Пристрій водостоків на плоскій і м'якої покрівлі

Для того щоб продовжити експлуатаційний термін будь-якого будови, потрібно подбати про встановлення гарної системи відводу води з покрівлі. Виконати улаштування водостоків можна своїми руками без залучення фахівців, якщо під час монтажу дотримувати всі правила і вимоги СНиП.

Зміст

Типи водовідведення

Існує два види стоків, відвідних талу і дощову воду, які встановлюються як на м’якій покрівлі, так і на стандартній твердої:

Внутрішній;

Зовнішній.

Внутрішній водостік – це пристрій стічної системи, при якому всі робочі елементи розташовуються усередині стіни будівлі, він використовується на плоскій покрівлі. Головною відмінністю від зовнішнього є те, що з фасаду не водостік не видно – це покращує екстер’єр. Воронки розташовуються по всій площі даху, але відводять воду в певні жолоба. Зі стічних труб відходи надходять у дренаж або в певне місце у дворі.

Фото — внутрішній устрій

Зовнішня система є більш популярною, вона, відповідно, встановлюється на фасад будівлі. Головна перевага такої технології полягає в тому, що зовнішнє водовідведення можна монтувати після закінчення будівництва будинку, в той час, як внутрішній вимагає установки до оздоблювальних робіт. Водоприймальні воронки розташовуються по кутах будинку, їх можна вивести кожну окремо у дренаж або з’єднати трубами і забезпечити стік тільки в одному відведенні.

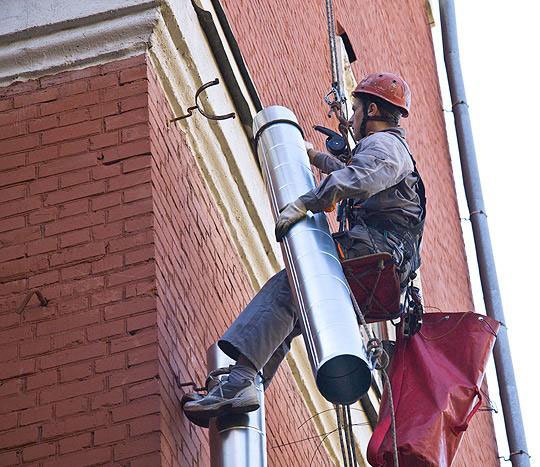

Фото — зовнішнє пристрій

Також водостоки можна класифікувати за матеріалом, з якого вони виконані. Зараз найбільш популярні сплави алюмінію, оцинкованої сталі та похідні ПВХ, але раніше стоки облаштовувалися навіть з деревини та натурального каменю. У більшості сучасних багатоповерхових будівель внутрішній водостік виконаний з цементу, і є частиною будинку. Це значно полегшує його роботи, але ускладнює періодичний ремонт.

Навіщо потрібно виконувати пристрій водостоків:

Це важливо для фундаменту будинку. Біля будівель, де стічна вода потрапляє безпосередньо в землю, з часом починає розхитуватися фундамент. Особливо це проявляється навесні. При такій експлуатації будівля прослужить не більше 20 років до найближчого капітального ремонту;

Можна економити на поливі рослин. Якщо водозливні труби з’єднати з дренажною системою, то тала вода з даху буде спрямована або в септик, або на певні ділянки двору, які страждають від нестачі вологи;

Для підвищення терміну експлуатації даху. Від великої кількості вологи дуже страждає м’яка покрівля (бітумна черепиця та інші види), якою часто вистилають поверхні плоских будівель. При надлишку води вона починає руйнуватися і пропускати вологу всередину будівлі.

В залежності від потреб або особистих переваг можна вибрати перетин труби. Стоки бувають прямокутні, квадратні, круглі. Якщо конструкція проводиться в домашніх умовах, то для гнуття металевих матеріалів використовується спеціальне багетное пристрій.

Пристрій

Стандартно будь-які системи складаються з наступних елементів:

Приймальні лійки;

Жолоби;

Коліна;

Поворотні елементи.

Кожен з них виконує певну функцію. Воронки необхідні для прийому води і відведення її в жолоби. Вони, в свою чергу, направляють талу рідина по трубах, відводячи її каналізаційні дрени. Коліна, трійники і поворотники потрібні для зручного та практичного розгалуження водостоків по фасаду будинку і покрівлі.

Також до деталей, з яких влаштовано водостік відносяться кріплення – хомути та кронштейни. Вони виконують функцію власників. Підбираються за формою жолобів. Вони бувають:

Круглі;

Квадратні;

Прямокутні;

Рельєфні.

У деяких випадках виробник дозволяє використовувати власні, не стандартні розміри при проектуванні пристрою водостоку. Але в такому випадку буде складніше підібрати кріплення і гаки.

Відео:як влаштований водостік

Як встановити злив

Будь-який пристрій водостоку з скатних дахів починається з розробки проекту, на основі якого буде складено кошторис та план робіт. У проекті потрібно розрахувати діаметр і перетин труб, їх розташування, кількість приймальних воронок і водовідвідних направляючих. Ці розрахунки значно відрізняються у внутрішніх і зовнішніх систем. При роботі з зовнішнім водостоком потрібно враховувати кут покрівлі та площу даху. Фахівці рекомендують встановлювати по воронці і відвідної труби на кожному розі. Але, внутрішній водостік не залежить від кута даху, тому водоприймальні воронки розташовуються по всій площині покрівлі, на відстані 20-30 сантиметрів один від одного.

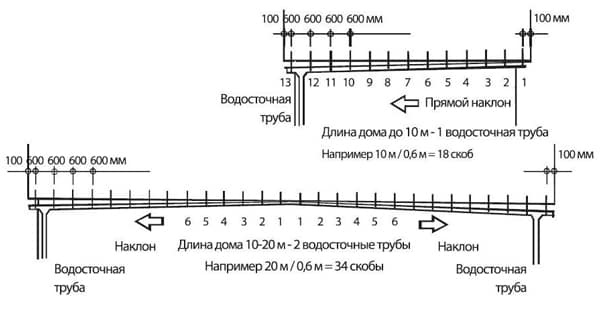

Фото — схема

Для влаштування зовнішнього водостоку Вам знадобиться:

Система відведення води;

Елементи кріплення (кронштейни, гаки, прокладки та інші);

Шурупуверт, перфоратор, молоток, пила по металу або пластику в залежності від матеріалу;

Інструкція по установці. У кожного виробника вона відрізняється, тому потрібно строго слідувати рекомендаціям фірми.

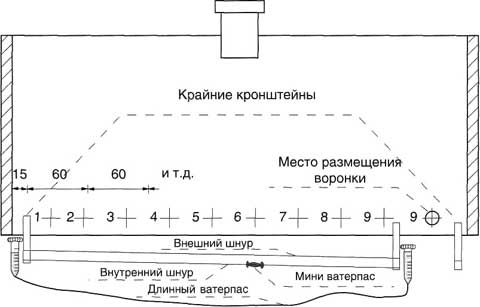

Насамперед вимірюються кути будівлі. Від найвищого з них потрібно починати установку жолоба. На карнизний звис за допомогою перфоратора і шуруповерта монтуєте кронштейн. Наступне кріплення виконується на відстані до 60 див. Враховуйте кут нахилу водостоку, він повинен складати на кожний погонний метр до 5 мм.

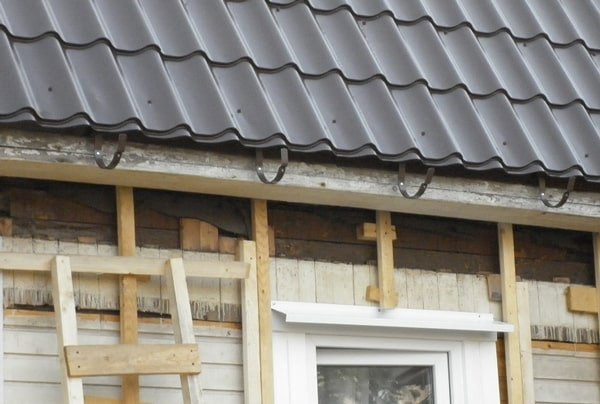

Фото — кронштейни

Якщо пристрій зовнішніх водостоків здійснюється на покрівлю з сендвіч панелей, то потрібно використовувати меншу відстань між кронштейнами, десь 40 див. Також бажано працювати з видовженими кріпленнями.

Системи можна збирати на землі або відразу на покрівлі, перший варіант більш зручний. Багато компаній відразу виготовляють елементи з прихованими замками, тому для їх з’єднання Вам не потрібно ніяких додаткових кріплень. Єдине, потрібно кожен шов ретельно промащувати герметиком. Після цього піднімаєте трубу і встановлюєте на гак. У місцях, відповідних ділянок за проектом, робляться отвори для водоприймальних воронок, і вже від них виводиться зливна труба до дренажу або у двір.

Ціна на пристрій внутрішнього водостоку часто значно вище, ніж на монтаж зовнішнього. З-за того, що він може встановлюватися лише до моменту завершення будівельних робіт, процес значно ускладнюється. Як встановити внутрішній водостік на дачі або дому:

Розраховується кількість водоприймальних лійок. Їх встановлюють з урахуванням площі даху і кута її нахилу. Першими монтуються приймачі в найнижчих точках, і від них потрібно поступово підніматися на більш високий ділянку;

Внутрішня воронка має досить складний пристрій, але зате вона відразу виконує роль фільтра та відвідної труби. Кожен з монтувати приймачів з’єднується з основною системою стоку. Ця труба повинна мати великий діаметр, щоб не замулюватися при інтенсивній роботі;

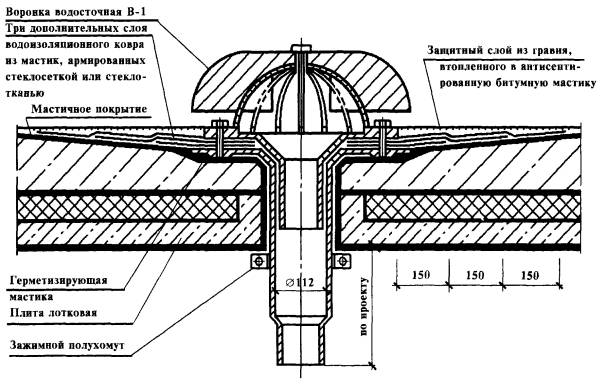

Фото — внутрішня воронка

Після цього стік виводиться в каналізацію або дренажну систему.
