Пристінний дренаж фундаменту

Для забезпечення на ділянці потрібного рівня води і організації відведення зайвої вологи використовуються спеціальні системи водовідведення. Пристінний дренаж фундаменту є найбільш практичним і простим варіантом для цих цілей, який можна організувати своїми руками.

Зміст статті

  • 1 Конструктивні особливості
  • 2 Розрахунок і розробка
  • 3 Установка
  • 4 Огляд цін

Конструктивні особливості

Дренаж – це система водовідведення грунтової або талої води з ділянки або, навпаки, забезпечення рівномірної циркуляції по певній площі. Пристінний дренаж – це система дренажу, при якій дрени розташовуються безпосередньо навколо житлового будинку або іншої будівлі, оперізуючи його і забезпечуючи максимальне осушення фундаменту і підвалу.

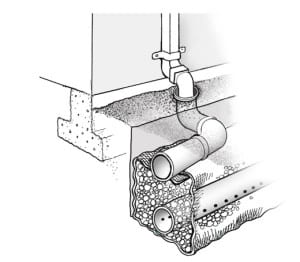

Пристінний дренаж фундаментуФото — конструкція пристінна

Існує два типи такої пристінної конструкції:

  • Лінійний;
  • Пластовий.

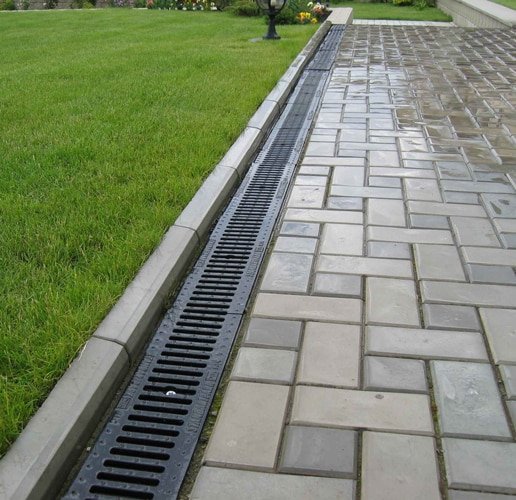

  • Пристрій лінійного проводиться по всьому вимощення, він найчастіше є відкритим, тобто дрени проглядаються зверху. Для захисту від сміття і замулювання використовуються спеціальні металеві решітки. Його особливістю є те, що він переважно облаштовується вже після закінчення будівництва котеджу.

    Пристінний дренаж фундаментуФото — схема

    У заміських будинках, розташованих в болотистій місцевості рекомендується облаштовувати пристінний горизонтальний пластовий дренаж. Його ще називають внутрішній або глибинний, т. к. за своєю конструкцією він являє практично одне ціле з фундаментом. Його основа закладається ще при будівництві пісочної або щебеневої подушки для несучої системи будівлі.

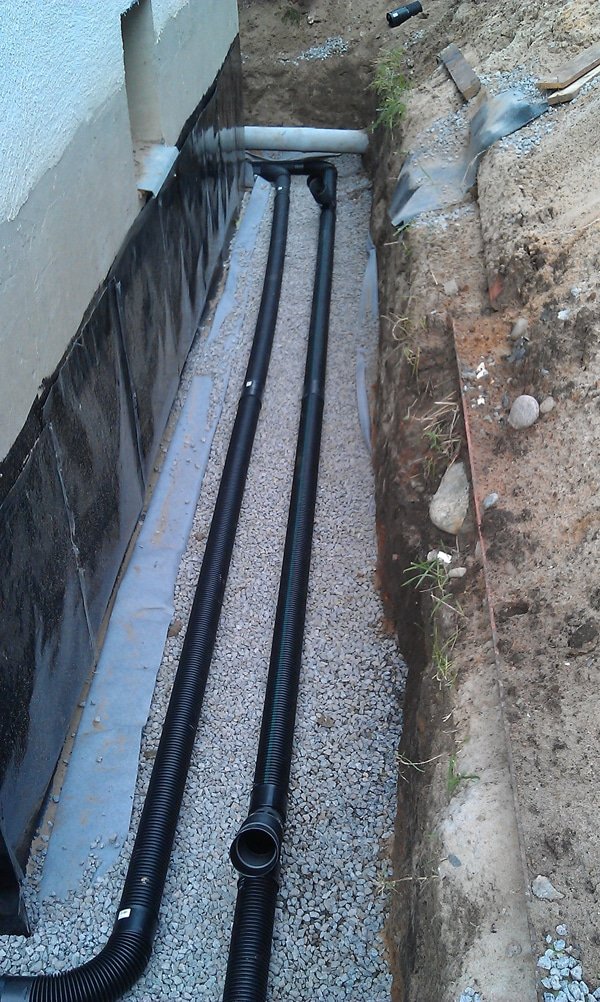

    Пристінний дренаж фундаментуФото — поєднання труб водовідведення з даху і ділянки

    Розрахунок і розробка

    Як і при установці каналізації, дуже важливий етап робіт – це розробка креслення і плану проекту. Згідно Сніп, потрібно врахувати наступні фактори:

  • Глибину дренажу;
  • Ширину;
  • Ухил.
  • Глибина закладення пристінного відведення по ГОСТу повинна визначатися за рівнем фундаменту і промерзання грунту у холодну пору року. Переважно, пристінний дренаж знаходиться нижче, ніж підстава на 30-40 мм, але точні показники залежать від типу місцевості. Якщо в ґрунті є велика кількість каменів або поруч розташована водойма, то допускаються деякі відхилення від норми. Також цей параметр може варіюватися залежно від площі осушення і області використання (для житлових або промислових будівель, з метою меліорації або розподілу вологи по периметру цоколя).

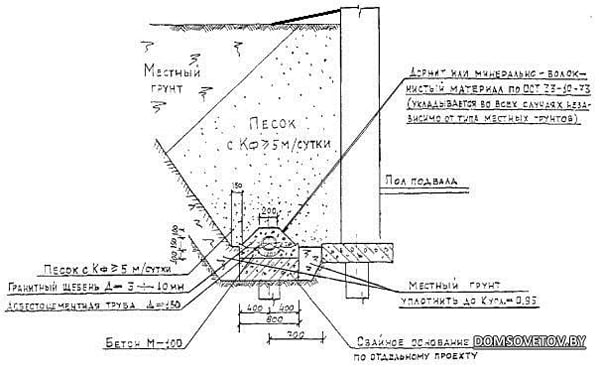

    Пристінний дренаж фундаментуФото — креслення

    Ширина труб і траншей – це дуже важливий показник, оскільки він визначає ефективність роботи всієї системи. Для того щоб провести розрахунок, рекомендується звернутися до геодезистам Вашого регіону, вони зможуть визначити точний рівень вологості грунту і зіставити інші атмосферні фактори.

    Ухил для пристінних зливових конструкцій розраховується, у більшості випадків, самостійно. Технологія дуже схожа на конструкцію каналізації: в залежності від ширини і тривалості системи потрібно робити поступовий ухил на 2 сантиметри або більше в бік септика. При цьому ключове значення має відстань крайньої точки труби до збірного колекторного колодязя. Якщо кут буде занадто маленьким – дренаж почне замулюватися, а якщо занадто різким, то колодязі будуть швидко переповняться і потрібно забезпечувати їх насосами або регулярно відкачувати воду.

    Розрахунок легко зробити самостійно. Наприклад, будівля, що має стіни довжиною в 9 і 10 метрів, при цьому, септика віддалений від вимощення на 7 метрів. Верхній рівень розташований на висоті 20 сантиметрів над землею. Кожен ділянку труби буде довжиною 19 метрів (10 + 9), довжина труби до колодязя складе 26 метрів (19 – довжини труби і 7 – до септика). Виходячи з цього, загальний показник ухилу буде: 52 сантиметри (якщо відштовхуватися від 2 сантиметрів кута нахилу системи).

    Сам проект пристінного дренажу обов’язково повинен перевірятися професійним будівельником і геодезистом. Вони зможуть обчислити можливі недоліки і виправити помилки в розрахунках, що дуже важливо для забезпечення сухості в підвалі і продовження терміну експлуатації будівлі.

    Відео: Дренаж і відсипання ділянки при сторительстве своїми руками

    Установка

    Виконати монтаж пристінного дренажу досить просто, якщо на руках є схема роботи і план. Розглянемо більш легкий варіант – лінійної системи, т. к. пластовий рекомендується облаштовувати тільки фахівцям.

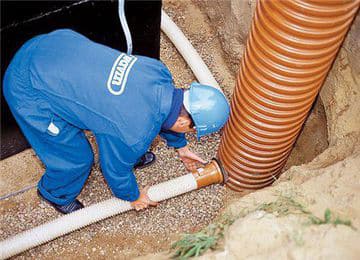

    Пристінний дренаж фундаментуФото — облаштування

    Як своїми руками виконати пристінний траншейний дренаж:

  • На розрахунковому рівні від будинку викопується за певним розміром траншея. Врахуйте, що вона повинна на кілька сантиметрів перевищувати розмір труби (якщо облаштовується трубчастий дренаж);

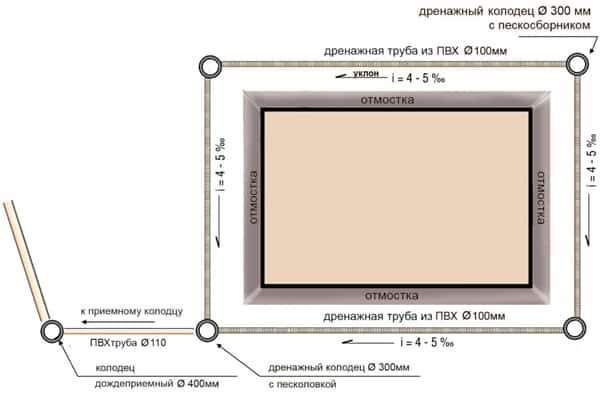

    Пристінний дренаж фундаментуФото — розрахунок

  • Від плити фундаменту або стовпів потрібно відступити 10-20 сантиметрів;
  • При облаштуванні дренажної системи на піску додаткова організація піщаної подушки не потрібно. Але якщо Ви працюєте на скелястих, глинистих та інших грунтах, то дно ями потрібно засипати на 20 сантиметрів дрібним річковим піском;

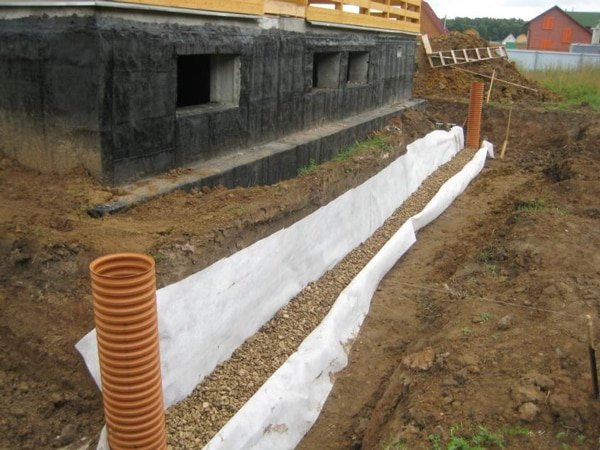

  • Після проводиться гідроізоляція системи. Щоб вода не витікала за межі окресленого маршруту, по всій системі встилається вологостійке волокно. На цьому ж етапі забезпечується утеплення дренажу. Для цього можуть використовуватися різні матеріали: геотекстиль Максдрейн 8ГТ, скловолокно, підручні засоби;

    Пристінний дренаж фундаментуФото — тепло і гідроізоляція

  • Поверх плівки ізоляції тепла і води насипається щебінь або дрібний гравій. Чим нижче ко дну – тим менше фракція. Засипка обов’язково проводиться за певним рівнем по всій довжині дренажу;
  • Для укладання використовуються спеціальні дренажні труби, які мають невеликі перфорації по своєї довжині. Отвори не повинні бути більше щебеню, інакше відбудеться забивання системи. Вони встановлюються по рівню, який позначає креслення;
  • Вузли з’єднуються між собою за допомогою хомутів. Найчастіше для ненапорных водовідводів не потрібно «мертве» кріплення з використанням термоінструментов;

    Пристінний дренаж фундаментуФото — принцип з’єднання труб

  • Після вся конструкція труб додатково перемотується утеплювачем, щоб уникнути промерзання в зимовий період;
  • Залишається тільки виконати засипку поверхневого шару і під’єднати дрени до септика.

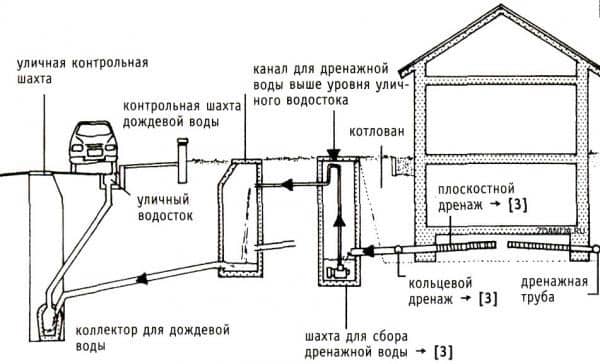

    Пристінний дренаж фундаментуФото — підвід до септика

  • Кріпити септик можна лише в місцях з самим низьким рівнем, інакше їх установка буде недоцільною. Загальна кошторис може бути значно меншою, якщо використовувати замість труб корчі, дошки, цеглу або пластикові пляшки. З часу вся організація займає від декількох днів до тижня інтенсивної роботи.

    Пристінний дренаж фундаментуФото — оформлення
