Прес-кліщі для металопластикових труб — вибір, як використовувати, варіанти обпресування

Для установки в будинку водопровідної або опалювальної системи з металопластику буде потрібно спеціальне устаткування, наприклад: різьбонарізний інструмент, болторіз та прес-кліщі для металопластикових труб. Про останньому необхідно розповісти більш докладно.

Прес кліщі для металопластикових труб — вибір, як використовувати, варіанти обпресуванняРучні кліщі Valtec (Валтек) для прес фітингів c набором матриць (насадок)

Зміст статті

  • 1 Застосування інструменту
  • 2 Вибір інструменту
    • 2.1 Механічні (ручні)
    • 2.2 Гідравлічні
    • 2.3 Електромеханічний інструмент
  • 3 На що необхідно звертати увагу
  • 4 Обтиск клем кабелю
  • 5 Опис варіантів обпресування

Застосування інструменту

Для з’єднання труб з металопластика застосовуються фітинги двох видів:

з різьбовим з’єднанням (компресійні), даний тип забезпечує з’єднання труб, здавлюючи їх за допомогою розрізного кільця, на яку накручується гайка. Основний недолік такого з’єднання полягає в тому, що з плином часу обтиск слабшає. Тому в процесі експлуатації доводиться періодично дотискати затягує гайку з метою не допустити витоку;

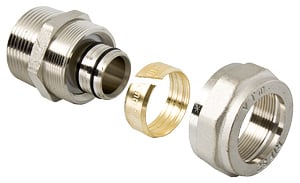

Прес кліщі для металопластикових труб — вибір, як використовувати, варіанти обпресуванняКомпресійний фітинг

обтискні (прес-фітинги), що складаються з корпуса, у якого є штуцер, ущільнюючих та ізолюючих кілець, а також гільзою для обтиску. Такі фітинги забезпечують більш надійне з’єднання, їх монтаж не займає багато часу, але провести його можна тільки якщо є обтискні (опрессовочные) кліщі.

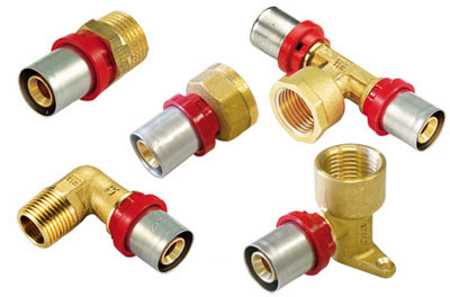

Прес кліщі для металопластикових труб — вибір, як використовувати, варіанти обпресуванняФітинги для обтиску

Згідно з твердженням фахівців, з’єднання обтискними фітингами володіє більшою довговічністю і надійністю в порівнянні з іншими способами монтажу. Використання прес-фітингів дає наступні переваги:

  • допускається прихована укладання труб, аж до їх заливання бетонним розчином;
  • з’єднання не потребує контролі та обслуговуванні в процесі експлуатації;
  • даний тип з’єднання може використовуватися в системах, де тиск не перевищує 10Бар;
  • монтаж не займає багато часу і не викликає труднощів;
  • термін служби з’єднання не менше півстоліття.

Вибір інструменту

В залежності від конструктивних особливостей, кліщі для обтиску фітингів прийнято ділити на наступні види:

Механічні (ручні)

Даний вид відрізняється простою конструкцією, користуватися ним можна навіть не володіючи спеціальними навичками. В увазі його обмеженою продуктивності, в основному, застосовується в якості «домашнього» інструменту для монтажу побутових трубопроводів.

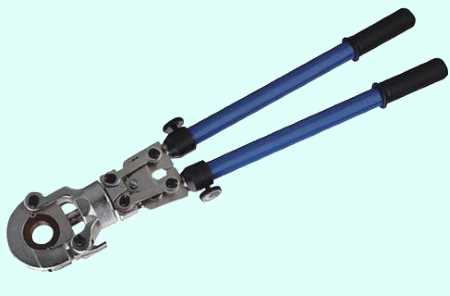

Прес кліщі для металопластикових труб — вибір, як використовувати, варіанти обпресуванняРадіальні механічні кліщі Henco

Відео по темі:
[relatedYouTubeVideos max=”3″]

Гідравлічні

Цей вид інструменту належить до професійної групи. Для створення в ньому обтискного зусилля використовується гідравлічний прес, а не мускульна сила. Має сенс придбати такі кліщі для обтиску великої кількості прес фітингів, але необхідно враховувати, що ціна на такий інструмент значно вище, ніж механічний.

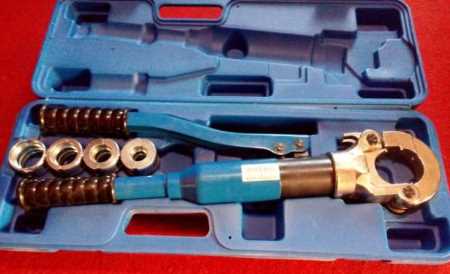

Прес кліщі для металопластикових труб — вибір, як використовувати, варіанти обпресуванняГідравлічний інструмент Klauke

Електромеханічний інструмент

Даний тип прес-кліщів відноситься до професійного інструменту та в побуті практично не використовується.

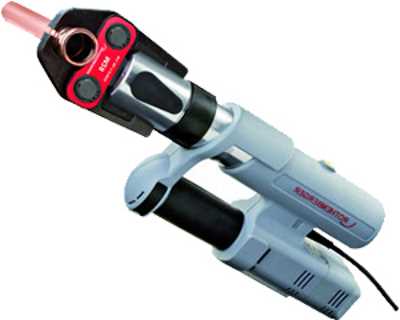

Прес кліщі для металопластикових труб — вибір, як використовувати, варіанти обпресуванняЕлектричні (електромеханічні) кліщі

При виборі інструменту необхідно враховувати, що професійне обладнання не раціонально купувати для сантехнічних робіт в своєму будинку. З цим завданням цілком впорається механічний прес.

Якщо інструмент купується для професійної діяльності, то, безумовно, краще зупинити свій вибір на електромеханічному обладнанні.

На що необхідно звертати увагу

В першу чергу слід переконатися, що кліщі можуть обжати трубу необхідного діаметра. Багато моделі комплектуються змінними матрицями, які дозволяють виробляти обтиск втулкових гільз фітингів меншого розміру.

Бажано віддати перевагу інструменту, постаченому додатковими опціями, що дозволяють здійснювати контроль і оптимізувати робочий процес. До них належать наступні системи:

  • АРС – дозволяє контролювати процес обтиску, не допускаючи розкриття кліщів, поки не закінчиться опресовування;
  • OPS – підвищує механічне зусилля завдяки використанню ступінчастих фіксаторів
  • APS – забезпечує рівномірний розподіл зусиль з урахуванням діаметра обжимається фітинга.

Як показує практика, продукція відомих виробників відрізняється більшою надійністю, тому вибирайте кліщі, виготовлені під відомим брендом. Враховуючи зростаючу кількість контрафактних виробів, купувати обладнання рекомендується в компаніях, які є офіційними дилерами.

Якщо у вашому місті немає офіційних представників, то можна придбати інструмент в спеціалізованих інтернет-магазинах, які здійснюють доставку у будь-яке місто Російської Федерації.

Зауважимо, що різниця між вартістю обладнання в різних містах Росії незначна, наприклад, кліщі Rems Eco Press коштують однаково як в СПб, так і Воронежі або Хабаровську.

Обтиск клем кабелю

Говорячи про прес кліщі, слід згадати про інструмент, використовуваний для обпресування наконечників проводів (кримпер). Він може забезпечуватися комплектом, в який входить кабелерез і стрипер (використовується для зняття ізоляції з мідних або алюмінієвих проводів).

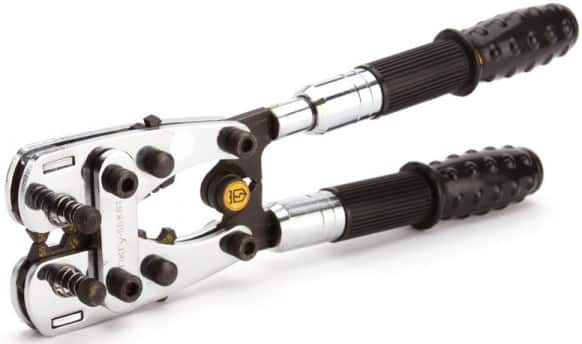

Прес кліщі для металопластикових труб — вибір, як використовувати, варіанти обпресуванняГексагональні електромонтажні кліщі ПКГу-50

Випускається декілька видів інструментів для обпресування кабельних наконечників (коннекторів), найбільш поширені з них:

  • ручні кліщі, наприклад: скотчлок, ПКм-240, ПКв-70, ПКВк-6, ПКГ-50, ПКІ,ХД-16, ХС-06, ДГ-1, МД-568 і т. д.;
  • універсальні (ПКу-120, ПКИу-10);
  • гідравлічні ( ПРг-70);
  • помпові гідравлічні (ПГПО-60).

Кожні з них розраховані для установки роз’ємів з різних матеріалів на кабель певного перерізу, забезпечуючи максимальне контактне з’єднання. Інструмент може мати параметр, що регулює зусилля обпресування, це дозволяє звести до мінімуму невдалі операції.

Опис варіантів обпресування

Обтиснення ізольованих і неізольованих наконечників може здійснюватися трьома методами, кожен з них відображено на малюнку нижче.

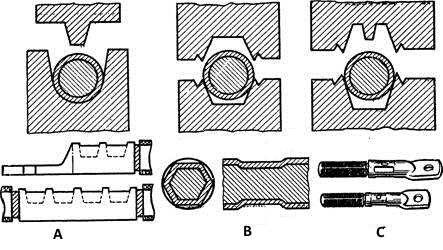

Прес кліщі для металопластикових труб — вибір, як використовувати, варіанти обпресуванняТри варіанти обпресування

На малюнку позначені:

  • А – обтиск методом місцевого вдавлювання, зуби пуансона створюють необхідний рівень тиску, спрямований на одне або кілька місць;
  • B – суцільне обтискання, кабель поміщають у трубчастий наконечник, після чого проводиться обтиснення. В результаті забезпечується надійний електричний контакт по всій площі наконечника;
  • C – комбінований метод, одночасно використовуються перераховані вище способи. Крім суцільного обтиснення, зуб пуансона виробляє додатковий тиск у визначеному місці наконечника.

Зауважимо, що при дотриманні необхідних умов (технологія застосування, правильний підбір гільз або наконечників, справний робочий інструмент) надійне контактне з’єднання забезпечується при будь-якому методі обтиснення.
На російському ринку безліч пропозицій як від закордонних, так і вітчизняних производитей інструменту, за допомогою якого обжимаються електричні кабелі. Серед відомих зарубіжних брендів, що поставляють в Росію кліщі-прес для опресування наконечників (наприклад, НШВи) можна назвати Rems, Haupa, Rothenberger.

Не менш відомі і російські компанії, що випускають інструмент для обтискача. Це такі бренди, як Шток і KBT, що виготовляють ряд CTB, CTF, СТК, а також такі поширені моделі прес кліщів як ПК 16, ПКВк 6 і т. д.

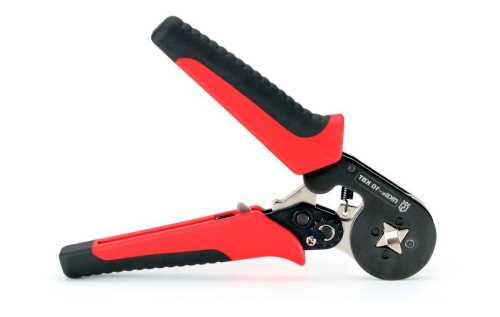

Прес кліщі для металопластикових труб — вибір, як використовувати, варіанти обпресуванняЕлектромонтажні кліщі ПКВк 10 КВТ, використовувані як прес для наконечників

Зауважимо, що вітчизняні вироби відповідають вимогам, які встановлює поточний ГОСТ на інструменти цього типу, в цьому полягає їх основна перевага над зарубіжним устаткуванням.
