Повітряний клапан для каналізації: що це таке, установка, пристрій

Однією з неприємних особливостей роботи водовідвідної системи є наявність у ній неприємних запахів. Зворотний повітряний клапан для каналізації є відмінним способом вирішити цю проблему.

Що це таке

Повітряний клапан або аератор – це пристрій, призначений для збереження в каналізації певного тиску і відведення з неї неприємних запахів, утворюються газів, т. д. Багато домовласники з такими цілями використовують фановий висновок вентиляції, але він не вирішує проблему перепадів тиску, з-за яких може порушитися робота всієї водовідвідної системи.

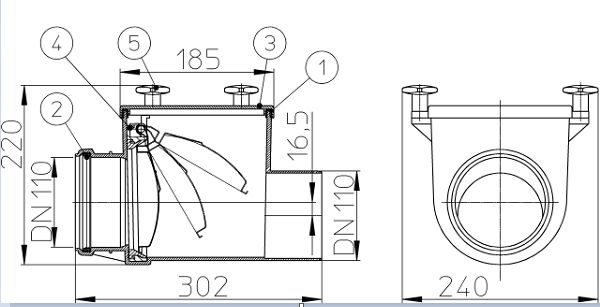

Клапан ДУ

Повітряний клапан є прикладом класичного зворотного мембранного пристрою. Завдяки наявності гнучкої перегородки, він перешкоджає проникненню каналізаційних запахів у приміщення або зовнішнє середовище.

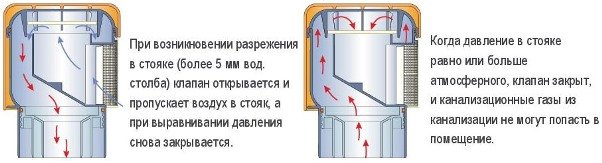

Принцип роботи

За застосування, існують наступні види клапанів:

Мембранні;

Циліндричні;

Важільні.

Мембранні виготовляються з ПВХ. Найчастіше вони встановлюється на вхід фанової труби, яка підключається в якості вентиляції до каналізації. При перепадах тиску мембрана змінює своє положення. За рахунок цього, гази не можуть просочитися через клапан назад у каналізацію. Потрібно відзначити, що такий аератор буде працювати тільки в тому випадку, якщо в фанову трубу є доступ кисню.

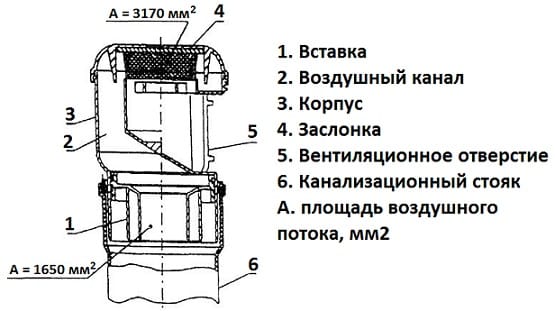

Конструкція повітряного клапана для каналізації

Циліндричні виготовляються із сталі або її сплавів. Вони являють собою конструкцію, що візуально нагадує запірний кран. Складаються з металевого корпусу з різьбленням і кришки стандартного діаметра. Найчастіше, це 110 мм, але є і більш екзотичні моделі. Кришка встановлена на підставі, при виникненні прямого тиску вона відкривається, пропускаючи воду, стоки і т. д., після чого вона повертається у вихідне положення. Завдяки тому, що вона відкривається всередину, ймовірність повернення стоків вкрай мала. Це оптимальне рішення для забезпечення захисту каналізації в приватному будинку.

Відео: застосування зворотного повітряного клапана для каналізації

Важільний варіант часто використовується у невентильованих каналізаціях. Він складається з металевого корпусу та рухомого важеля. Налаштовується пристрій вручну. Стоки рухаються в напрямку, який попередньо встановлено стрілкою. Це зручно для проведення термінового ремонту.

Крім цього, зараз випускаються вакуумні і автоматичні клапани. Відрізняються вони можливістю налаштування робочого процесу. Вакуумний працює без преднастроек – він відкриває шлях стоків в одному визначеному напрямку. Автоматичний може змінювати його в залежності від потреб.

Вакуумний клапан

За типом запірного механізму клапани бувають:

Поворотні по конструкції схожі на пневматичні запірні механізми. У них контролюючим запором виступає золотник і важіль. Кріпляться на труби шляхом врізки. Під впливом стоків золотник провертається, завдяки чому вода йде по стояку. Така система вважається дуже надійною і довговічною;

Кульовий застосовується виключно на труби невеликого діаметру. Скажімо, вмивальними або душові кабінки. Тут запірний механізм представлений металевою кулькою певного розміру. Для того щоб стічні води не поверталися. Кулька з’єднаний з пружиною, контролює його роботу;

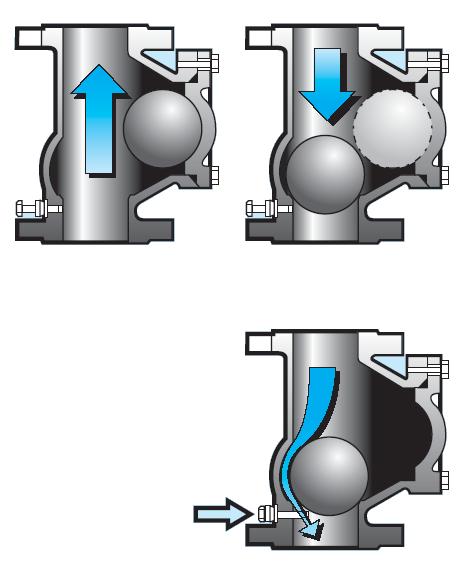

Принцип роботи кулькової моделі

Міжфланцевий характеризується невеликим розміром і зручним способом монтажу. Він встановлюються на трубу за допомогою різьби, тому можуть використовуватися як металевих, так і на пластикових відводи. Для других потрібно використовувати компресійний фітинг. Запірним механізмом у цій конструкції виступає гнучка мембрана, яка змінює своє положення в залежності від напору стічних вод. Буває двосторонній і односторонній;

Підйомні ідеально підходять для вертикального широкого стояка. Їх принцип роботи полягає в зміні положення вертикальної мембрани з ПВХ. Стоки впливають на неї знизу, піднімаючи запор. Після цього повернення води неможливий у зв’язку з наявністю вертикальних кріплень.

Монтаж

Встановити повітряний клапан 50 або 110 мм для каналізації легко можна своїми руками. Фахівці рекомендують для побутових цілей використовувати кулькові моделі, тому що вони найбільш прості в монтажі, обслуговуванні та прочищення.

Правила монтажу:

Найвища точка зливу повинна знаходитися на мінімально допустимій висоті – 100 мм;

Приватним випадком є система каналізації, проведена в підлозі. Тоді клапан потрібно встановити мінімум на 350 мм від підлоги. Це потрібно не тільки для забезпечення ефективної роботи пристрою, але і для продовження строку його дії;

Всі клапани дуже чутливі до перепадів температур. Для їх довговічності і надійності потрібно забезпечити середню температуру приміщення, в якому вони встановлені на рівні 20 градусів;

Для приватних будинків, квартири і підсобних приміщень при наявності клапана немає необхідності підводити до каналізації вентиляції;

Якщо схема монтажу аераторів передбачає, що буде ставитися кілька клапанів, то відстань між ними не повинно бути менше 1 метра.

Покрокова інструкція, як проводиться установка повітряних клапанів для системи каналізації:

Залежно від типу установки, готується труба. Вона повинна підрізати і зачищаться на торцевих поверхнях від зазубрин. В пластиковий відведення вставляється фітінг;

Спочатку потрібно в розтруб встановити гумову прокладку. Цей ущільнювач забезпечить герметичність монтажу. Після цього клапан монтується. Потрібно відзначити, що якщо потрібно зробити монтаж по різьбі, то обходяться без прокладки. Замість неї доцільніше використовувати сантехнічну плівку;

В одну квартиру необхідно, щонайменше, 3 запірних повітряних клапана для внутрішньої каналізації. По одному на кожен споживач.

Кожен аератор повинен бути легко доступний для огляду та необхідного ремонту. Чищення рекомендується проводити кожен рік роботи.

Огляд цін

Купити повітряні клапани для каналізації можна у магазині сантехнічних приладів (наприклад, Интерма, ТехноСток), ціна залежить від типу пристрою. Також у Москві та інших великих містах є офіційні представництва відомих фірм-виробників.

Розглянемо, яка вартість різних аераторів від відомих виробників:

НайменуванняЦіна, у. е.Wavin 11057HL Hutterer Lechner GmbH 11058Політек ДУ-1103
