Потрібен фановий стояк в приватному будинку?

Каналізація обов’язково повинна з’єднуватися з вентиляційною системою. Це необхідно для підтримки в водовідведенні постійного тиску і забезпечення відводів неприємних запахів. Фановый стояк в приватному будинку використовується саме для таких цілей.

Зміст статті

  • 1 Навіщо він потрібен
  • 2 Правила установки фанової труби
  • 3 Монтаж
  • 4 Огляд цін

Навіщо він потрібен

Для попередження проникнення в житлове приміщення запахів з каналізації в унітазах і раковинах застосовуються сифони. В них після зливу води залишається певна кількість рідини. Рівень цієї води залежить від тиску в системі водовідведення. Але, якщо в один момент у вертикальному стояку утворюється вакуум, то вода з сифонів піде. З-за цього порушиться робота системи.

Це може статися, якщо пропускна здатність сифона буде дорівнювати кількості одноразової стоку. Наприклад, при діаметрі відведення унітаза 110 мм і умивальника 50, використовується сифон 150 мм. Тоді при спуску води в унітазі і раковині сифон повністю перекрито.

Потрібен фановий стояк в приватному будинку?

Якщо будинок одноповерховий, то установка фонового стояка не потрібна, але в приватному двоповерховому будові він є необхідним. Як визначити, чи потрібен фановий стік у двоповерховому будинку:

  • У будинку є басейн;
  • Ділянка невелику і в безпосередній близькості до будинку розташований дренажний колодязь або накопичувальна ємність;
  • Магістральний стояк має малий розтин, менше, ніж у деяких споживачів (скажімо, унітазу).
  • Правила установки фанової труби

    Існують певні вимоги СНиП по установці фанового стояка у приватному заміському будинку. Найголовніше правило – це те, що діаметр магістральної каналізаційної труби (головного стояка) повинен точно відповідати розміру вентиляційної комунікації. Це вкрай важливо, в огидно випадку з каналізаційного стоку фекальні відходи можуть потрапити в вентиляційний відвід.

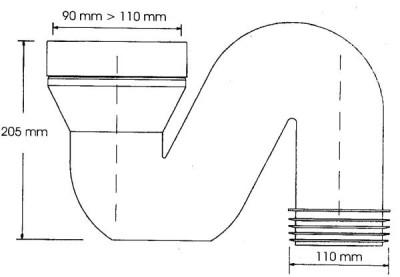

    Потрібен фановий стояк в приватному будинку?Схема фанової труби

    Існує кілька видів фанової труби:

  • Вертикальний;
  • Горизонтальний;
  • Кутовий.
  • Залежно від вимоги до каналізаційного відведення і типу каналізації підбирається схема її монтажу і розведення. Тому фановиє труби можуть бути будь-якого виконання.

    Також дуже важливий ухил фанової труби. Мінімальним приймається показник 30 мм на кожний погонний метр стояка , з діаметром 50 мм. Виходить, якщо загальна довжина фанової труби 3 метри, то тоді оптимальний ухил буде:

    3000 / 30 = 100 мм. Звичайно, цей показник є стандартизованим, але фахівці відштовхуються саме від цієї норми. Аналогічно розраховується нахил для труби 110 мм – 20 мм. Ще одне ключове правило – це чим більше перетин відводу, тим менше ухил. Максимальний допустимий діаметр для фанового стояка – 200 мм, і його ухил повинен бути не більше 7 мм

    Також, крім самої комунікації потрібно встановити вентилятор – він буде нагнітати повітря, і зворотний повітряний клапан. Аератор або клапан – це пристрій, який попереджає проникнення фекальних мас у патрубки унітазів і раковин. Він складається з мембрани, кришки і запірного пристрою. Коли тиск мас в магістральному стояку досягає максимуму, мембрана під впливом тиску і запірного механізму, змінює своє положення. Стоки проходять через клапан і потрапляють у каналізацію. Назад вони не можуть повернутися, т. к. діаметр кришки перевищує перетин патрубка.

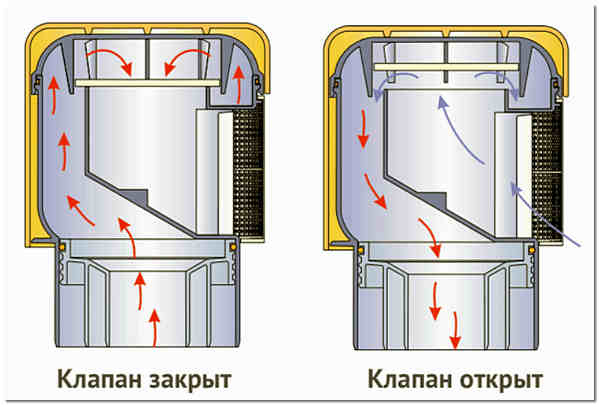

    Потрібен фановий стояк в приватному будинку?Принцип роботи клапана

    І остання вимога – дуже важливо, щоб вентиляційний висновок з каналізації виводився безпосередньо в атмосферу. Тоді запахи стоків будуть швидко і безперешкодно розвіюватися. Для забезпечення швидкого «освіження» і постійного тиску, кінець повинен бути в холодному місці – неопалюваному, а початок комунікації – в приміщенні.

    Монтаж

    Перед початком роботи розробляється план. Рівень вентиляційного стояка повинен знаходитися вище відводів споживачів в каналізації. Крім того, окремо розраховується місце розташування клапана і ухил відводів.

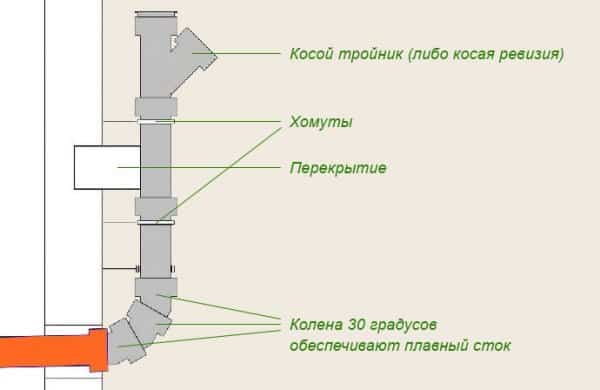

    Потрібен фановий стояк в приватному будинку?Принцип установки стояка

    Розглянемо, як це зробити самостійно:

  • Вентиляційна труба з’єднується з каналізаційної. На місці зчеплення встановлюється зварне з’єднання. Якщо застосовується різьба, то особливу увагу потрібно приділити герметизації комунікацій;
  • До фанової труби можна підвести одночасно кілька споживачів. Це зручно, якщо будинок невеликий, а відводів багато. Тоді потрібно кожен патрубок герметизувати окремо. Варто відзначити, що велика кількість зварних швів можуть порушити жорсткість відводу;

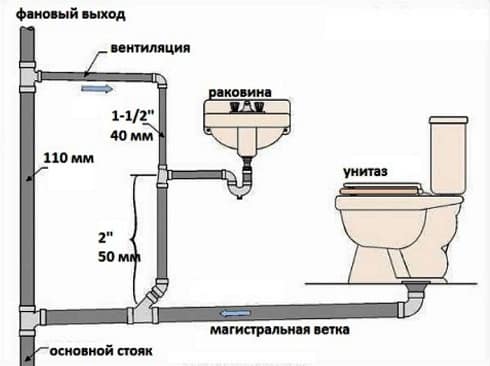

    Потрібен фановий стояк в приватному будинку?Конструкція вентиляційного відводу

  • Під час монтажу, стояк фіксується до стіни за допомогою металевих хомутів. Існують різні варіанти: з пластику, гуми, але сталеві є найнадійнішими і жорсткими;
  • Зашивати фанову трубу на даху потрібно тільки використовуючи гідро – і теплоізоляцію. Також висота відведення на покрівлі повинна бути вище 50 см. Це дуже важливо для гарантії відсутності запахів на горищі;
  • Фахівці стверджують, що установка на поверхні труби різних додаткових витягають пристроїв може перешкоджати роботі всієї вентиляційної системи. Але захисні решітки все ж доведеться монтувати. Це захистить трубу від засмічення;

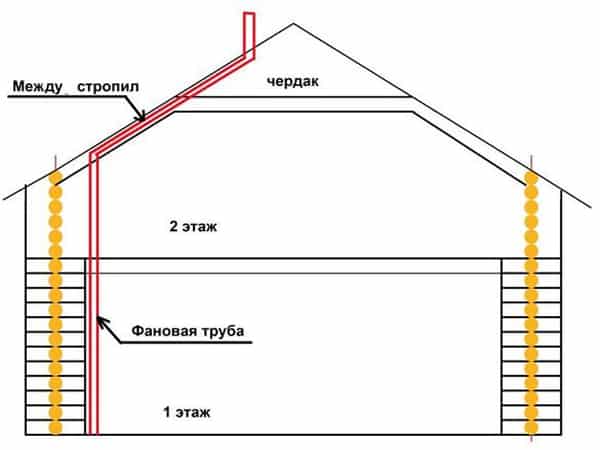

    Потрібен фановий стояк в приватному будинку?Схема: висновок труби на дах

  • Під час роботи фанова труба може неприємно шуміти – часто луна лунає у всьому приватному будинку. Щоб цього уникнути комунікація обмотується шумоізоляційної плівкою. Вона виготовляється з шару фольги і м’якою мембранної тканини. При роботі каналізації, вона поглинає шум. Одночасно це покриття виступає в якості теплоізолятора.
  • Відео: Особливості монтажу фанового стояка.

    Періодично вентиляційний фановый відведення доведеться чистити. Для цього можна викликати фахівців, або виконати всю роботи самостійно. Для прочищення знадобиться гнучкий гумовий йоржик або звичайний сантехнічний трос зі щіткою на кінці. Цю процедуру потрібно проводити кожен рік.

    Огляд цін

    Купити фанову трубу для приватного будинку можна в будь-якому сантехнічному магазині. Виробники пропонують відводи, виконані з ПВХ і сталі. Залежно від матеріалу, з якого виготовлений відведення і його діаметра, значно варіюється ціна цієї комунікації. Крім цього вона може бути розтрубного або фитинговой (для монтажу останньої потрібна установка додаткового фітинга).

    Вид відводу, матеріал і діаметрВартість, у. е./метрРозтрубна поліпропіленова, 50 мм0,8Сталева відводить, 50 мм0,9Фанова Труба з ПВХ, 40 мм0,7Пластикова комунікація, 110 м2Потрійна кутова труба, ПВХ, 110 мм2Розтрубна з ПВХ, 160 мм2,5
