Пайка пластикових труб — апарати та інструменти для з’єднання

Для розгалуження або проведення різних водних комунікацій (систем опалення, каналізації і водопроводу) необхідно використовувати спеціальні технології. Пайка пластикових труб може виконуватися фахівцями, але її також легко здійснити своїми руками.

Інструменти для паяння

Щоб з’єднати між собою окремі частини водопроводу, необхідно використовувати технології температурного впливу. Паяння або зварювання пластикових труб дозволяє забезпечити дифузію молекул пластмаси, як результат виходить міцне і герметичне з’єднання.

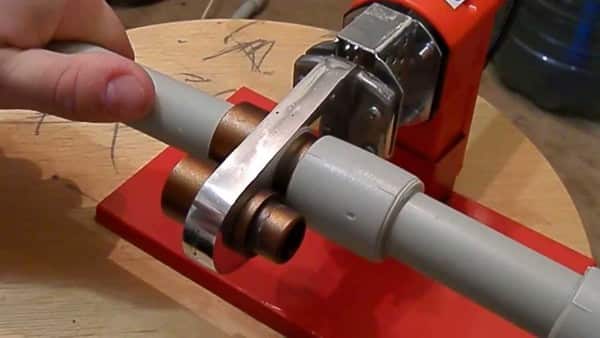

Фото — апарат для пайки пластикових комунікацій



Ці роботи проводяться за допомогою спеціальних пристроїв – зварювального інвертора для пластикових труб або пістолета:

Зварювальник st вважається більш професійним апаратом і в основному використовується досвідченими сантехніками. Його ціна на порядок вище стандартного побутового пістолета;

Пістолет являє собою своєрідний паяльник, який може точково впливати на окремі частини пластикових або металопластикових комунікацій.

Апарати для зварювання можна класифікувати по потужності. Зараз найбільшою популярністю користуються універсальні моделі на 1500-1600 Вт. Вони зручні для побутового використання, крім того в комплекті йде також комплект насадок для роботи з різними типами трубопроводів.

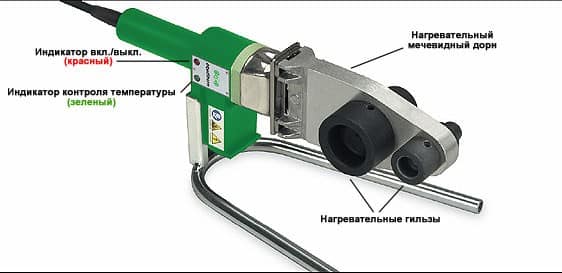

Фото — конструкція паяльника



Потрібно відзначити, що крім спеціальних пристроїв також знадобляться додаткові інструменти. Зокрема, це ножиці для різання водопровідних деталей. А також роликовий труборіз, який дозволяє забезпечити максимально рівний і гладкий зріз на поверхні комунікацій.

Також при роботі з металопластиковими або армованими фольгою трубами знадобиться інструмент для зачистки – шліфувальник. Він вирівняє крайку зрізу, на якій часто після обрізки потрібного ділянки залишаються невеликі нерівності. Якщо проігнорувати цей процес, то з’єднання може вийти недостатньо міцним і герметичним, що вплине на роботу всієї каналізаційної системи.

Якщо потрібно пайка труб з пластику великого діаметра – від 110 мм, то застосовується електрична муфта. Вона насаджується на з’єднання і нагріває місце стику. В процесі головну роль відіграє центрування окремих ділянок комунікацій, т. к. проконтролювати процес під час зварювання практично неможливо. Для роботи з таким пристроєм застосовується спеціальним центрувальний верстат, який дозволяє вирівняти поверхню зрізу, щоб отримати максимально щільний шов. Потужність муфт дещо відрізняється від потужності зварювальних апаратів і пістолетів для паяння, в більшості випадків потрібно трохи більші показники – понад 1500 Ватт.

Також часто в домашніх умовах використовується холодна пайка. Технологія передбачає застосування агресивного клею, який забезпечує дифузію молекул пластику без використання нагрівальних елементів. Головною перевагою способу є простота. Така зварювання проводиться легко навіть без досвіду, крім того не потрібно закупівля додаткових апаратів. Але разом з цим така спайка вважається недовговічною, тобто це швидше, термінові заходи, ніж варіант постійного з’єднання труб.

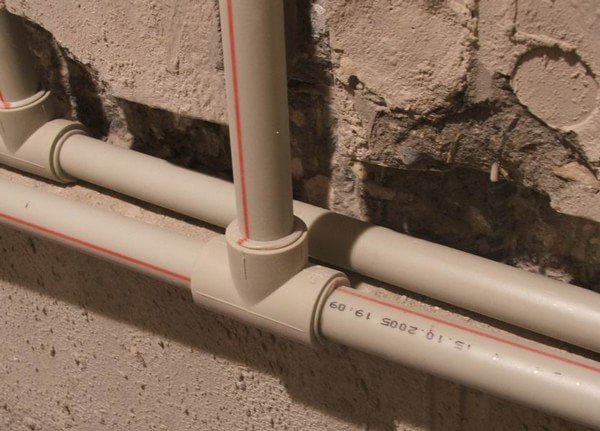

Фото — приклад холодної пайки пластикових комунікацій



Купити інструмент для пайки пластикових труб можна практично в будь-якому сантехнічному магазині, в середньому він коштує від 800 рублів до декількох десятків тисяч. До прикладу, у Севастополі вартість WESTER DWM 1000B варіюється в межах від 1800 до 2000 рублів.Ціна залежить від заявленої потужності апарату, марки і його призначення.

Відео: як правильно паяти пластикові труби

Інструкція по пайку

Самостійна зварювання пластикових трубопроводів проводиться при використанні проекту каналізації і у відповідності з ГОСТами. Для кожного матеріалу пайка проводиться у відповідності з певною температурою, нижче таблиця допоможе підібрати потрібні значення:

Діаметр, ммНагрівання, секундиЗварювання, секундиОхолодження, секунди1664320644257443294440125450175563235575307790387811048910160801414

Покрокова інструкція, як зробити пайка пластикових труб систем опалення або з’єднати водопровід:

На зварювальний прилад потрібно встановити спеціальні насадки, наприклад, фітинги для труб 25 мм За допомогою таблиці визначається час їх нагрівання, температура згідно з нормами знаходиться на позначці 260 градусів. Це оптимальний варіант для пайки звичайних пластикових і армованих труб;

Після готуються інші сантехнічні інструменти. Перед твором різання обов’язково перевірте, щоб різак був наточений. Для невеликих діаметрів зріз рекомендується робити не під прямим кутом, а під 45 градусами;

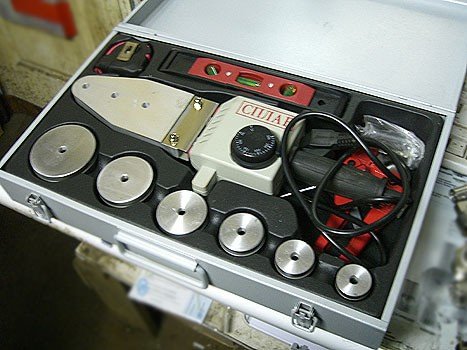

Фото — паяльний комплект

Тепер потрібно відміряти розмір фітинга на трубі і врахувати зазор в 1 мм. Він повинен бути присутнім при приєднанні. Відзначте його на комунікації. Це дуже важливо, оскільки фітінг не можна засовувати до упору, після нагріву пластик трохи розширитися;

На попередньо нагріту насадку потрібно насадити фітінг, після в інший отвір з’єднує деталі потрібно вставити трубу. Далі, нагрівається пістолет і насадка знову прогрівається по всій довжині;

Фото — нагрівання елементів

Залишилося акуратно зняти нагріті деталі і з’єднати їх. В результаті вийде міцне і герметичне кріплення з фітингом;

Наступний етап пайки труб включає в себе повторний нагрівання паяльника, але тільки тепер на насадку надівається відрізок з фітингом, а в інший отвір вставляється вільна частина комунікації;

Після нагріву операція повторюється: деталі знімаються з насадки і з’єднаються.

Коли роботи закінчені потрібно почекати зазначений час для охолодження з’єднання, деякі майстри також для прискорення процесу користуються феном.

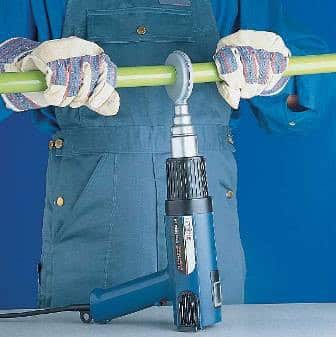

Фото — фен для пластику



Іноді нагрівальний праска використовувати можна і потрібно застосування електромуфт. Їх принцип дії дуже схожий з описаним вище, головна відмінність в тому, що для такої пайки труб нагрівається повністю весь апарат, а не окремі його насадки.

Перед початком зварювання потрібно обов’язково знежирити відрізки, а також очистити їх від пилу і бруду. Для цього протріть фітінг і муфту спиртом всередині, а трубу – зовні. Пайка проводиться також, як сказано раніше.

Рекомендації сантехніка:

Не надавайте надто великий тиск при з’єднанні труби з фітингом. Після пайки пластик стає більш податливим, з-за чого при надмірному натисканні всередині труби можуть з’явитися зморшки;

Не допускайте того, щоб фітинг вільно ходив по трубі;

Строго стежте за часом нагріву і температурою. Якщо Ви перевищите або, навпаки, скоротіть ці показники, то кріплення вийде неміцним;

Працюючи вдома з трубами води чи каналізації, залишайте на місці кріплення зазор не більше 1 мм, в іншому випадку на цій ділянці будуть протікання.
