Пайка мідних труб — інструменти і технологія

Незважаючи на популярність пластикових трубопроводів, металеві комунікації не втрачають своїх позицій. Пайка мідних труб проводиться дещо складніше, ніж з’єднання між собою металопластикових моделей, але все ж вона може виконуватися своїми руками.

Технологія пайки і інструменти

Мідні труби мають безліч переваг, які позитивно їх виділяють серед інших металевих побратимів:

  • Мідь не піддається корозійних процесів. Це є дуже важливим фактором при виборі матеріалу для розведення каналізаційної системи. Завдяки цій якості її часто застосовують також для установки на будинок в якості водостоку;
  • На таких трубопроводах практично не збираються мінеральні нарости, які часто забивають сталеві магістралі;
  • Мідні труби дуже довговічні. Вони відмінно переносять вплив низьких температур, не тріскаються при замерзанні води всередині них і піддаються монтажу у важкодоступних місцях.
  • Перед початком термічного впливу потрібно знати про деякі особливості установки і пайки мідних розгалужень. По-перше, цей процес проводиться тільки при використанні спеціального обладнання. По-друге, каналізація з цього матеріалу має стінки різної товщини. Попередньо потрібно дізнатися, який той індекс, щоб визначити, якою буде температура спайки.

    Для пайки мідних труб водопостачання потрібно підготувати наступне обладнання і матеріали:

  • Припій;
  • Флюс;
  • Фітинги (ГОСТ Р 52922-2008);
  • Абразивну папір та щітки;
  • Газову або електричну пальник.
  • Припій або пальник для пайки мідних труб продається в магазинах сантехніки, інструмент (газ та електро) знаходиться в розділі електротоварів. Існує кілька типів паяльників: прості, з автоматичним запалюванням (п’єзорозпалом) і працюють на газових пальниках. Пальники ще класифікуються за типом використовуваної газової суміші, вона може бути з азотом, пропаном і іншими газорозрядними сумішами:

  • Пропан-кисень;
  • Пропан-бутан;
  • Пропан з ацетиленом;
  • Індукційна.
  • Невеликі комунікації можна паяти і феном, який використовується для зварювання пластикових магістралей.

    Пайка мідних труб — інструменти і технологіяФото — фітінг



    Також є ще варіант провести з’єднання каналізації типу Спліт холодної пайкою, тоді Вам не знадобиться зварювальний апарат. Для таких кріплень використовується спеціальний склад, приміром, BCuP. М’яка запаювання з використанням цього складу виходить міцна і має досить акуратний шов.

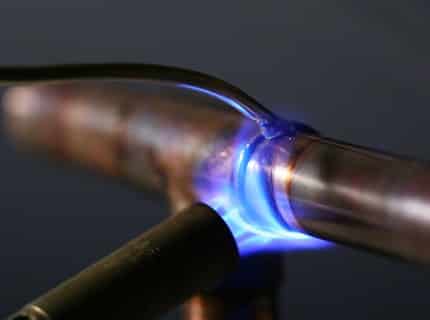

    Пайка мідних труб — інструменти і технологіяФото — капілярна пайка



    Види пайки:

  • Низькотемпературна. Вона більш безпечна і може використовуватися навіть в електричних холодильних установках, для ремонту радіаторів, лагодження труб кондиціонера і т. д.;
  • Високотемпературна. Проводиться на температурі від 450 градусів, відома міцністю одержуваних сполук, але при цьому під час проведення робіт випалюється мідь.
  • Для систем опалення завжди вибирається другий варіант, в той час як для холодного водопостачання — перший. Також низькотемпературна пайка використовується на невеликих діаметрах комунікацій – до 40 мм.

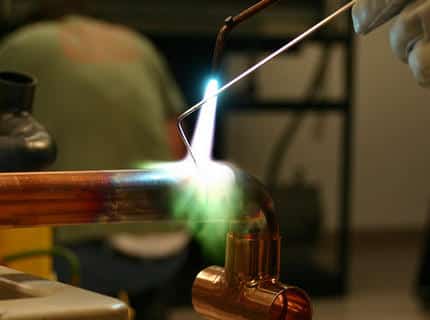

    Пайка мідних труб — інструменти і технологіяФото — газовий пальник



    Вартість апаратів, якими проводиться пайка стандартних мідних труб варіюється від 6000 рублів до декількох десятків, ціна залежить від марки та типу пристрою. Купити паяльник або переносний пост пайки для ремонту каналізації можна у всіх містах Москві, санкт-петербург, Єкатеринбург і т. д.

    Відео інструкція по пайку

    Як паяти труби

    Перед початком робіт потрібно підготувати комунікації до дії. Зварювання трубопроводів здійснюється на невеликих відрізках каналізаційних систем, тому потрібно обрізати трубу до певного розміру. Місце зрізу зачищається, після чого там робиться фаска. Ця операція допоможе полегшити з’єднання відгалужень тепло – і холодопостачання з фітингами.

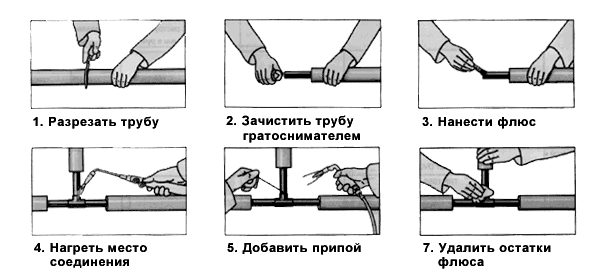

    Пайка мідних труб — інструменти і технологіяФото — покрокова інструкція



    Для монтажу відпалених матеріалів знадобиться використання так званого труборасширителя. Цей інструмент необхідний для установки на нестандартний діаметр фітингів. Існують пристрої різних діаметрів, практично до 110 мм.

    Покрокова інструкція, як паяти мідні труби оловом:

  • Згідно Сніп, завжди номінальний діаметр повинен бути менше фітинга;
  • Високотемпературна обробка з’єднань починається тільки після їх зачистки. Фітинги та труби потрібно прочистити за допомогою щітки і при необхідності затерти наждачним папером. Залежно від зберігання комунікацій, рекомендує також їх стики обробити спиртом для знежирення;
  • Далі, на місце, де буде проводитися запаювання мідних труб і монтуватися фітинги, які будуть встановлені для з’єднання частин комунікації, тонким шаром наноситься флюс-паста;

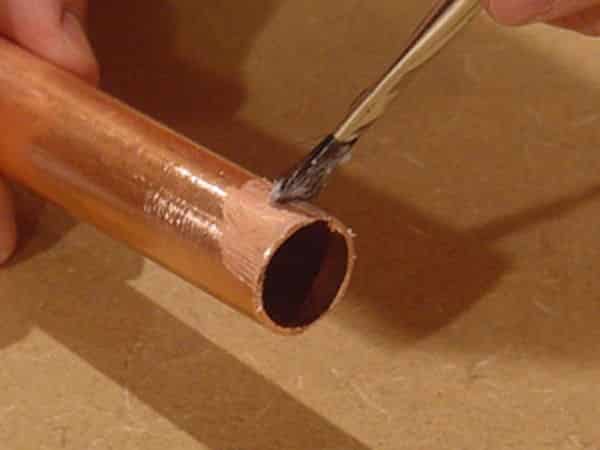

    Пайка мідних труб — інструменти і технологіяФото — флюс-паста

  • Тепер включається пальник на потрібну температуру. Припоєм необхідно провести точно по краю сполук, а пальником розігріти місце стикування фітинга. Для зварювання водопровідних комунікацій найзручніше працювати оловом, т. до. воно проникає в метал і можна заощадити час на розігріві сполук;

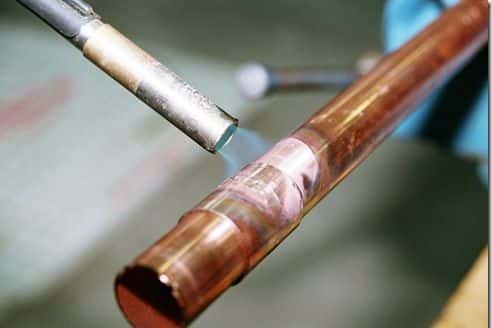

    Пайка мідних труб — інструменти і технологіяФото — процес нагріву

  • Паяти труб потрібно не більше 20 секунд, т. к. максимальна температура пальника – понад 1000 градусів. Будьте уважні, в деяких умовах потрібно низькотемпературна зварювання, тому бажано знати, який у Вас тип труб;
  • Після провадиться складання каналізації. Дуже важливо відразу не включати воду в магістралі, інакше з’єднання не встигне охолонути і покриється тріщинами – це негативно вплине на герметичність з’єднання. Середній час остигання міді від 30 хвилин до двох годин.
  • Для зварювання мідних труб з невеликою різницею діаметрів використовується технологія «капілярна пайка». Вона дозволяє здійснити з’єднання паяльником окремих комунікацій при різниці між ними до 0,5 мм В такому випадку, спайка заповнює собою простір між трубами. Це дозволяє здійснити монтаж системи без шва. При методиці використовуються тверді припої, які володіють покращеною захисною функцією.

    Багато в чому успіх пайки залежить від виду припою, який використовується. Найбільш часто мідні труби зварюють сріблом, латунню і оловом, які володіють високими показниками плинності. Рідше роботи проводяться з алюмінієм.

    Ви можете відразу купити не тільки апарат для пайки мідних труб, але і набір розширювачів і фітингів, які знадобляться при розведенні каналізації без професійного сантехніка. Перед початком робіт радимо пройти навчання техніці, або хоча б переглянути відео.
