Оглядовий колодязь — будову, призначення, конструктивні особливості

Для контролю, прочищення або термінового ремонту водовідвідної системи необхідні спеціальні споруди, які дозволяють швидко отримати доступ до комунікацій. Оглядовий колодязь для водопроводу використовується саме з такими цілями.

Що таке оглядовий колодязь

Оглядового або інспекційний колодязь – це пристрій для каналізації, яке дозволяє швидко отримати доступ до різних частин водопровідної системи. Залежно від виду використання і місця установки, інспекційний відвід може бути різних форм і розмірів. Головною відмінністю його конструкції від інших накопичувачів і септиків у збільшеному діаметрі. Його розмір дозволяє без праці проникнути всередину дорослій людині.

Оглядовий колодязь — будову, призначення, конструктивні особливостіІнспекційний колодязь в розібраному вигляді

Існують такі види оглядових колодязів:

  • Лінійний. Його установка проводиться виключно на рівних горизонтальних ділянках водопроводу. Він встановлюється в кількох місцях, наприклад, вузлах або стиках труб;
  • Поворотний. У місцях повороту комунікацій обов’язково організовується інспекційне отвір, оскільки саме ці ділянки найбільш схильні до деформації. Його конструкція являє собою спотворений корпус, який може бути повернений на певну кількість градусів по відношенню до труб;
  • Вузловий використовується в ділянках, де з’єднуються кілька труб. Це найбільший оглядовий каналізаційний відвід. Він може бути оснащений 2, 3 і більше відводами для води;
  • Перепадный являє собою досить складну конфігурацію, де враховується перехід від високого рівня труби в низькому.
  • Дренажний і каналізаційний оглядовий колодязь може бути виготовлений з різних матеріалів: пластик, полімер, чавун, сталь, залізобетон. Наприклад, для зливової ненапорние каналізації прийнято використовувати пластикові моделі з ПВХ, найчастіше представляють собою труб збільшеного діаметру. Для захисту від деформацій їх поміщають в металеві сітчасті кожухи.

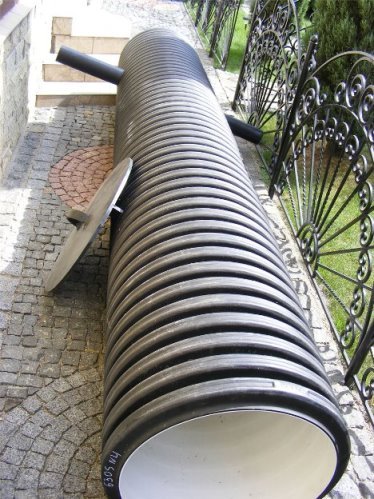

    Оглядовий колодязь — будову, призначення, конструктивні особливостіПластикова кабельна труба для колодязя

    Залізобетонний оглядовий колодязь – це найпоширеніший варіант для приватного будинку. Бетонні моделі відомі своєю доступністю і надійністю – їх можна зробити своїми руками, до того ж, бетон не деформується від тиску землі. Але термін служби такого відводу – менш 20 років. Під постійним впливом стоків матеріал руйнується. Аналогічно бетону, матеріалом для інспекційного котловану може служити цегла. Цю модель можна використовувати для заземлення будинку.

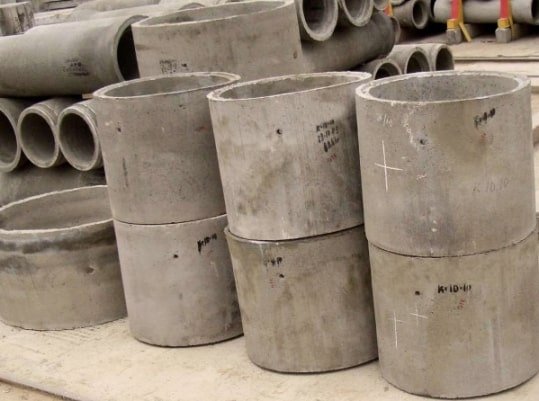

    Оглядовий колодязь — будову, призначення, конструктивні особливостіБетонні кільця для колодязя

    Чавунні моделі застосовуються для організації стеження за станом каналізаційних відводів багатоповерхових будинків. Його монтаж практично неможливо здійснити самостійно, до того ж, з часом чавун може покритися різними наростами. Але разом з цим, цей тип колодязів є одним з найбільш довговічних і надійних.

    Конструктивні особливості

    Вуличний оглядовий колодязь являє собою наступну конструкцію:

  • Дно. Всі інспекційні відводи повинні бути закритого типу;
  • Робоча частина. Може являти собою широке кільце, вигнуту геометричну фігуру, рідше – квадрат або прямокутник. Сюди при необхідності і занурюється спеціаліст;
  • Кришка, ГОСТ 3634-99. Пластиковий або чавунний люк для оглядового колодязя є найважливішою складовою. Він захищає каналізацію від зовнішніх забруднень і гарантує безпеку домочадців. Його рекомендується доповнювати замком.

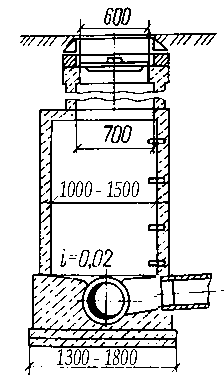

  • Оглядовий колодязь — будову, призначення, конструктивні особливостіКонструкція оглядового лінійного колодязя

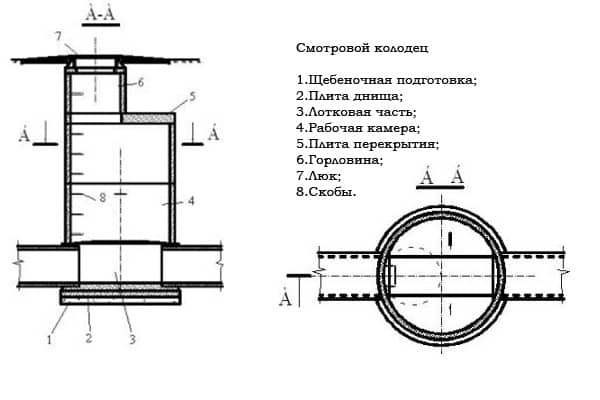

    Іноді конструкції оснащуються сходами, яка дозволяє безперешкодно переміщатися з криниці. Її іноді замінюють полицями. Їх креслення представлений нижче.

    Оглядовий колодязь — будову, призначення, конструктивні особливостіПриклад розташування полиць

    Принцип роботи системи простий. Магістральна труба переходить в оглядове споруду за допомогою з’єднання з ємністю. Місце стику ретельно герметизується. У будь-якому інспекційному відвід є лоткове частина – та, у якої проводиться інспекція, і робоча. По робочій проходять стоки з каналізації, тому вона має невеликий ухил.

    Відео: оглядовий колодязь d 300mm з пластикової труби

    Монтаж

    Установка оглядового колодязя вимагає дотримання вимог СНиП. У них говориться, що лоток обов’язково повинен розташовуватися на щільному піщаній подушці. В залежності від рівня промерзання грунт може знадобитися стіновий утеплювач. З цими цілями котлован обладнується глиняним або текстильним кожухом.

    Загальні вимоги щодо конструкції та встановлення колодязів:

  • Вони повинні розташовуватися на відстані один від одного не менше 30 метрів. Цей показник залежить від діаметра магістрального трубопроводу. Наприклад, схема з трубою від 600 мм вимагає мінімальної відстані між відводами 100 метрів. Крім цього, оглядові споруди повинні перебувати на кожному «важливому» дільниці каналізаційної системи;
  • Якщо вибрано пластиковий відвід, то рекомендується використовувати кабельний тип трубопроводу. Він відрізняється від класичного гофрованою поверхнею, оснащену численними ребрами жорсткості;
  • Для системи дренажу також важливо, щоб інспекційне споруда не подмывалось ґрунтовими водами.
  • Покрокова інструкція по установці:

  • Готується котлован. Викопується яма, яка на 50 сантиметрів перевищує розмір колодязя. Після цього її стінки ущільнюються, при необхідності вибудовується опалубка. По ній можна залити захисний кожух;

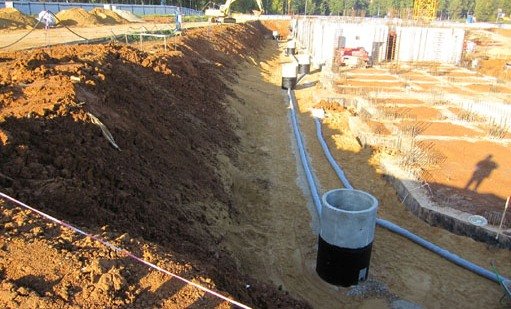

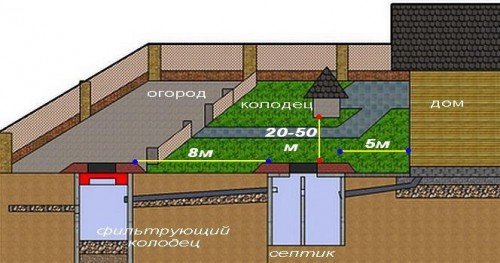

    Оглядовий колодязь — будову, призначення, конструктивні особливостіПриклад розташування

  • На дно насипається подушка з піску і щебеню в рівних пропорціях. Пісок для оглядового колодязя краще брати річковий – він більш щільний;
  • Після виробляється занурення лотка (відрізка труби, діаметр якого не менше 600 мм), і герметизація днища. Якщо вибрано пластиковий відвід, то це можна зробити своїми руками. Для установки моделей з чавуну і бетону потрібно скористатися послугами вантажопідйомної техніки;
  • Випуск труби (каналізації, водостоку, дренажу) підключається до патрубків колодязя. Місця стиків ущільнюються, теплоизолируются і герметизуються. Щоб в мережі при експлуатації не виникало перепадів тиску окремо потрібно продумати вентиляцію оглядового відсіку;

    Оглядовий колодязь — будову, призначення, конструктивні особливостіФото: підключення труб

  • Вільне місце по сторонах ємності засипається піском і щебенем. Ущільнюється. Через кілька днів процедуру потрібно повторити;
  • Останній встановлюється кришка. Люки для оглядових колодязів підбираються по діаметру відведення і необхідним особливостей. Експлуатувати каналізацію можна буде вже через 3 дні після установки інспекційного споруди.
  • Купити готові оглядові колодязі можна в будь сантехнічних магазинах, ціна залежить від марки і конструктивних особливостей. Наприклад, модель від Uponor (300 мм) в СПб буде коштувати 60 євро, а в Краснодарі – 58.
