Муфти для з’єднання поліетиленових, пластикових і сталевих труб

При створенні трубопроводів, в незалежності від типу і призначення, застосовуються муфти для з’єднання труб. Технологія їх установки безпосередньо залежить від матеріалів, з яких виробляється трубна арматура. Розглянемо докладно всі її види, що не потребують зварювання.

Зміст статті

  • 1 Металопластикова арматура
  • 2 ПНД арматура
  • 3 Трубна арматура ПВХ
  • 4 Чавунна трубна арматура
  • 5 Каболка для карбування
  • 6 Сталева арматура
    • 6.1 Різьбовий тип трубної арматури
    • 6.2 Компресійне з’єднання
    • 6.3 Азбестоцементна трубна арматура
  • 7 Інші види монтажу

Металопластикова арматура

Коли проводиться установка труб металопластикового типу, обтискні з’єднувальні елементи практично не використовуються, за винятком їх різновиди – перехідників. З їх допомогою здійснюється перехід під трубну різьбу.

Як правило, установка цього виду трубної арматури проводиться після вступних вентилів, встановлених в стояку квартири, виконується це за допомогою перехідників.

Муфти для зєднання поліетиленових, пластикових і сталевих трубПерехідник Gebo Quick для водопровідних металопластикових труб

Технологія монтажу проводиться наступним чином:

  • В першу чергу необхідно забезпечити надійну герметизацію різьби, для цієї мети на неї намотується спеціальний ущільнювач (стрічка ФУМ);
  • докладаючи помірне зусилля, проводиться наворачивание муфти, в якості інструменту використовується звичайний розвідний ключ;
  • на наступному етапі всередині труби знімають фаску, після чого надягають гайку, потім кільце розрізного типу;
  • штуцер заводиться всередину арматури, утримуючи його корпус одним ключем, другим починають затягувати до упору гайку. В результаті труба щільно з’єднується зі штуцером.

У тих рідкісних випадках, коли необхідно виконати з’єднання труб за допомогою муфти, процес монтажу проводиться за описаним принципом, за винятком різьбового з’єднання.

ПНД арматура

Фітинги, використовувані для поліетиленових (ПНД) або поліпропіленових труб, являють собою товстостінну трубку. Її внутрішній діаметр повинен бути таким, щоб труби входили в неї при додатку невеликого зусилля.

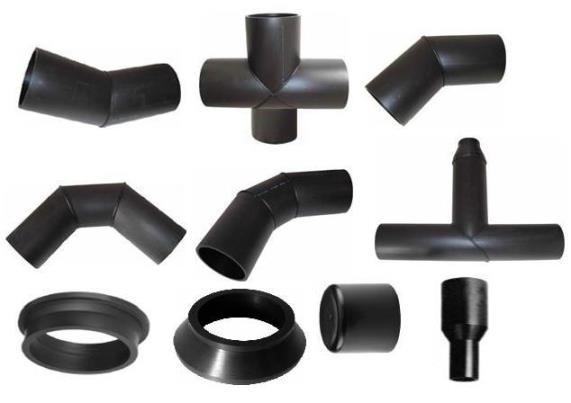

Муфти для зєднання поліетиленових, пластикових і сталевих трубРізні типи муфт під ПНД арматуру

Монтаж з’єднання здійснюється за допомогою паяння, в зазначеній нижче послідовності:

  • знімаються фаски з труби і муфти;
  • виставляється рівень робочої температури на паяльної станції, як правило, в діапазоні від 260 до 280°С;
  • підбирається насадка, діаметр якої підходить для сполучної арматури;
  • зачищається армований шар (якщо він зовні використовується шейвер, всередині – торцеватель);
  • труба і муфта вставляються у відповідні насадки, і відбувається включення паяльної станції;
  • після оплавлення поверхонь труби вставляються в сполучну арматуру і утримуються близько 10 секунд, поки надійно не зафіксуються.

Не можна допускати прокручування в процесі з’єднання, оскільки із-за цього з великою часткою ймовірності порушиться цілісність або герметичність конструкції. Ціна сполучної арматури невисока, є можливість встановлювати гнучкі муфти, але для монтажу потрібно придбати станцію холодної пайки.

Трубна арматура ПВХ

Сполучна муфта для цього виду являє собою коротку трубу, у якій є два розтруба, з розташованими на них гумовими ущільнювачами.

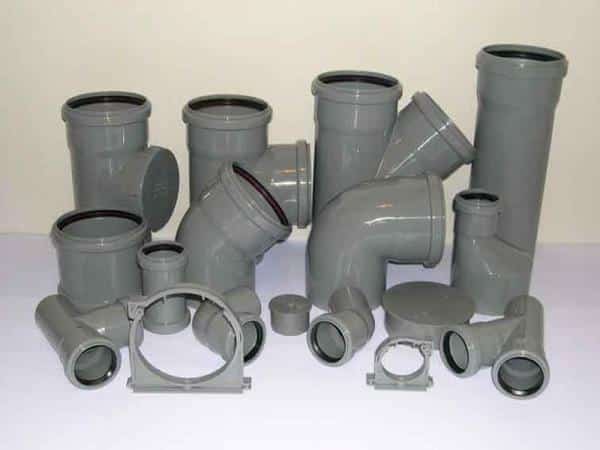

Муфти для зєднання поліетиленових, пластикових і сталевих трубСполучна арматура ПВХ

Збірка пластикових каналізаційних труб не представляє складності, все що потрібно зробити — зняти з них зовнішню фаску і позбутися від задирок. Якщо виникла ситуація при якій гумові кільця не забезпечують необхідну щільність, допускається застосування герметика на силіконовій основі.

Якщо планується проводити побутову каналізацію з використанням двошарових труб Корсіс, то для них потрібна спеціальна муфта, принцип монтажу при цьому не змінюється.

Муфти для зєднання поліетиленових, пластикових і сталевих трубМуфти Корсіс

Чавунна трубна арматура

З’єднання чавунних труб може бути виконано двома способами:

  • використовуючи муфту, на яку встановлені ущільнювачі з гуми. Монтаж такого з’єднання практично не відрізняється від складання каналізації пластикового типу;

Муфти для зєднання поліетиленових, пластикових і сталевих трубМуфти під чавунну арматуру

  • застосовуючи технологію закарбування стиків, креслення-схема такого з’єднання зображена на малюнку.

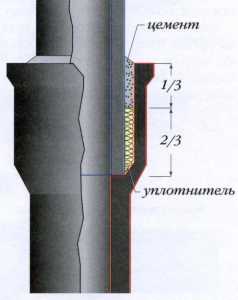

Муфти для зєднання поліетиленових, пластикових і сталевих трубКреслення-схема карбування стиків чавунної трубної арматури

Особливості монтажу з цієї технології вимагають невеликих пояснень до процесу:

  • щоб виконати подібне з’єднання, необхідно забезпечити повний доступ до будь-якої частини встановлюваної конструкції. Можуть виникнути проблеми, коли установка проводиться впритул до стіни, в цьому випадку потрібно видовбати її частина;
  • карбування стику проводиться спеціальним ущільнювачем – каболкой. Вона являє собою волокно органічного походження, яке просочується маслом;

Каболка для карбування

  • перш ніж переходити до карбування, необхідно переконатися, що арматура зайшла в муфту на максимальну довжину, в іншому випадку ущільнювач буде провалюватися;
  • каболку набивають в стик рівномірно по колу, роблячи кілька витків. Для карбування можна скористатися саморобним інструментом, наприклад, шматком розплющений на кінці арматури, його фотографія представлена нижче.

Муфти для зєднання поліетиленових, пластикових і сталевих трубСаморобний інструмент для карбування

  • забивши простір в стику на дві третини ущільнювачем, місце, що залишилося заповнюється розчином на цементній основі.

Арматура сталева

Якщо потрібно провести з’єднання металевих (сталевих) труб, застосовується компресійний або різьбовий спосіб. Кожен з них володіє своїми особливостями.

Різьбовий тип трубної арматури

Для виготовлення різьбових муфт використовуються чорні або нержавіючі марки стали, але краще всього підходить латунь і чавун, причини ми пояснимо трохи нижче. Сполучна трубна арматура має форму циліндра, усередині якого нарізана трубна різьба.

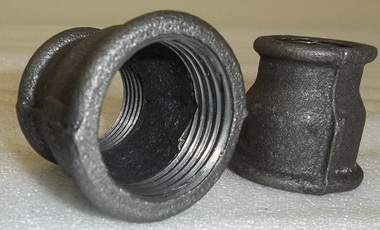

Муфти для зєднання поліетиленових, пластикових і сталевих трубРізьбові з’єднувальні елементи

Процес монтажу зводиться до вкручиванию в муфту труб з нарізаною різьбою, спосіб герметизації її ми описали раніше.

Не рекомендується всі елементи з’єднання робити сталевими, оскільки в процесі експлуатації вони можуть «прикипіти» між собою, що призведе до проблем при ремонті. Саме тому для цього виду трубної арматури краще використовувати чавун або латунь.

Компресійне з’єднання

Компресійні муфти оснащені накидними гайками і ущільнювальними кільцями, які забезпечують необхідну герметичність з’єднання. До позитивних сторін даної конструкції слід віднести наступні особливості:

  • немає необхідності нарізати різьбу;
  • муфта може використовуватися повторно;
  • легкий монтаж і демонтаж, що досить зручно для ремонту.

Муфти для зєднання поліетиленових, пластикових і сталевих трубМуфта компресійного типу

Незважаючи на те, що безрезбовые з’єднання відрізняються невисокою механічною надійністю, вони знайшли застосування в безнапірних водопровідних системах з низьким тиском .

Відео інструкція: монтаж муфти Компресійної

Азбестоцементна трубна арматура

Даний вид азбестових труб може бути з’єднаний через муфту або розтруб. В якості сполучної арматури використовуються наступні види муфт:

  • двобортні азбестоцементні;
  • безнапірні хризотилцементные;
  • чавунні «Жібо» (для напірних систем).

Вимоги до з’єднання даного типу регулює ГОСТ 539-80. Оскільки технологія монтажу азбестоцементних труб досить складна, приводити її в рамках цієї статті не має сенсу.

Інші види монтажу

Говорячи про трубної арматури, необхідно приділити окрему увагу муфтам Victaulic, використовуваних для бессварного з’єднання будь-яких матеріалів. Даний тип, завдяки своїм особливостям, може використовуватися з різними видами труб, наприклад, для з’єднання металорукавів або гальмівних трубок в гідравлічному обладнанні.

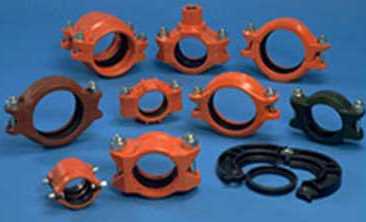

Муфти для зєднання поліетиленових, пластикових і сталевих трубМуфти для з’єднання труб Victaulic
