Для встановлення систем водопостачання все частіше починають використовувати пластикові труби. Пропонуємо розглянути, як здійснюється монтаж системи опалення з поліпропіленових труб своїми руками.
Що таке поліпропілен
Сучасні технології переробки різних речовин дозволяють створювати практично ідеальні будівельні матеріали. До числа таких проривів можна віднести поліпропілен. Це хімічна речовина, яка утворюється при полімеризації пропіленових сполук. У підсумку виходить неймовірно легкий, доступний, міцний матеріал, який має цілий ряд переваг.

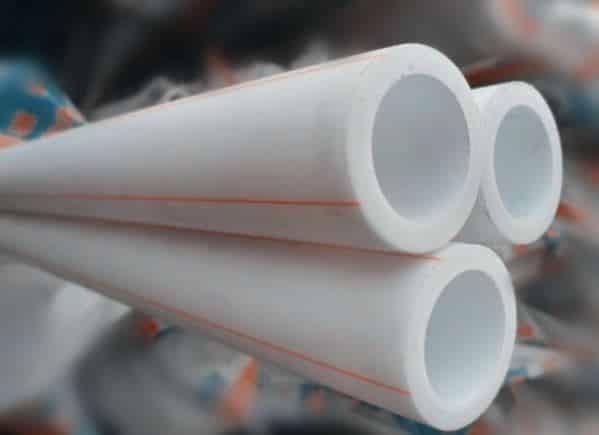

Фото: поліпропіленові труби опалення
У поліпропіленових опалювальних труб є такі переваги, порівняно з металевими:
Крім цього, даний матеріал коштує на порядок дешевше, ніж сталеві труби. Але потрібно зазначити, що пластик погано переносить фізичні навантаження, його не можна бити. Також варто бути обережними при монтажі поліпропіленових труб: вони досить гнучкі, але якщо Ви перегнете їх більше допустимої норми, то труба трісне по всій довжині.

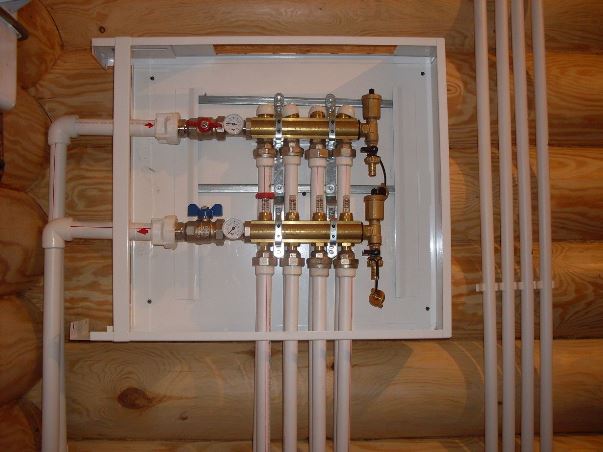

Фото: система опалення з поліпропіленових труб
Види труб
Перед початком монтажу системи опалення з поліпропіленових труб, необхідно вивчити їх види та властивості. Існує два типи цих комунікаційних з’єднань:
Головною відмінністю матеріалів є їх максимально допустимі температури роботи. У сполук для холодної води максимальна температура знаходиться в межах 20 градусів, гарячої – 60, а у труб опалення – 90 градусів за Цельсієм. Також у таких труб різна товщина стінок. Якщо для забезпечення холодного і гарячого водопостачання можна використовувати комунікаційні матеріали з однорідними стінками (маркування PN16 і PN20), то для опалювальних систем необхідні більш щільні їх аналоги (наприклад, зміцнені алюмінієм PN20 Al). Останні більш довговічні і відомі невеликим показником термічного подовження.

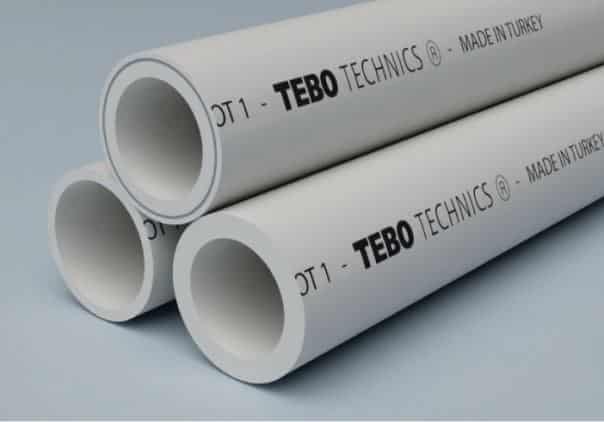

Неармовані поліпропіленові труби
До їх недоліків можна віднести те, що поліпропіленові труби, стабілізовані алюмінієм, більш складні в збірці, для їх монтажу необхідно використовувати спеціальні інструменти. До того ж вони в деякій мірі схильні засаливанию проток і нагромадження мінеральних речовин.
Армовані труби скловолокном
Характеристики поліпропіленових труб для опалення будинку:
Ціна на монтаж такої системи опалення з армованих поліпропіленових труб, досить низька. Але багато фахівців наполягають, що краще працювати армованими комунікаційними матеріалами. Скажімо, PN 25, з волокнами алюмінію. Ці матеріали більш жорсткі, завдяки чому відмінно чинять опір зовнішнім навантаженням, також вони вважаються більш міцними. Алюміній не піддається корозії, і захищає пластик від поздовжніх тріщин.
Монтаж опалювальної системи
Для установки поліпропіленових труб, Вам знадобиться не тільки кошторис і проект, але й спеціальний інструмент для створення пластикових сполук. Є два способи, як з’єднувати між собою труби:
Для здійснення такої зварювання використовується спеціальний інвертор, який складається з нагрівального елемента, гільзи та індикаторів контролю температури. Після включення приладу в мережу і налаштування необхідних температурних параметрів, з гільзи починає виходити гаряча струмінь, яка рівномірно розподіляючись по всій поверхні поліпропіленової труби, забезпечує дифузію молекул. З’єднуються деталі нагрівають і зовні, і зсередини – це забезпечує максимально надійне кріплення.

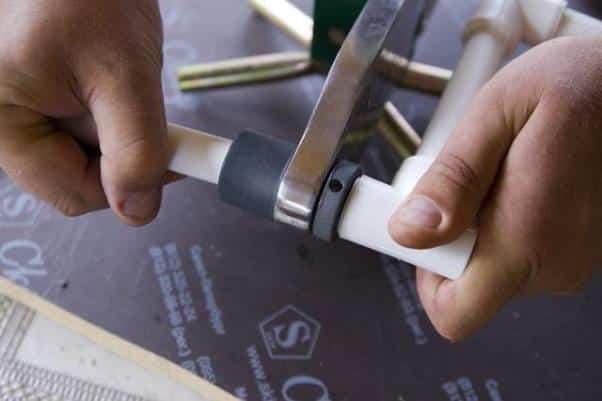

Зварювання труб з поліпропілену
Якщо Ви вирішили купити зварювальний апарат для пластику, то стежте за тим, щоб його робоча поверхня складалася з тефлонові або аналогічних покриттів. Це необхідно, оскільки при роботі розплавлений пластик прилипає до інвертора, чим знижує його термін придатності, а тефлон відштовхує його молекули.
Зварювання розтрубів вважається більш популярною і надійною, ніж муфтові з’єднання. Але перед початком робіт, Вам потрібно знати деякі рекомендації майстрів:
Пайка поліпропіленових труб своїми руками виконується досить швидко, найбільше часу забирає установка труб в рівне положення. Щоб спаяти дві деталі, Вам потрібно включити інвертор і витримати час нагріву (у кожного пристрою воно відрізняється, необхідна температура вказується в інструкції користувача конкретного приладу). Далі вони стикуються, і заварюються. Під час з’єднання їх не можна ворушити або перевертати. Дуже акуратно потрібно працювати з поворотними деталями – якщо Ви зваріть їх не в потрібну сторону, то всю роботу потрібно починати з початку з новими поворотними елементами.

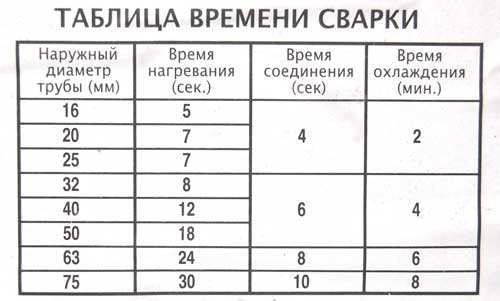

Таблиця зварювання поліпропіленових труб
Зварювання з муфтами практично аналогічна, але спочатку з’єднання нагріваються, після на них надягають муфти. За рахунок тиску, молекули з’єднуються і забезпечують міцне і довговічне кріплення.

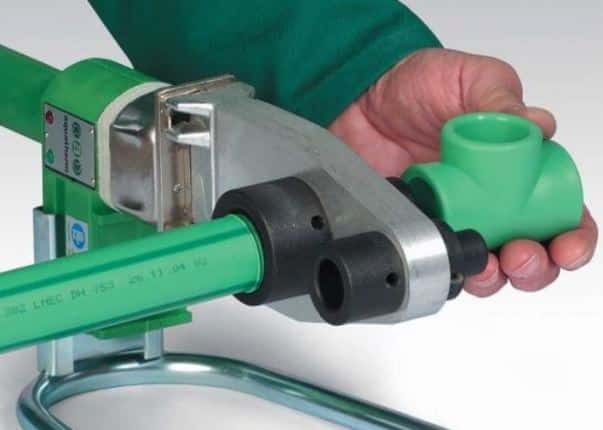

Фото: муфтова зварювання
Після зварювання труб, можна починати їх встановлювати. Локальна система опалення складається з:
Схема також може включати різні котли або бойлера. Для докладного розрахунку Вам потрібно буде розробити план-проект.

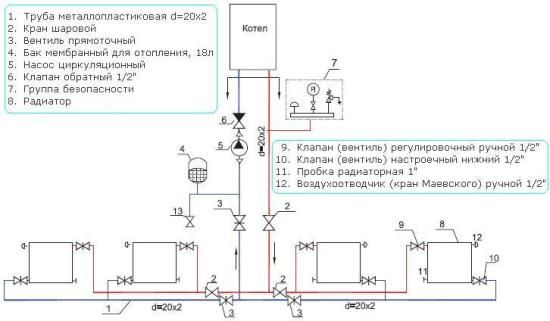

Схема системи опалення
Згідно з вимогами СНиП, при монтажі системи опалення з поліпропіленових труб потрібно використовувати комунікаційні сполучення різних діаметрів. Це допомагає збільшити ефективність нагрівального приладу і віддачу теплоносіїв. Крім цього, стежте за рівнем поворотної труби, вона не повинна бути нижче приймального введення.
Кріплення комунікація до стіни проводиться за допомогою спеціальних монтажних пристосувань. Приблизний крок їх розміщення – 70 сантиметрів, але багато чого залежить від обраного діаметра труб. При установці не вивертайте з’єднання і не кріпіть скоби в місцях паяних стиків.
Вартість на монтаж системи опалення з поліпропіленових труб залежить від обраного матеріалу. В середньому метр труби PN 20/25 мм коштують близько 100 рублів/метр погонний, в той час як ціна на армовані PN 20 Al може перебувати в районі 150-200 рублів за метр.
