Максимальний і необхідний ухил каналізаційної труби

Для системи водопроводу дуже важливим є кут розташування комунікацій. Ухил каналізаційної труби повинен знаходитися в суворій відповідності з ухилом місцевості або загальної магістраллю в квартирі і правилами СНиП.

Зміст статті

• 1 Яким має бути кут
• 2 Як розрахувати ухил
• 3 Норми
• 4 Ухили зовнішньої каналізації

Яким має бути кут

Багато домашні майстри вважають, що головне – це не зробити нахил трубопроводу занадто маленьким, адже в такому разі не буде стікати вода з потрібною швидкістю. Але при цьому зовсім не враховують, що занадто великий кут ухилу шкодить не менше. При різкому стоці вода не встигає змити весь каналізаційний сміття, з-за чого відбувається швидке замулювання системи.

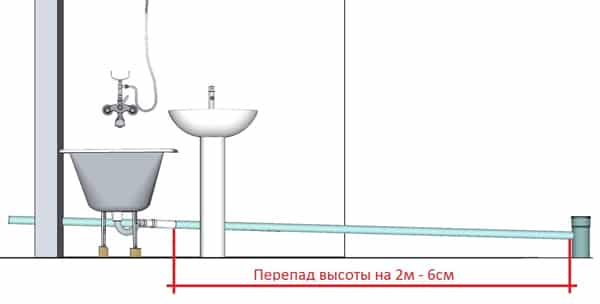

Фото — розгалуження в квартирі



Але це ще не найбільша проблема, яка може з’явитися. Якщо кут вибрано невірно, то у напірної системи може зірвати запор і тоді порушиться робота сифона. І весь каналізаційний запах з септика почне потрапляти в житлові приміщення.

Ще однією проблемою великого кута нахилу є ймовірність попадання в труби повітря із зовнішніх джерел, це відбувається як результат розгерметизації. Найбільше від цього страждають металеві комунікації, які схильні до корозії і руйнуванню під впливом кислот, які можуть міститися в відкритому повітрі.

Як розрахувати ухил

Кут нахилу каналізаційної труби розраховується виходячи із співвідношення її довжини та діаметру. Багато хто навіть професійні будівельники для обчислення оптимального показника користуються довідниками. Наприклад, ГОСТ зазначено, що комунікація повинна мати нахил 0,05, що це означає? На кожен метр необхідно зробити 5 сантиметрів нахилу. У таблицях також можуть позначатися числа в сотих частках. Їх розрахунок проводиться аналогічно, наприклад, 0,0001 – 0,1 це сантиметра на кожний погонний метр.

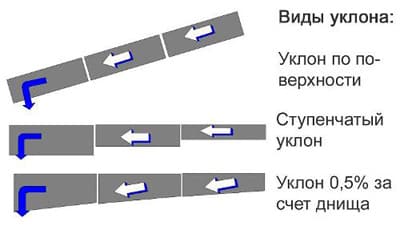

Фото — наповненість трубнаполненность труб



Виходячи з цих даних, можна розрахувати мінімальний і максимальний ухил труби каналізаційної системи. Щоб дізнатися, скільки всього повинен скласти нахил, просто помножте загальну довжину комунікації і номінальний показник з довідника. Розглянемо на прикладі:

Комунікація має довжину 6 метрів;

Згідно з правилами, по діаметру її ухил повинен скласти 0,05 сантиметрів на метр;

6 х 0,05 = 0,3. Всі розрахунки проводяться в метрах, значить, різниця від початкової точки до кінцевої складе 30 сантиметрів.

Цей показник може бути дуже важливий для зовнішньої системи каналізації, де необхідно відразу враховувати глибину риття канави.

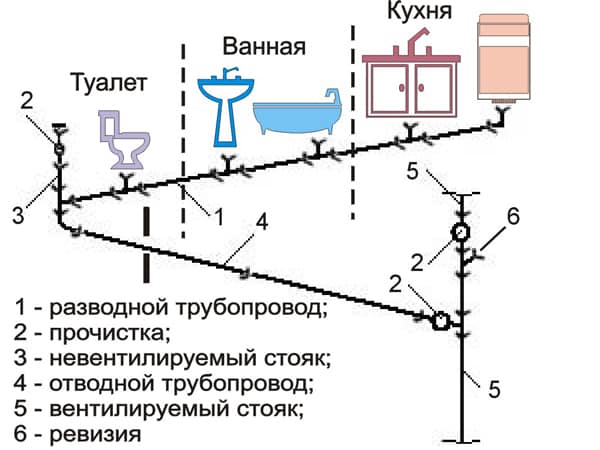

Приблизна схема розводки



Наступним дуже важливим пунктом є заповненість труби при визначеному ухилі. Розрахунок проводиться за такою формулою:

Висота рівня води / Діаметр труби.

Перший діапазон потрібно вибрати виходячи з власної системи, але потрібно знати, що при 1 труба максимально заповнена, а при 0, відповідно, повністю порожня. Щоб не помилитися, рекомендуємо дотримуватися половини, тобто, 0,5. Також враховується той фактор, що для мереж приватного будинку можуть використовуватися різні труби (азбестові, керамічні, металеві тощо), кожна з яких має свої особливості. Одна заповнюється швидше із-за шорсткості поверхні, інша, навпаки, володіє швидкими очищающимися властивостями. Розглянемо розрахунок за формулою на прикладі ухилу металевої каналізаційної труби 110 мм:

0,6 / 110 = 0,005

Виходячи з даних вище, виходить, що для такого трубопроводу потрібно ухил 0,5 см на кожен метр.

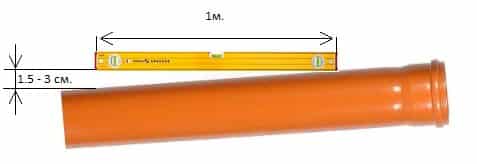

Фото — перевірка кута нахилу



Відео: спосіб виставлення ухилу каналізації

Норми

Норми СНиП для розрахунку ухилу каналізаційних труб 50 мм (стандартною для більшості домашніх розгалужень, крім унітазу):

З горизонтального положення труби не можна монтувати під ухилом. Варто для цього використовувати відводи з потрібним кутом;

В цей же час при вертикальному розташуванні це дозволяється;

Єдиний варіант, де можна відхилитися від обраної норми – це якщо труба має маленький розмір – до 2 метрів, і великий діаметр. Тут фахівцями дозволяється трохи збільшити кут для того, щоб забезпечити найкращий стік;

Після вибору певного кута і монтажу каналізації, за використання його не можна буде змінити. Навіть якщо буде потрібно перевстановлення системи або зміна розведення, потрібно буде повністю викопати систему і провести повторний монтаж вже з зміненими показаннями.

Потрібно розуміти, що правильний і необхідний кут нахилу – це різні поняття, у кожній труб вони відрізняються. Багато що залежить не тільки від матеріалу і діаметра, але типу використання. Наприклад, у ванній на каналізацію йде менше навантаження, ніж у туалеті. Для полегшення вибору нахилу використовується досить проста таблиця:

ВикористанняСередній діаметр відвідної магістраліУхилМаксимальнийМінімальнийВідводи раковини50 сантиметрів, в рідкісних випадках 400,0350,025Туалет (унітаз)1000,020,021Ванна500,0350,020Раковина на кухні500,0350,025

Ці дані є довідковими і не можуть бути змінені виходячи з певних особливостей каналізаційної системи і потреб сантехніка.

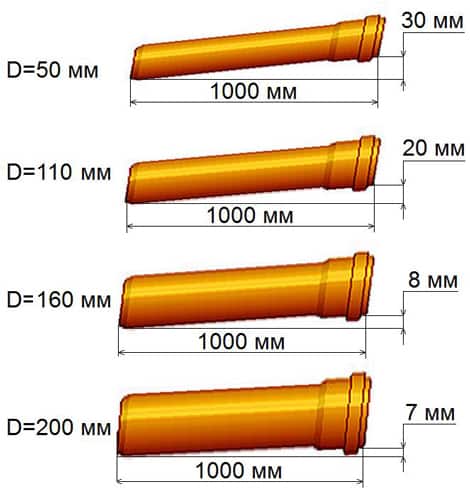

Фото — схема розрахунку нахилу



Ухили зовнішньої каналізації

На відміну від внутрішніх каналізаційних систем, зовнішні труби практично завжди мають діаметри, що перевищують 110 мм. Відповідно, їх ухил також незначно відрізняється від озвучених норм. Приміром, у стандартної каналізаційної труби 100 мм стандартний кут нахилу – 8 міліметрів на погонний метр. Будь-яке відхилення спричинить деякі незручності, навіть якщо вони є необхідними (ухил місцевості, розмір і тип фундаменту, грунт і т. д.). Такі нахили називаються граничними і застосовуються тільки в дуже рідкісних випадках. Для даного прикладу граничним ухилом вважається 7 і 15 міліметрів на метр.

Фото — каналізація в приватному будинку



При відхиленні від нормального параметра робота системи буде неефективною і недовговічною. В особливості якщо для збору стоків використовується септик, а не відвідний водостік. Тут висока ймовірність забивання септика, який не промивається регулярно великим об’ємом води.

Крім діаметра і розміру каналізації в приватному будинку також враховується глибина промерзання грунту. Якщо проігнорувати цей параметр, то з настанням перших холодів каналізація перестане працювати. Для досягнення оптимальних показників, в землю виводиться вертикальна труба з дому на глибину нижче рівня промерзання, а вже від неї виробляється установка каналізації і потрібного нахилу.
