Лотки для зливової каналізації є важливим елементом дренажної системи, не дивлячись на те, що це досить проста конструкція, перш ніж її купити, слід ретельно підібрати параметри, що відповідають поставленому завданню.
Лотки для дренажних систем
Зміст статті
- 1 Припустиме навантаження
- 2 Пропускна здатність
- 3 Види конструкцій
- 4 Решітки
- 5 Дренажна система своїми руками
- 6 Орієнтовна вартість
Максимальне навантаження
Виходячи із специфіки експлуатації даних виробів, пов’язаної з постійними механічними навантаженнями на конструкцію, цей параметр є ключовим. Нижче наведена таблиця класифікації лотків.
Пропускна здатність
Цей параметр другий за значимістю, він підбирається виходячи з розрахункової потужності дренажної каналізаційної системи. Пропускна здатність лотків для зливової каналізації прямо залежить від такого параметра, як DN (гідравлічне розтин), яка визначається висотою конструкції і прохідним перетином.
Види конструкцій
Залежно від матеріалу, з якого виготовляються водовідвідні жолоби, їх прийнято поділяти на такі види:
Бетонні і залізобетонні лотки для зливових каналізацій. Як правило, клас цих конструкцій відповідає E600 і F900. Відмітні особливості цього виду:
- стійкість до низької температури;
- висока міцність;
- не взаємодіють з агресивним хімічним середовищем;
- довгий термін експлуатації.
Основний недолік даного виду – значний вагу, що вносить певні труднощі, коли проводиться монтаж і транспортування. Для цих цілей потрібно залучати спецтехніку, що веде до додаткових витрат.
Лотки із залізобетону
Пластикові лотки використовуються для зливових каналізацій, які обладнуються в місцях, де не передбачаються значні механічні навантаження. Серед достоїнств поліетиленових жолобів можна назвати:
- невелика вага, навіть конструкції, на які встановлено залізні грати мають масу не більше 20 кг, що значно спрощує укладання і транспортування;
- матеріал конструкції не вступає в реакцію з агресивним хімічним середовищем;
- довговічність виробу.

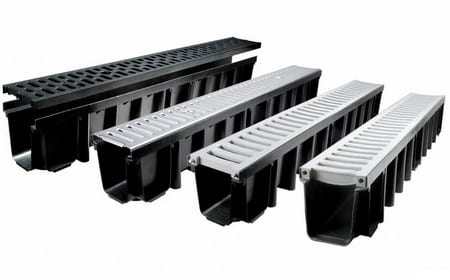

Зливні жолоби з ПНД
Полімербетонні жолоби — відмінний компроміс між бетонними і пластиковими виробами, вони поєднують в собі кращі властивості, а саме:
- високу стійкість до механічного навантаження;
- міцність і жорсткість бетонних виробів;
- нульову реакцію з хімічно активними речовинами;
- термін експлуатації конструкцій як мінімум 30 років.
Окремо необхідно зауважити, що жолоба даного типу володіють певною еластичністю і гнучкістю, властивої пластиковим аналогам, і при цьому вони легше бетонних лотків практично вдвічі.
Технологія виробництва полімербетонних конструкцій допускає виготовлення ринв, у яких клас міцності досягає максимального значення (F900), що істотно розширює сферу їх застосування.

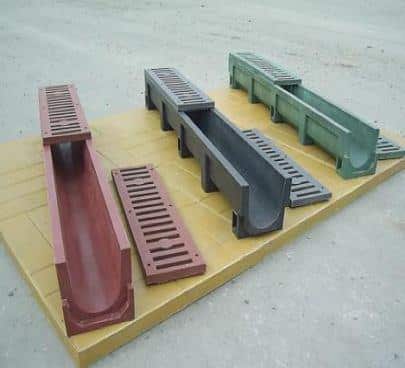

Можливий жолоб з полімербетона
Полімерпіщаний жолоб, виготовлений за сучасною технологією, являє собою практично вічне виріб. Слід звернути увагу на те, що ціна цих лотків, встановлюваних у зливових каналізаційних системах, відносно невисока, завдяки чому вони користуються величезною популярністю в житловому будівництві.

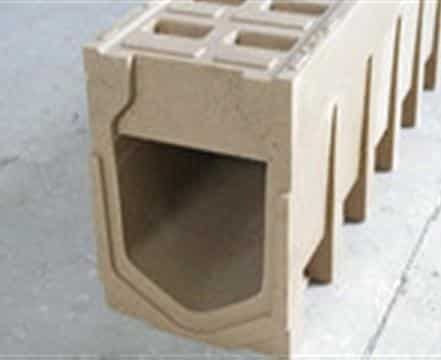

Полимерпесчанные лотки для дощової каналізації
Решітки

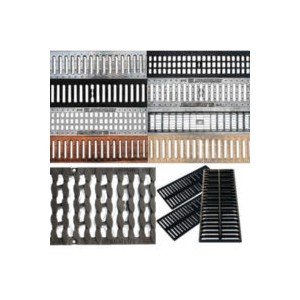

Говорячи про дренажні лотки, слід розповісти про прийомні решітки, які часто йдуть з ними в комплекті, вони можуть бути виготовлені з пластику, чавуну або сталі.
Пластикові виробі встановлюються на жолоба дренажної системи в місцях, де не передбачається сильних механічних навантажень, наприклад, у парку чи на присадибній ділянці. До плюсів решіток з пластику слід віднести:
- малу вагу, що дозволяє виконати монтаж своїми силами;
- доступність ціни;
- при необхідності змінити розмір виробу, це не представляє складності;
- тривалий термін служби.
Обмеження на використання – недостатня міцність виробу, що звужує сферу застосування.
Решітки, виготовлені з пластику
Сталеві решітки міцніше пластикових аналогів, але вони коштують набагато дорожче. Серед переваг цих виробів можна назвати наступні:
- невелику масу, завдяки чому спрощується монтаж і перевезення;
- в якості матеріалу використовуються марки нержавіючої сталі, що позитивно позначається на довговічності;
- відмінний зовнішній вигляд вносить неабияку естетичну складову, що робить решітки даного типу дуже популярними.
Зливові решітки з нержавіючої сталі
Чавунні решітки для лотків каналізації зливового типу найміцніші з усіх видів. Вони встановлюються там, де використовувати інші типи не представляється можливим через їх недостатню механічну міцність. Характерні особливості цих виробів:
- стійкість до корозії і температурних перепадів;
- висока механічна міцність;
- тривалий термін експлуатації.
Досить висока вартість є єдиним недоліком чавунних конструкцій.

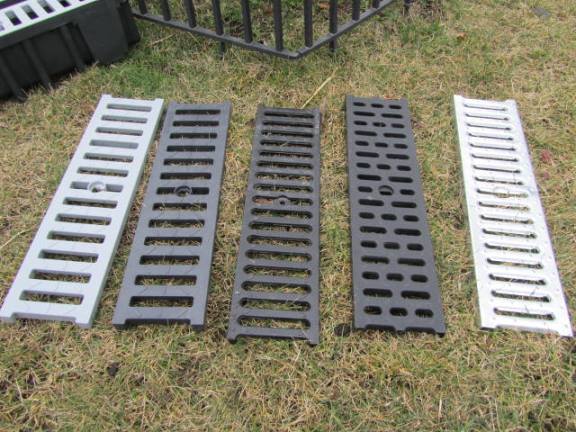

Дренажні чавунні решітки
Дренажна система своїми руками
Для створення зливової каналізації на присадибній ділянці ідеально підходять пластикові лотки, оскільки з їх укладанням не виникне ніяких труднощів. Пристрій дренажної системи слід робити за таким алгоритмом:
- канави викопуються у відповідності з розміром жолоба, при цьому канали повинні бути глибиною на 10 см більше висоти лотків, оскільки вони будуть встановлюватися на бетонну подушку;
- після того, як вириті канали, їх заливають бетоном, товщина подушки повинна бути не менше 10 см;
- на наступному етапі проводиться встановлення лотків, не забувайте створити невеликий ухил у бік, куди відводитиметься зливовий потік, це ж стосується труб дренажної системи;
- виконується фіксація жолобів за допомогою бетону, щоб не відбулося їх деформації, на лотки слід надіти решітки;
- після того, як бетон застигне, зливова каналізація готова до експлуатації.
Пам’ятайте, що дренажна система вимагає періодичної чистки від накопиченого в ній сміття.
Відео: облаштування зливової каналізації, встановлення лотків, пісковловлювача, водоприймача
Орієнтовна вартість

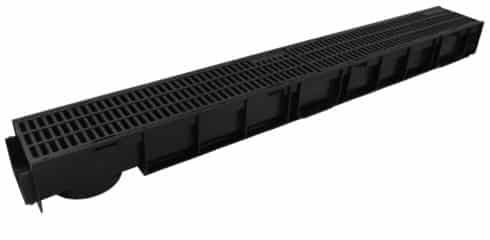

Для аналізу цін був обраний пластиковий жолоб класу А15 (його розміри — 1000х135х95, а прохідний перетин — 54,2 см2), оскільки дана модель є оптимальним рішенням для облаштування дренажної системи на невеликому дачній ділянці.
Фото жолоби для якого проводився аналіз цін
Як розподілилися ціни в різних регіонах видно на представленій таблиці.
Таблиця наочно показує, що лотки для зливової каналізації коштують приблизно однаково як у столиці, так і в Брянську, Омську або Казані. Суттєва різниця не виходить за межі допустимої похибки. Продаж даної моделі жолоби здійснюється і в інших містах, при цьому цінова тенденція зберігається.
