Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибрати

При розборі крана у ванній або кухні, однієї з деталей є циліндр з трьома отворами і численними пластиковими пластинами. Це картридж для змішувача, який необхідний для регулювання натиску і температури води.

Зміст статті

  • 1 Заміна картриджа в змішувачі на кухні та ванної
    • 1.1 Як зняти картридж
    • 1.2 Встановлення картриджа в змішувач
  • 2 Популярні розміри картриджа
  • 3 Різновиди картриджів для змішувачів
    • 3.1 Керамічний картридж для змішувача
    • 3.2 Картридж для змішувача для душової кабіни
    • 3.3 Картридж для одинважільного змішувача
    • 3.4 Картридж для кульового змішувача
    • 3.5 Картридж термостатичний для змішувача
  • 4 Ремонт картриджа змішувача
    • 4.1 Основні несправності
  • 5 Як вибрати картридж для змішувача
Зміст

Заміна картриджа в змішувачі на кухні та ванної

Самому поміняти картридж у змішувачі душової кабіни, ванни або кухонному крані не становить особливої праці. Весь процес займає до 30 хвилин навіть у новачка.

Розглянемо, як виконується заміна картриджа в змішувачі своїми руками на прикладі одинважільного крана для душу Damixa (це практично повний аналог Grohe):

  • Спочатку перекривається холодна і гаряча вода. Це необхідно для попередження затоплення;
  • Після знімається декоративна заглушка з позначенням сторін повороту крана для отримання води певної температури. Вона ніяк не закріплена на змішувачі, тому для її демонтажу знадобиться тільки викрутка;

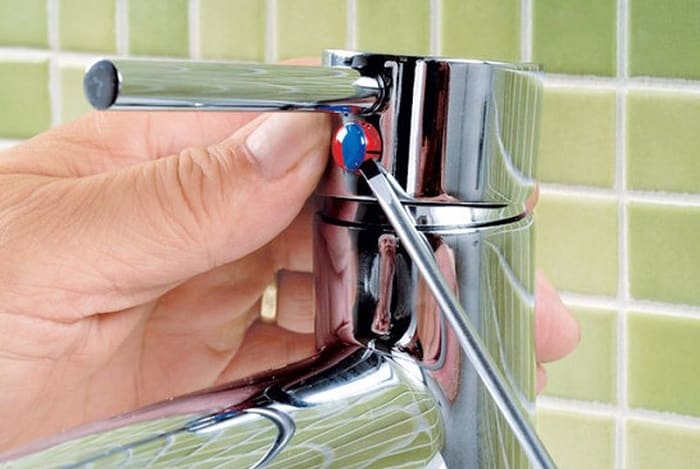

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиДемонтаж декоративної заглушки крана за допомогою викрутки

  • Під заглушкою знаходиться гвинт, який утримує важіль керамічного крана. Його потрібно викрутити і акуратно зняти кришку;

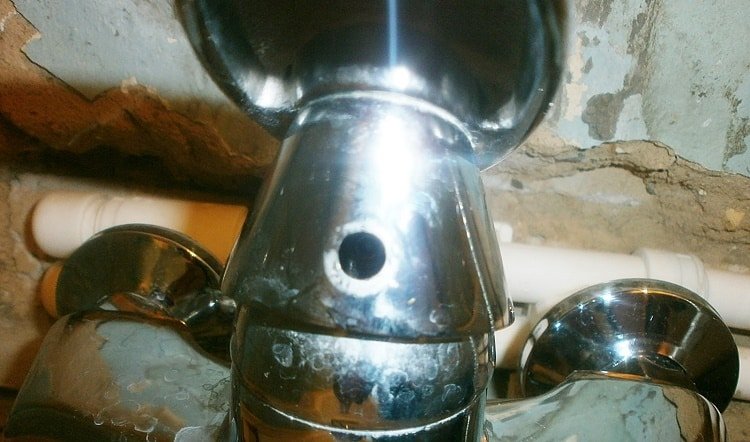

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиТак виглядає отвір під декоративною кришечкою

  • Під ручкою розташована декоративна притискна гайка. Вона викручується руками, щоб не пошкодити різьблення і зовнішню поверхню. Під нею знаходиться декоративне кільце і стандартна гайка (деякі моделі Ukinox або Кайзер для ванної та Ledeme для кухні такою деталлю не обладнані).

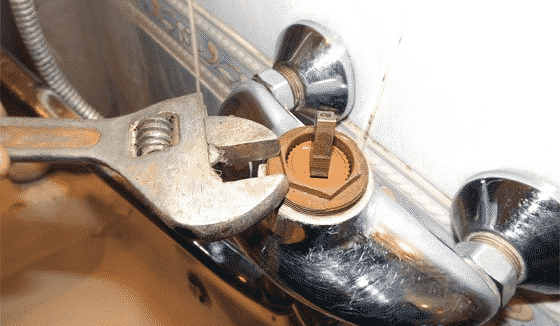

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиЗняття притискної гайки в змішувачі

  • Тепер картридж можна вийняти і оглянути. Якщо виявлені тріщини або інші несправності, то його потрібно міняти.

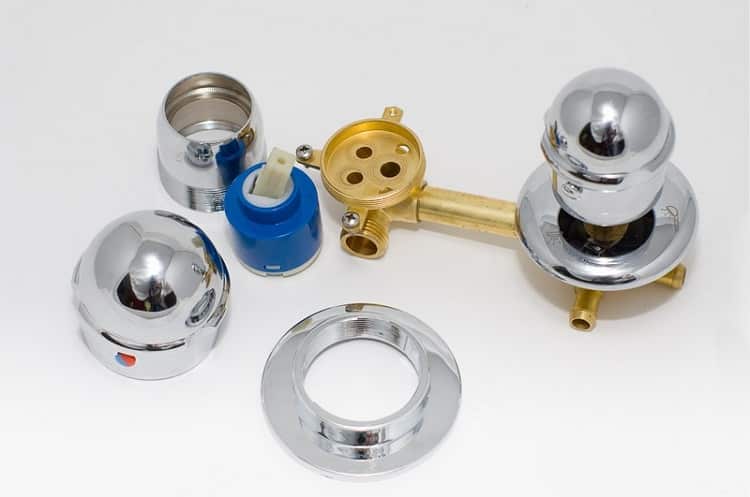

    • Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиЗмішувач з картриджем в розібраному вигляді

    Змінний картридж повинен повністю відповідати розмірам і матеріалами деталі, яка змінюється. В першу чергу, звертається увага на його форму і розташування отворів під шток. У змішувачів Blanco TALOS-S і Hansgrohe запірні пристрої можуть відрізнятися навіть в залежності від моделей крана.

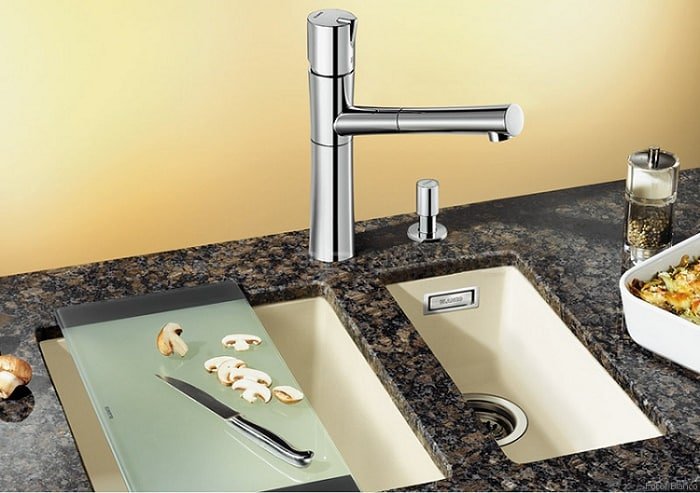

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиКухонний змішувач Blanco TALOS-S

    Зверніть увагу, що деякі моделі картриджів універсальні, але більшість з них можуть використовуватися лише в певних змішувачах. Тому якщо потрібно замінити картридж, то краще підібрати модель точно такої ж марки, що і був (Aqualux, Vidima, Oras або Esko).

    Як зняти картридж

    Після того, як буде відкручені ручка, зняти картридж зі змішувача можна легким рухом руки по напряму вгору і вбік. Інше питання, якщо важіль змішувача з якоїсь причини не виймається.

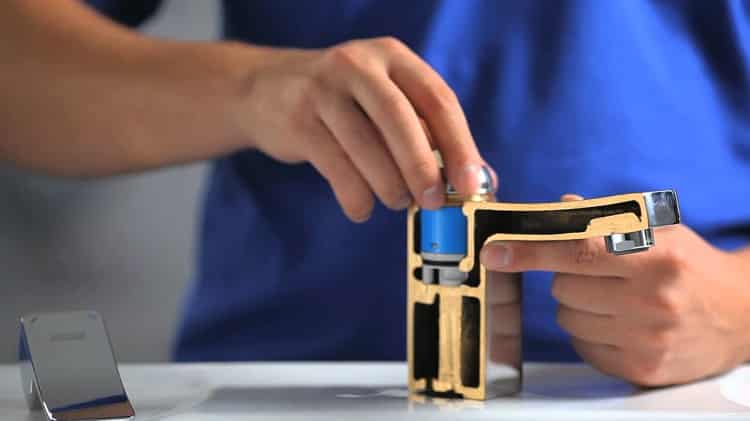

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиДемонстрація зняття картриджа в розрізі

    Щоб зняти прикипевшую ручку кухонного або ванного крана (на прикладі моделі фірми Видима) потрібно:

  • Взяти розвідний ключ і повторити всі дії по розбиранню, описані вище дії до моменту зняття ручки;
  • Якщо важіль не виймається без зусиль, то необхідно обгорнути його тканиною й поверх матерії встановити ключ. Не докладаючи сильних зусиль потрібно викрутити важіль;
  • Якщо це теж не допомогло, то можна вдарити по крану молотком в певній точці – це допоможе згорнути його в бік або нанести на місце з’єднання прогревающую рідина WD-40;

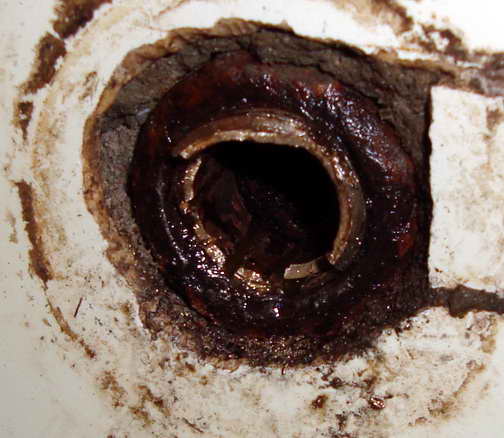

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиПрикипевшая ручка в розрізі

  • Іноді на форумах щоб розібрати прикипевший змішувач і вийняти картридж, рекомендують використовувати метод прогріву. Щоб розібрати кран таким способом, потрібно різьблення прогрівати газовим пальником або балончиком з відкритим джерелом вогню. Це хороший варіант дістати ручку, але може пошкодити ексцентрик, до того ж, становить певну загрозу для оточуючих.

    • Встановлення картриджа в змішувач

    Встановлення картриджа проводиться в зворотному порядку розбирання. Покрокова інструкція, як зібрати змішувач:

  • Першим кріпиться новий картридж. На його нижній частині розташовані виступи і отвори. Виступами потрібно потрапити в пази корпусу змішувача. При монтажі повинен бути клацання – якщо його не було, то було докладено не достатньо зусиль;

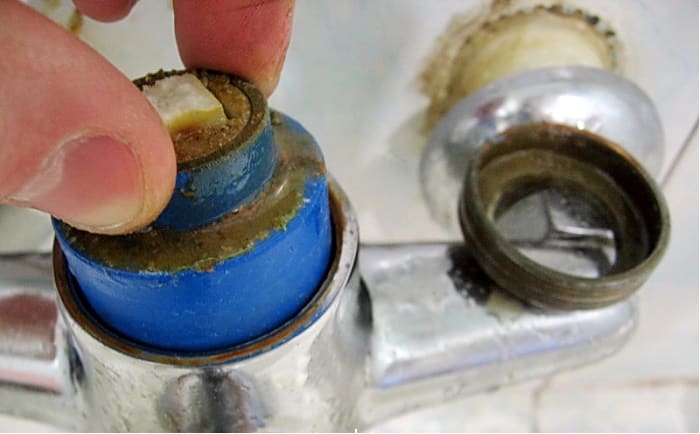

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиВстановлення картриджа в змішувач

  • Далі, прикручується фіксуюча гайка і кільце;
  • Після цього потрібно встановити важіль змішувача і пригвинтити його;

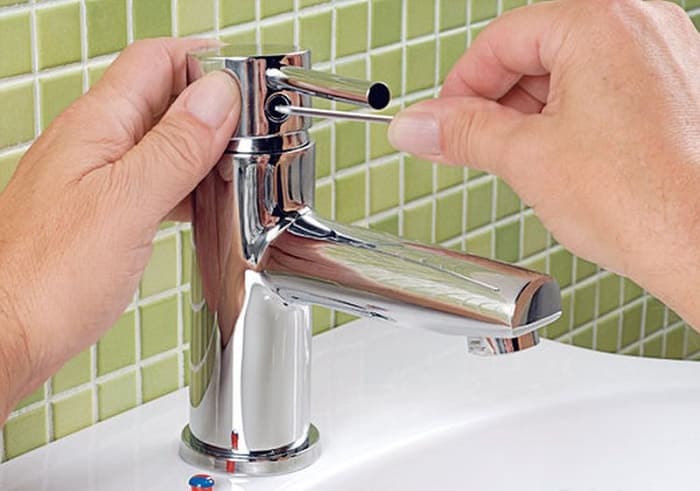

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиЗагвинчуємо гвинтик назад

  • Отвір під гвинт закривається декоративною плашкою.

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиУстановка декоративної плашки

    • Популярні розміри картриджа

    Природно, що типорозміри картриджів стандартизовані для кожної моделі змішувача. Для умивальника, раковин і душа найбільш поширені розміри 28 мм, 35 мм і 32 мм В цей же час, для ванної кімнати найчастіше застосовуються деталі від 40 мм до 46 мм (зокрема, у Grohe і Kaiser). Але чому така різниця в практично однакових змішувачах?

    Вважається, що чим більше керамічний змішувач для одинважільного крана – тим він краще. Справедливості заради, варто відзначити, що у китайських кранів (за винятком FRAP), де діаметр виливу, часто, більше, ніж у фірмових, це правило дійсно виконується. Але для фірмових моделей (Fiore Rubinetterie, Iddis, Sedal та інших) великий картридж не завжди є синонімом якості.

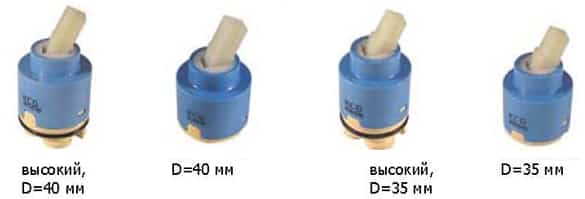

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиТехнічні характеристики (діаметри) різних картриджів змішувача

    Розглянемо технічні характеристики на прикладі картриджа з латунним штоком Touch-Z:

    • Діаметр – 45 мм;
    • Висота з ніжкою – від 60 мм до 65 мм;
    • Висота картриджа без штока – 47 мм – 50 мм

    Аналогічно за характеристиками можна вибрати картридж для змішувача на кухні. В якості прикладу розглянемо Potato. Тут важливий діаметр поворотного виливу – рекомендується використовувати розміри від 26 мм до 30 мм Для підведення шлангів використовується отвір від 38 мм до 40, в залежності від моделі.

    Перераховані розміри вважаються стандартними, але для багатьох оригінальних змішувачів вони не підійдуть через занадто великого діаметра. У таких випадках використовуються нестандартні комплектуючі на 18 мм, 20 мм і 22 мм Підведення шлангів також може проводитися в отворах 25 мм до 26 і більше.

    Різновиди картриджів для змішувачів

    Картриджі класифікуються по пристрою і принципу роботи. По пристрою бувають такі різновиди:

  • Кульові. Обладнані кулею з одним або двома отворами. Під час роботи за рахунок такого запірного механізму проводиться контроль натиску і температури води. При пересуванні важеля, кулька закриває один або обидва отвори від патрубків холодної та гарячої води, за рахунок чого і відбувається змішання;

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиТак виглядають кульові картриджі

  • Дискові. Діють аналогічно шаровим, але тут замість кульки встановлено спеціальний диск. Якщо кульові можуть встановлюватися виключно в одноважільних змішувачах, то дискові підходять і для двохвентильних варіантів.

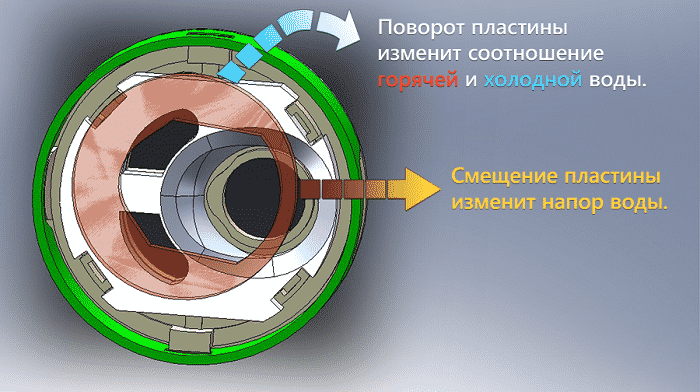

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиПринцип роботи дискового картриджа

    • По використовуваному матеріалу вони бувають:

  • Металеві;
  • Керамічні.

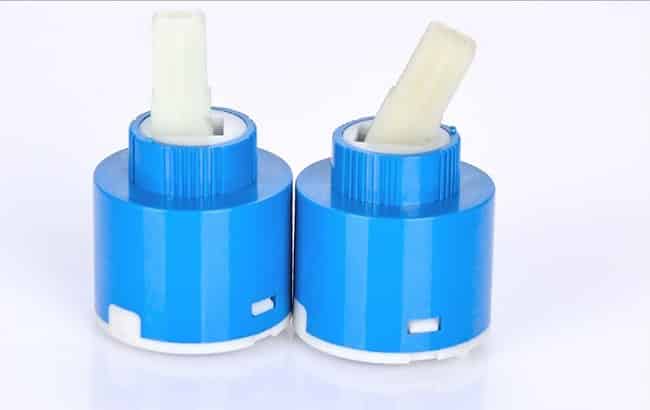

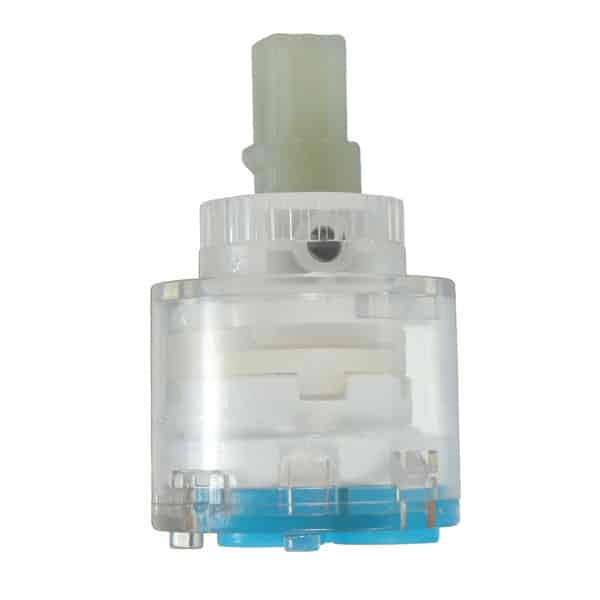

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиКартридж керамічний для змішувача GROHE

    • За принципом роботи, як озвучено вище, картриджі діляться на два виду:

  • Для одноважільних кранів;

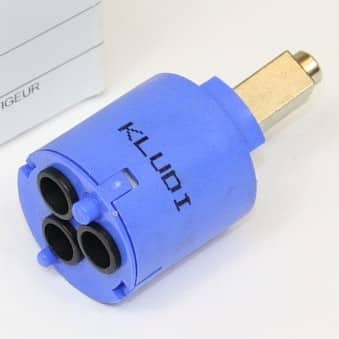

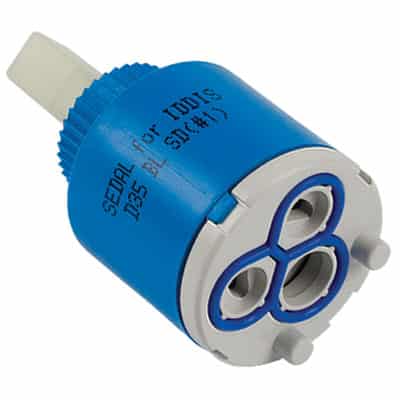

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиТиповий картридж одноважільних кранів

  • Для термостатів;
  • Душової кабіни (двохважелеві).

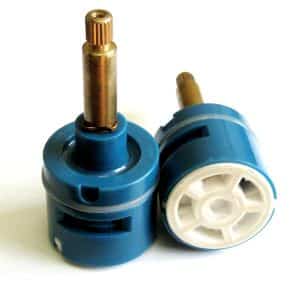

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиКартриджі змішувача душової кабіни

    • Кожен тип має свої конструктивні особливості. Наприклад, кількість отворів під патрубки і форма накладок для установки в пази.

    Керамічний картридж для змішувача

    Пристрій керамічного картриджа для змішувача являє собою просту конструкцію, де основними деталями є дві пластини. Вони щільно прилягають один до одного, за рахунок чого здійснюється контроль натиску і температури води.

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиКерамічний картридж для крана

    Одні з найвідоміших моделей – Hansgrohe і Grohe. Може використовуватися для миття на кухні, умивальника ванни і душу. Це запірний пристрій потребує регулярної змащення із-за постійного тертя керамічних пластин. При наявності течі ремонту не підлягає – у випадку поломки його потрібно буде замінити.

    Картридж для змішувача для душової кабіни

    Картридж для змішувача душової кабіни ще називається дивертор. Він призначений не тільки на 3 позиції змішування води, як стандартні деталі, а на 4 положення і більше. Кількість залежить від підключених пристроїв (наприклад, якщо використовується гідробокс то дивертор працює на 5 положень).

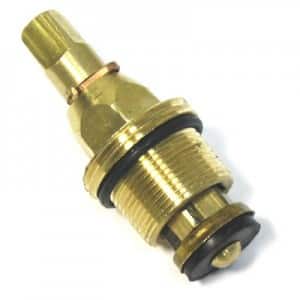

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиКартридж для змішувача душової кабіни

    Для перемикання позицій використовується латунний стрижень з пластинами, який обертається на 360 градусів навколо своєї осі. Такий кут дозволяє поєднувати кілька режимів змішування – до 6 положень важеля.

    Картридж для одинважільного змішувача

    Картридж для одинважільного змішувача (ГОСТ 25809-96) або однорукого крана, є найпоширенішим запірним пристроєм. Його робота забезпечується важелем, який може обертатися в різні сторони для зміни положення запірного пристрою картриджа. Він буває кульової та дисковий.

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиКартридж одинважільного змішувача

    Раніше його використовували виключно в раковинах ванних кімнат, але зараз він також застосовується для кухонних сантехнічних висновків і душових кабін.

    Картридж для кульового змішувача

    Картридж для кульового змішувача являє собою досить просту конструкцію, де в нижній частині пристрою є кілька отворів різних діаметрів. Їх може бути 2 однакових і 3, де одне з них більшого розміру.

    Змішання води тут виробляється за рахунок зміни положення запірного кульки. Він може перекривати одночасно усі отвори або лише половину з них, змінюючи напір води.

    Картридж термостатичний для змішувача

    Термостатичний картридж використовується для змішувача, обладнаного термостатом. З одного боку такого крана є спеціальна шкала температур, де можна вибрати потрібні параметри. Термостатичний запор постійно знаходиться в заданому положенні, підтримуючи температуру і тиск на певному рівні.

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиКартридж для термостататического змішувача

    Це пристрій часто використовується в громадських місцях, наприклад, для умивальників або біде.

    Ремонт картриджа змішувача

    Косметичний ремонт картриджа змішувача можна зробити своїми руками. Але, відразу зазначимо, що це стосується тільки поломок, пов’язаних із засміченням робочих поверхонь або зносом наполегливих кілець. Якщо стерли пластини або кульки, з’явилися тріщини і т. д., то пристрій підлягає заміні. Ні професійно, ні самостійно відремонтувати його не вийде.

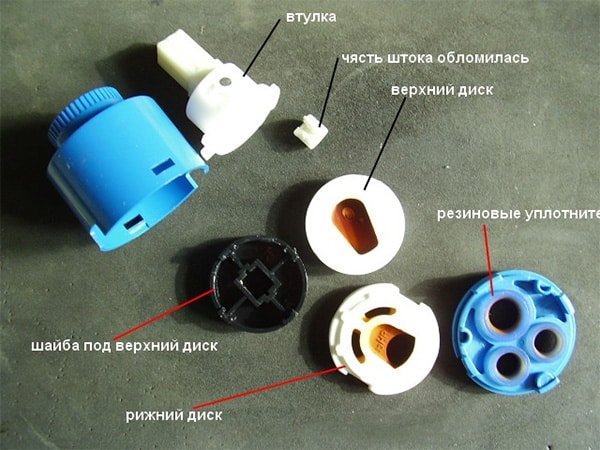

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиКонструкція картриджа розбірного

    Що можна зробити при косметичному ремонті одинважільного змішувача:

  • Змастити пластини. Мастило керамічних пластин у картриджі необхідна для зменшення сили тертя і продовження їхньої довговічності. Для цього можуть використовуватися різні масляні розчини або спеціальні герметики;
  • Регулювання термостатичного картриджа. Іноді трапляється, що пристрій при частому використанні «скидає» настройки. Для усунення цієї проблеми немає необхідності звертатися до фахівців;

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиРегулювання термостатичного картриджа

  • Найчастіше використовується кухонний змішувач, в результаті чого його картридж швидше засмічується різними частинками, які присутні у воді. Почистити робочі частини запору може за допомогою невеликої щітки, оцту або гарячої води (якщо це не заборонено інструкції користувача).

    • Відео: розбирання картриджа одинважільного змішувача

    Основні несправності

    Якщо кран протікає у вимкненому стані – то це вірна ознака поломки картриджа. Наслідки несправності можуть бути будь-які, від затоплення сусідів до космічного рахунки за комунальні послуги.

    Якщо кран не капає, у нього тече з виливу в закритому положенні або підтікає вода з носика при перемиканні режиму «Дощ» (в душі) – то треба розібрати змішувач і замінити картридж. Основна причина пропуску води може полягати в тому, що запірний механізм зносився або сам картридж тріснув.

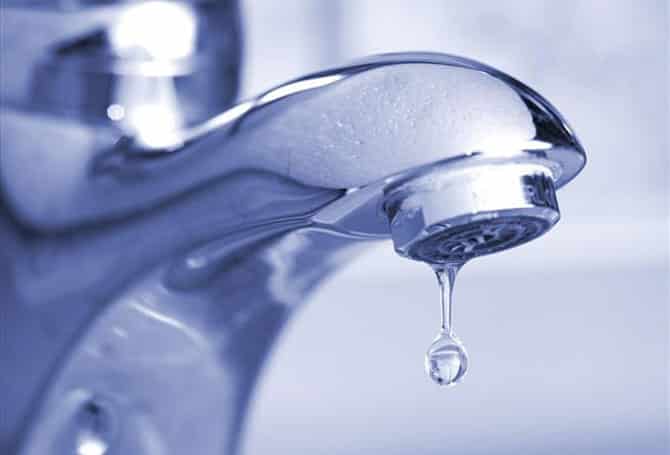

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиКапає з аератора з-за несправності змішувача (фото носить ілюстративний характер)

    Аналогічно, якщо прапорцевий або двохвентильний кран гуде, скрипить або туго повертається. Тут також може бути кілька причин:

  • Картридж підібраний не за розміром. Діаметр виливу крана трохи менше виходу картриджа або шток довше потрібного. В результаті важіль не може нормально обертатися навколо своєї осі;
  • Якщо кран сильно шумить – то це позначається різкий перепад тиску в системі. Найчастіше для усунення такої несправності досить замінити ущільнювальну прокладку в кран-букс. Корисно буде кожні кілька місяців перевіряти стан ущільнювача.

    • Як вибрати картридж для змішувача

    Щоб правильно вибрати картридж для змішувача, потрібно звертати увагу на основні характеристики пристрою. Це:

  • Конструкція. Картриджі бувають розбірні і нерозбірні. Останні більш доступні, але вони не підлягають чищенню і змащуванню, у них не можна витягти прокладки і т. д., з-за чого ламаються частіше розбірних;

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиКитайський картридж з пластиковим штоком

  • Розмір. Неправильний вибір розміру може стати не тільки причиною шуму або тугого обертання важеля. З-за порушеною роботи при контролі напору може знизитися ефективність роботи змішувача – тріснути шланг від душу або зноситися різьба у крані;
  • Форма і кількість нижніх отворів. Це –основний параметр вибору потрібного картриджа. Моделі для кухні, ванної, душа відрізняються між собою кількість пазів і виступів. Картридж з іншим кількість отворів, ніж є на крані, ви просто не зможете встановити.

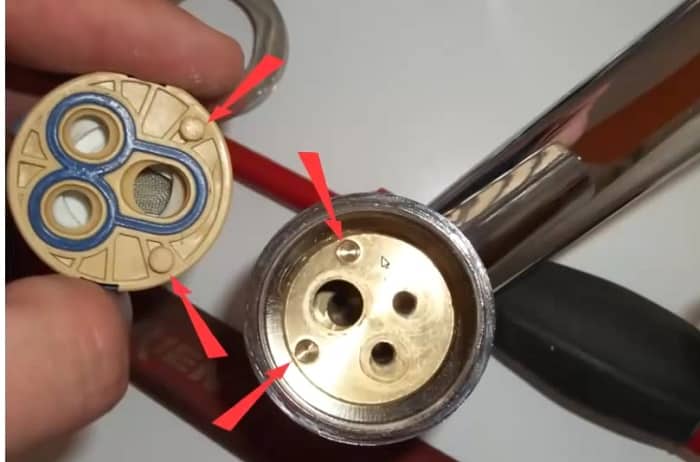

    Картридж для змішувача — заміна, розміри, різновиди, ремонт, як вибратиПази в картриджі та змішувачі

    • Природно, краще купувати якісні моделі європейський виробників. Хороші відгуки про Grohe, Кайзер і Blanco. Але, при необхідності, можна підібрати непогані китайські варіанти. Це Potato, Frap та інші.
