Каналізаційні труби і фітинги

Щоб з’єднати трубопровід, виконаний з поліпропілену, пластика або поліетилену, не завжди потрібно вдаватися до термічних операціях. Для напірних і ненапорных систем використовуються сполуки, які представляють каналізаційні труби і фітинги.

Зміст статті

  • 1 Що це таке
  • 2 Геометричні параметри
  • 3 Установка
  • 4 Огляд цін

Що це таке

Фітинг – це вид кріпильного виробу, який за допомогою різьби з’єднує між собою частини трубопроводу. Існує два типи таких кріплень:

  • Прямі;
  • Перехідні.

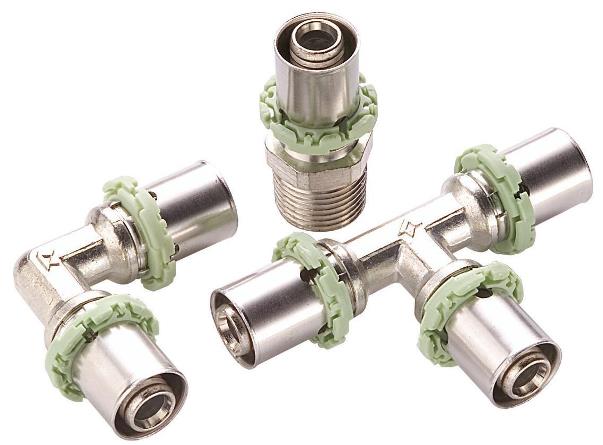

  • Каналізаційні труби і фітингиФото: фітинги з латуні

    Наприклад, фітинги для каналізаційних труб ПВХ з одним діаметром – прямі. Вони не застосовуються для з’єднання різних матеріалів комунікацій або розмірів. У той же час, щоб скріпити між собою різні діаметри труб використовуються перехідні кріплення. Також існує класифікація кріплень за матеріалом, з якого вони виготовлені. Фітинги бувають:

  • Пластикові. Для кріплення пластикових труб. Вони вважаються найбільш довговічними. Такі з’єднувачі використовують для поліпропіленових, поліетиленових і металопластикових комунікацій. Головним достоїнством є довговічність;
  • Металеві. Часто виконуються з легованої сталі, дуже поширені зараз чавунні кріплення. З металевих моделей створюють для з’єднання напірних каналізаційних труб, але найчастіше їх монтаж вимагає наявності сантехнічних інструментів (як мінімум, розвідного ключа);
  • Для з’єднання металевих і пластикових труб каналізації використовуються металопластикові фітинги. Вони, в свою чергу, поділяються на:
    • Муфти – необхідні для з’єднання частини труби з магістраллю, що використовується при врізанні. Ключовою відмінністю є наявність внутрішньої різьби;

      Каналізаційні труби і фітингиФото: фітінг муфта

    • Згони – з’єднують вже встановлені трубопроводи;

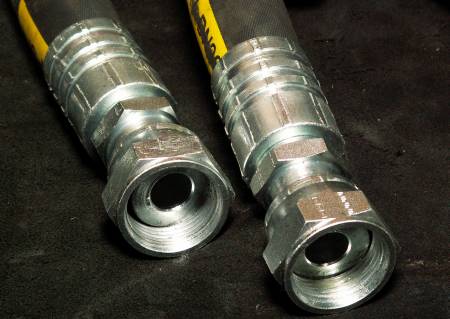

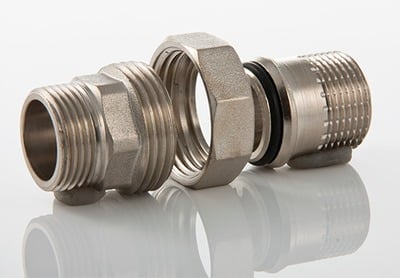

      Каналізаційні труби і фітингиФітинг згін

    • Заглушки – закривають кінцеві частини труби;

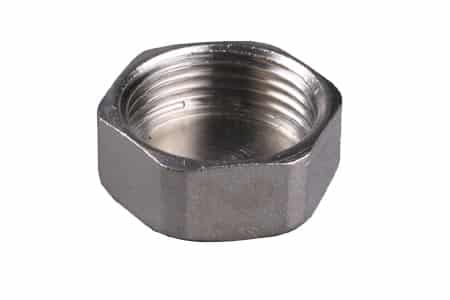

      Каналізаційні труби і фітингиФітинг заглушка

    • Трійники – застосовуються для розгалуження каналізації і водопроводу;

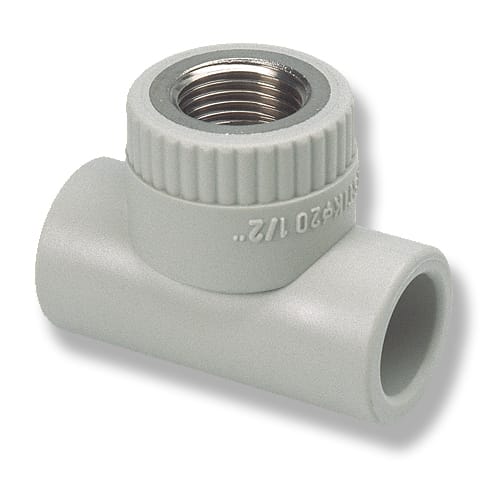

      Каналізаційні труби і фітингиФітинг трійник

    • Барильця – це фітинги-аналоги муфт, але у них різьблення розташована на верхній частині деталі, зовні. При монтажі вони вкручуються в трубу, на відміну від муфт, які надягають на неї;

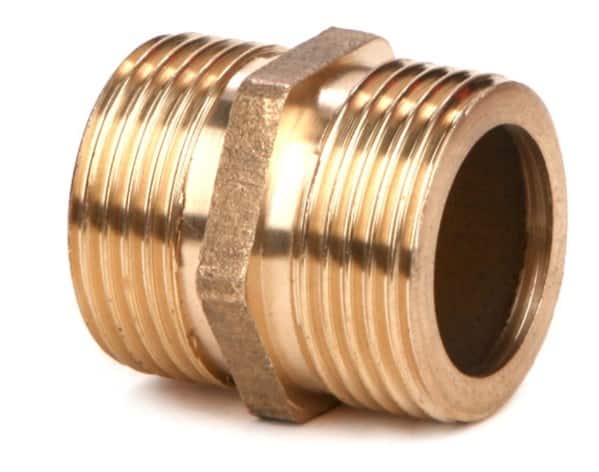

      Каналізаційні труби і фітингиФото: фітінг бочонок

    • Куточки – це з’єднувачі, які необхідні при повороті труби під прямим кутом, дуже часто використовуються при облаштуванні каналізації в квартирі.

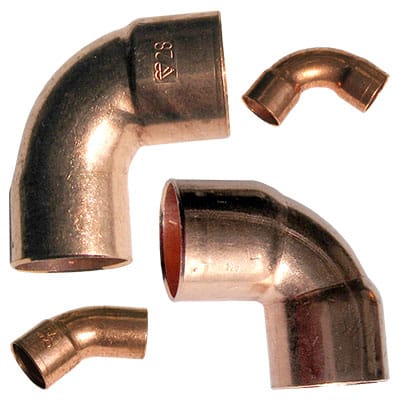

      Каналізаційні труби і фітингиКутові фітинги

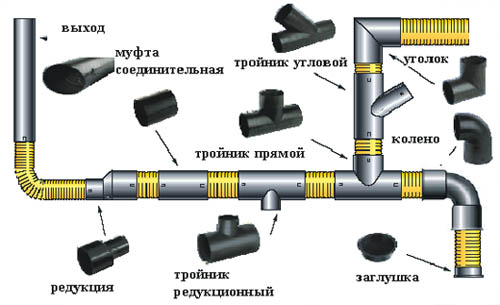

  • Щоб краще розбиратися, пропонуємо переглянути фото, які бувають фітинги на внутрішні каналізаційні труби.

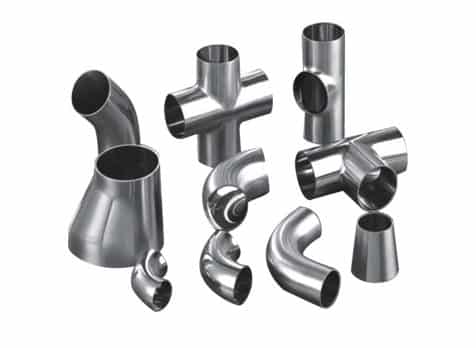

    Каналізаційні труби і фітингиВиди фітингів зі сталі

    Вибір деталей для з’єднання комунікацій потрібно проводити не тільки на основі матеріалу, але і відштовхуючись від діаметрів трубопроводу. Усі фітинги з’єднуються тільки з зовнішньою частиною трубопроводу, тому Вас цікавить саме цей параметр каналізаційної труби. Він позначається в міліметрах, цілим числом. Пам’ятайте, що при використанні іноземних кріплень, на них маркування в дюймах. Будьте уважними, щоб правильно перекласти розміри в мм

    При цьому у поліпропіленових та поліетиленових труб є два варіанти установки фітингів: механічний (в основному його використовують пластикові безнапірні труби) і зварювальний. Напірні комунікації, незалежно від їх призначення, з’єднуються між собою за допомогою термічного впливу. Тільки це забезпечує максимальну міцність, довговічність і герметичність стиків.

    Геометричні параметри

    Типові розміри, які мають фітинги та каналізаційні труби, документом визначаються ГОСТ Р 52134-2003. Згідно йому, водопровідні пластикові комунікації не можуть бути менше 10 мм, відповідно, таких фітингів теж не буває. Для зручності вибору з’єднувачів, виробники фітингів використовують таке ж позначення для певних кріплень, як і розміри труб. Наприклад, труби із зовнішнім діаметром 110 мм повинні з’єднуватися між собою муфтовыми фітингами 110 розміру.

    Такі великі кріплення називаються трапи, і зовні трохи відрізняються від звичних фасонних виробів. Винятком є вибір інших типів подібних сполук, для підбору яких потрібні дані внутрішнього діаметра або кута повороту труби.

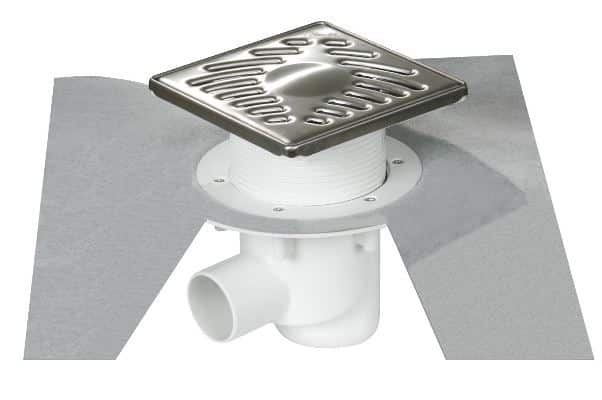

    Каналізаційні труби і фітингиФітинг трап

    Також дуже важливий крок різьби. Якщо у Вас заздалегідь готова різьблення, то вибравши фітинги з неправильним кроком, Ви не зможете встановити фасонні вироби. Якщо різьба не готова, то спочатку купується фітінг, а після під нього ріжеться різьблення.

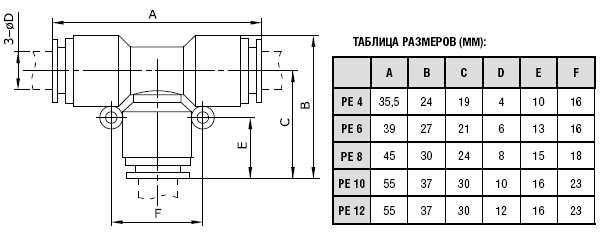

    Каналізаційні труби і фітингиРозміри фітингів

    Установка

    Щоб встановити фітинги для пластикових каналізаційних труб, потрібно попередньо провести деякі підготовчі процеси. По-перше, відключити воду в стояку, по-друге, протерти труби і очистити їх від пилу і наростів (при необхідності). Порада: зняти конденсат і бруд допоможе аркуш паперу.

    Відео: методи складання фітингів і труб

  • Потрібно обрізати трубу до потрібного розміру. Якщо трубопровід має потрібну довжину, то перевірте, щоб місце з’єднання було рівним і перебувало під прямим кутом по відношенню до труби і майбутнього з’єднанню;
  • У різних видів фітингів процес розбирання відрізняється, але, приміром, для з’єднання пластикових і металевих труб, фітінг потрібно буде розібрати. Для цього розкрутіть гайку на торці з’єднувача і зніміть кільце;
  • На трубу одягається гайка і кільце ущільнювача;
  • Після фітінг вставляється штуцером в трубу, дуже важливо вкрутити його максимально глибоко для забезпечення міцного кріплення;
  • Виробництво таких кріплень забезпечує довговічність різьбового з’єднання, тому сміливо вкручуйте фітинг в каналізаційну трубу до упору. Як тільки ущільнювальне кільце максимально пригорнулося (але не зігнулося), покрийте стик спеціальними герметиками і залиште на кілька годин для застигання.
  • Будьте обережні після ручної нарізки різьблення. Перед установкою з’єднувача уважно перевірте різьби на наявність стружки, у разі виявлення обережно змахніть її ганчірочкою. Якщо це не зробити – труб може пошкодитися зсередини гострим уламком металу.
  • Каналізаційні труби і фітингиВаріант установки фітингів

    Огляд цін

    Щоб купити каналізаційні труби і фітинги, Вам потрібно буде відвідати сантехнічні магазини. Вартість комунікацій безпосередньо залежить від їх розміру, матеріалу і кількості. Оптом дешевше, багато виробників навіть забезпечують доставку на будинок при покупці партії труб.

    Каналізаційні труби і фітингиФото: фітинги європласт

    Ціна на фітинги на каналізаційні труби Sinikon становить від 7 рублів до 370 залежно від діаметра. Uponor цінуються трохи вище, розцінки компанії починаються від 12 рублів. Європласт коштують від 30 рублів, а Valsir від 25.
