Каналізаційні колодязі: класифікація, пристрій, монтаж, відкачка

Облаштування каналізації входить в число першочергових завдань для створення умов для комфортного проживання в приватному будинку або дачі. Каналізаційних колодязь — важливий елемент системи, розглянемо докладно, яких типів він буває, а також пристрій кожного з них.

Зміст статті

  • 1 Класифікація колодязів
  • 2 Пристрій
  • 3 Рекомендації для тих, хто хоче побудувати колодязь своїми руками
  • 4 Монтаж
  • 5 Відкачування каналізаційних колодязів

Класифікація колодязів

В залежності від призначення колодязь може бути:

оглядовим, такий тип встановлюється на прямій магістралі системи, щоб можна було контролювати її роботу;

Каналізаційні колодязі: класифікація, пристрій, монтаж, відкачкаОглядового (контрольний) тип

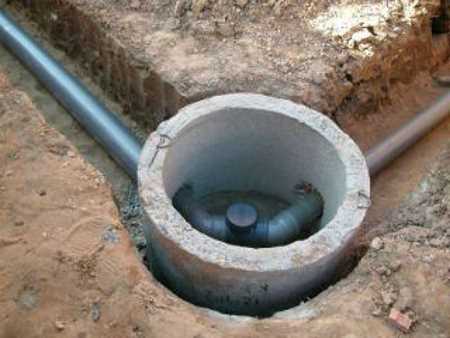

поворотним, його встановлюють там, де виникає необхідність робити поворот труби, оскільки в таких місцях великий ризик виникнення засмічення;

Каналізаційні колодязі: класифікація, пристрій, монтаж, відкачкаПоворотний тип

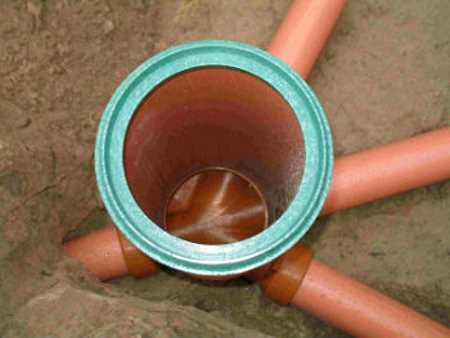

вузловий, призначений для місць, де здійснюється розводка каналізаційної магістралі;

Каналізаційні колодязі: класифікація, пристрій, монтаж, відкачкаВузловий тип

перепадный, передбачається для установки в тих місцях, де є перепад між рівнем закладки труб, наприклад, із-за складного ландшафту місцевості на ділянці;

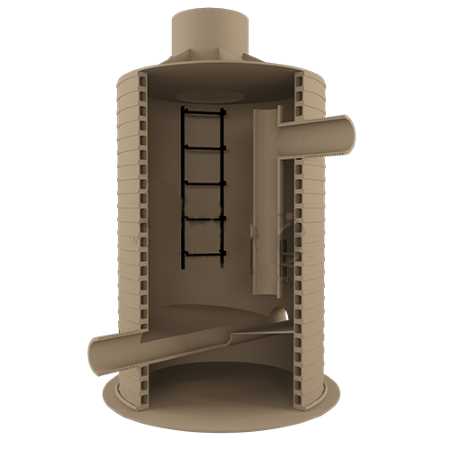

Каналізаційні колодязі: класифікація, пристрій, монтаж, відкачкаРозріз, що дозволяє побачити пристрій колодязя перепадного типу

накопичувальний та фільтраційний, перший служить для акумулювання стоків, другий — для їх очищення.

Зауважимо, що для прокладки інших інженерних систем також можуть використовуватися колодязі, наприклад, телекомунікаційний або гаситель напору (в трубопроводах).

Пристрій

Форма колодязів для каналізаційної системи може бути будь-який, що стосується матеріалу, то лоток можна зробити із збірного залізобетону (бетонних кілець), цегли або використовувати для цієї мети готові пластикові ємності.

Кожен з матеріалів має свої особливості. Наприклад, якщо будувати криницю для каналізації, використовуючи бетонні конструкції, то слід враховувати, що ЗБВ кільце буде проблематично встановити без спецтехніки, з-за чого зросте ціна проекту.

В якості прикладу наведемо типовий проект, на якому зображено пристрій накопичувального каналізаційного колодязя.

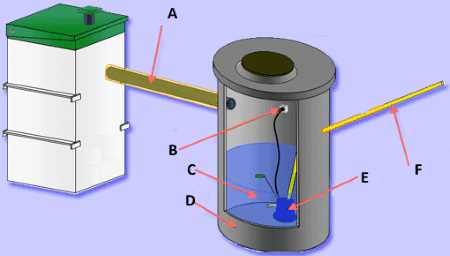

Каналізаційні колодязі: класифікація, пристрій, монтаж, відкачкаКонструкція (схема)колодязя з насосом для каналізаційної системи

Позначення на малюнку:

  • A – труба, по якій надходять стоки з септика;
  • D – корпус колодязя;
  • C – очищені води;
  • E – насос для відкачування очищених вод;
  • B – розетка для підключення насоса;
  • F – дренажна труба.

Зауважимо, що колодязь не обов’язково може бути збірний, у продажу є готові конструкції, наприклад, такі марки як ККП, ККС, КС, КЛ і т. д. Якщо дозволяє кошторис будівництва, то краще купити готову конструкцію, що представляє собою цілий поліетиленовий бак. Зауважимо, що існують і металеві ємності.

Рекомендації для тих, хто хоче побудувати колодязь своїми руками

При облаштуванні каналізаційної системи необхідно дотримуватися стандартів, описаних у санітарних нормах. Якщо ви не знаєте цих вимог, то для розробки проекту системи каналізації краще залучити фахівців. Тим, хто вирішив самостійно зайнятися цим завданням, дамо кілька рекомендацій, що дозволяють краще влаштувати каналізацію:

  • для початку потрібно вибрати місце, в якому буде висновок з фундаменту будівлі каналізаційної труби і, виходячи з цього, вирішити, в якій стороні буде розташування колодязя;
  • СНИП чітко вказує, якою має бути відстань між каналізаційними колодязями (не більше 15м.), і їх віддаленість від джерел, де набирається питна вода (30м.). Перший колодязь повинен розташовуватися від будинку не далі 12м і не ближче 3м;
  • труба, яка виходить з дому і йде до першого колодязя, повинна бути прямою, якщо в силу якихось причин необхідно зробити поворот, обов’язково встановлюйте в цьому місці колодязь студійного типу. Власне, їх необхідно ставити скрізь, де відбувається поворот труб.

Важливо, щоб складаючи креслення системи, ви врахували всі перераховані вище нюанси, тоді в її ефективному функціонуванні можна не сумніватися.

Окремо необхідно приділити увагу такому питанню, як розміри (об’єм)колодязя накопичувального типу. Багато хто вважає, що чим він буде більше, тим краще, оскільки рідше доведеться викликати асенізаторську машину для очищення. З таким твердженням важко не погодитись, але необхідно враховувати, що очищення в такому випадку потребує більше зусиль.

Існує розрахунок, який дозволяє визначити мінімальний обсяг для колодязів накопичувального та фільтраційного типу. Вважається, що в процесі життєдіяльності осіб на добу витрачає близько 150 л. води. Виходячи з цього можна визначити, наприклад, що для сім’ї з п’яти чоловік протягом доби витрата складе 750 л.

Колодязь повинен мати об’єм, що дозволяє акумулювати стоки протягом мінімум трьох днів, отже, в нашому випадку це 2,3 м3.

Слід взяти до уваги, що даний тип розрахунку досить спрощений, оскільки він не враховує багато особливості, наприклад, витрата води побутовими приладами. Ми рекомендуємо роблячи розрахунок, враховувати всі можливі варіанти. Зауважимо, що встановлений лічильник води значно спростить таку задачу.

Монтаж

Установка колодязя, як правило, не пов’язана зі складнощами, цей процес відбувається за наступним алгоритмом дій:

  • потрібно викопати котлован необхідного обсягу (рекомендуємо земляні роботи і встановлення робити в один день, в іншому випадку яма може наповнитися дощовими або ґрунтовими водами, що призведе до обвалення стін). Не рекомендується копати глибокий котлован, по-перше, не можна виходити на рівень грунтових вод, по-друге, велика глибина утруднить ремонт і чищення конструкції;
  • для герметичних колодязів каналізаційного типу викладається дно, і встановлюється гідроізоляція. При цьому потрібно, щоб був створений ухил у бік того місця, де буде розташовуватися люк;
  • коли дно готове, зводяться стіни колодязя для каналізації і проводиться їх футеровка (якщо потрібно) та герметизація;
  • після того, як коли стіни готові, проводиться врізка труби, по якій будуть надходити стоки;
  • на останньому етапі встановлюється перекриття, і коли воно готове, зверху конструкцію необхідно закрити теплоізолюючим матеріалом і засипати. Зауважимо, що якщо взимку з каналізаційного колодязя валить пар, то це говорить про те, що відсутня (або неправильно укладено) утеплення.

Звертаємо увагу на те, що горловини люків колодязя повинні бути вище рівня землі, і на них потрібно встановити кришки. Діаметр люка повинен бути достатнім для проникнення в колодязь при його чищенні. Для зручності під люками бажано встановити сходи.

Не слід забувати про вентиляцію, ГОСТ вимагає, щоб висота над землею отвору, через який надходить повітря, була не менше 60 див.

Відкачування каналізаційних колодязів

Запорукою ефективної роботи каналізації є її правильна експлуатація, в яку входить профілактика. Під нею розуміється регулярна відкачування та чистка всіх елементів системи, в тому числі і каналізаційних колодязів. Регулярність цієї процедури залежить як від типу конструкції, так і від обсягу ємності для акумуляції стоків.

Нерегулярна очищення може стати причиною скупчення сміття в системі, заторів, а також того, що з’явиться неприємний запах з колодязя каналізації.

Навіть септики, у яких є дренажний насос, вимагають регулярного чищення (як правило раз на два-три роки), оскільки на дні накопичується мул та інше сміття. Чистка може здійснюватися наступними способами:

  • за допомогою спеціального илососного обладнання;

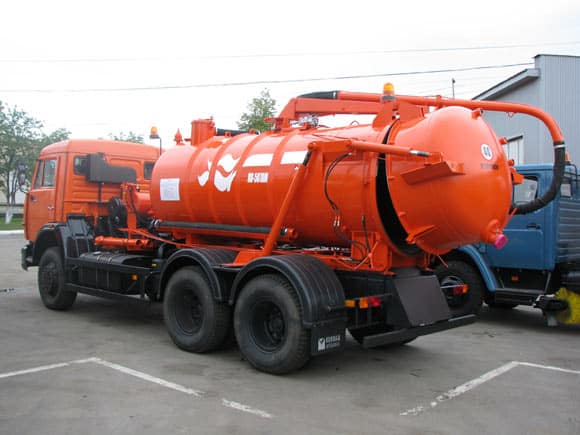

Каналізаційні колодязі: класифікація, пристрій, монтаж, відкачкаМашина з встановленим обладнанням илососным

  • методом вакуумного відкачування;
  • водобійні спосіб (тобто промивання водою, що подається під сильним натиском);
  • використовуючи хімічні реактиви;
  • термічним (різниця з гідродинамічним способом полягає в тому, що в процесі використовується гаряча вода).

У перших двох варіантах для очищення потрібно звернутися в асенізаторську службу, останні три способи можуть бути виконані самостійно.

Зазначимо, після того, як каналізаційний колодязь очищений (не важливо яким способом це здійснювалося), потрібно виконати ручну обробку, тільки в цьому випадку результативність процесу буде максимальною.
