Гофровані труби — розміри, гідності, особливості монтажу

Гофри застосовуються в різних галузях народного господарства. Наприклад, гофровані труби встановлюються для водопроводу, опалення, вихлопної системи вентиляції, каналізації і т. д.

Матеріал, з якого виготовляється гофра, залежить від її призначення, а також умов, в яких буде відбуватися експлуатація. Для цього прийнятий відповідний ГОСТ, в якому зазначені технічні характеристики для гофрованих труб того чи іншого типу.

Найбільш поширеними матеріалами є:

  • метал(звичайна, нержавіючий та оцинкована сталь);
  • полівінілхлорид (ПВХ)
  • поліетилен і поліпропілен (ППЛ)
  • поліамід і т. д.

Гофровані труби — розміри, гідності, особливості монтажуЧервона поліамідна гофра

Розглянемо сферу застосування найбільш поширених типів.

Зміст статті

  • 1 Металеві гофри
  • 2 Термопластовые аналоги
    • 2.1 Гофра ПВХ
  • 3 Розміри
  • 4 Гідності термопласту
  • 5 Пов’язані з монтажем особливості
  • 6 Технології з’єднання

Металеві гофри

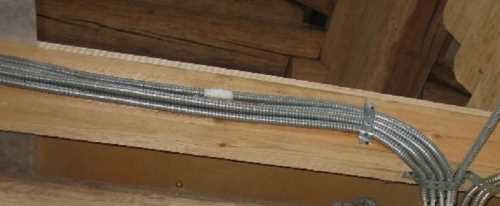

З появою пластикових аналогів цей тип став менш затребуваний, але існують сфери застосування, де він використовується і зараз. Наприклад, для прокладки проводки по пальному матеріалу в обов’язковому порядку повинна встановлюватися гнучка металева спиральновитая труба (гофрованого типу), її діаметри 25, 32 міліметрів і більше.

Гофровані труби — розміри, гідності, особливості монтажуЕлектропроводка в металевій гофре ДКС (DKC)

Зауважимо, що для проведення можуть використовуватися негорючі електротехнічні труби гофрованого типу, у яких алюмінієва оплетка, але їх ціна досить висока.

Відео по темі:
[relatedYouTubeVideos max=”3″]

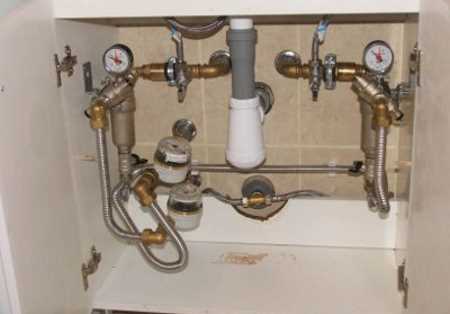

Цей вид труб також використовується в опалювальних (для теплої підлоги) і водопровідних системах. Враховуючи малий радіус вигину, їх встановлюють в тих випадках, коли обмежені умови не дозволяють використовувати звичайні типи труб (наприклад при підключенні унітазу і кранів на мийці).

Гофровані труби — розміри, гідності, особливості монтажуПідключення лічильників, використовувалася відпалений гофра Нептун

Як правило, в цьому випадку застосовується двостінна (двошарова) гофрована труба, захисна оболонка якої робиться з нержавійки. Всередині, як правило, встановлені гумові труби.

Використовуючи фітинги, водопропускні труби гофрованого типу можуть з’єднуватися між собою або підключатися до водопровідної системи. Крім цього їх застосовують для створення відводу. Якщо необхідно встановити на кінець гофри гайку, знадобиться вальцеватель.

Гофра з нержавіючої сталі також може використовуватися для димоходу.

Термопластовые аналоги

Якщо металева (нержавіюча) труба гофрованого типу все ще використовується у водопровідних системах, то для зовнішньої каналізації та дренажних систем застосовуються їх пластикові аналоги.

Гофра ПВХ

Полівінілхлоридні (ПВХ) вироби відрізняються невеликою вагою, нескладним монтажем і доступною вартістю. Але як показала практика використання, експлуатаційні параметри цього матеріалу не завжди відповідають необхідним вимогам.

Тим не менш гофровані труби з самозатухаючого ПВХ 20 мм, 16 мм і т. д. широко застосовуються для зовнішньої і внутрішньої проводки, а 110 мм для витяжки або зливової каналізації.

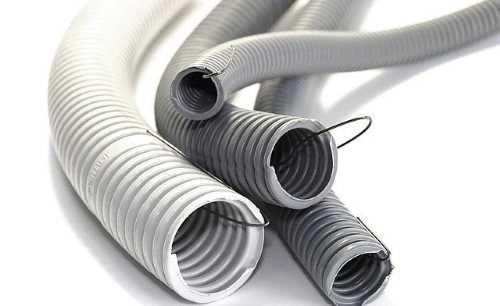

Гофровані труби — розміри, гідності, особливості монтажуГофра IWS з протяжкою (зондом)для кабелю

Дані модифікації нерідко використовують як вентиляційні, а також з їх допомогою може підключатися фанова труба до системи каналізації.

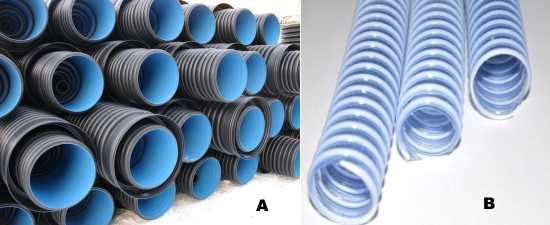

Гофровані труби — розміри, гідності, особливості монтажуГофра а)для зовнішньої каналізаційної системи; b) пластикова прозора труба для внутрішньої каналізації

Поліетиленові труби гофрованого типу не взаємодіють з активними хімічними речовинами, що допускає їх застосування в системах промислових стоків.

Розміри

Вибір типорозмірів гофрованих труб залежить від необхідної за умов експлуатації кільцевої жорсткості, відповідного внутрішнього і зовнішнього діаметрів, а також ваги труби. Нижче показу таблиця для класу SN 8 (жорсткі труби).

Діаметр зовнішньої поверхні (мм)Діаметр внутрішньої поверхні (мм)Товщина стінки (мм)Вага одного метра (кг)110,091,00,800,95125,0107,00,801,10160,0139,00,801,70200,0176,01,102,30250,0216,01,403,50315,0271,01,605,40400,0343,02,08,30500,0427,02,8012,60630,0535,03,3017,7800,0678,04,1032,501000,0851,05,046,501200,01030,05,064,50

Переваги термопласту

Труби гофрованого типу відповідають практично всім вимогам, що пред’являються до каналізаційних систем, а саме:

  • надійним гідравлічним характеристиками;
  • стійкістю до механічного навантаження;
  • забезпечується довгострокова надійність з’єднання;
  • відсутність реакції на містяться в стоках хімічно активні речовини;
  • відсутність корозії;
  • несхильність до стирання;
  • практично не відкладаються відкладення (стійкість до заростання);
  • швидка установка;
  • доступна вартість.

Крім перерахованих вище вимог необхідно відзначити наступні переваги двошарових ПНД труб гофрованого типу:

  • збереження удароміцності, механічної стійкості, опору до стирання навіть при негативній температурі навколишнього середовища;
  • більш висока (порівняно з аналогами) кільцева жорсткість, що пояснюється використанням спеціального матеріалу і розробкою конструкції, оптимально відповідає технічним вимогам;
  • завдяки технології зварювання встик, монтаж не займає багато часу і не викликає труднощів;
  • широке різноманітність фітингів дозволяє сконфігурувати систему каналізації будь-якої складності;
  • невелика вага виробів суттєво спрощує процес монтажу і транспортування;
  • тривала експлуатація не вимагає дорогого обслуговування.

Пов’язані з монтажем особливості

Подвійна дренажна (перфорована)або каналізаційна труба гофрованого типу може бути покладена в грунт не глибше 15 метрів. При прокладці трубопроводу в траншею слід дотримуватися технології закладки. Зокрема, в якості засипки необхідно використовувати матеріал правильно підібраного гранулометричного складу.

При цьому розмір фракцій складу не повинен бути більше ширини гофрованого профілю, в цьому випадку забезпечується рівномірна засипка.

Якщо укладаються дренажні труби, їх обов’язково обмотують геотканью.

Технології з’єднання

З’єднання труб гофрованого типу може здійснюватися за двома технологіями:

зварювання встик. Вона може проводитися на тому ж обладнанні, яке призначене для сполук звичайної ПЕ труби. Вибір режиму здійснюється залежно від того, яка товщина стінок конструкцій;

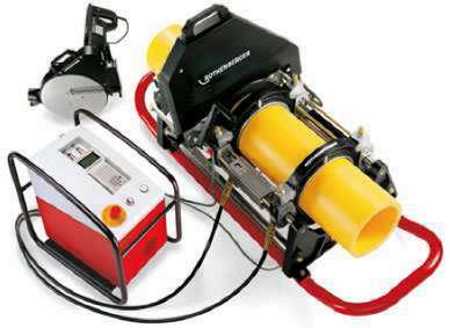

Гофровані труби — розміри, гідності, особливості монтажуОбладнання для зварювання пластикових гофри

сполучна муфта і кільце (для ущільнення). Процес відбувається таким чином:

  • гумове кільце надягають на паз, утворений гофрованим покриттям. Причому, для діаметрів в межах від 125 до 200мм використовується другий паз, а для труб більшого розміру — перший;
  • після чого проводиться з’єднання за допомогою муфти.

Гофровані труби — розміри, гідності, особливості монтажуРізні види муфт для з’єднання

Для більш високої надійності і герметичності додатково може бути встановлено на паз, між гофрованими ребрами, кільце ущільнення місця з’єднання. При цьому профіль ущільнення направляється в сторону, протилежну торця труби. Завдяки цьому місце з’єднання стає більш щільним, а також виключається попадання в трубопровід грунтової або талої води.
Що необхідно знати про особливості проектування

Проектування каналізації, незалежно від її конфігурації, повинно провадитися з урахуванням оптимізації вартості реалізації системи. Не менш важливий фактор — довговічність.

Для вирішення поставленої задачі повинні враховуватися такі параметри, як: схема траси, матеріал з якого вона буде виготовлена, вартість монтажних робіт та подальшого обслуговування, а також швидкість потоку.

Гофровані труби розраховані на потік зі швидкістю від 0,5 до 4,0 м/с, якщо транспортуються стічні води і 0,5-7,0 м/сек для дощових.

На що звертати увагу при покупці?

В першу чергу необхідно звертати увагу на виробника. Добре зарекомендували себе такі російські та зарубіжні бренди: Рувинил, Екопласт, Корсіс, Кофулсо, Lavita. Враховуючи, як зросла останнім часом виробництво підробок, перш, ніж купити гофровані труби, перевіряйте наявність сертифіката відповідності.
