Фітинги для труб ПНД — компресійні, латунні: способи з’єднань

Фітинги для труб ПНД (поліетилен низького тиску) затребувані в житловому та приватному будівництві, їх використовують в якості сполучної арматури для холодного водопостачання, систем каналізації та газопроводу. Як правило, вони можуть витримувати тиск робочого потоку до 10атм для газу або 16атм, якщо транспортується вода.

Фітинги для труб ПНД — компресійні, латунні: способи зєднаньРізні види сполучної арматури

Фітинги забезпечують надійний і якісний монтаж труб НПД, який не займає багато часу і не вимагає особливих зусиль, наприклад, компресійні муфти можна встановлювати, використовуючи тільки ключ.

Продаж цих виробів налагоджено практично у будь-якому місті, тому проблем придбанням не виникне. На вартість сполучної арматури впливає тип, розміри, а також різні види технічних параметрів.

Зміст статті

  • 1 Типи виробів
  • 2 Зварювання встик
  • 3 З’єднання електромуфтового зварювання
  • 4 Обжимний (цанговий) спосіб
  • 5 Фланцеві з’єднання (перехідники для металевих і металопластикових труб)
  • 6 Приблизний рівень цін

Типи виробів

Фітинги, використовувані при монтажі труб, виготовлених з ПНД, прийнято класифікувати за типом з’єднання, в даний час існують наступні варіанти:

  • використання електромуфтового зварювання;
  • обжимний (цанговий) метод з’єднання;
  • зварювання встик;
  • фланцеві з’єднання.

Відповідно, для кожного способу потрібно використовувати свій тип сполучної трубної арматури. Розглянемо докладно кожний з них.

Відео: Компресійні фітинги ПОН, муфти, відводи

Зварювання встик

Для даного способу сполучна арматура не знадобиться, оскільки труби варяться безпосередньо встик. Зварювання дозволяє забезпечити практично будь-яке конструктивне рішення.

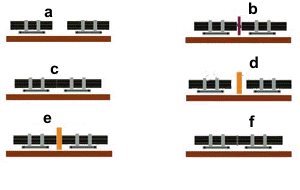

Фітинги для труб ПНД — компресійні, латунні: способи зєднаньЕтапи зварного з’єднання

На малюнку показані всі етапи цього процесу:

  • a — центрування труб відносно один одного;
  • b – з торців труб знімається фаска, ширина її від двох до трьох міліметрів. Після цього торці очищаються і знежирюються;
  • c – торці перевіряються на співвісність;
  • d, e – використовуючи нагрівач, закріплений між торців, розплавляється поліетилен;
  • f – труби з’єднують, під час цього процесу необхідно не допустити їх повороту і зсуву.

Остигле з’єднання відразу готовий до експлуатації.

Основні переваги:

  • низька вартість;
  • швидкий монтаж.

Недоліки:

  • з’єднати труби без зварювального обладнання не представляється можливим;
  • зварювання допускається тільки в тому випадку, коли товщина труб більш 5мм.

З’єднання електромуфтового зварювання

Така технологія допоможе у випадках, якщо неможливо застосувати звичайну зварювання, наприклад, коли на місце з’єднання не можна встановити зварювальне обладнання. Сполучна арматура для труб з ПНД являє собою електрозварні фітинги (муфти), на які встановлено відкрита електронагрівальна спіраль.

Фітинги для труб ПНД — компресійні, латунні: способи зєднаньСполучна арматура для електромуфтового зварювання

Щоб з’єднати труби цим методом, необхідний зварювальний апарат, обладнаний сканером штрихкоду, фото такого пристрою показано на малюнку нижче.

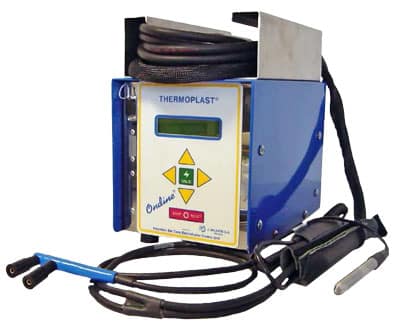

Фітинги для труб ПНД — компресійні, латунні: способи зєднаньАпарат для електромуфтового зварювання

Процес з’єднання виконується за наступним алгоритмом:

  • підготовчий етап, він полягає в тому, що перед зварюванням поліетиленових труб їх торці очищають і знежирюють;
  • труби засовують в розтруб муфти, а заставної термоелемент підключається до апарату для зварювання;

Фітинги для труб ПНД — компресійні, латунні: способи зєднаньПідключений до апарату фітінг

  • використовуючи сканер, зчитується нанесений на корпус сполучної арматури штрихкод, це потрібно для встановлення необхідного режиму;
  • після включення розплавляється шар поліетилену, при цьому від нагрівання відбувається розширення труби, в результаті чого вона притискається до муфті;
  • апарат автоматично відключається, відповідно до обраного режиму, після природного охолодження з’єднання готове до експлуатації.

Цей метод хороший тим, що не вимагає спеціальних навичок, навчитися йому зовсім нескладно. Але є істотний недолік такої технології з’єднання труб з ПНД – високі ціни на зварювальне обладнання та фітинги.

Обжимний (цанговий) спосіб

Різьбові (цангові)з’єднання труб, виготовлених з ПНД, користуються більшою популярністю, ніж інші способи, це пов’язано з тим, що немає необхідності вдаватися до допомоги дорогого спеціалізованого обладнання.

Всі монтажні роботи можна зробити звичайним інструментом, в рідкісних винятках може знадобитися ключ (коли обтискні гайки діаметром від 63 до 110мм).

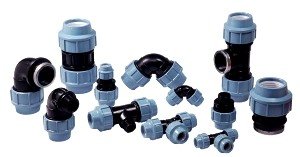

Фітинги для труб ПНД — компресійні, латунні: способи зєднаньЦанговая сполучна трубна арматура

Зауважимо, що крім сполучної трубної арматури для обтискного з’єднання випускається і запірна, тобто, на яку встановлені крани, що значно розширює сферу її застосування при проведенні водопроводу.

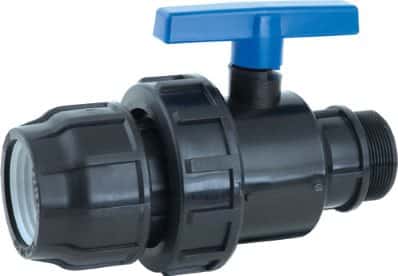

Фітинги для труб ПНД — компресійні, латунні: способи зєднаньРізьбовий фітинг з краном

Використовуючи компресійні фітинги для з’єднання труб, виготовлених з ПНД матеріалу, діаметром 20, 32, 50мм і т. д., можна самостійно зібрати надійну і довговічну систему водопостачання будинку або квартири. Це нескладно зробити, якщо дотримуватися наступних рекомендацій:

  • вибирайте трубна арматура відомих виробників, наприклад, Tiemme або Unidelta, це дозволить уникнути численних проблем в процесі експлуатації;
  • під’єднання виконуйте до стандартної різьби, яку бажано попередньо очистити і відкалібрувати;
  • не затягуйте різьблення до упору, завжди залишайте вільними один-два витка;
  • для ущільнення можна використовувати спеціальну тефлонову стрічку, герметик або, в крайньому випадку, льняне клоччя. Пам’ятайте, що фітинги пластикові, а не металеві, тому не потрібно прикладати до них велике зусилля при закручуванні;
  • рекомендується встановлювати з’єднувальні елементи на прямій ділянці, у цьому випадку ризик, що трубу виверне або сплющит мінімальний;
  • для надійної фіксації труб великого діаметра при затягуванні гайки користуйтеся ключем.

Щоб з’єднати між собою труби, виготовлені з ПНД матеріалу, обтискним способом, можна використовувати і латунні фітинги, які хоч і коштують значно дорожче, але володіють багатьма перевагами, а саме:

  • муфти більш надійні і міцні, ніж аналоги з поліетилену;
  • у них більш високий поріг напірного тиску, що забезпечує стійкість до гідроударів;
  • матеріал не схильний до корозії;
  • при затягуванні гайки можна не турбуватися, що різьба зірветься.

Єдиний недолік, як вже згадувалося вище, — це висока вартість, але якщо ви можете собі дозволити не економити на якості, то рекомендуємо використовувати саме цей тип сполучної трубної арматури.

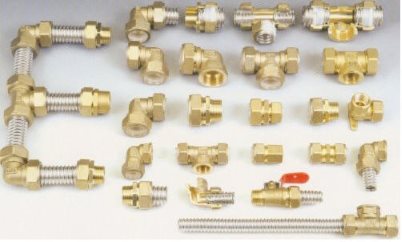

Фітинги для труб ПНД — компресійні, латунні: способи зєднаньФітинги з латуні

Фланцеві з’єднання (перехідники для металевих і металопластикових труб)

Без такого типу трубної арматури неможливо обійтися, якщо необхідно забезпечити перехід від труб, виготовлених з ПНД, до металевих, наприклад, для підключення до стояка.

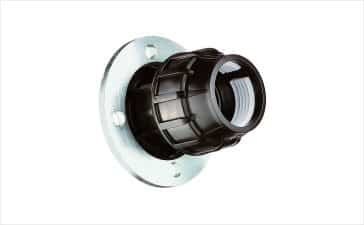

Фітинги для труб ПНД — компресійні, латунні: способи зєднаньСполучна арматура фланцевого типу

Приблизний рівень цін

Наведемо рівень цін в різних містах Росії для найбільш поширеного типу з’єднувальних елементів для ПНД труб, а саме, компресійних фітингів, ця інформація може бути корисна, якщо ви збираєтеся їх купити, але немає часу робити порівняльний аналіз.

МістоЦіна ($)МістоЦіна ($)Москва0,80Єкатеринбург0,85Казань0,84Нижній Новгород0,82Самара0,90СПб0,80Тула0,86Челябінськ0,84

Середній рівень цін на фітинги для труб ПНД в різних регіонах Росії приблизно однаковий, вартість пристрою в Нижньому Новгороді, Самарі, Челябінську і Москві приблизно на одному рівні. Огляд проводився для роздрібних цін, відповідно, оптова ціна буде нижче.
