Фітинги для металопластикових труб — види, як виробляти з’єднання

Фітинги для металопластикових труб відіграють роль сполучних елементів, завдяки яким можна здійснити швидкий монтаж трубопровідної арматури, підключити крани або прилади контролю і т. д. Зауважимо, що зварні фітинги поступово витісняються з ринку.

Зміст статті

  • 1 Види з’єднувальних елементів
  • 2 Різьбові фітинги
  • 3 Метод з’єднання обпресуванням
  • 4 Інструкція, як виробляти з’єднання
  • 5 З’єднувальні елементи ПУШ типу
  • 6 Орієнтовна вартість

Види з’єднувальних елементів

В залежності від призначення фітинги можуть відрізнятися за формою, на малюнку нижче представлені найбільш поширені варіанти.

Фітинги для металопластикових труб — види, як виробляти зєднанняФото: різні форми з’єднувальних елементів (фітинги)

На малюнку представлені наступні форми:

  • A, B, C – прямі, як правила їх використовують для з’єднання труб між собою;
  • D, E, F – кутові, дозволяють виконати з’єднання під кутом;
  • G, H, I – трійники, застосовуються при складній розведення, або для підключення контрольних приладів, наприклад, визначають тиск робочого середовища в трубопроводі;
  • J – хрестовина, також, як і трійники використовується при складній розводці трубопроводу;
  • K, L – водорозетки, служать для підключення змішувачів.

Крім форми, з’єднувальні елементи для металопластикових труб прийнято поділяти на види за способом кріплення: різьбові (обтискні або цангові), а також ПУШ та прес фітинги. Має сенс розповісти більш докладно про кожен з цих типів.

Різьбові фітинги

Щільність з’єднання в даному типі пристроїв забезпечується за рахунок розтискного кільця, на який чинить тиск гайка при закручуванні. Конструкція подібних з’єднувачів показу на малюнку.

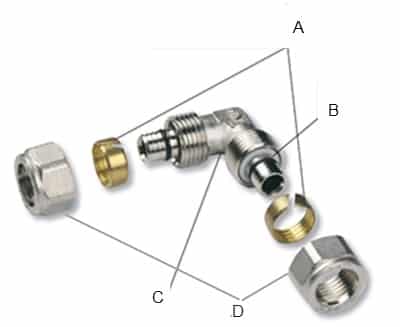

Фітинги для металопластикових труб — види, як виробляти зєднанняРізьбове пристрій кутової форми

На малюнку позначені:

  • A – обтискні кільця;
  • B – гумовий ущільнювач (прокладка);
  • C – корпус пристрою;
  • D – затискні гайки.

До числа переваг, якими володіє даний тип, можна віднести:

  • простий монтаж, що не вимагає наявності спеціалізованих інструментів і певних навиків роботи з ними, достатнього звичайного розвідного ключа;
  • після того, як проведений демонтаж фітинга допускається його повторне встановлення;
  • на цангові фітинги, службовці для з’єднання труб з металопластика, досить низька ціна.

Особливості різьбових фітингів, що створюють певні незручності:

  • компресійні з’єднувальні елементи вимагають відносно тривалої процедури установки;
  • місце з’єднання не можна закривати, завжди може знадобитися обслуговування, наприклад, якщо з’єднання втратила герметичність, і його необхідно «підтягнути». З-за цієї особливості пристрою даного типу не встановлюють на систему опалення, таку як «Тепла підлога».

Метод з’єднання обпресуванням

Пресові фітинги для з’єднання труб з металопластика досить прості у використанні, їх конструкція представлена на малюнку.

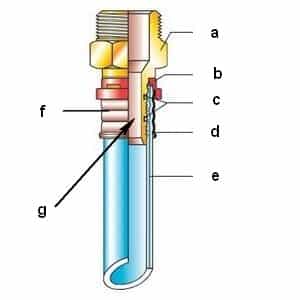

Фітинги для металопластикових труб — види, як виробляти зєднанняПристрій прес фітинги Valtec (Валтек) для труб з металопластика

Розшифровка позначень на рисунку:

  • a – штуцер для його виготовлення, як правило, застосовуються латунні сплави;
  • b – діелектричні пластикові кільця;
  • c – зроблена у вигляді кільця ущільнювальна прокладка;
  • d, f – обтискні гільзи;
  • е – металопластикова труба;
  • g – хвостовик фітингу (вставляється в трубу).

У методу опресовування є свої незаперечні переваги, основними з яких є:

  • забезпечується високоякісне з’єднання;
  • допускається установка в системі опалення «Тепла підлога», а також допускається приховане розташування в стінах;
  • монтаж проводиться протягом декількох хвилин.

У обпресування є свої недоліки, до їх числа можна зарахувати:

  • обов’язкова наявність прес-машини, вона може мати ручний або механічний привід;

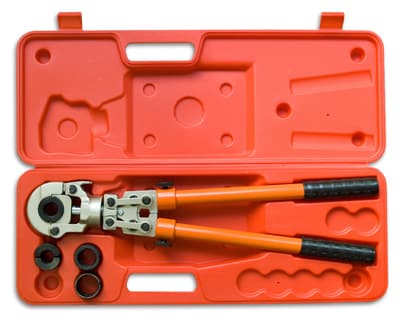

Фітинги для металопластикових труб — види, як виробляти зєднанняНабір інструментів для обтиску

  • пристрій не можна використовувати повторно, після того, як проведений демонтаж, їх викидають разом з шматком труби.

Перш ніж купити прес фітинги, використовувані для з’єднання труб з металопластика, переконайтеся в їх якості, китайські аналоги значно дешевше виробів, які випускають такі виробники як: Henco, Far, Ltm, Pexal, Valsir, Tiemme, але поступаються їм в надійності.

Інструкція, як виробляти з’єднання

З’єднання металопластикових труб з прес фітингами необхідно виконувати у наступній черговості:

  • використовуючи ножиці, обрізати трубу до потрібної довжини;
  • далі необхідно зняти всередині і зовні труби фаску, для цього застосовується калібратор;
  • пристрій розбирається, для перевірки стану прокладок, кілець і гільзи, якщо їх цілісність не порушена, проводиться зворотна складання;
  • на наступному етапі в трубу вставляється хвостовик, для цього потрібно докласти певне зусилля;
  • після того, як хвостовик встановлено, вставляється гільза, після чого проводиться опресовування.

Відео: Монтаж фітингів для металопластикових труб VALTEC.

З’єднувальні елементи ПУШ типу

Для установки фітинга ПУШ типу для металопластикових труб, на відміну від методу опресовування, не потрібен спеціальний інструмент, її неважко виконати самостійно. На малюнку нижче показана конструкція цього пристрою

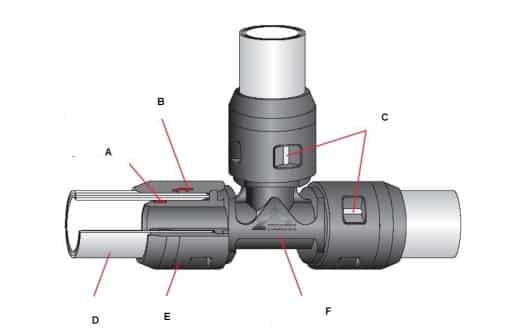

Фітинги для металопластикових труб — види, як виробляти зєднанняКонструкція фітингів типу «ПУШ»

На малюнку позначені:

  • А – кільце з подвійним ущільненням;
  • В – утримуючі лапки, як правило, виготовляються з нержавіючої сталі;
  • З – оглядові вікна, дозволяють проконтролювати, що труба повністю увійшла;
  • D – соединяемая труба;
  • E – гільза з міцного матеріалу;
  • F – корпус пристрою.

Серед достоїнств сполуки даного типу можна назвати наступні:

  • з’єднання може виконано без використання спеціального інструменту;
  • монтажні роботи проводяться швидко;
  • надійність з’єднання дозволяє заховати його всередині стіни, тобто таким способом можна монтувати тепла підлога.

З недоліків даного типу істотних можна назвати два:

  • відносно високий рівень цін на ПУШ-фітинги;
  • після того, як встановлений фітінг потрібно як мінімум три години на те, щоб кільця, виступаючі в ролі ущільнювача, змогли прийняти потрібну форму.
  • Особливість, якої необхідно приділяти увагу:

    Краї обрізання труб не повинні містити задирки або інші нерівності, оскільки при цьому виникає високий ризик прорізати прокладку. Тобто, якщо для обрізки труб використовувалася ножівка, краю зрізу слід обов’язково обробити.

    Орієнтовна вартість

    Продаж цих виробів організована практично в кожному місті, на вартість пристроїв впливає тип, розміри та характеристики, що їх визначає відповідний ГОСТ. Для орієнтовною оцінки вартості аналізувався рівень цін на прямий прес-фітинг NTM 26x26x3.

    МістоВартість ($)МістоВартість ($)Новосибірськ3,5Самара3,3Мінськ3,0СПб2,8Єкатеринбург3,1Перм3,1

    Як бачите, на фітинги для металопластикових труб ціни приблизно однакові, як у Мінську, Пермі, так і Самарі.
