Фекальний насос з подрібнювачем для туалету: як вибрати установка своїми руками

Фекальний насос з подрібнювачем служить для викачування нечистот з унітазу.

Його застосовують в тих випадках, коли немає можливості розташувати унітаз вище рівня точки прийому центрального каналізаційного колектора або точки зливу ями. Така система виходить напірної.

Зміст:

• Короткий опис
• Як зробити правильний вибір?
• Установка такої станції в туалеті

Короткий опис

Фекальні насоси широко застосовуються як в побуті, так і в промислових умовах. Потужність їх коливається в межах від 0.25 до 40 кВт. Вони здатні прокачувати стоки на висоту до 10 метрів і до 100 метрів по горизонтальному ділянці.

Нерідко ці пристрої можуть пропускати через себе тверді частинки діаметром до 60 мм

Останнім часом фекальні насоси для унітазу стали обладнати подрібнювачем — він перемелює випадково потрапили в стоки тверді предмети і в’язкі волокнисті згустки до стану, прийнятного для перекачування.

Всі побутові фекальні насоси — насоси (втоплені в середу). Конструктивно, розрізняють два типу – відцентрові і вібраційні. Другі, досить рідко використовуються, оскільки сильно шумлять і значно менш надійні, тому далі мова піде про насосах з відцентровою системою всмоктування.

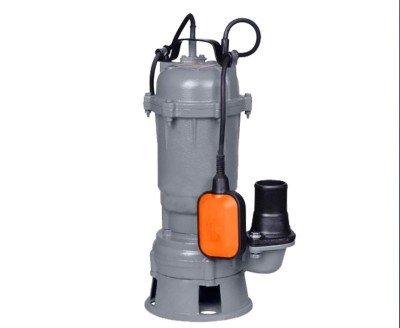

Відцентровий каналізаційний фекальний насос для установки в туалет складається з наступних деталей:

• Корпус. Його виготовляють з матеріалів, стійких до агресивних середовищ стоків. Це може бути пластик, нержавіюча сталь або чавун.
• Електродвигун. Якісні моделі мають посилені обмотки, що витримують критичні перевантаження. Додатково встановлюють теплові реле – захист від перегріву.
• Розжарений металевий вал. На ньому монтуються усмоктувальна крильчатка і ножі.
• Нагнітальна крильчатка. Виготовляється, як правило, з того ж матеріалу, що і корпус. Служить для утворення вихрових потоків, які забезпечують всмоктування.
• Блок-подрібнювач. Якщо коротко – це спеціальна камера, встановлена перед крильчаткою насоса, в якій на валу обертаються ножі, (2 або 3) розрізаючи і дроблячи тверді згустки;
• Система автоматики. Це поплавковий датчик рівня, датчик сухого ходу, тиску і так далі.
• Бак. Ємність, у якій встановлено фекальний насос. Служить для первинного прийому зливних стоків. Забезпечений вхідним і вихідним патрубками, а також вентиляційним клапаном з фільтром неприємних запахів.

Такий комплект називається фекальної станцією. Принцип її роботи дуже простий – при підвищенні в резервуарі стоків рівня рідини, датчик насоса дає команду включення і відбувається її відкачування, після чого насос вимикається. Включення і вимикання системи надійно регулює автоматика, яка не потребує втручання людини.

Переваги таких насосів – надійність, продуктивність і універсальність застосування.

Фекальні насоси з легкістю справляються з роботою як у каналізаційних системах, так і в дренажних і зливових. Крім того, з їх допомогою можна відкачати нечистоти з вигрібних ям.

Недолік на наш погляд один – енергозалежність зливної системи. Немає електрики – іди під кущик. Відносний недолік – низька робоча температура середовища (максимум 50 градусів).

Як зробити правильний вибір?

Вибір насоса для унітазу варто проводити досить ретельно.

Ціна невірного вибору може виявитися досить високою – мінімум, це ціна нового насоса, максимум – ціна ремонту сусідам знизу.

Визначимося спочатку з основними характеристиками, які слід обов’язково врахувати, вибираючи фекальний насос — їх небагато:

Висота необхідного вертикального підйому – відстань у метрах між точкою підключення унітазу і точкою, куди потрібно прокачати стоки.

Довжина горизонтальної ділянки трубопроводу від насоса до точки зливу в колектор;

Бажана продуктивність, літрів у хвилину.

Наявність або відсутність подрібнювача і бажаний діаметр пропускаються через нього частинок.

Потужність електроприводу.

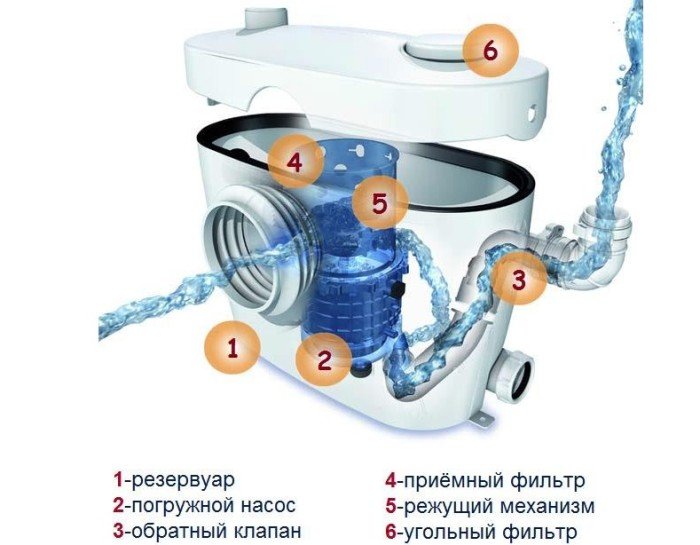

Схема пристрою насоса

Відповісти на перші два пункти можна просто провівши необхідні заміри звичайної рулеткою. Пункт п’ятий безпосередньо залежить від третього з урахуванням перших двох. Необхідна потужність легко підбирається з графіків продуктивності насоса. Такі графіки є в технічному паспорті.

Можна вибрати необхідну потужність виходячи з висоти підйому і довжини ділянки трубопроводу. Для цього скористайтеся формулою – (підйом + довжина горизонтальної ділянки/10 = мінімально необхідний рівень підйому), який повинен забезпечувати насос при бажаної продуктивності.

Наприклад, довжина горизонтальної ділянки 25 м, висота підйому 4 м, необхідний напір 30 л/хв. 4+ 25/ 10 = 6.5 м. Потужність насоса повинна забезпечувати підйом не менше 6.5 метрів за продуктивністю 30 л/ хв.

Якщо немає бажання напружувати мозок можна скористатися послугами фахівця.

Рада! Будь розрахунок потужності вимагає його коригування в бік збільшення. При зниженні напруги в мережі падає потужність, а відповідно і напір, тому при виборі варто додати 20 – 30% до цифр розрахунку.

Установка такої станції в туалеті

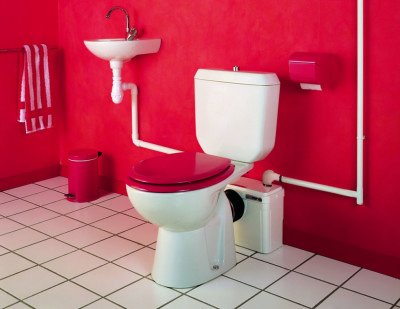

Такі системи можна встановлювати в будь-якому вільному місці, але бажано ближче до унітаза, тому найчастіше їх монтують в туалеті на підлозі за унітазом або ховають за фальшпанеллю.

Ціна робіт по установці такого насоса професіоналом починається від 2600 – 3000 грн. за одну точку. Якщо немає бажання платити, дійте в наступній послідовності:

Підводимо каналізаційні труби до місця установки.

Готуємо поблизу электрорезку.

Підключаємо вихідний патрубок станції до зливної труби.

З’єднуємо випуск унітазу з розтрубом бака фекальної станції.

Підключаємо до електромережі.

При проведенні робіт потрібно врахувати наступні деталі:

Випуск унітазу повинен бути вище вхідного патрубка бака системи. Така установка дає максимальний тиск в системі і зменшує ймовірність її засмічення.

Каналізаційний трубопровід не повинен мати різких вигинів – це сильно знижує продуктивність насоса.

Гофра, що з’єднує унітаз з баком насоса по можливості повинна бути як можна коротше і без вигинів.

На цьому все – каналізаційний насос готовий. Включаємо і користуємося.

Важливо! При включенні будь-якого електродвигуна (фекальний насос не виняток) він короткочасно споживає потужність в 2 – 3 рази більше паспортної, тому проводка повинна бути розрахована як мінімум на подвійну потужність насоса. Особливо актуально це при встановленні потужних 3 – 4 кВт пристроїв.

Нижче в таблиці наведені технічні характеристики і ціна фекальних насосів популярних в Росії виробників.

Назву і виробникХарактеристикицінаGrundfos серія Sololift2 Німеччина

• Ел. Потужність – 0.28 — 0.64 кВт.
• Споживаний струм – 3 А.
• Висота підйому – 8.5 метрів.
• Продуктивність – 105 — 185 л/ хв.
• Температура середовища – 50 градусів.
• Діаметр перемелюваних частинок – 60 мм.
• Санітарний розтруб для підключення раковини або іншого додаткового джерела.
• Вбудований подрібнювач.

Від 15100 р. до 22800 р.Джилекс — Росія

• Ел. Потужність – 0.2 — 1.1 кВт.
• Висота підйому – 10 — 14 метрів.
• Продуктивність – 12 — 36 л/ хв.
• Температура середовища – 40 градусів.
• Каналізаційний розтруб – 100 мм.
• Діаметр перемелюваних частинок – 35 -40 мм.
• Вбудований подрібнювач.

Від 5000 р. до 12000 р.SFA — Франція

• Ел. Потужність – 0.15 — 0.40 кВт.
• Висота підйому – 4 — 11 метрів.
• Продуктивність – 17 — 90 л/ хв.
• Температура середовища – 40 градусів.
• Санітарний розтруб для раковини і 3 додаткових — для душу, ванної та мийки.
• Вбудований подрібнювач.

Від 17000 р. до 50000 р.Sprut — Китай

• Ел. Потужність – 1.2 — 1.55 кВт.
• Висота підйому – 13 метрів.
• Продуктивність: 45 л/ хв.
• Температура середовища – 40 градусів.
• Каналізаційний розтруб – 100 мм.
• Діаметр перемелюваних частинок – 15 мм.
• Вбудований подрібнювач.

Від 6000 р. до 10000 н.

Установка фекального насоса сама по собі не представляє особливих труднощів. Надійність і тривалість роботи безпосередньо залежатимуть від правильного його вибору. Сподіваємося, що ця стаття допоможе вам здійснити такий вибір.

Наостанок хочемо зазначити, що при найменшій можливості влаштувати самопливний злив унітазу, варто нею скористатися – ціна менша, система простіше, а значить надійніше, тихіше і спокійніше.
