Дренажні труби з перфорацією — особливості, принцип роботи

Надійність і ефективність системи дренажної каналізації прямо залежить як від правильно складеного проекту, так і вибору її елементів. Дренажні труби з перфорацією повинні бути укладені з дотриманням техпроцесу і з’єднані відповідним чином.

Зміст статті

  • 1 Особливості конструкції
  • 2 Фільтруючий матеріал
  • 3 Принцип роботи
  • 4 Поради по монтажу
  • 5 Правила укладання

Особливості конструкції

Практично у всіх перфорованих дренажних ПНД труб гофрована поверхня. Таке виконання допускає малу товщину стінок без втрати жорсткості. Тому навіть вироби великого діаметру мають відносно невелику вагу. Це істотно спрощує монтаж, коли потрібно організувати дренаж ділянки.

Дренажні труби з перфорацією — особливості, принцип роботиФото: перфорована труба виробника Рувинил

Труби для дренажних систем, забезпечені перфорацією, бувають двошарові і одношарові. У перших внутрішня поверхня робиться гладкою, з метою полегшити переміщення сміття (пісок, частинки землі тощо), яка потрапляє в систему каналізації. Завдяки цьому зменшується ймовірність «заростання» труби.

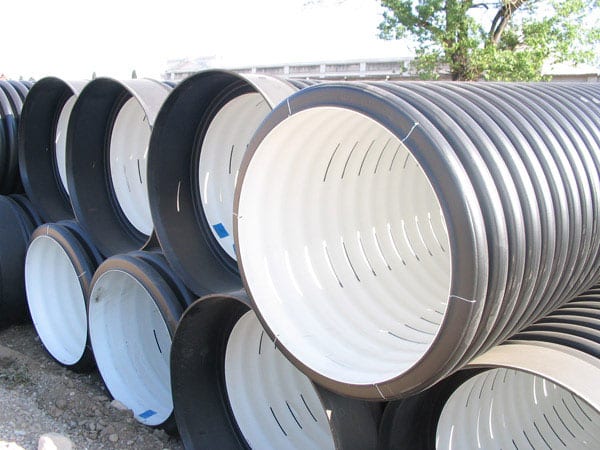

Дренажні труби з перфорацією — особливості, принцип роботиФото: двошарові перфоровані труби Максидом

В одношарових трубах обидві поверхні (внутрішня і зовнішня) гофровані. Такий варіант виконання дозволяє забезпечити більшу гнучкість, тому одностінні конструкції відмінно підходять для організації дренажу на ділянці поряд з будинком.

За рахунок більшої жорсткості укладання двошарових дренажних труб для систем може вестися на глибину до шести метрів. Для одношарових конструкцій — обмеження два метри.

Виробляючи з’єднання елементів дренажної системи, застосовують такі ж фітинги як і для звичайних ПВХ труб. Незважаючи на те, що система каналізації вважається ненапорние, використовувати для скріплення труб клейку стрічку, як пропонують деякі «майстра», не рекомендується. Надійність такого кріплення досить сумнівна.

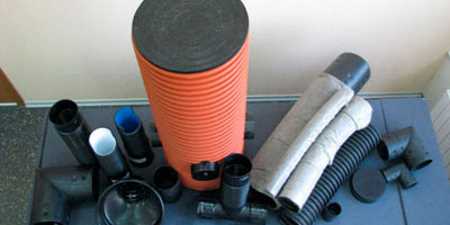

Дренажні труби з перфорацією — особливості, принцип роботиФітинги дренажних систем

Фільтруючий матеріал

Практично всі труби для дренажних систем комплектуються фільтруючими елементами. Існує певне обмеження щодо строку їх зберігання. Наприклад, дренажні перфоровані труби, в фільтрі яких встановлено геотекстиль, допускається зберігати на складі до одного року.

Для матеріалу на основі кокосових волокон цей термін обмежений півроку.

Принцип роботи

Територія ділянки може розташовуватися в заболоченій місцевості, вологою низині або недалеко від водойми, тобто в місцях, які не відповідають прийнятому стандарту. У цьому випадку встановлюється дренажна система навколо будинку і ділянки.

Такий варіант рішення забезпечить надійний захист фундаменту, а також не дозволить дощових і ґрунтових вод накопичуватися на прилеглій території.

Принцип дії дренажної системи наступний:

  • поверхневі і ґрунтові води через перфоровані отвори в трубі, закладеної у ґрунт, потрапляють в систему каналізації;
  • по ній вони відводяться до місця накопичення або утилізації (наприклад, дренажний або колекторний колодязь).

Поради по монтажу

Тим, хто збирається робити дренажну систему своїми руками, необхідно приділити увагу наступним моментам:

  • від правильного вибору діаметра труби залежить ефективність дренажу;
  • дренажна труба з перфорацією, діаметр якої 110 мм, збирає воду в радіусі п’яти метрів (це слід враховувати при плануванні системи водовідведення);
  • для відводу грунтових вод необхідно дотримуватися ухил у бік септика або дренажного колодязя;
  • з’єднуючи між собою всі елементи системи, слід дотримуватися технології цього процесу;
  • в обов’язковому порядку повинна проводитися обсипання труб коли робиться їх укладання, також не можна забувати про дренирующем шарі.

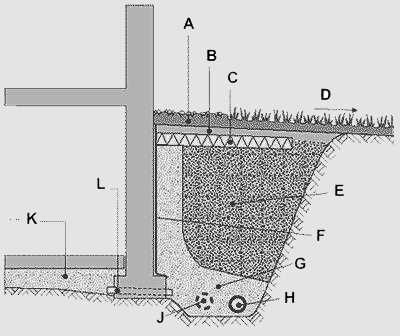

Правильна установка дренажної труби навколо будинку показу на малюнку.

Дренажні труби з перфорацією — особливості, принцип роботиОрганізація дренажу навколо будівлі

Позначення, вказані на малюнку:

  • А – насипний грунт або дерен;
  • B – водотривкий шар (в цій ролі може виступати плівка з поліетилену);
  • З – шар теплоізоляції, рекомендована товщина 100мм;
  • D – кут ухилу, як правило, один сантиметр на один метр (в бік накопичувального колодязя);
  • Е – наповнювач;
  • F – гідроізоляційне покриття цоколя будівлі;
  • G, К – дренажний шар;
  • H – зливова каналізація;
  • J – труба дренажної системи;
  • L – отвір в основі фундаменту.

Теоретично можна організувати дренажну систему без канави, але її ефективність буде невисокою, тому такий варіант ми розглядати не будемо.

Правила укладання

Коли магістраль дренажної системи проходить під дорожнім полотном, призначеним для руху важкого транспорту, ГОСТ вказує, що глибина укладання повинна бути не менше метра. При цьому під трубою створюється «подушка», як мінімум, товщиною 50мм. Склад вирівнюючого шару (подушки) може бути з піску або щебеню з розміром фракцій до 32мм.

Труби з тонкими стінками закладають у місцях, де вони не будуть піддаватися високої навантаженні, тобто біля будинку або на прилеглому до нього ділянці.

Як обсипання використовується щебінь і пісок, товщина шару від 50мм. Його призначення — забезпечити захист дренажної магістралі від механічних пошкоджень і, в теж час, не перешкоджати попаданню грунтових вод в систему.

Обов’язкова умова – оснащення геотекстилем або геотканью, які виконують роль фільтра, що не дозволяє проникати в систему сміття. Він може стати причиною засмічення. Геотканью обмотується труба, або фільтруюча оболонка укладається на дно і стінки канави.

Рекомендується використовувати трубопровід діаметром 110 мм, це найбільш оптимальний варіант для організації дренажу на ділянці біля будинку. Незважаючи на те, що на подвійні труби з перфорацією ціна вища, ніж на одинарні, для дренажної системи краще купити саме їх. В цьому випадку менший ризик її засмічення.

Щоб забезпечити високу ефективність видалення з грунту води, потрібна установка окремого колодязя, кришку якого краще зробити гратчастої. До нього буде подаватися вода з каналізації зливового типу. В цьому випадку можна не турбуватися про заповнення септика.

Дренажна система повинна бути незалежна від зливової, в іншому випадку виникає великий ризик затоплення водою фундаменту будівлі. При цьому великий діаметр подвійний (гладкостінної)дренажної труби не врятує ситуацію.

Як правило, зливову і дренажну каналізації закладають поруч, дотримуючись один кут ухилу. Кожна з них може направлятися в загальний колодязь, якщо поставити на його вхідний патрубок клапан зворотного дії. Він не дозволить воді проникати в систему дренажу.

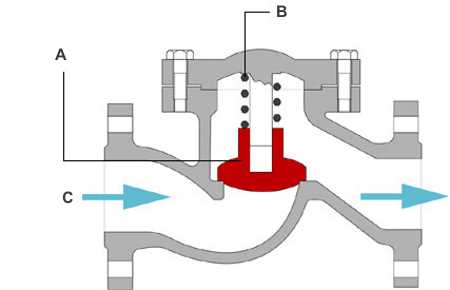

Пристрій такого клапана показано на рисунку.

Дренажні труби з перфорацією — особливості, принцип роботиСхема зворотного клапана дії

Зазначені позначення:

  • А – клапан, що відкривається під впливом вхідного потоку;
  • В – пружина клапана;
  • З – робочий потік (в нашому випадку вода зі зливової чи дренажної каналізації).

Відводити воду з колекторних колодязів бажано в систему комунальної зливової каналізації. Якщо немає такої можливості, вода може подаватися до відкритої дрене, або зливатися на спеціально підготовлений шар щебеню, де вона буде поглинатися ґрунтом.

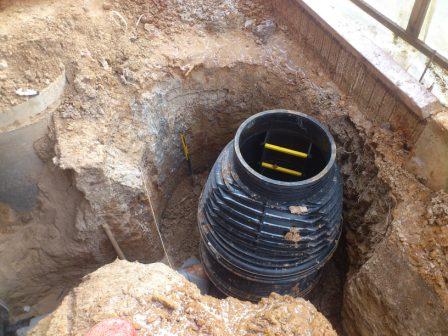

Дренажні труби з перфорацією — особливості, принцип роботиЗакладка колекторного колодязя

Варіантів утилізації води, яку накопичують дренажні та зливові колодязі безліч, приклади реалізації — це окрема тема.

Обслуговування.

Дренажні труби з перфорацією вимагають періодичного обслуговування, яке полягає у видаленні сміття. Крім цього буде потрібно чистка колекторного колодязя від скупчення мулу. Після чого слід проконтролювати правильність положення зворотного клапана.
