Діаметри поліетиленових труб та інші характеристики — SDR, вага, товщина стінки

Основним параметром вибору пластикових відводів для будинку є їх розміри. Всі діаметри поліетиленових труб стандартизовані. В залежності від типу виготовлення і використовуваних домішок, допустимі габаритні розміри можуть істотно різнитися.

Зміст статті

  • 1 Вимоги ГОСТ
  • 2 Марки поліетилену
  • 3 SDR полімерних труб
  • 4 Діаметр полімерних труб
  • 5 Товщина стінки і вага

Вимоги ГОСТ

Основні вимоги за розмірами труб з поліетилену для холодної і гарячої води, наведені у документі ГОСТ 18599-2001 для Росії та ДСТУ Б Ст. 2.7-151:2008 для України. Обидва цих стандарту повністю відповідають міжнародному ISO 4427-1:2007. Його вимоги поширюються на будь-які пластикові напірні трубні пластикові вироби.

Діаметри поліетиленових труб та інші характеристики — SDR, вага, товщина стінкиЗовнішній вид труб ПЕ80

Основні параметри:

  • Пластикові напірні труби повинні витримувати тиск не менше 6,5 МПа. При цьому, початковому напруженому стані, патрубки з великими діаметрами повинна переносити вплив 100 МПа;
  • Термічна стабільність при максимальній температурі води (200 градусів за Цельсієм) не менше 20 хвилин;
  • Не менш основних характеристик, важливий внутрішній вигляд патрубків. Їх поверхня не повинна мати ніяких тріщин, бульбашок газу, шорсткостей. Колір: від чорного до темно-синього з явними поздовжніми смужками. При цьому, захисна оболонка повинна бути яскравого синього відтінку, допускається невелика блакить поверхні. Це важлива відмінність труб водопроводу від виробів для газопроводів і т. д.;
  • В ПЕ 32 (діаметр 32 мм, у дюймах 1,25) номінальні показники питомої подовження при розривному впливі – 250%, у ПЕ 100 (відповідно, 100 мм) – 350;
  • При нагріванні максимально допустиме зміна довжини – 3%. Цей показник стандартний для всіх розмірів і будь-якої товщини стінок, в тому числі, якщо вони гофровані;
  • Обов’язково наявність маркування, на якій вказується номер партії, дату виробництва, завод, на якому вони виготовлені.

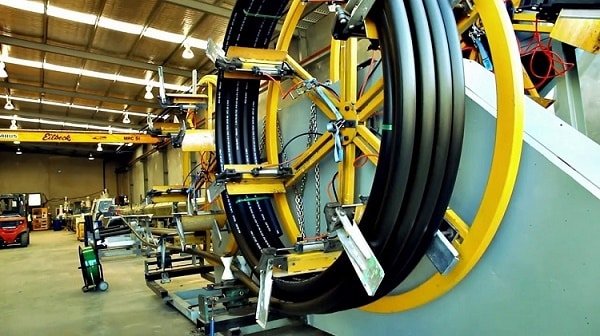

    Діаметри поліетиленових труб та інші характеристики — SDR, вага, товщина стінкиВиробництво поліетиленових труб

Таблиця діаметрів і її пояснення (як таблиця я візьму — http://trubyplastic.ru/truba-polietilen/tablitsa-razmerov.html — ти просто напиши пояснення для неї в нижченаведених підзаголовках)

Марки поліетилену

Для виробництва пластикових труб використовується поліетилен низького тиску або ПНД. Цей матеріал відомий, як пластик високої щільності. З метою виготовлення такого поліетилену застосовуються базові марки поліетилену (ПЕНД).

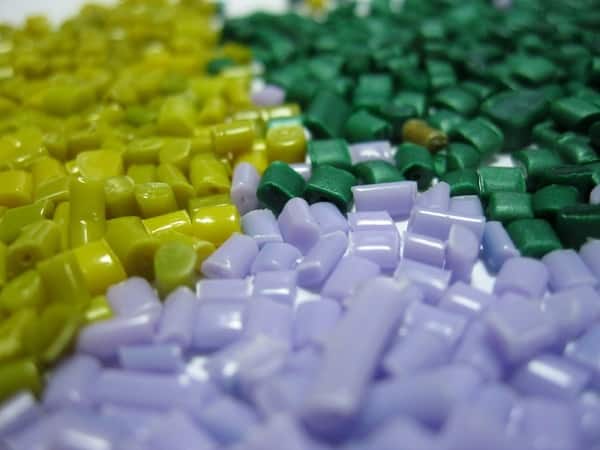

Діаметри поліетиленових труб та інші характеристики — SDR, вага, товщина стінкиСировина для виготовлення труб ПНД 273-79 другого сорту

Залежно від типу виробництва, потреб, використовуваного обладнання, будь ПНД класифікується за якістю. Цей матеріал буває 1 сорту, 2 і вищого. По області використання, труби ПНД в свою чергу діляться на напірні та безнапірні.

  • Напірні використовуються у водопровідних системах примусової циркуляції;
  • Безнапірні застосовуються для облаштування дренажних та інших систем з природним рухом стоків.

Нині використовуються такі марки поліетилену для виробництва відводів низького тиску:

  • ПЕ 63. Найменш міцні. Їх застосовують з метою захисту електричного кабелю від впливу вологи, а також (рідко) для протяжки зовнішнього водопроводу;
  • ПЕ 80. Ідеально підходять для каналізації. Витримують тиск від 25 Мпа при нормальній температурі 20 градусів і мінімальним SDR 6. Під впливом високої температури, стандартні розміри можуть відхилятися від показників. Максимальне граничне відхилення – 0,3 мм.
  • ПЕ 100. Застосовуються для опалення та водопостачання гарячою водою. Основною відмінністю від 80 є висока міцність і стійкість до температурних впливів. При мінімальному СДР, такі патрубки навіть великого діаметру відрізняються показниками граничного відхилення – 0,5 мм.

SDR полімерних труб

SDR – ще один важливий показник полімерних виробів. Це нелінійна характеристика, яка визначає відношення зовнішнього діаметра патрубка до товщині пластикових стінок. Природно, що SDR труб для газу може бути набагато більшим, ніж у провідників водопостачання.

Діаметри поліетиленових труб та інші характеристики — SDR, вага, товщина стінкиВідношення SDR

В залежності від потреб, цей показник може мати відношення від 41 до 6. Наприклад, у труби з діаметром 1000 мм і мінімально допустимої товщиною стінки 25, буде ставлення 40. У поліетилену високої щільності ставлення витримується в межах 15-20. По SDR фахівці розраховують максимальне тиск, яке допустимо в системі водопостачання при температурі 20 градусів (для холодної води) і 40 градусів (для гарячої).

Чому це відповідність параметрів так важливо? Високий показник SDR говорить про хорошою прохідністю, але тонкощі стінок. Тоді, як низький SDR є ознакою низької прохідності, але високої міцності і щільності відводів.

Є ще один спосіб, як розрахувати SDR. Для нього використовується формула:

SDR = 2S + 1

Тут S – коефіцієнт серії. Є стандартним показником, який визначається по таблиці типових розмірів. Для розрахунку використовується параметричний ряд R10.

Діаметр полімерних труб

Діаметри поліетиленових труб також строго стандартизовані. На відміну від газопровідних патрубків, системи водопостачання виготовляються в діапазоні від 10 до 300 мм. В окремих випадках також можливе використання труби 600 мм, але виключно в якості зовнішньої безнапірної каналізаційної системи.

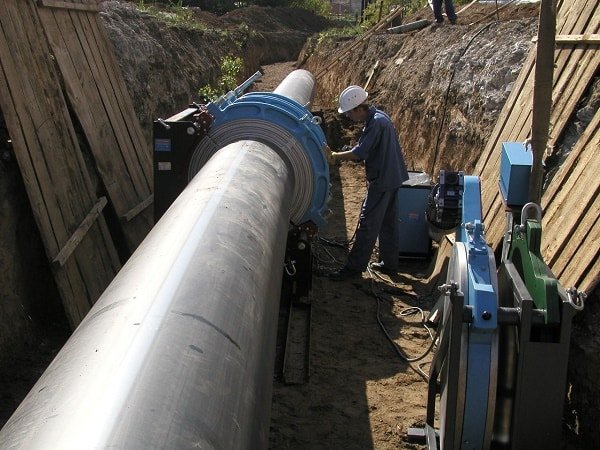

Діаметри поліетиленових труб та інші характеристики — SDR, вага, товщина стінкиТруби для зовнішнього водопроводу з великим діаметром

Найбільш поширеними є поліетиленові труби низького тиску 20 мм, 25 мм, 50 мм, 100 мм і 160 мм. Щоб розрахувати їх внутрішній діаметр, який, до речі, не вказується в стандартній маркування, потрібно товщину стінок відняти від зовнішнього діаметра. Схожим способом розраховуються фітинги.

Отримана різниця і буде внутрішнім діаметром. Природно, маючи всі ці дані також без зусиль можна розрахувати SDR для патрубків. Для діаметра 20, мінімальне відношення між діаметром і стінкою повинна бути 2,8.

Товщина стінки і вага

Чим товщі стінки труби – тим вище її вагу. Природно, що у патрубки з діаметром 200 м і SDR 15, вага буде в рази більшою, ніж у відводу 225 мм і SDR 10. Оптимальна товщина стінок залежить від номінальних діаметрів і може бути від 3 до 59 мм.

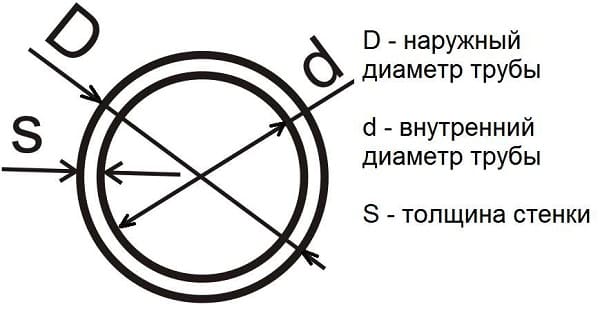

Діаметри поліетиленових труб та інші характеристики — SDR, вага, товщина стінкиГеометричні параметри труб

Для початкового розрахунку потрібного розміру, можна використовувати умовний діаметр і допустимий SDR. Як сказано вище – чим більше SDR, тим жорсткішою буде труба. Але, звертаємо увагу на те, що з’єднання з розміром вище 1000 мм (1400 мм, 1600мм) не бажаних типорозмірів по товщині стінок.

Щоб розрахувати питому вагу відводів, пропонуємо скористатися таблицею.

Таблиця №1: Розрахункова маса 1 метра поліетиленового патрубка без перфорації.

dSDR 6791113,61717,621263341S 2.5S 3.2S 4S 5S 6.3S 8S 8.3S 10S 12.5S 16S 20160,1260,1040,092────────200,1830,1650,1350,119───────250,2810,2430,2140,1730,152──────320,4570,3890,3300,2820,2350,1970,197────400,7090,6080,5160,4370,3680,3020,2860,255───501,0960,9450,7970,6740,5580,4620,4330,3830,322──631,7371,4821,2681,0620,8840,7310,6910,5900,504──752,7472,3972,0681,7691,5391,3180,9811,1300,978──903,6463,0262,5712,1501,7961,4851,4201,2121,005──1105,2794,5323,8193,1872,6592,2082,0901,8161,474──1256,8105,8334,9404,1353,4272,8182,6902,3221,899──1408,5497,3286,1895,1554,2923,5383,3902,9092,397──16011,1459,5368,0566,7625,5994,6154,4103,8113,140──18014,08412,05410,1908,5447,1035,8345,5704,7873,909──20017,38714,90812,59810,5348,7107,1976,9205,9274,843──22522,02718,85015,95213,34111,0679,1358,7407,4996,096──25027,14823,26119,60016,39913,62511,18810,8009,1697,542──28034,06629,17124,63820,56417,07614,05913,50011,5779,413──31543,10436,92531,16626,02821,63817,80017,10014,54911,9869,7657,90735554,77346,83239,59633,05427,44922,60921,60018,48815,16512,36710,073400─59,46350,20841,94434,78928,63027,50023,54919,20915,72412,747450─75,22363,57053,27644,06536,36034,80029,78124,28819,80716,077500──78,33665,53854,37444,81742,90036,74529,96324,43020,006560───82,11968,23256,16253,70046,00737,57530,75924,938630───104,03486,23571,11968,10058,11047,59738,79631,539710────110,68091,36786,40075,10961,62750,43241,256800────140,392115,854109,70095,20378,05463,88952,312900─────146,555138,900120,46199,09680,92266,0011000─────181,120171,300148,822121,82399,68781,7031200───────214,207175,458143,415117,6181400────────238,657195,464160,0581600────────311,998255,108209,023
