Діаметр каналізаційних труб: пластикових, чавунних

Щоб правильно підібрати трубопроводи, обов’язково потрібно враховувати їх геометричні параметри. Одним з найважливіших показників є діаметр каналізаційних труб ПВХ, ППЕ, і чавунних.

Зміст статті

  • 1 Розміри і область використання труби
  • 2 Розрахунок труб
  • 3 Як визначити розміри труб
  • 4 СНиП

Розміри і область використання труби

Існують певні стандарти, згідно з якими розмір каналізаційної труби залежимо від області її використання. Так, кухонні і раковинные стоки встановлюється трубопровід, діаметр якого 40-50 мм, а в каналізацію, що веде з унітазу – 75-100 мм

Діаметр каналізаційних труб: пластикових, чавуннихЗалежність діаметра і області використання

Стандартні параметри залежать від обсягу води, що повинно піти з ємності за певний час. Наприклад, в квартирі багатоповерхового будинку стоять стандартні унітази, з яких за невеликий проміжок часу повинен вийти великий обсяг води разом з відходами. Тому, в більшості випадків для унітазів вибирається діаметр пластикових або чавунних труб не менше 110 мм.

Таблиця, як вибрати внутрішній діаметр для каналізаційної труби в залежності від використання відводу:

Для посудомийної, пральної машини25 ммДля з’єднання трубопроводів зі стоком ванною, душового боксу, раковини, мийки на кухні32 ммЗабезпечення розводки каналізаційної системи в приміщенні50 ммУстановка напірних труб зовнішнього водопроводу, каналізації, водостічних труб, підбір діаметра для унітазуВід 110 до 200 мм



Якщо у Вас нестандартні параметри водопровідних систем, то перед установкою каналізації потрібно визначити залежність між кількістю стічних вод і швидкістю їх відходу. Для цього розраховуються певні геометричні параметри.

Крім того, що правильний діаметр дозволяє розрахувати швидкість відводу води, прочищення труб також проводитися з урахуванням цього параметра. Наприклад, зараз дуже популярна технологія чищення каналізацій системами Керхер, але вони використовуються тільки на трубах діаметром від 100 мм.

Розрахунок труб

Для індивідуального підбору труби з метою встановлення в будинках, котеджах або на дачі, необхідно проводити розрахунок прохідності. Щоб обчислити корисний діаметр труби (внутрішній d), необхідно знати наступні параметри:

  • D – зовнішній (зовнішній) діаметр, мм;
  • B – товщина стінок, мм;
  • m – маса погонного метра труби, м (необхідна для обліку кількості і типу кріплень, якщо потрібна повна заміна трубопроводу);
  • S – площа перетину, мм2.
  • Формули для розрахунку:

    d = D – 2 b;

    S = π/4 (D2 – d2);

    V = S * L;

    m = ρ * V.

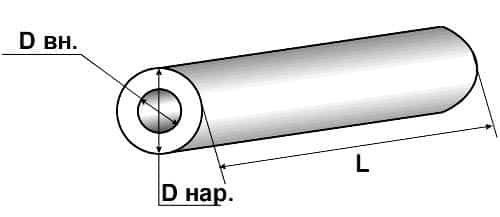

    Діаметр каналізаційних труб: пластикових, чавуннихРозміри труб

    Багато виробників поліетиленових труб позначають на комунікації більшість шуканих параметрів. Але, стандартно, у відводу спочатку відомий тільки зовнішній діаметр (D) і товщину стін. Найбільш важливим параметром є внутрішній діаметр, з його допомогою виробляється з’єднання труби з магістральної та розводка каналізації, підбір добірних елементів, фітингів і т. д.

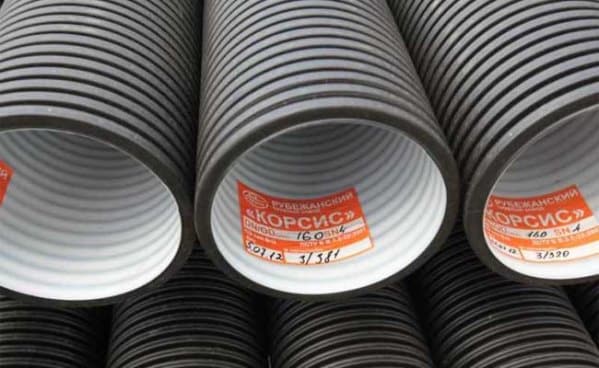

    Діаметр каналізаційних труб: пластикових, чавуннихПозначення виробників на трубах

    При цьому на відміну від пластикових труб поліпропіленових, у чавунної каналізаційної комунікації спочатку виробником вказується корисний, внутрішній діаметр. Як і у сталевих, він позначається DN. Може мати різні значення, в цілих числах, наприклад, DN 110 або DN 200. Це означає, що у даної труби діаметр умовного відводу води дорівнює 110 або 200 міліметрів відповідно.

    Як визначити розміри труб

    Поліпропіленові, поліетиленові та інші пластикові комунікації іноземного виробництва, найчастіше позначаються дюймами. Також може бути, що Вам потрібно встановити кріплення на трубопроводі, але його розміри також дані в дюймах, в той час як труба позначена в мм.

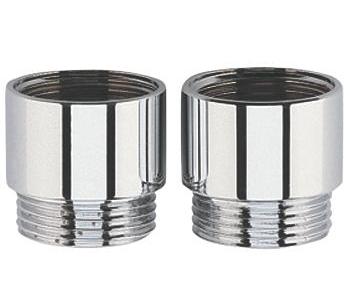

    Діаметр каналізаційних труб: пластикових, чавуннихТрубна дюймова різьба

    Для цього потрібно перевести відомі дюймові розміри в міліметрові. Згідно з даними, 1 дюйм – це 25,4 мм Виходить, що труба з діаметром 2 дюйми = 50,8 мм, і т. д. Дуже часто використовуються дробові значення, так позначаються хомути, штуцера, муфти та комунікації.

    Розглянемо в таблиці їх значення:

    У дюймахУ міліметрахУ дюймахУ міліметрах1/83,21 1/828,61/46,41 1/431,83/89,51 3/834,91/212,71 1/238,15/815,91 5/841,33/4191 3/444,47/822,21 7/847,62 1/8543 1/879,42 1/457,23 1/482,62 3/860,33 3/885,72 1/263,53 1/288,92 5/866,73 5/892,12 3/469,83 3/495,22 7/8733 7/898,4

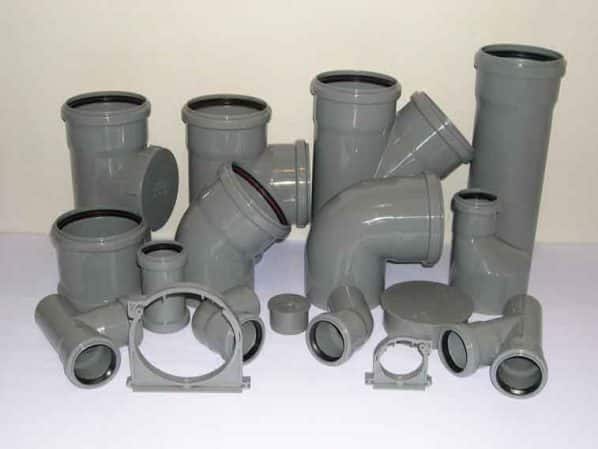

    Діаметр каналізаційних труб: пластикових, чавуннихТруби пвх різних діаметрів

    Але, при вимірюванні розтруба вручну, наприклад, лінійкою, завжди береться найближчий мінімальний розмір. Наприклад, діаметр в міліметрах каналізаційної труби для раковини дорівнює 34. Виходить, що зовнішній діаметр дорівнює 1 ¼ дюйма. Будьте уважні при виборі розмірів, інакше доведеться додатково купувати прокладки або перехідники. Але муфта вибирається виходячи з найближчого більшого показника, тобто, 34 мм вважатиметься 1 3/8 дюйма.

    Відео: Стикування труб різних діаметрів в каналізації.

    Сталеві двосторонні комунікації можуть мати різні показники на різних сторонах, потрібно перевіряти дані. Це можна зробити шляхом досвідчених вимірювання штангенциркулем або корковим калібром.

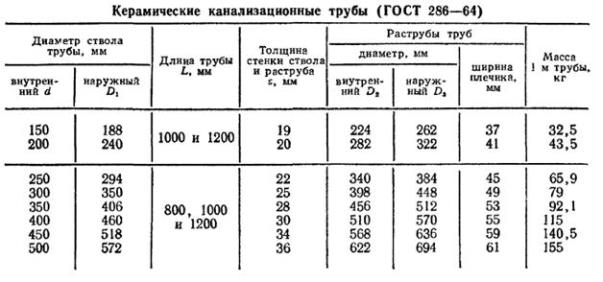

    Діаметр каналізаційних труб: пластикових, чавуннихТаблиця: Діаметри керамічних труб

    СНиП

    Перед тим, як купити каналізаційні труби великого діаметру, потрібно ознайомитися з вимогами СНиП. Бувають системи, призначені для використання в великих містах, відповідно у них більше діаметри, і комунікації, які застосовуються в селищах міського типу чи села. Виходячи з норм, зазначених у санітарних нормах і правилах:

  • Для монтажу каналізації в міських мережах з потоком понад 300 кубічних метрів за 24, використовуються труби діаметром 150 мм;
  • Щоб здійснити прокладку водовідведення для виробничих приміщень – до 130 мм, але необхідно використовувати ущільнюючий манжет;
  • Укладання труб для ненапорных каналізації дозволяється з комунікаціями до 100 мм.
  • Виробництвом і установкою труб для каналізації займаються різні вітчизняні та зарубіжні компанії. Ціна на комунікації прямо залежить від діаметра і матеріалу стоку. Перед установкою вже підібраних трубопроводів, бажано проконсультуватися з фахівцем, щоб попередити можливі протікання та аварійні ситуації із-за невідповідності вимоги і куплених труб.
