Чавунні каналізаційні труби — види, особливості, розміри, ГОСТ

Незважаючи на появу пластикових аналогів, чавунні каналізаційні труби, діаметр яких 50, 100 і 200 мм, все ще продовжують активно експлуатуватися в побуті і випускатися багатьма виробниками. Наприклад, продукція відомих брендів Duker, Pam-Global, SML і т. д.

Чавунні каналізаційні труби — види, особливості, розміри, ГОСТПродукція Duker

Забезпечення антикорозійної стійкості матеріалу досягається за рахунок спеціального покриття, що наноситься на поверхні усередині і зовні. Це не тільки подовжує термін служби труб, виготовлених з чавуну, а і позитивно відбивається на їх гідравлічних характеристик, що забезпечує надійність каналізаційних систем.

Зміст статті

  • 1 Відмітні особливості
  • 2 Види безнапірної чавунної арматури
  • 3 Методика складання
  • 4 Як ремонтувати
  • 5 Як виконується демонтаж

Відмітні особливості

До безперечних переваг безнапірної чавунної арматури слід віднести наступні якості:

  • володіння антикорозійною стійкістю;
  • високі міцнісні характеристики як ВЧГШ, так в цілому ТЧК;
  • оскільки на виробах відсутні шви, ризик утворення нориці мінімальний;
  • тривалий термін експлуатації чавунних трубних арматур (зокрема, при їх використанні в системах каналізації вони можуть служити до 80 років і більше).

До особливостей, що ускладнює використання таких виробів, слід зарахувати такі факти:

  • монтаж і демонтаж чавунних каналізаційних труб пов’язаний з певними труднощами;
  • шорсткість внутрішньої поверхні призводить до частих заторів (зауважимо, що у сучасних виробів практично немає цього недоліку);
  • відносно велика вага (що властиво всім чавунних виробів, а не тільки каналізаційних трубах). Зауважимо, що пластикові аналоги значно легше;
  • ціна чавунних труб для каналізації значно вище, ніж у пластикових аналогів.

Крім перерахованих вище особливостей, слід брати до уваги, що чавун досить крихкий матеріал, тому ударні навантаження можуть пошкодити виготовлене з нього виріб.

Види безнапірної чавунної арматури

Труби даного типу випускаються двох видів:

  • містять розтруб на одному з кінців (розтрубні), наявність якого зручно при монтажі;

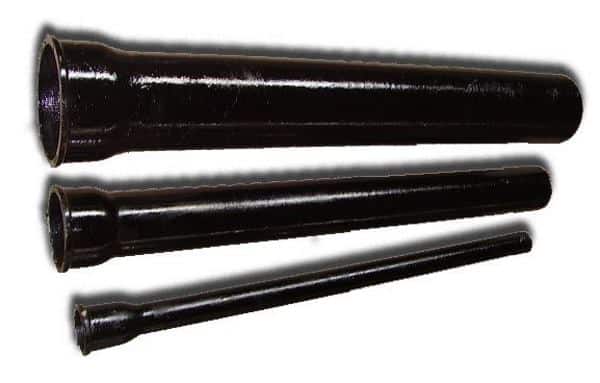

Чавунні каналізаційні труби — види, особливості, розміри, ГОСТРозтрубні ТЧК

  • безраструбные, в побутових каналізаційних системах практично не використовуються, вони застосовуються для зовнішньої прокладки.

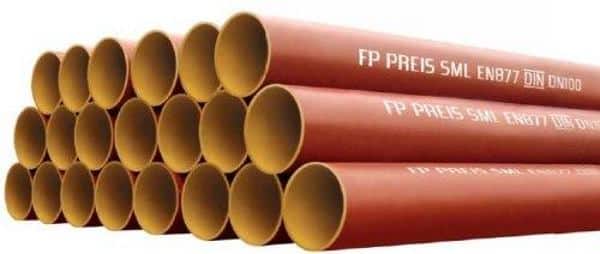

Чавунні каналізаційні труби — види, особливості, розміри, ГОСТТруби, які не мають розтруба

Зауважимо, що існують ще й чавунні напірні труби, але вони не використовуються в побутової каналізаційної мережі.

Розміри чавунних труб, які використовуються в каналізаційних системах, а також фасонних частин до них, нормує ГОСТ 6942-98.

Для укладання каналізації в квартирі використовуються труби діаметром 50 і 100 мм, При цьому стік практично для всіх сантехнічних приладів (за винятком унітазу) організовується трубами Ø50 мм Унітаз підключається до труби Ø100 мм.

Що стосується фасонних частин, то для мереж каналізації застосовуються стандартні фітинги, їх зображення показано на рисунку.

Чавунні каналізаційні труби — види, особливості, розміри, ГОСТФасонні частини для систем каналізації

На малюнку показані:

  • A – перехід, використовується для з’єднання труб різного діаметру;
  • B – хрестовина, дозволяє організувати два відведення у різних напрямках;
  • C – сполучна муфта, за допомогою неї з’єднуються труби з однаковим діаметром;
  • D – ревізія, дозволяє почистити чавунні труби для каналізації при їх засмічення;
  • E – відступ, використовується коли необхідно «підняти» або «опустити» трубопровід;
  • F – патрубок, служить для нарощування довжини;
  • G – відвід, встановлюється, якщо потрібно виконати поворот;
  • H – трійник, використовується коли необхідно врізати відведення в чавунну трубу каналізаційної мережі.

На малюнку не показана заглушка, її застосовують для закриття невикористаного відводу.

Методика складання

На практиці часто доводиться стикатися з двома типами з’єднань:

  • однотипних труб, тобто чавунних;
  • збірка пластик-чавун.

Розглянемо докладно кожний з них.

Як виконується з’єднання КРАПОК.

Застосування розтрубних труб робить монтаж більш зручним, тому розглянемо, як проводиться їх стикування.

Алгоритм дій виконується в наступному порядку:

  • проводять очищення кінців з’єднувальних труб, після чого на розтруб і гладкий кінець наносять мастило, потім роблять їх стикування. Необхідно зауважити, що розтруб має бути на трубі, до якої здійснюється приєднання. Тобто на вже встановлену;
  • далі виконується карбування, для цього у зазор між розтрубом плоским кінцем чавунних каналізаційних труб вставляється просмоленный ущільнювач (наприклад, клоччя). Їм необхідно забити розтруб приблизно на дві третини. В якості інструменту використовується лопатка з дерева і молоток;
  • для заповнення простору, що залишилося в розтруб використовують не просочений ущільнювач, це підвищує якість зчеплення з цементом;
  • готується цементний розчин, рекомендуємо використовувати марки 300 або 400 в пропорції до води 1/9;
  • приготовлений розчин виливають в розтруб, після чого він утрамбовується.

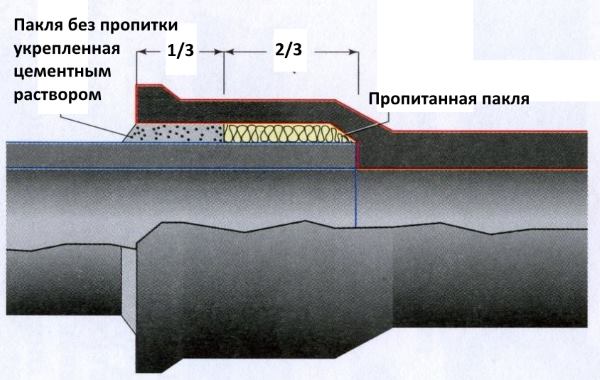

  • Чавунні каналізаційні труби — види, особливості, розміри, ГОСТРеалізація розтрубного з’єднання

    При стикуванні дуже важливо, щоб була повна герметизація з’єднання. З цією метою при монтажі каналізаційних труб з чавуну проводиться заміна розчину цементу на герметик. Такий варіант більш надійний, але значно дорожче.

    Як поєднати чавунну каналізаційну трубу з пластиковою.

    Даний тип стикування виконується значно простіше. Для виконання з’єднання чавунної і пластикових труб каналізаційної системи потрібно купити з’єднувальний манжет і герметик.

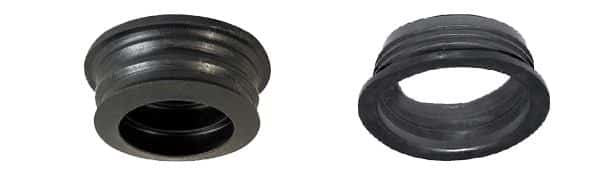

    Чавунні каналізаційні труби — види, особливості, розміри, ГОСТЗ’єднувальний манжет

    Процес відбувається в наступному порядку:

    • необхідно прочистити внутрішню поверхню розтруба;
    • на очищене місце наноситься герметик;
    • встановлюється манжет, до нього приєднується труба з пластику, після чого з’єднання приймає показаний на малюнку вигляд.

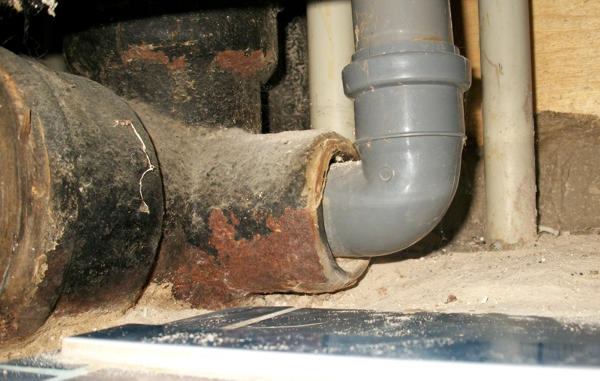

    Чавунні каналізаційні труби — види, особливості, розміри, ГОСТПідключення пластикового відводу до чавунного стояка

    Як ремонтувати

    Щоб закрити тріщину в чавунної каналізаційної труби, необхідно провести її ремонт. Для цієї мети знадобиться приготувати спеціальну суміш, склад її нескладно знайти в інтернеті.

    Після того як суміш приготовлена, за допомогою шабера розправляються і поглиблюються краю тріщини. Далі проводиться знежирення. На завершальному етапі утворене поглиблення необхідно замазати раніше приготовленою сумішшю.

    Відновити герметичність також можна за допомогою саморобного хомута. Для цього знадобляться два-три шматка щільної гуми і металеві пластини до них. Отримана в результаті прокладання притискається до труби за допомогою обруча, оснащеного болтом для стягування.

    Замість обруча можна використовувати дріт, затягнувши її за допомогою плоскогубців, але надійність такого хомута буде сумнівною.

    Як виконується демонтаж

    За допомогою кутошліфувальною машинкою робиться розріз (занадто великим його робити немає необхідності). Після цього трубу зміщують, оскільки чавун — крихкий метал, він розколеться в місці пропилу.

    Відео по темі:
    [relatedYouTubeVideos max=”3″]

    Про необхідність заземлення.

    Заземлення чавунних труб каналізаційної мережі не проводиться, оскільки не надається можливим забезпечити надійний контакт в міжтрубному з’єднанні.

    На що звертати увагу при покупці.

    Вибираючи чавунні каналізаційні труби, необхідно перевірити,чи є на цю продукцію сертифікат відповідності. При його відсутності немає гарантії, що технічні характеристики будуть відповідати заявленим, тому переваги таких виробів сумнівні.

    Рекомендуємо звернути увагу на продукцію вітчизняних виробників, вартість їх виробів значно нижче імпортних. Продаж труб здійснюється через мережу регіональних дилерів, тому ціна на продукцію в П’ятигорську, Тулі, Москві або інших регіонах практично однакова.
