Арматура для бачка унітазу — види, пристрій, монтаж

Незалежно від того, як влаштована арматура для бачка унітазу з бокової і нижньою підводкою (Santek (Сантек), IDO (ІДО), Alcaplast (Алкапласт), Geberit (Геберит), Ideal (Ідеал) і т. д.), вона повинна регулювати кількість води, що надходить і надалі забезпечити її злив.

Від того, наскільки правильно підібрана зливна арматура для унітазу, а також, як точно виконана регулювання наповнення змивного бачка, повністю залежить надійність роботи пристрою. Поміняти або відрегулювати зливний механізм для унітазу нескладно, але для цього необхідно розуміти, як він влаштований.

Види і пристрій арматури

Запірна арматура відрізняється пристроєм і принципом дії механізму зливу води з бачка в чашу унітазу. Найбільш поширені такі види конструкцій:

витяжна (штокова) схема реалізації зливного механізму. Незважаючи на те, що це пристрій старого типу, воно як і раніше залишається надійною і все ще поширеною конструкцією. Змивна система спрацьовує від підйому штока, що перекриває зливний отвір;

Арматура для бачка унітазу — види, пристрій, монтажБачок з механізмом витяжним

кнопкова система, провадиться в трьох модифікаціях:

  • моделі, сливающие всю воду в бачку;
  • двухкнопочная водозливна арматура, забезпечує дозований витрата води;
  • модифікації, що дозволяють регулювати подачу однією кнопкою.

Зауважимо, що кнопкова конструкція найбільш поширена, наприклад, вона встановлена на моделях Vidima Сіріус Комфорт, Roca, Wirquin, Oliveira, Cersanit, Jika, Iddis, Hybner

Арматура для бачка унітазу — види, пристрій, монтажАрматура кнопкового типу Smart

Механізм, оснащений пневмоприводом, за допомогою якого здійснюється злив. Як правило, всі частини такого пристрої виготовляються з антивандального матеріалу, тому сантехніка може бути встановлена не тільки у будинках, а і громадських установах.

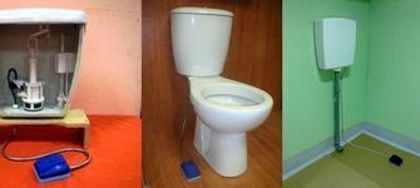

Арматура для бачка унітазу — види, пристрій, монтажАрматура з пневмоприводом

Особливість такого механізму полягає в тому, що для його спрацьовування не потрібно прикладати великих зусиль. Тому навіть дитині не складе праці їм користуватися, часто подібні моделі комплектуються дитячим компакт сидінням.

Розглянемо більш детально, як влаштований простий механізм зливу, показаний на малюнку.

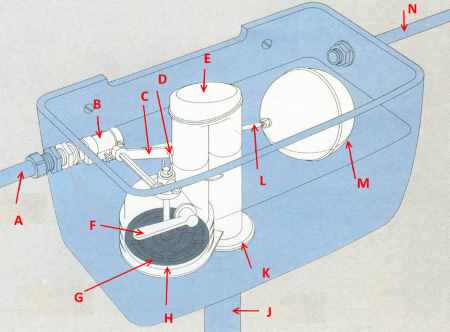

Арматура для бачка унітазу — види, пристрій, монтажСхема пристрою простий зливної арматури, встановленої на бачку унітазу з бічною підводкою

Позначення, наведені на схемі:

  • А – патрубок для подачі води;
  • В –клапан кульового типу (у деяких моделей це латунна конструкція, але в більшості випадків встановлюється пластиковий механізм);
  • З – важіль діафрагми;
  • D – з’єднує кільце;
  • Е – сифон;
  • F – важіль, що регулює струмінь;
  • G – діафрагма з пластику;
  • H – пластина під діафрагму;
  • J – зливна труба для подачі води в чашу унітазу;
  • K – герметична прокладка;
  • L – спиця під поплавок;
  • М – поплавець, що регулює рівень заповнення бачка;
  • N – аварійний водовідведення (перелив).

Пристрій працює за наступним принципом:



При збільшенні рівня води поплавок (М) піднімається вгору, коли досягнуто ліміт, спиця поплавця (L) впливає на клапан кульового типу (В), який перекриває воду. Після натискання важеля (F) відбувається злив, рівень води падає, і поплавок відкриває клапан надходження водопровідної води.

Аварійний водовідведення (перелив) N не допускає переповнення, у багатьох сучасних конструкціях він вбудований в зливну арматуру.

Сифон (Е) герметично закриває зливний отвір, не допускаючи витікання води.

Як вибрати

Більшість виробників сантехнічних пристроїв, такі як Gustavsberg (Густавберг), Sanita (Саніта), Porta (Порту), Standart (Стандарт), Fluidmaster, Hatria, Gala, Swell і т. д. спочатку комплектують свою продукцію арматурою. В разі її виходу з ладу купити заміну не складе труднощів, особливо, якщо звернутися у велику торгову точку.

Необхідно зауважити, що з появою великої кількості контрафактної продукції і відвертих підробок, перш ніж купити арматуру або запчастини для установки в бак унітазу, слід переконатися, що заміна буде адекватною. Конструкція невідомого виробника навряд чи прослужить довго, крім цього можуть виникнути проблеми при її установці.

Вибрати на заміну потрібно арматуру того ж виробника або близьку по типу і конструкції, зверніть увагу, як організована подача води в бачок унітазу. Вона може вестися знизу, як у більшості імпортних моделей (наприклад, Ifo, Lab, Siamp, Trevi), або зверху, що характерно для вітчизняної сантехніки (Інкоер, Керамін тощо). Зауважимо, що у продажу є універсальна модель, яка може працювати як з нижнім, так і верхнім підводом.

Купуючи запчастини, щоб провести ремонт або заміну арматури, перевірте її цілісність на предмет відсутності видимих деформацій і пошкоджень, і тільки після цього може проводитися установка в бачок унітазу. У комплект до механізму завжди входить інструкція по інсталяції, в якому покроково розписано, як встановити арматуру.

Нехай вас не лякає ціна, за якою продається якісна імпортна водозливна або наливна арматура, ця надійна конструкція прослужить не один рік.

Технологія установки і заміни арматури

Для установки нової арматури знадобляться наступні матеріали та інструменти:

  • правильно підібрана під габарити бачка заливна арматура, вона також повинна відповідати розмірам як вхідних, так і вихідних отворів. У тому випадку, коли бачок має два місця для підведення води, арматура комплектується декоративної заглушкою, що дозволяє закрити зайве отвір;
  • набір інструментів сантехніка, куди обов’язково повинні входити ключі (включаючи розвідний) і плоскогубці;

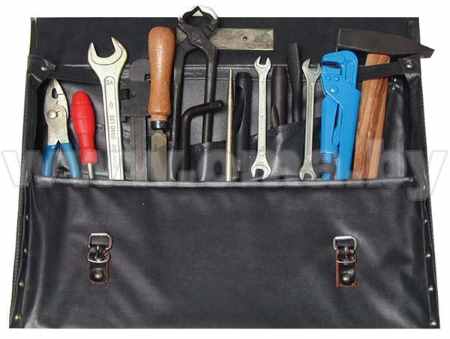

    Арматура для бачка унітазу — види, пристрій, монтажІнструменти сантехніка

  • витратний матеріал (гідроізоляційна стрічка ФУМ, шланги для підключення підведення води до унітазу, відповідного розміру прокладки тощо).

Коли буде проведена установка унітазу на його стаціонарне місце, та виконано підключення пристрою до системи каналізації, можна приступати до інсталяції зливного обладнання.

Відео по темі:
[relatedYouTubeVideos max=”3″]

Розглянемо порядок, в якому проводиться монтаж арматури в бачок унітазу:

  • проводиться установка гумової прокладки в відповідне місце зливного механізму;
  • після установки прокладки арматура поміщається в бачок і фіксується в ньому гайкою, як правило, виготовленої з пластмаси;
  • прикручується решті кріплення, якщо болти комплектуються гумовими прокладками, їх потрібно надіти, перш ніж вставляти в отвір. На зворотну сторону кріплення надівається пластмасова шайба, і з’єднання фіксується гайкою;
  • перш ніж закрутити гайку з пластмаси, під неї необхідно покласти кільце для ущільнення, якщо воно раніше не використовувалося, то додатково герметизувати з’єднання не доведеться. В іншому випадку (тобто, коли гумовим ущільнювальним кільцем вже користувалися) слід використовувати герметик;
  • проводиться установка бачка і його фіксація до унітазу;
  • встановлюється верхня частина механізму (заливна арматура), і за допомогою шланга забезпечується подача води від водопровідної труби;
  • на фінальному етапі бачок закривається кришкою, після чого прикручують кнопку, яка запускає механізм зливу, і перевіряють роботу пристрою.

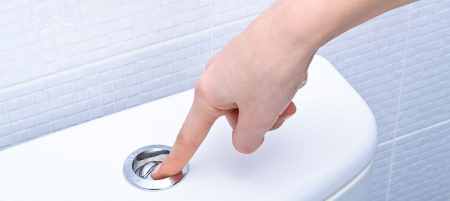

Арматура для бачка унітазу — види, пристрій, монтажПеревірка роботи зливу

Як правило, арматура для бачка унітазу встановлюється без проблем, але в окремих випадках потрібно провести регулювання. Наприклад, щоб збільшити або зменшити максимальний рівень води в бачку. Бажано попередньо перед тим, як буде вироблятися настройка, уважно прочитати інструкцію, це дозволить уникнути багатьох проблем.
