Апарати для зварювання труб ПНД

Монтаж каналізаційної системи виконується з використанням спеціальних трубопроводів, які можуть бути виконані з пластику, кераміки або металу. Як і у багатьох пластмасових відводів, зварювання ПНД труб може виконуватися за допомогою термічних інструментів або муфт для пресованого холодного кріплення.

Зміст статті

  • 1 Варіанти установки
  • 2 Монтаж врозтруб
  • 3 Зварка екструдером
  • 4 Огляд цін

Варіанти установки

Технологічно можна з’єднати труби ПНД без зварювання або використовуючи спеціальний зварювальний апарат. У обох методик є свої переваги і недоліки, розглянемо переваги кожного методу кріплення.

Холодна зварка або пресування є самим простим варіантом, це дуже дешевий і доступний метод, який виконується за допомогою використання спеціальних муфт. Така технологія використовується в основному для трубопроводів великих діаметрів – від 20 до 300 мм. Компресійні фітинги під холодну зварювання мають наступні плюси:

  • Простота використання;
  • Великий вибір розмірів;
  • Забезпечення щільного з’єднання з високими показниками герметизації.
  • Але пресування переважно використовується тільки для кріплення ненапорных водопровідних сполук. У пластикових труб відносно невелика жорсткість, за рахунок чого при сильному внутрішньому тиску шов може просто розійтися, на відміну від зварювальних кріплень, які вважаються «мертвими».

    Апарати для зварювання труб ПНД

    Класична зварювання, або як прийнято говорити, пайка труб ПНД може виконуватися электромуфтовым методом або для її здійснення використовується певний апарат для зварювання. Электромуфты являють собою дуже практичний метод з’єднання металевих газових труб, а також пластикових комунікацій водопостачання. На вільну ділянку відведення встановлюється муфта певного діаметру, після чого в неї засувається другий відрізок труби. Така пайка ще називається стикова, з-за того, що для здійснення максимально міцного і щільного кріплення потрібно встановити частині трубопроводу дуже щільно з мінімальним зазором.

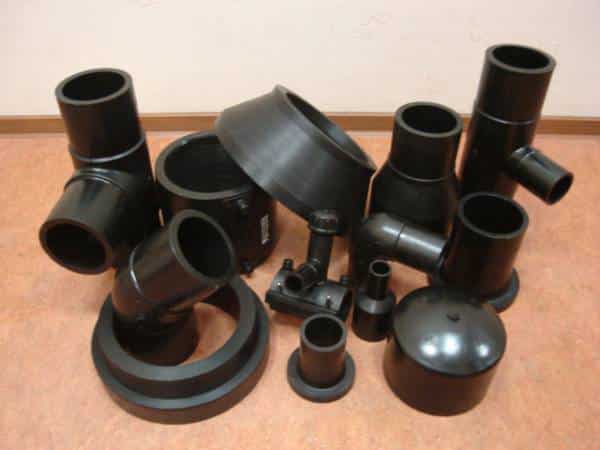

    Апарати для зварювання труб ПНДФото — фітинги

    Муфтами зручно працювати на великих діаметрах, але це не найкраще рішення для відводів під умивальник або комунікацій опалення. Але зате фланцеві ПНД-з’єднання при необхідності можна знімати і робити терміновий ремонт.

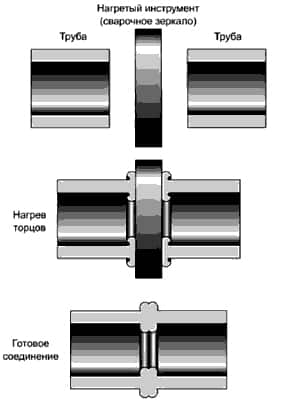

    Апарати для зварювання труб ПНДФото — стикова

    Ручна пайка труб проводиться за допомогою паяльника, для неї потрібне спеціальне обладнання для організації ПНД сполук. Для проведення таких робіт дуже важлива температура нагрівальних елементів і час витримки. Зверніть увагу, що ці параметри вибираються виходячи з технічних характеристик паяльного пристрою, товщини ПНД і діаметра відводів.

    Переваги методики:

  • Це найбільш довговічний і надійний варіант. За рахунок здійснення нероз’ємного кріплення, може використовуватися як для напірних ГБН, так і для ненапорных сполук запірної арматури;
  • Фланцеві з’єднання можуть використовуватися як при кріпленні зовнішньої системи, так і при встановленні внутрішніх магістральних труб;
  • Не вимагається попереднє навчання. Цілком достатньо переглянути відео і прочитати нормативи СНиП, де докладно вказується, як робити обрізання, установку і кріплення.
  • Але до недоліків відноситься те, що з’єднання при необхідності можна зняти. Незважаючи на всі переваги цього, іноді потрібно відкрити і прочистити трубу.

    Монтаж врозтруб

    Потрібно відзначити, що у вітчизняних документах Ви не знайдете ніяких стандартів для проведення растубной пайки. Вона описується тільки в європейських стандартах DVS 2207-15. Покрокова інструкція, як провести зварювання труб ПНД муфтами:

  • Перед початком роботи потрібно підготувати комунікацію. Для цього зовнішня поверхня очищається від різних забруднень: пилу, жиру. Це можна зробити вологою ганчіркою і спиртовим розчином або спеціальною сумішшю. Вона продається в сантехнічних магазинах;
  • Після приводиться в порядок місце стику. Від гладкості зрізу залежить щільність кріплення. Слід пройтися по торцю труби наждачним папером або зачистити її за допомогою зім’ятої газети. Після стик труб ПНД підрізається для утворення фаски 1 мм на 45 градусів, це дуже важливо для щільного кріплення;

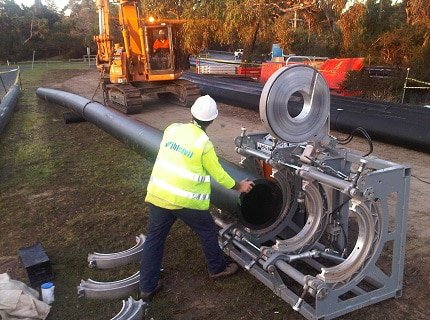

    Апарати для зварювання труб ПНДФото — стиковка

  • Далі, потрібно відводи встановити в муфту. Вона розділяється на дві половини: перша надівається на трубу (це дорн), а в другу вставляється другий відрізок (це гільза). Потрібно відзначити, що надягання муфти потрібно починати тільки після нагріву інструменту;

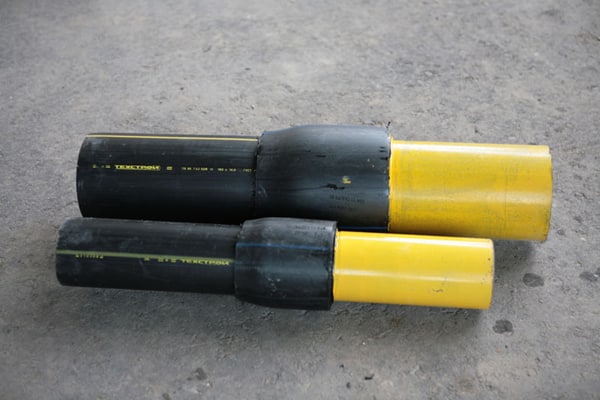

    Апарати для зварювання труб ПНДФото — з’єднання

  • Попередньо прогріта насадка максимально швидко просовується на комунікацію, після чого в неї вставляється другий відведення;
  • Просувати відрізки треба дуже обережно, але швидко, інакше можна перегріти поліетилен. Якщо все робиться правильно, то з-під муфти почне виходити рідка пластмаса.
  • Після закінчення нагрівання і зварювання потрібно зняти муфту і зафіксувати труби на твердій поверхні.

    Фланцями працювати ще простіше. Вони являють собою різьбові з’єднання для установки. Відповідно, на одному кінці комунікації вирізається різьблення, в яку вкручується елемент, а вже на нього надівається труба. Місце стику прогрівається феном або муфтою.

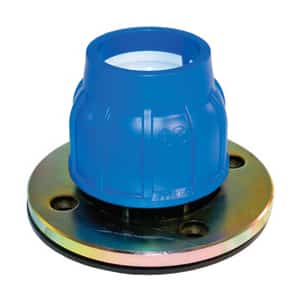

    Апарати для зварювання труб ПНДФото — фланець пнд

    Зварювання екструдером

    Ручним феном або паяльником трохи складніше працювати, оскільки потрібно додатково контролювати не тільки час прогріву, але і власні рухи. При неправильному здійсненні зварювання можна порушити цілісність труб ПНД або зіпсувати шов.

    Апарати для зварювання труб ПНДФото — професійний інвертор

    Покрокова інструкція зварювання за допомогою інвертора:

  • Потрібно обрізати комунікацію до певного розміру, обов’язково зачистити торець;
  • Температура для зварювання ПНД – 260 градусів, на цей рівень встановлюється паяльник, одночасно встановлюються і прогріваються зварювальні насадки;
  • Перед початком роботи обов’язково вимірюється і відзначається потрібна глибина установки, вона повинна становити не менше 2 мм;

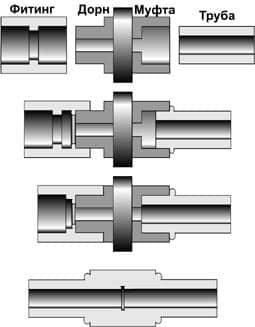

    Апарати для зварювання труб ПНДФото — установка фітинга

  • Найскладнішим у цьому процесі є момент, коли потрібно зацентрировать фітінг і трубу в насадці. Професійний верстат містить в своїй комплектації спеціальний центруючий механізм, якщо його немає, то просто постарайтеся зробити все дуже точно;
  • Після з’єднання засуваються до позначки (не до стику) і витримуються певний час;
  • По закінченні роботи апарат вимикається, а місце зварювання труб фіксується для охолодження.
  • Дуже важливо не перетримати кріплення, якщо занадто затягнути зварювання, то ПНД стане дуже тонким або відбудеться наплив поліетилену на внутрішній діаметр. Щоб контролювати цей момент використовується спеціальна таблиця:

    Зовнішній діаметр, ммЗварний шов, ммНагрівання, секЗ’єднання, секОхолодження, сек2014642251674232188644020126450231864632624867528301089030401181103250128

    Відео:Электромуфтовая зварювання труб ПНД

    Огляд цін

    Купити апарат для зварювання труб ПНД можна в будь-якому місті, якщо ціна не підходить, то зараз багатьма компаніями надається оренда обладнання. Розглянемо вартість моделі V-Weld R063:

    МістоЦіна, у. е.Воронеж28Єкатеринбург28Казань30Краснодар28Москва33Новосибірськ30СПб33
