Самостійне виготовлення ручної лебідки

Зміст:

Що таке лебідка?
Конструюємо лебідку з троса і відрізка труби
Ручна лебідка
Виготовляємо лебідку з ручним або електричним приводом

Зміст

Що таке лебідка?

внутрішнє пристрій лебідки

Лебідка – особливе пристосування, відоме ще з давніх часів. Нехитра конструкція, що представляє собою барабан з намотаним металевим тросом, давала людині можливість переміщати тяжкості. Принцип роботи лебідки ґрунтується на правилі роботи важеля. Людині потрібно докладати лише невеликі зусилля, щоб пересувати ручку. З її допомогою приводиться в дію трос, на якому закріплений вантаж. Лебідки знайшли своє застосування в господарстві, де їх використовують не тільки для підйому і перенесення з місця на місце важких вантажів, але і для переорювання грунту. Лебідка може функціонувати від ручного або електричного приводу, часто стає незамінним помічником тим, хто любить ганяти на автомобілі по бездоріжжю.

Зважившись придбати лебідку, людина замислюється над тим, чи варто купувати вже готову конструкцію або краще зробити лебідку своїми руками. Також багатьох цікавить питання про те, якою конструкції лебідки віддати перевагу? Отримати відповіді на ці запитання можна, якщо ви визначилися з принципами використання лебідки. Лебідки з ручним приводом хороші тим, що їх робота не буде залежати від наявності електричної енергії. Проте з їх допомогою можна переміщати вантажі з невеликою вагою, оскільки управління пристроєм здійснюється вручну. Лебідки з електроприводом дозволяють переміщати з місця на місце великогабаритні вантажі, і людині в даній процедурі фактично не доведеться докладати великих зусиль. Однак недоліком цього виду лебідки є її залежність від електричної мережі або акумулятора. В цілому ж вибір лебідки певного типу буде залежати тільки від ваших уподобань. Нижче наведемо кілька прикладів лебідок, які можна виготовити самостійно.

до змісту ?

Конструюємо лебідку з троса і відрізка труби

ручна лебідка з троса і відрізка труби

Лебідка з троса і відрізка металевої труби належить до найпростіших конструкцій, які можна створити своїми руками за кілька хвилин. Для виготовлення такої лебідки використовуються наявні під рукою матеріали, тому даний варіант конструкції особливо популярний у любителів швидкісної автомобільної їзди. Влаштований цей тип лебідки наступним чином. Металевий трос намотується на відрізок труби, який, у свою чергу, надівається на вісь. Саму ж вісь потрібно добре зафіксувати, встановивши, наприклад, вертикально, і вбивши її в землю. Далі під нижній виток металевого троса потрібно підкласти якийсь важіль. Це може бути міцна палиця або держак від садового інструменту. Цей важіль потрібно будувати таким чином, щоб трос наматывался на трубу. Такий нехитрий механізм дозволить пересунути з місця на місце досить важкі предмети (наприклад, застряглий в грязі чи піску автомобіль). Не можна сказати, що даний прилад ручного пристрою є повноцінною лебідкою, але свої прямі функції воно виконує бездоганно.

до змісту ?

Ручна лебідка

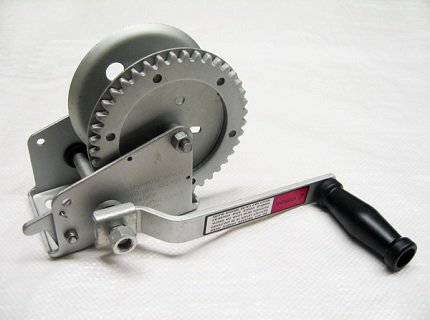

ручна барабанна лебідка

Ручною лебідкою називається механізм, за допомогою якого здійснюється пересування вантажів з різними габаритами з місця на місце. Ця різновид лебідки має ручний привід, тому може функціонувати тільки при сприянні людини. Серед численних видів ручних лебідок найчастіше зустрічаються конструкції, оснащені барабанним механізмом. Вони працюють за таким принципом. Котушка обертається за допомогою рукоятки, через редукторную передачу. Такий механізм дає можливість намотується на котушку металевий трос і тим самим пересувати громіздкі предмети. Рівень зусиль, які слід докласти людині до рукоятки, буде залежати від розміру передавального числа редуктора (чим воно менше, тим більше зусиль необхідно докладати).

Щоб використання ручної лебідки було ефективним, прилад потрібно надійно зафіксувати на нерухомій поверхні. можливість якісної фіксації пристрою досягається за рахунок виконаних в рамі лебідки отворів. Рукоятку конструкції рекомендується жорстко зафіксувати з валом (на ньому ж закріпити і зірочку малого розміру). Котушку ж жорстко скріпляють з великою зіркою, яка, в свою чергу, зчеплена з маленьким елементом. Один кінець троса фіксується на котушці, а на іншому краю прикріплюється гак або карабін.

до змісту ?

Виготовляємо лебідку з ручним або електричним приводом

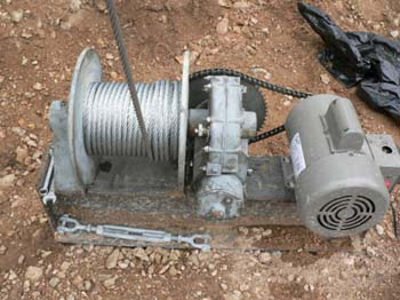

лебідка з електричним приводом

Якщо у вас є навички роботи зі зварювальним апаратом, то можна спробувати виготовити лебідку з підручних матеріалів своїми руками. Для цієї роботи вам знадобляться такі інструменти та матеріали:

Металева труба для створення барабана;
Труба для формування рами з прямокутним перетином;
Гайки і 6 штук різьбових шпильок М10-М12 з довжиною 24 см;
Лист металу товщиною близько 3 мм для барабанних дисків;
Шість відрізків труби діаметром 12 і завдовжки 20 см;
Маленька і велика зірочки, а також – приводний ланцюг;
Двигун бензиновий або електричного типу, що функціонує від акумулятора автомобіля або мережі 220 В. Важіль для управління ручним приводом;
Ступиці для фіксації на валу барабана і для закріплення самого валу на рамі;
Електроди і апарат для зварювання;
Трос з правильно підібраною довжиною і закріпленим на кінці карабіном;
Ґрунтувальний розчин і фарба по металу;
Болгарка з двома типами диском (шліфувальним і відрізним);
Набір ключів гайкових.

Технологія виготовлення лебідки своїми руками виглядає наступним чином:

Згідно зі створеним кресленням робиться нарізка труби перетином 20*20 мм для створення рами. Перпендикулярні з’єднання виконують в даних випадках допомогою обрізки заготовочних елементів під кутом в 45 ?C;

Зроблені заготовки рекомендується розмістити на рівній поверхні, а потім за допомогою зварювального апарату виготовити з них раму лебідки (з’єднавши заготовки точковим методом зварювання). Після цього потрібно перевірити, чи дійсно кути розташовані перпендикулярно по відношенню один до одного, а потім вже проварити всі шви повністю. До цієї ж конструкції необхідно приварити спеціальний майданчик для закріплення приводного електродвигуна (на ній повинні бути сформовані пази під цей прилад). Після завершення роботи прибирають задирки і окалину з поверхні листа;

Раму необхідно добре зачистити наждачною шкуркою, а після того – покрити шаром грунтовки по металу, а коли вона добре просохне – фарбою по металу або двома шарами спеціальної емалі;

Наступний етап полягає у виготовленні барабана. Для цього потрібно з листового металу вирізати два кола однакового розміру (приблизно 30 см в діаметрі). У кожному з цих кіл потрібно знайти центр і просвердлити в ньому отвір, відповідний діаметру валу. Також необхідно виконати по 6 отворів, розташованих у видаленні від центрального отвору на 7-8 см;

На кожному з металевих дисків також потрібно розсвердлити отвори під монтаж маточин (по 4 штуки). Закріплення маточин здійснюється на болтових з’єднаннях. Для з’єднання барабанних дисків використовують шпильки. Для цього шпильку фіксують на одному диску, потім зверху на неї надягають трубу діаметром 14, а зверху на неї – другий металевий диск. Всю конструкцію фіксують за допомогою контргайок і гайок;

Барабан закріплюють на валу, який може бути вже готовим (із сталі високої міцності) або створеним власними руками (з металевої труби потрібного діаметра). На вал з зовнішньої сторони щодо барабана монтують велику зірочку (її можна взяти, наприклад, з коробки передач мотоцикла). Маточини, необхідні для фіксації барабана на рамі встановлюють на виступаючі частини валу;

Барабан разом з валом монтується на раму і закріплюється за допомогою болтів і зовнішніх маточин. На підготовлену площадку встановлюється бензиновий або електричний двигун, на вихідному валу якого жорстко зафіксована маленька зірочка. Далі необхідно надіти ланцюг і відрегулювати її натяг за допомогою пересування двигуна з прямокутним пазів. Ланцюг не повинна провисати, але в той же час і сильне її натяг допускати не можна, оскільки це призведе до швидкого зношування зірочок, та й сама ланцюг від такого натягу може порватися. Натяг ланцюга перевірити можна дуже легко. Для цього достатньо буде покрутити руками барабан. Ланцюг не повинна перешкоджати руху барабана при розмотуванні металевого троса;

На встановлений барабана намотують трос, закріпивши на валу один з його кінців. На другому кінці троса потрібно зафіксувати міцний карабін. Щоб забезпечити зручність пересування, лебідку необхідно зафіксувати на рамі за допомогою хвостовика;

Протилежна сторона хвостовика використовується для з’єднання лебідки з автомобілем. Барабан рекомендується захистити спеціальним кожухом, який запобігатиме потраплянню на трос опадів і бруду;

Якщо ви хочете зробити привід лебідки універсальним, то можна на валу (з зовнішньої сторони) продумати установку рукоятки. Це дозволить у разі відсутності палива або електричної енергії управляти лебідкою за допомогою ручного приводу.

Ця конструкція лебідки відрізняється надійністю і простотою. Незважаючи на те, що вона не оснащена багатьма корисними допоміжними функціями (наприклад, пристроєм за перемикання реверсу і передавального числа), свою роботу з переміщення важких і великогабаритних вантажів вона виконує на відмінно. Але функції цього пристрою можна використовувати для переміщення вантажів по горизонтальній поверхні, а от якщо потрібно підняти важкий предмет у вертикальному напрямку, то краще такий тип лебідки застосовувати разом з ручної талем.
