Саморегулюючий нагрівальний кабель – технічні характеристики, підключення ціна

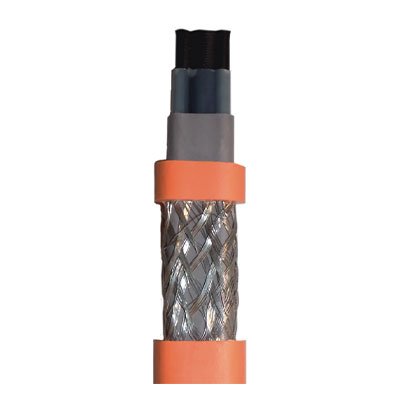

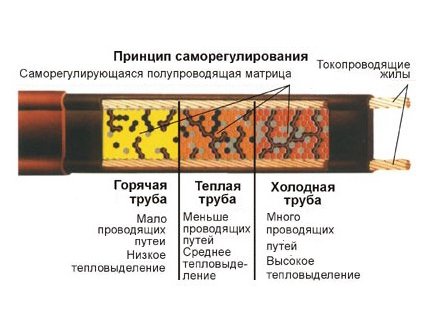

Технологічні рішення для монтажу теплої підлоги поповнилися новою розробкою, що дозволяє виробляти «розумний» нагрів за допомогою електричного струму. Саморегулюючий нагрівальний кабель має в своїй конструкції прошарок з терморезистора, який зменшує нагрівання елемента при підвищенні температури.

Така конструкція дозволяє економити електрику, нагріваючи поверхню тільки там, де це необхідно. Якщо поверхня підлоги нагріта рівномірно, то гріючий елемент, споживає електричний струм у мінімальній кількості.

Якщо ж в одному з секторів відбувається зниження температури, наприклад, з причини розлитої холодної води, то відбувається локальний нагрів тільки цієї ділянки. Всі перераховані вище достоїнства затьмарюються одним істотним мінусом — високою вартістю кабелю.

Цей недолік буде з часом зменшуватися з появою на ринку більшої кількості виробників саморегулюючого гріючого кабелю. Крім цього різниця у вартості, при тривалій експлуатації, повністю окупається за рахунок економічності такої технології.

Саморегулюючий нагрівальний кабель   технічні характеристики, підключення ціна

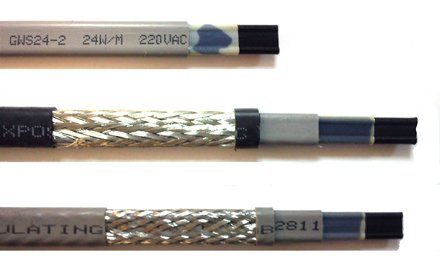

Вибір кабелю

Для того щоб придбати якісний гріючий елемент, необхідно ознайомитися з найбільш поширеними помилками, які допускаються при купівлі цієї продукції.

Придбання самого дешевого кабелю

Багато виробників для зменшення витрат використовують для виробництва саморегулюючого елемента матеріали невисокої якості. В результаті, такий гріючий кабель продається за дуже низькою ціною, що приваблює багатьох економних покупців, яким належить вже через 1 — 2 роки, знову займатися підбором кабелю, по причині виходу з ладу встановленого електротехнічного виробу.

Для заміни нагрівального елемента необхідно провести демонтаж теплої підлоги, що додатково збільшує витрати.

Тому скупий покупець саморегулюючого гріючого кабелю заплатить в два рази більше від вартості якісного, але більш дорогого виробу.

Вибір кабелю по потужності

Кожен виріб яке споживає електроенергію, використовують не 100% потужності, яка підведена до нього, а незначну частину, необхідну для здійснення роботи або виділення тепла. Максимальна потужність саморегулюючого елемента — 150 Вт/м може застосовуватися тільки в системі теплої підлоги, який є єдиним обігрівальних приладом в приміщенні.

Якщо даний пристрій використовується в якості додаткового джерела тепла, то встановлена система обігріву максимальної потужності буде марно споживати електрику, при цьому виробляючи більша кількість теплоти, ніж це необхідно.

Крім цього, при виробництві кабелів високої потужності використовується більша кількість дорогих матеріалів, що не може не позначитися на кінцевій вартості виробу.

Якщо гріє пристрій використовується для запобігання обмерзання підземних комунікацій, то в цьому випадку достатньо потужності 60 Вт/м. При обладнанні дахів будівель саморегулівним проводом для запобігання утворення бурульок, також немає необхідності у використанні занадто потужного вироби.

Саморегулюючий нагрівальний кабель   технічні характеристики, підключення ціна

Монтаж саморегулюючого гріючого кабелю

Для того щоб зробити самостійно монтаж нагрівального дроту, достатньо початкових знань в електротехніці і шанобливого ставлення до такого небезпечного явища, як електричний струм.
Перед початком монтажних робіт слід повністю знеструмити мережу, відключивши вхідні автомати або викрутивши пробки-запобіжники.

Для виконання робіт з установки нагрівального кабелю знадобляться наступні матеріали та інструменти:

  • Плоскогубці.
  • Канцелярський ніж.
  • Гільзи ізольовані для з’єднання проводів — 3 шт.
  • Будівельний фен.
  • Термоусадочна трубка діаметром 12 і 14 мм.
  • Трижильний Кабель.
  • Саморегулюючий нагрівальний елемент.
  • Покрокова інструкція:

  • Необхідно підготувати трижильний кабель, акуратно видаливши частину зовнішньої ізоляції і, зачистивши від шару ізолятора кожен провід довжиною близько 1 див.
  • З гріє проводу також знімається з допомогою ножа основна ізоляція довжиною близько 5 див.
  • Металеву екранує оплетку необхідно розплести і скрутити, цей провід буде використовуватися для підключення заземлення.
  • Відступивши від краю кабелю 2 см, знімається подвійний шар ізоляції, під яким знаходиться саморегулююча матриця.
  • Цей елемент також зрізається гострим ножем, дотримуючись обережності, щоб не пошкодити знаходяться всередині дроти.
  • Звільнивши від оболонки два мідні дроти, їх необхідно зачистити від ізоляційного шару довжиною близько 1 див.
  • Потім на гріючий кабель встановлюється термозбіжна трубка 14 мм і довжиною 80 мм, а на провід — термозбіжна трубка 12 мм і довжиною 50 мм
  • На трижильний кабель необхідно відігнути в зворотному напрямку жовто-зелений провід, який буде використовуватися для підключення заземлення. Два інших з’єднуються з основними жилами кабелю, що гріє. З’єднання проводів здійснюється таким чином:
    • Зачищена частина жили нагрівального дроту вводиться до середини гільзи і обжимається плоскогубцями.
    • Зачищена частина проводу трижильного кабелю також вводиться в цю гільзу і обжимається. Така ж операція повторюється і з другої житловий гріючого кабелю.
    • Після того як два основних дроти будуть надійно зафіксовані з допомогою ізольованих гільз, на місце з’єднання насувається термозбіжна трубка меншого діаметру і нагрівається будівельним феном до зменшення в обсязі, що дозволяє надійно зафіксувати з’єднання проводів.
    • Потім закручена оплетка заземлення гріючого кабелю з’єднується з жовто-зеленим проводом, вищеописаним способом і фіксується з допомогою термозбіжною трубки більшого діаметру.
  • Для цього невеликий відрізок трубки надівається на гріючий елемент і це місце прогрівається будівельним феном до повної усадки матеріалу.
  • Підключення нагрівального елемента завершено і можна приступати до його встановлення.
  • Найбільш часто застосовується такий вид нагрівання для запобігання обмерзання трубопроводів холодного водопостачання

    Монтаж в даному випадку дуже простий і полягає в спіральному опутывании труби в тому місці, де це необхідно.

    Якщо здійснюється монтаж теплої підлоги з використанням саморегульованого кабелю, то застосовуються спеціальні сітки, до яких кріпиться за допомогою хомутів гріючий кабель. Гріючий елемент може бути встановлений в трубки, що дозволяє, в разі необхідності провести заміну опалювального елемента.

    Вартість

    САМОРЕГУЛЮЮЧИЙ НАГРІВАЛЬНИЙ КАБЕЛЬ SM-2CR (80 ВТ) — елемент використовується переважно у різних системах антиобмерзання. Може застосовуватися для підігріву доріг, тротуарів, дахів будинків і різних комунікацій, критичних до дії низьких температур. Ціна — 600 руб/метр.

    Саморегулюючий нагрівальний кабель   технічні характеристики, підключення ціна

    САМОРЕГУЛЮЮЧИЙ НАГРІВАЛЬНИЙ КАБЕЛЬ SRM/TGS-2CR (40 ВТ) — цей елемент ідеально підходить для захисту побутових труб від замерзання. Елемент володіє високою надійністю, економним споживанням електроенергії. Ціна — 400 руб/метр.

    Саморегулюючий нагрівальний кабель   технічні характеристики, підключення ціна

    САМОРЕГУЛЮЮЧИЙ НАГРІВАЛЬНИЙ КАБЕЛЬ SRL/GWS-2 (16 ВТ) — елемент споживає мінімальну кількість електроенергії і застосовується для підігріву водопровідних і каналізаційних труб, що дозволяє здійснювати їх прокладання на глибині вище промерзання грунту. Ціна — 200 рублів.

    Саморегулюючий нагрівальний кабель   технічні характеристики, підключення ціна

    Відгуки про застосування

    Сергій. с. Михайлівське.

    Застосування саморегульованого опалювального проводи марки SRL/GWS-2 (16 ВТ), що дозволило при спорудженні каналізації в приватному будинку здійснити необхідний ухил труб. Унаслідок значного видалення септика, для того, щоб труба не промерзають взимку, монтаж слід проводити на глибині не менше метра, але застосування сучасних технологій дозволило змонтувати каналізаційну трубу на глибині всього 40 див. Пристрій після нагрівання практично не споживає електроенергію, що дозволяє використовувати цей засіб обігріву труби без серйозного збитку для сімейного бюджету.

    Микола. р. Владивосток.

    Застосування саморегульованого кабелю дозволило вирішити проблему холодної підлоги в коридорі. У зимовий час це було особливо помітно по причині знаходження квартири на першому поверсі. Тепла підлога з використанням такого нагріваючого елемента ідеально підходить для таких випадків. При цьому витрати на електроенергію практично залишилися на колишньому рівні.

    Олександр. р. Краснодар.

    Застосування саморегулюючого опалювального проводу SM-2CR (80 ВТ) в системі тепла підлога дозволило перетворити засклений балкон у затишне місце для роботи і відпочинку в будь-яку погоду. Даний вид обігрівального обладнання дозволяє включити систему лише один раз і в залежності від температури дана система самостійно буде регулювати нагрівання. Всім рекомендую придбати дане обладнання для утеплення балконів і лоджій.

    Костянтин. р. Ставрополь.

    Після того як минулої зими водопровідні труби повністю промерзли, виникла необхідність в їх утеплення. Розглядалися лише ті варіанти, які не споживають занадто багато електроенергії. Саморегулюючий кабель SRL/GWS-2 (16 ВТ) є ефективним засобом для запобігання зледеніння труб, а вбудований терморезистор дозволяє значно скоротити рівень споживання електрики. Використовувати таку конструкцію можна тільки в період значного зниження температури повітря, що теж сприяє економному витраті електроенергії.

    Станіслав. р. Норильськ.

    Застосування в системі теплої підлоги «розумної» системи регулювання нагріву дозволило не тільки економити значні кошти на оплаті рахунків за електроенергію, але і в будь-яку погоду одержати рівномірний нагрів підлоги. Всім, хто тільки планує використовувати таку систему, рекомендую купувати кабелі високої потужності, які навіть в сильний мороз дозволяють зберегти тепло в квартирі.

    Бліц-поради

  • Існують моделі саморегульованого нагрівального елемента, які оснащені виделкою. Така конструкція дуже зручна, коли нагрів ділянки потрібно тільки на певний проміжок часу, в цьому випадку також скорочується кількість часу, витраченого на монтаж устаткування.
  • Для підключення пристрою, не обладнаного виделкою, можна придбати готові комплекти з термозбіжними трубками і з’єднувальними гільзами.
  • В процесі підбору опалювального проводу слід звертати увагу на гарантійний термін, який дає виробник на даний виріб. Зазвичай, чим вище цей показник, тим якісніше товар, що купується.
  • Якщо самостійна установка саморегульованого кабелю, що гріє викликає утруднення, слід запросити для проведення електротехнічних робіт кваліфікованих фахівців.
