При прокладці або заміні електропроводки в квартирі дуже часто використовується провід типу ВВГ. Він заслужено отримав широку популярність у електриків завдяки невисокій вартості, що поєднується з непоганим якістю. Але простому обивателю, що не володіє специфічними знаннями, досить непросто розібратися у всьому різноманітті продукції даного типу. Як правильно підібрати кабель в залежності від підключається навантаження і що означає його маркування?
Види проводів ВВГ та їх маркування

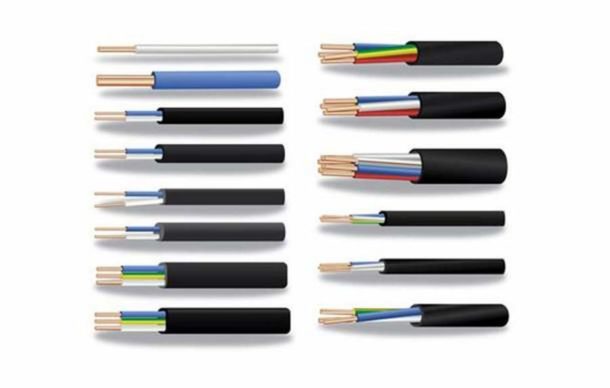

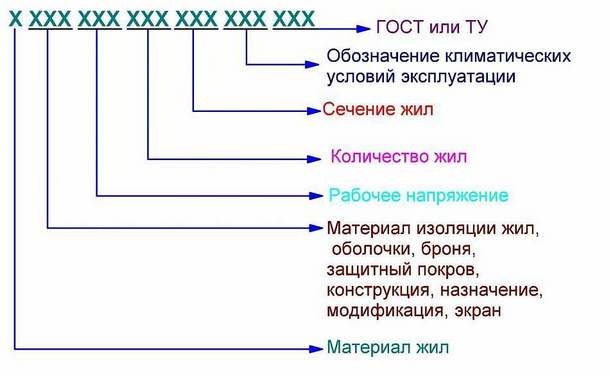

Розрізняти за зовнішнім виглядом різні види кабелів досить проблематично, та і не потрібно. Існує величезна кількість різновидів, що відрізняються кількістю жил, їх перетином і матеріалом, складом та якостями ізоляції, різними додатковими елементами. Для зручності виробники поміщають на зовнішню оплітку спеціальне маркування, що дає повну характеристику кабелю. Просто треба знати, як правильно її прочитати.
- Жили кабелю можуть бути виготовлені з алюмінію або міді. У першому випадку перед абревіатурою ВВГ ставиться літера «А». Якщо її немає, то це означає, що провід мідний. Саме такі кабелі краще використовувати при прокладці електропроводки в квартирі.
- Дві літери «В» вказують на матеріал зовнішньої і внутрішньої ізоляції, яким є полівінілхлорид. Також можуть використовуватися полімери (буква «П») або поліетилен («Пв»).
- Третя буква вказує на ступінь захисту кабелю від механічних пошкоджень. «Б» позначає броньований провід, «Г» – голий, тобто без додаткового захисту.
Броньований кабель не потребує приміщенні гофри або труби при прокладці під землею або на поверхні.
Додаткові літери після буквосполучення ВВГ вказують на категорію пожежної безпеки, до якої належить даний виріб:
- Відсутність знаків означає, що такий кабель при одиночній прокладці не буде підтримувати відкритого горіння.
- Позначення «нг» – ця здатність зберігається і при груповій прокладці.
- «Нг – ls» – знижене виділення диму і газу.
- «Нг – hf» – немає виділення газоподібних речовин, що володіють активними корозійними властивостями.

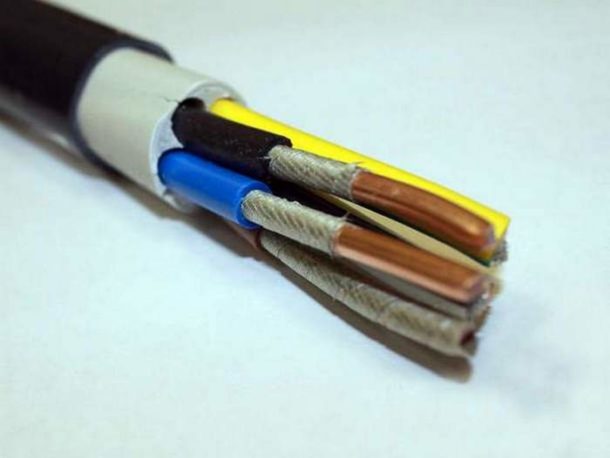

- Приставка «fr» вказує, що кабель вогнестійкий за рахунок додаткової обмотки стрічкою з вмістом слюди. Варіанти: «нг-frls» і «нг-frhf», які володіють відповідними властивостями.
Позначення кількості жил, їх перетину і будови кабелю
Подальші позначення вказують на кількість жил, їх товщину і конструктивні особливості:

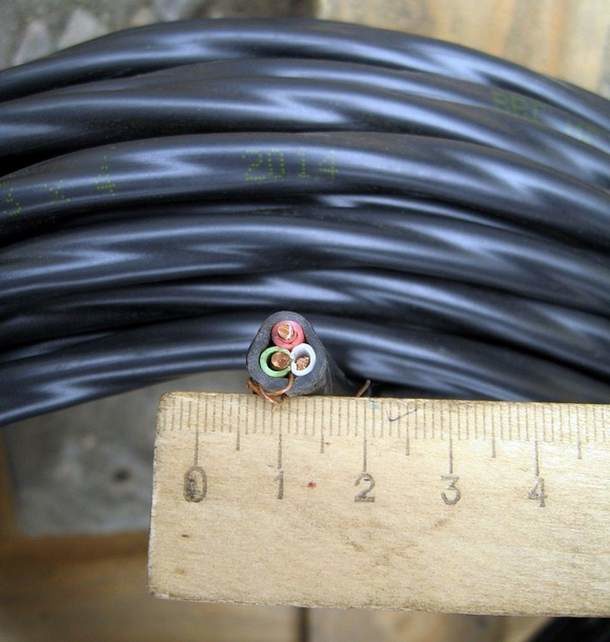

- Перша цифра – кількість жил.
- Друга – площа перерізу.
Наприклад, провід ВВГ 3?2 має 3 жили номінальним перерізом 2 мм2.
Вибір перерізу жил здійснюється з урахуванням передбачуваного навантаження, яка буде підключатися за допомогою кабелю:
- Для освітлення підійде кабель ВВГ 3?1,5.
- На розетки може доводитися набагато більш істотне навантаження, тому й провід треба взяти солідніше. Площа перерізу його жив не повинна бути менше 2,5 мм2, тому розетковий «мінімум» – кабель ВВГ 3?2,5. Але краще взяти з запасом, щоб потім не довелося переробляти проводку.
- Для підключення електричних печей, пральних машин чи інших енерговитратних електроприладів перетин дроту має бути не менше 4 мм2.
Маркування також показує конструктивне будова кабелю:
- Якщо жила складається з декількох скручених дротів, то вказується літера «М», однопроволочные позначаються літерою «О».
- Форма жив: «З» – секторні, «До» – круглі.
- Через знак «+» зазначаються характеристики нульового або заземлюючого проводу, якщо вони є і відрізняються по перерізу від решти жив.
- Остання цифра показує номінальна напруга кВ, на яке розрахований кабель.

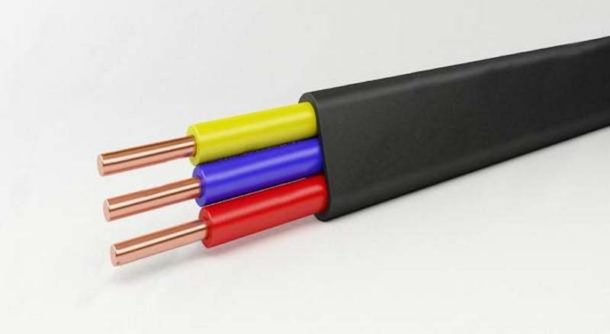

- Провід з позначенням ВВГ-п («п» – плоский) в побуті використовується досить рідко. Жили в ньому покладені в ряд, сам він має плоску форму. В основному служить для підключення потужних промислових установок.
У відповідності з міжнародними стандартами ізоляція жив має певну забарвлення: нульовий провід пофарбований у синій колір, а заземлення – жовто-зелений.
Приклад розшифрування маркування
Розглянемо особливості розшифрування маркування на прикладі.
Так, маркування ВВГ 3?50мс+1?25мс(N) – 0,66 ТУ буде позначати мідний провід без броні з зовнішньою і внутрішньою ізоляцією з полівінілхлориду, що має три багатодротові секторні жили з площею перерізу 50 мм2 та заземлюючу жилу з площею перетину 25 мм2, розрахований на напругу 660 вольт.
Область застосування та особливості експлуатації
У побуті кабель ВВГ не рекомендується прокладати тільки в землі. Він не має додаткового захисту, тому його прокладання в траншеї можлива тільки в трубах або інших захисних спорудах. Доцільніше для цих цілей використовувати броньований кабель.
Відкритим способом можна монтувати провід ВВГ тільки по поверхнях з негорючих матеріалів: бетону, цегли, штукатурки або гіпсу. Але в цьому випадку залишається можливість механічного пошкодження кабелю. Для її усунення провід поміщають в рукави гофровані, кабель-канали або труби. Такий захист обов’язкова при відкритій проводці на дерев’яних стінах.
У квартирах найчастіше застосовують прихований спосіб прокладки. Кабель укладається в спеціальних штробах або порожнечах, що закриваються штукатуркою або іншими оздоблювальними матеріалами. У цьому випадку не вимагається додаткового захисту від механічних пошкоджень, але у дерев’яних стінах або при застосуванні горючих оздоблювальних матеріалів обов’язково поміщають кабель в вогнетривкі короби або гофри.
При монтажі проводки потрібно враховувати ще деякі характеристики ВВГ проводів:
- Їх можна експлуатувати при температурі від -50С до +50С.
- Мінімальний радіус, на який допускається згинати провід, становить 10 його діаметрів.
- Монтаж при температурі нижче -15С вимагає додаткового підігріву кабелю.
