На дах будь-якого будинку потрапляє велика кількість опадів.
Щоб вони потім не стікали по стінах і не просочувалися в грунт під фундамент будинку, необхідно влаштувати надійну систему водовідведення.
Всього в будівництві існує два види систем водовідведення:
- неорганізована;
- організована.
Коли вода по схилах даху стікає прямо на вимощення будівлі, то це називається системою неорганізованою.
Коли ж на даху встановлено водостічна конструкція і вода відводиться певне місце, то така система називається організованою.
Неорганізований водовідведення, головним чином, використовується на плоских дахах.
Достоїнство такого методу лише одне – не потрібно витрачатися на жолоба, труби, кріплення і роботу.
А недоліків дуже багато!
Вода сприяє руйнуванню стін, цоколя, вимощення.
Фундамент зношується набагато раніше покладеного терміну.
Якщо під будинком ходять люди, то вода потрапляє прямо на них.
Організована система водовідведення з покрівлі будинку – зовсім інша справа!
Вода не потрапляє на конструктивні елементи будинку і вони служать максимально можливо.

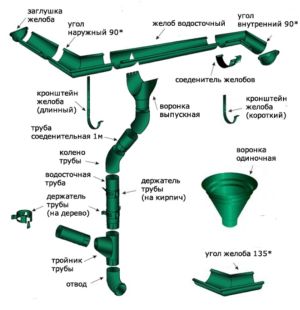

Адже для відводу води встановлені спеціальні вузли водовідведення і вода йде в спеціально організоване місце.
Також водостічна система несе на собі певні естетичні функції.
Будинок, на якому не встановлена водостічна конструкція, вид має незакінчений.
Це виглядає,як якщо б у кімнаті не повісили фіранки.
А якщо вид водостоку підібрати правильно з точки зору дизайну, то він стане додатково прикрасою будинку.
Як правильно провести розрахунок
З чого починається розрахунок водостоку
Основною характеристикою системи водостоку є її пропускна здатність.
Тобто є певна кількість води, яка система без проблем зможе відвести з вашої даху.
Для того щоб правильно виконати розрахунок водостоків, слід врахувати конфігурацію і тип даху, а також велика кількість і частоту опадів.
Якщо розрахунок виконати неправильно, то водостік не впорається з об’ємом води, яка почне надходити під час сильних злив або різкого танення снігу, і вона почне переливатися через край жолобів водостічної системи.
Це те ж саме, якби такої конструкції зовсім не існувало.
Для того щоб зрозуміти, яка повинна бути характеристика водостічної системи, слід з’ясувати, який обсяг середньомісячних опадів у вашому регіоні, і яка пікове навантаження.
Також має значення конфігурація даху, кути нахилу скатів і частота злив.
Тому що будь-яка водостічна система впорається із звичайною нормою опадів.
Розраховуємо кількість опадів, яка припадає на площу водовідведення.
Для цього використовуємо формулу:
Q = S x q / 10000.
Тут:
- Q – кількість опадів, які на площу водовідведення припадають, вимірюється в літрах/сек;
- S – площа покрівлі, з якої відводиться вода, вимірюється в квадратних метрах;
- q – максимальна інтенсивність опадів, вимірюється в л/(с х га).
Використовуючи дані щодо реальної пропускної здатності елементів системи (надає виробник систем), виробляємо вибір конкретної системи:
Після того, як пропускна здатність водостічної системи нами розрахована, необхідно розрахувати кількість стояків.
Для цього використовується така формула:
N = Q / q.
Тут:
- N – кількість стояків;
- Q – кількість опадів;
- qn – пропускна здатність водостічної системи.
Давайте на прикладі розглянемо, як виконується розрахунок.
Розраховуємо площу водовідведення.

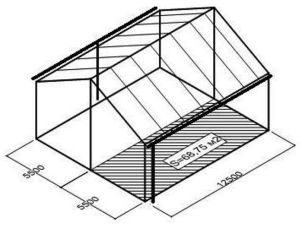

Спочатку необхідно обчислити площу даху, з якої необхідно відводити воду:
S = 5.5 х 12,5 = 68, 75 кв. метра.
Тепер використовуємо формулу:
Q = S x q / 10000 = 68,75 х 267 / 10000 = 1,84 літра/сек.
Число 267 – це максимальна інтенсивність опадів.
У кожному регіоні вона своя.
Тепер беремо таблицю, в якій зазначено пропускна здатність систем:
Водостічна система
Пропускна здатність
qn (л/с)
Площа водовідведення S (м2)
Пропускна здатність
qn (л/с)
Площа водовідведення S (м2)
Стояк на розі будинку
Стояк по центру стіни
Х1
1,91
71,54
3,82
143,07
Х2
3,09
115,73
6,18
231,46
Х3
4,78
179,03
9,56
358,05
Х4
7,49
280,52
14,98
561,05
І підбираємо конкретну систему.
Для нашої площі водовідведення найбільш ефективною буде система Х1.
Тобто, коли стояк встановлений на розі будівлі.
У такої системи пропускна здатність дорівнює 1,91 л/сек.
Знаючи нашу пропускну здатність, легко розрахувати необхідну кількість стояків:
N = Q / q = 1,84 / 1,91 = 0, 96.
Тобто нам цілком вистачить одного стояка.
Онлайн розрахунок кількості елементів
Як можна побачити з усього, написаного вище, розрахунок водостічної системи не представляє складності.
Але це за умови, що у вас дах має просту форму.
А як бути, коли форма даху дуже складна?
Тут нам на допомогу приходить комп’ютер!
У більшості компаній, які займаються виготовленням і продажем елементів водостоку на сайті є онлайн калькулятор.
Наприклад, такий: http://www.finelux.ru/online/vodostochnye_sistemy/.
Це спеціально написана комп’ютерна програма, яка автоматично розраховує все, що стосується водостічної системи.
Від вас потрібно тільки внести в певні поля потрібні параметри.
Зазвичай для розрахунку потрібно 5-10 хвилин.
І таких онлайн-калькуляторів чимало:
http://www.beregi-teplo.ru/calcs/raschet-vodostoka.
А у деяких компаній калькулятор здатний розрахувати не тільки елементи системи водовідведення, але і одночасно порахувати вартість.
Наприклад, http://www.alta-profil.ru/catalogue/vodostochnye-sistemy/calculator/.
Так що можна не витрачати час на розрахунки вручну, а довіритися сучасної комп’ютерної техніки.
До речі, як вважають фахівці, такі онлайн – калькулятори всі розраховують з високою точністю.
