Розрахунок вальмового даху: площа, кроквяна система, онлайн-калькулятор

Вальмові дахи є підтипом чотирисхилі дахи.

Саме така конструкція дозволяє забезпечити найбільш надійний захист від вітрових навантажень.

Незважаючи на візуальну схожість зі звичайною двосхилим дахом, вальмові зводити значно складніше.

Адже необхідно всі чотири скати з’єднати під певним кутом.

Розрахунок вальмового даху: площа, кроквяна система, онлайн калькулятор
У досвідчених покрівельників труднощів у зведенні не з’являється, але встановити її можна і самостійно, якщо зробити правильно розрахунки з урахуванням передбачуваних навантажень.

І саме розрахунок вальмового даху є найбільш важливим етапом при її зведенні.

Чим характеризується розглянута дах

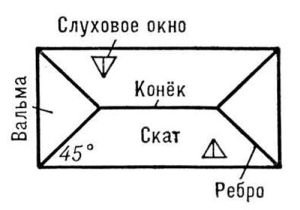

У класичному варіанті вальмовий дах має чотири скати: два основних, виконаних у вигляді трапеції, а також два закривають бічних, виконаних у вигляді рівнобедрених трикутників.

Таке рішення є дуже привабливим і деякою мірою робить дах «стрункішою».

Такий тип даху відмінно підходить як для оформлення звичайних будинків, так і розкішних особняків.

Крім традиційної конструкції можна зустріти різні варіації дахів з кількома додатковими скатами.

Також в вальме можуть розташовуватися слухові і горищні вікна.

Природно, такі варіанти більш дорогі і складні.

Також виділяють напіввальмові даху.

У них скати карниза в нижній точці не досягають.

Порівняно з плоскими дахами така конструкція дозволяє забезпечити кращий стік талої та дощової води.

Вітрові ж навантаження розподіляються по такому схилу більш рівномірно.

Саме тому використовують вальмові дахи на місцевостях з рясними опадами, а також сильними, частими і рвучкими вітрами.

Процедура розрахунку

Конструктивно вальмовий дах складається з двох основних частин: кроквяної системи і покрівельного покриття.

Тому, розглянемо, яким чином здійснюється їх розрахунок.

Як провести розрахунки кроквяної системи

В першу чергу потрібно розрахувати кут нахилу кроквяної конструкції.

При виборі кута нахилу необхідно враховувати, що він багато в чому залежить від кліматичних умов місцевості, а також обраного покрівельного матеріалу:

  • при сильних вітрах кут нахилу повинен бути мінімальним, що зніме навантаження з несучих стін;
  • якщо на місцевості спостерігаються сильні снігопади, то кут нахилу покрівлі збільшують, щоб сніг швидше з неї сходив;
  • в жарких регіонах кут нахилу роблять 2-5 градусів. Це дозволить уникнути перегрівання;
  • при виборі в якості матеріалу шифер та інші складальні штучні матеріали мінімальний кут вибирається 22 градуси;
  • при використанні рулонних матеріалів: 2-5 градусів при трьох шарах і 2-15 градусів – при двох;
  • для укладання профнастилу необхідний мінімальний рівень у 12 градусів;
  • для металочерепиці ухил повинен бути мінімум 14 градусів, а для м’якої – 11 градусів. За умови, що використовується суцільна обрешітка;
  • для ондуліна досить ухилу в 6 градусів;
  • мембранні покрівлі укладаються на скати при будь-якому нахилі.

Для розрахунку кута необхідно скористатися теоремою Піфагора і калькулятором.
Розрахунок вальмового даху: площа, кроквяна система, онлайн калькулятор
Адже бічні грані вальм, проміжні центральні крокви і стіна будинку одночасно є сторонами рівнобедреного трикутника.

Для зручності можна зробити мірну рейку шириною 5 см і проводити виміри безпосередньо на ній.

Тепер можна переходити до розмітки центральних крокв.



Для цього раніше приготовлену планку укладають на верхню обв’язку з торцевої сторони будинку.

За рахунок цього здійснюється розмітка горизонтальної проекції проміжних крокв, покрівельного звису виступу стіни (за формою проекція являє собою прямокутник).

Половина площі покрівлі, яка доходила до проекції конькового бруса, сформує з проміжними центральними кроквами також прямокутник.

Площі отриманих фігур будуть однаковими.

Для розрахунку кута нахилу кроквяної системи використовуються коефіцієнти.

При куті нахилу даху 3:12, наприклад, коефіцієнт кутового крокви становить 1,016, а проміжного – 1,031.

Для визначення довжини крокв легше всього використовувати теорему Піфагора.

Якщо дах ще не зведена, довжину проекцій проміжних центральних крокв дізнатися легше всього.

Відштовхуючись від цього значення, можна визначити довжину стикуючих з нею коротких крокв.

Процедура розрахунку площі покрівлі

Розрахунок вальмового даху: площа, кроквяна система, онлайн калькуляторВ залежності від кута нахилу кроквяної конструкції, кількість використовуваного покрівельного матеріалу буде відрізнятися.

Тому варто заздалегідь прорахувати його витрати.

Найлегше розрахунки робити, коли кроквяна конструкція вже поставлено.

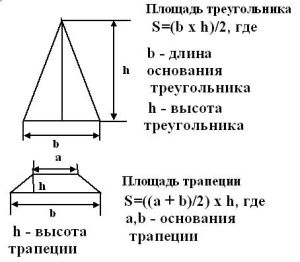

У класичному варіанті площі поверхонь розраховуються за формулами, зазначеним на рисунку.

Але, якщо на даху присутні слухові вікна і інші елементи, то варто брати покрівельний матеріал з запасом.

Програмне забезпечення для розрахунку

Якщо ви вирішили зводити вальмовий дах без залучення фахівців, то розрахунки в більшості випадків створять для вас певні труднощі.

Саме тому на багатьох сайтах компаній, які займаються будівництвом дахів або продажем покрівельних матеріалів, існують спеціальні онлайн — калькулятори.

Для прикладу, ось один з них знаходиться тут.

Вам достатньо ввести певний набір значень, за якими буде проведений розрахунок кроквяної конструкції, решетування і площі покрівлі.

Як видно, вальмовий конструкція, незважаючи на візуальну простоту виконання, відрізняється високим запасом міцності.

Проектування її – досить складний процес.

Але при дотриманні правил і ретельній перевірці результатів розрахунку зробити це можна і самостійно.

Відео про будівельному калькуляторі, який представляє собою просту програму для розрахунку вальмового даху.
