Встановлення такого виду опалення має кілька особливостей. І вони складаються таким чином, що перевірити працездатність системи можна тільки після закінчення всього технологічного циклу робіт. В таких умовах грамотний і точний розрахунок теплого водяного статі виходить на перший план. Щоб усвідомити всю важливість цього етапу просто уявіть собі, чим може обернутися помилка в розрахунках і подальше її усунення.

При розрахунку теплої водяної підлоги помилок допустити не можна

Адже наслідки можуть «спливти» (добре, якщо не в прямому сенсі) вже після повного висихання стяжки.

Для чого ж використовують такий обігрів? Тут може бути два варіанти:

• створення додаткового джерела тепла для підвищення рівня комфорту у оселі;
• повна заміна традиційної системи опалення, установка теплої підлоги як єдиного генератора теплової енергії.

До речі, цей варіант нагрівання приміщення вважається більш корисним для здоров’я. Адже охолодження повітря відбувається від підлоги до стелі (різниця приблизно 2-4 градуси), що дозволяє буквально тримати голову в холоді, а ноги в теплі». Та й про грибка або цвілі в перекритті теж можна буде забути.

Щоб зрозуміти, як розрахувати всі необхідні значення, давайте спочатку з’ясуємо, що нам доведеться рахувати.

Структурні компоненти системи

В системі теплої підлоги, як і в звичайному радіаторному опаленні, необхідний генератор тепла. Це може бути котел, який встановлюється безпосередньо в будинку, або централізоване опалення. У другому випадку перед початком планування потрібно дізнатися — чи передбачена можливість підключення теплої підлоги.

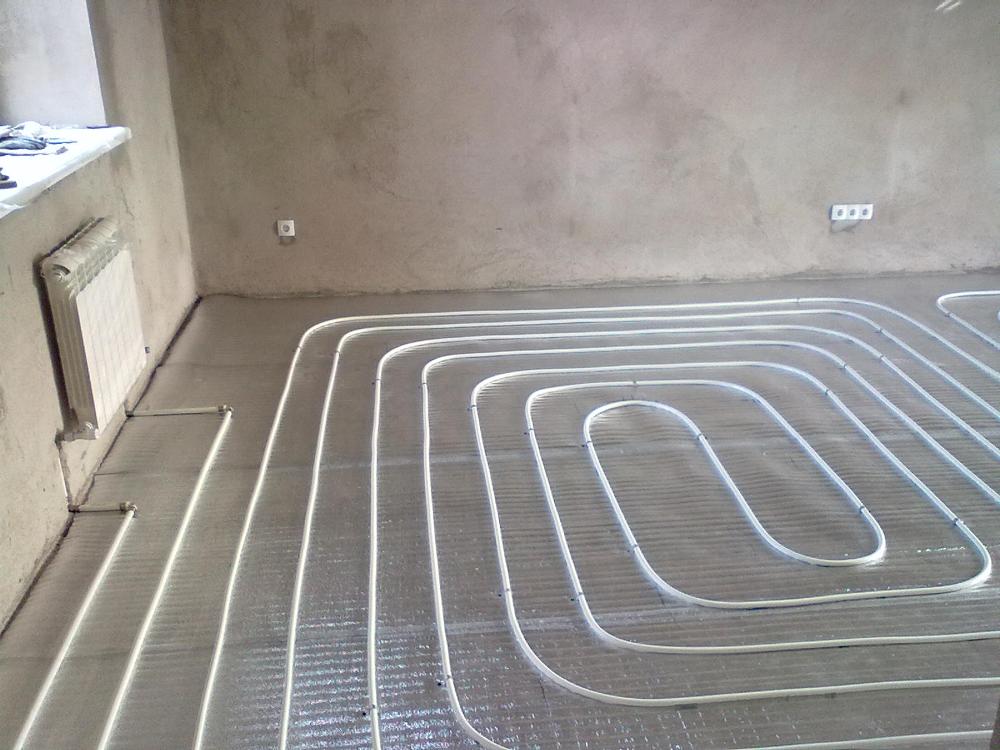

Генератор тепла і труби

Другим компонентом виступають труби, по яких поширюється нагріта до необхідної температури рідина. Для якісної роботи вони повинні володіти певними фізичними властивостями. На сьогодні можна виділити два типи труб з найбільш підходящими характеристиками:

• металопластикові;
• мідні.

Мідні труби забезпечують максимальний рівень тепловіддачі, але із-за своєї вартості використовуються рідко. А ось металопластикові стали лідерами в цій області. При досить невисокій ціні їх якісні показники достатні для надійної роботи в системі опалення.

Отже, якщо система складається з нагріваючого елемента і труб, то підрахувати ми можемо:

• загальну потужність, яка необхідна для компенсації тепловтрат;
• кількість труб, достатню для наповнення теплом всього простору приміщення.

Щоб точно зробити розрахунок труби для теплої водяної підлоги або його потужності потрібно звернути увагу на деякі моменти, що впливають на підсумковий результат.

Що варто врахувати при розрахунку

Першими і головними факторами будуть розмір приміщення і його температурні характеристики. Без оцінки реальних втрат тепла виконати точний розрахунок буде неможливо. Тому обов’язково варто враховувати такі особливості:

• матеріал, з якого побудовані стіни;
• кількість, розмір вікон і тип скління;
• температурний режим на вулиці;
• наявність або відсутність опалення поверхом нижче.

Також необхідна потужність системи буде залежати від фінішного покриття підлоги. Адже різні матеріали (наприклад, кахель і дерево) мають різну провідність тепла, а температура поверхні підлоги повинна залишатися в районі 30 градусів.

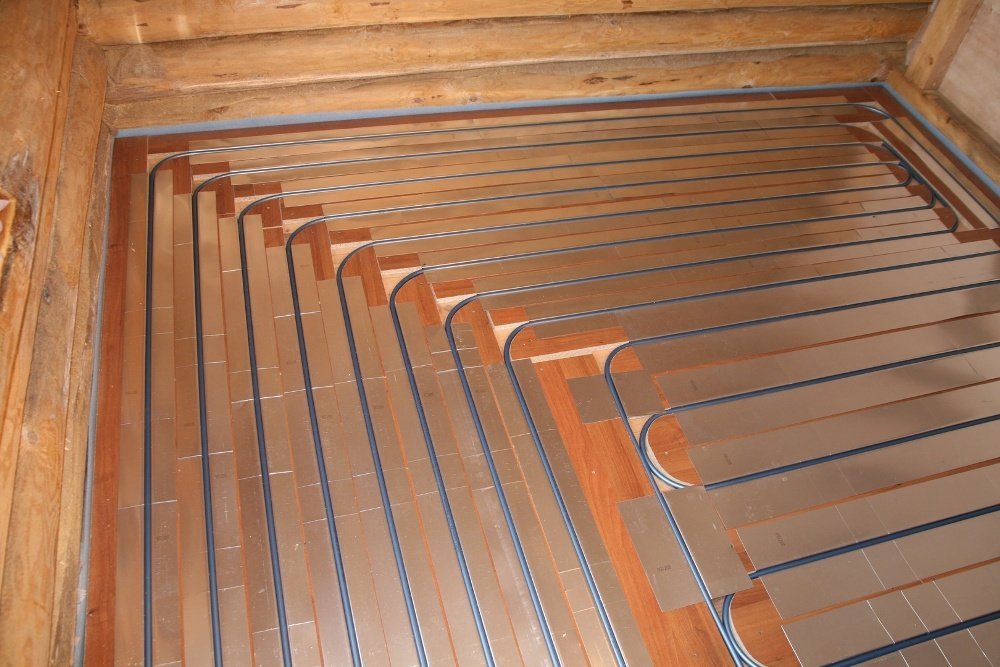

Тепла підлога в дерев’яному будинку

Тільки при врахуванні всіх цих факторів та внесення коригувань по кожному з них можна зробити якісний розрахунок теплої водяної підлоги. Зробити точні обчислення і скласти докладний проект можуть тільки фахівці. Але щоб мати початкове уявлення про кількість матеріалу і обсягах робіт можна використовувати онлайн-калькулятор теплої водяної підлоги, розташований нижче. Плюс, не завадить ознайомитися з загальною логікою розрахунку і укладання такої системи.

Калькулятор теплої водяної підлоги

Температура подачі, oC.Температура обратки, oC.Крок труби, м. 0.05
0.1
0.15
0.2
0.25
0.3
0.35Труба Pex-Al-Pex 16×2 (Металопластик)
Pex-Al-Pex 16×2.25 (Металопластик)
Pex-Al-Pex 20×2 (Металопластик)
Pex-Al-Pex 20×2.25 (Металопластик)
Pex 14×2 (Зшитий поліетилен)
Pex 16×2 (Зшитий поліетилен)
Pex 16×2.2 (Зшитий поліетилен)
Pex 18×2 (Зшитий поліетилен)
Pex 18×2.5 (Зшитий поліетилен)
Pex 20×2 (Зшитий поліетилен)
PP-R 20×3.4 (Поліпропілен)
PP-R 25×4.2 (Поліпропілен)
Cu 10×1 (Мідь)
Cu 12×1 (Мідь)
Cu 15×1 (Мідь)
Cu 18×1 (Мідь)
Cu 22×1 (Мідь)Підлогове покриття Плитка
Ламінат на підкладці
Паркет на фанері
КовролінТовщина стяжки над трубою, м.Питома теплова потужність, Вт/м2Температура поверхні підлоги (середня), oCПитома витрата теплоносія, (л/год)/м2

Загальні закономірності

Перше, що потрібно зробити — скласти план приміщення. Малювати його краще на міліметровому папері дотримуючись масштабу. А що на нього наносити — ми зараз розберемося.

Реальна площа укладання

А вона майже завжди буде відрізнятися від загальних розмірів приміщення. По-перше, слід відняти площу, яку займає стаціонарна меблі, під неї тепла підлога укладати не можна. По-друге, має залишатися відстань між стіною і найближчою до неї трубою. У середньому воно складає близько 20 див.

Для наочності порахуємо її на прикладі. Припустимо, що розмір приміщення, в якому буде монтуватися тепла підлога дорівнює м2. З нього віднімаємо відстань від труб до стін (0,2 м): м2.

Відстань між трубами і довжина контуру

Залежить від необхідної температури, способу вкладання та діаметра самих труб. В основному це відстань коливається від 10 до 30 див., Відповідно, в зонах з великими тепловтратами воно буде зменшуватися, а подалі від вікон і зовнішніх стін збільшуватися.

При середній відстані 20-30 см, на один квадратний метр знадобиться близько 5 м труби. Щоб виконати розрахунок труби для теплої водяної підлоги по всьому приміщенню достатньо цей показник помножити на реальну площу укладання.

Але, при цьому слід врахувати, що загальна довжина труби одного контуру не може перевищувати 120 м. Якщо площа приміщення вимагає більше — доведеться робити кілька окремих контурів. Різниця їх довжини повинна знаходитися в межах 15 м. Для рівномірного прогріву всіх контурів потрібно встановлювати колектор з можливістю регулювання витрати тепла.

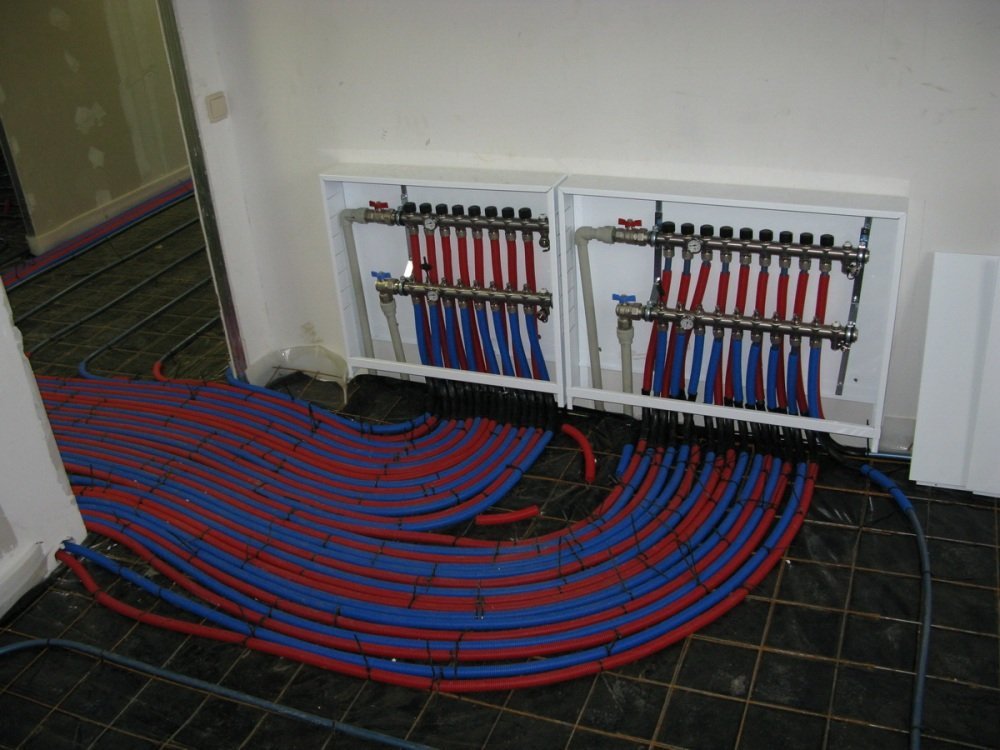

Контур з регулюванням тепла

І ще один важливий момент. Перед укладанням теплої підлоги необхідно подбати про якісну теплоізоляцію перекриття під ним. Інакше тепло буде витрачатися раціонально, що призведе до значного зниження ефективності всієї системи і до підвищення витрат на прогрів теплоносія.

Аналіз наведених даних допоможе більш детально представити принцип, за яким проводиться розрахунок теплої водяної підлоги і зібрати всю необхідну для такого обчислення інформацію. А як її застосувати надалі — провести підрахунок за допомогою онлайн-калькулятора або довірити цей процес фахівцям — вирішувати вам.
