При нинішній ситуації з цінами на енергоносії купівля будинку зі слабкими термічними показниками буде виглядати щонайменше дивно. А для тих, хто будує житло самостійно, одними з головних завдань стали грамотне утеплення та розрахунок опалення в приватному будинку.

Щоб не замерзнути взимку, необхідно провести правильний розрахунок опалення в будинку

На відміну від квартири в багатоповерхівці, тут все залежить тільки від вашого бажання і матеріальних можливостей. Ніякої залежності від централізованої системи. Але свобода, це не тільки більшу кількість можливостей, але і більш висока міра відповідальності за результат. Тому розрахунок системи опалення, як основа для подальших робіт, повинен бути виконаний максимально точно. Спробуємо розібратися, що для цього потрібно знати, і як ці знання застосовувати.

Зміст

Структура і функціонування системи

Компонентів, з допомогою яких відбувається процес обігріву не так вже й багато:

джерело тепла (котел);
провідники теплоносія (труби);
пристрої для підвищення тепловіддачі (радіатори);
периферійні пристрої (насос, термодатчик та інші);
теплоносій (вода, рідше антифриз).

До котла підключаються дві труби. За однією з них нагрітий теплоносій подається в систему (подача), по інший — повертається в котел (обратка). На шляху прямування підігрітої рідини встановлюються батареї, через які і відбувається основна віддача тепла.

Якщо площа приміщення перевищує 100 м2, вода вже не може циркулювати природним способом без допомоги ззовні. Тому в таких випадках потрібно встановлювати в систему насос, який буде розганяти теплоносій по трубах. Як бачимо, принцип роботи системи досить простий.

Що і як рахувати

А ось на цьому етапі доведеться зосередитися, щоб не упустити нічого важливого, і не допустити помилки в підрахунках. У кожного елемента системи є свої параметри, від яких залежить її функціонування. Зупинимося детально на кожному з них.

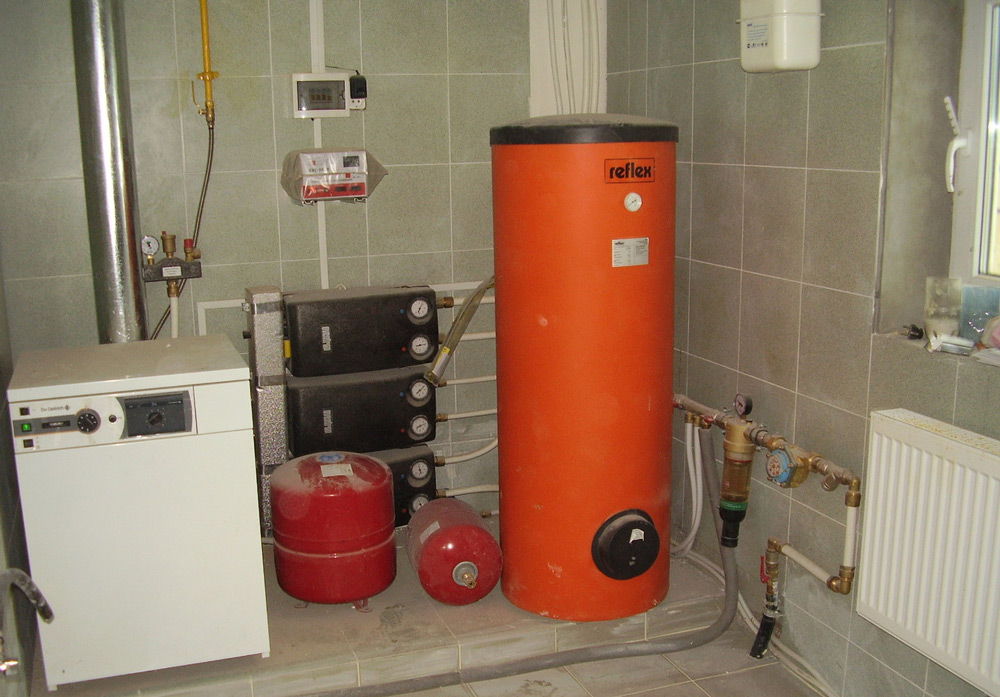

Котел

Зараз існує багато видів генераторів тепла для обігріву будинків. Вони діляться за типом палива, кількості контурів, наявності або відсутності автоматики. Але головною характеристикою все одно залишається потужність котла. Саме її й треба буде знайти. Щоб уникнути плутанини з одиницями вимірювання, пропонуємо все, що стосується потужності відразу вважати в Ватах.

Для розрахунку нам знадобиться загальний обсяг приміщення, яке буде опалюватися, і норма потужності на 10 м3. Перше значення можна отримати, помноживши площу будинку на висоту. Слід зазначити, що потрібно враховувати навіть ті приміщення, в яких батареї не плануються. Вони своє тепло візьмуть пасивним способом. Друга складова розрахунку міститься в нормативних документах, і відрізняється в залежності від регіону країни, в якій буде розташовано будинок:

для півночі — 1,5–2 кВт;
для центру — 1,2–1,5 кВт;
для півдня — 0,7–0,9 кВт.

Подальші дії не становлять ніякої складності. Використовуємо наступну формулу: W=V*w/10, де W — загальна потужність котла, w — норма на 10 м3, V — об’єм опалювального приміщення. Щоб не перевантажувати систему, фахівці рекомендують додавати до результату ще 20%, формуючи таким чином запас потужності. Так і в періоди пікових температур він теж стане в нагоді. З котлом розібралися, йдемо далі.

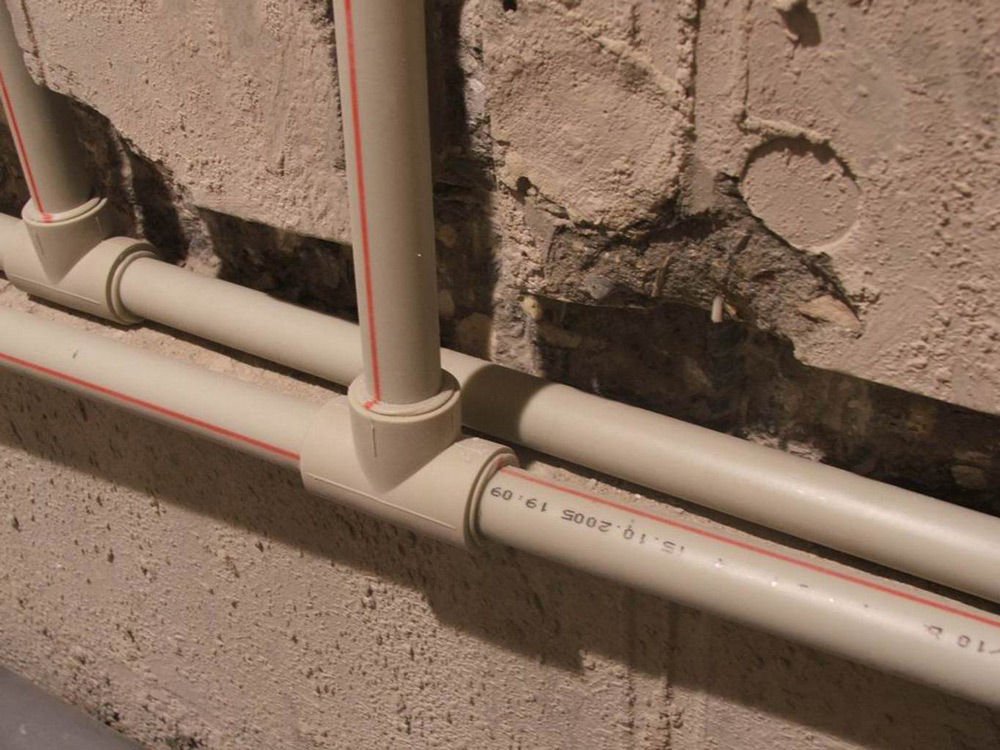

Труби

Для цього компонента значення мають дві характеристики — матеріал і діаметр. Теоретично, ідеальний матеріал для труб опалення мідь. Але із-за своєї дороговизни і складності при монтажі на практиці такий варіант застосовується вкрай рідко. Тому при всьому багатстві вибору розумної альтернативи металопластикові на сьогодні немає. За всіма параметрами він перевершує інші аналоги.

З діаметром справи йдуть складніше. Точний розрахунок діаметра труб для опалення з урахуванням всіх поправок і коефіцієнтів можуть зробити тільки фахівці з відповідною освітою. Якщо говорити в загальному, то діаметр труб, у взаємодії з іншими факторами, повинен забезпечувати необхідний тиск в системі. Яке, в свою чергу, буде підтримувати постійну швидкість руху теплоносія.

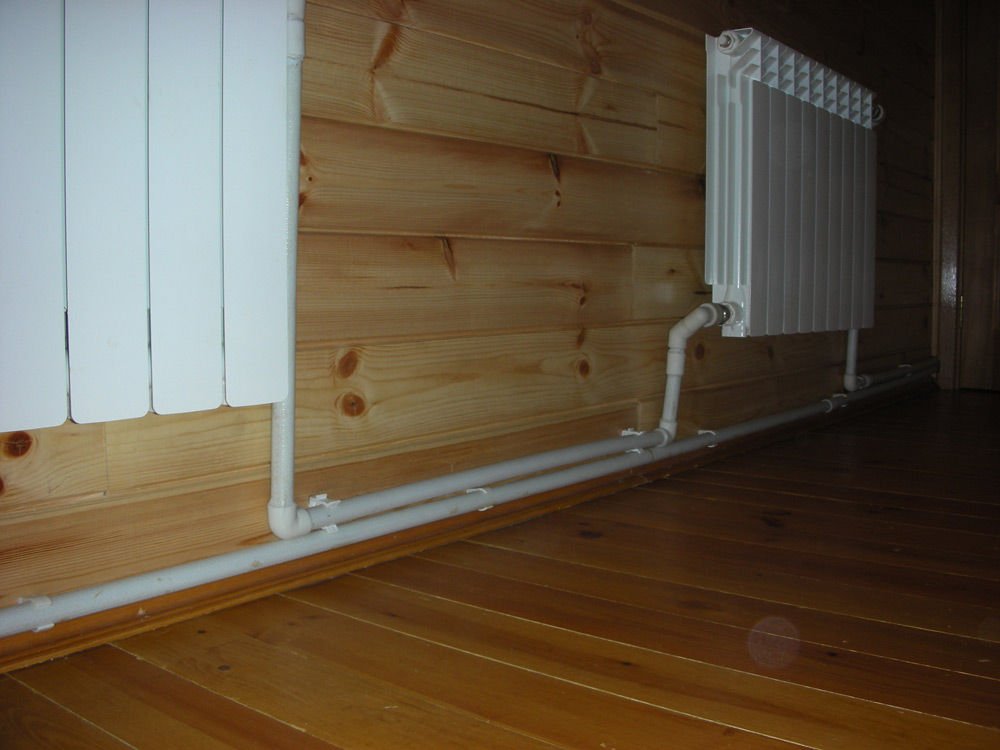

Батареї

Їх завдання — акумулювати тепло і віддавати його повітрю в приміщенні з певною інтенсивністю. Батареї опалення для приватного будинку повинні мати високі показники по тепловіддачі. Але, в той же час не вітається занадто швидке їх охолодження. Тому дуже важливо знати відповідні характеристики матеріалу, з якого вони зроблені.

Тут теж вибір не особливо великий, але він є. Добре себе зарекомендували радіатори з алюмінію і так звані біметалічні (всередині алюміній, зовні сталь). Обидва варіанти мають досить високу потужність (одна секція — 185-190 Вт) і добре тримають тепло, що виключає потреба занадто частого підігріву теплоносія. Можна придивитися також до батарей з чавуну. Якісні показники у них будуть нижче (145 Вт секція), але зараз до них все частіше стали прикладати руку» дизайнери. Завдяки чому, такий радіатор цілком може стати частиною інтер’єру кімнати.

Крім матеріалу, на потужність секції впливає її висота і температура води в системі. Виробники радіаторів опалення заносять в паспорт дані для висоти батареї в 50 см і максимальної температури води в 90 градусів. Якщо ваші характеристики відрізняються — необхідно буде проводити корекцію розрахунків.

Вікна

Потрійний склопакет
Подвійний склопакет
Звичайне (подвійне) скління

Стіни

Хороша теплоізоляція
Дві цеглини або 150 мм утеплювача
Погана теплоізоляція

Співвідношення площ вікон і підлоги

10%
20%
30%
40%
50%

Температура зовні приміщення

-10C
-15C
-20C
-25C
-30C
-35C

Число стін виходять назовні

Одна
Дві
Три
Чотири

Тип приміщення над розраховується

Приміщення, що обігрівається
Тепле горище
Холодне горище

Висота приміщення

2,5 метра
3 метри
3,5 метра
4 метра
4,5 метра

Площа приміщенняТепловтратиТеплопродуктивність котла

Самі обчислення кількості секцій виконуються для кожної кімнати окремо. За формулою, з допомогою якої ми вважали потужність котла, знаходимо необхідну кількість тепла для приміщення. Після чого результат ділимо на аналогічний показник одній секції. Підсумок при необхідності округляємо до більшого цілого числа.

Звичайно, можна було б згадати про безліч коефіцієнтів, які враховують всі можливі характеристики приміщення. Особливо, що стосується рівня тепловтрат. Але, коли мова йде про приватний будинок, перед установкою опалення всі втрати тепла, які можливо усунути — краще усунути. І рахувати буде простіше, і енергоресурсів витратите менше. А якщо цього не зробити, проводити детальний розрахунок обігріву просто не буде сенсу. Адже опалювати все одно доведеться «вулицю».

Тим, у кого все ж залишилися сумніви з приводу запропонованих варіантів підрахунку, пропонуємо використовувати калькулятор розрахунку на сайті.
