Розрахунок і технологія мурування стін з піноблоку

Піноблоки — кладочні вироби з ніздрюватого бетону неавтоклавного тверднення, широко використовувані в індивідуальному будівництві для зведення будівель заввишки 1-3 поверхи. Піноблок може застосовуватися як для кладки несучих стін, так і для перегородок, також блоки низької щільності нерідко використовуються в якості теплоізоляційного матеріалу.

Розрахунок і технологія мурування стін з піноблоку

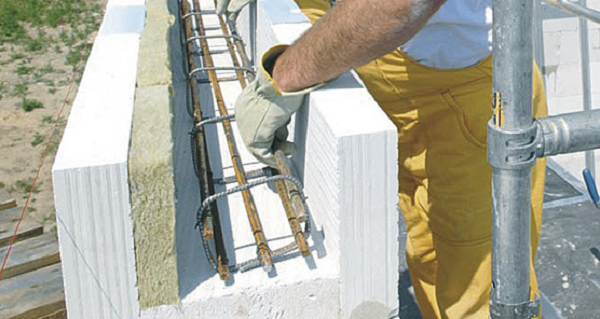

Стіни з піноблоку

У даній статті розглянута технологія мурування стін з піноблоків. Ми поетапно вивчимо весь процес — від визначення товщини стін до їх армування і монтажу монолітного поясу, а також наведемо рекомендації по вибору клею для кладки пінобетону.

Теплотехнічний розрахунок товщини стін будинку з пінобетону

Згідно з рекомендаціями виробників даного матеріалу, оптимальна товщина стін з піноблоку варіюється від 40 до 60 див. Віддано ця величина буде відрізняться від регіону до регіону, оскільки вона безпосередньо залежить від кліматичних умов місцевості, в якій ведеться будівництво.

Щоб дізнатися, які по товщині зовнішні стіни необхідно робити саме у вашому випадку, потрібно виконати теплотехнічний розрахунок будинку. Для проведення такого розрахунку потрібно наступна інформація:

  • теплотехнічна характеристика пінобетону, а саме величина його теплопровідності, що залежить від щільності матеріалу;
  • ГСОМ регіону, в якому ведеться будівництвом (ГСОП — градусо-добу);
  • нормативне опір стіни будівлі тепловіддачі (складається з суми опорів всіх матеріалів, з яких складається кладка), можна взяти в стандарті СНИП №2-3-79 «Будівельна теплотехніка».

В якості прикладу для розрахунку використовуємо стандартний для Москви ГСОП 6000, для якого нормативне опір тепловіддачі буде дорівнює 3.5 С*м2/Вт. Розрахунок будемо проводити для найбільш поширеного класу щільності пінобетону — D600.

Розрахунок і технологія мурування стін з піноблоку

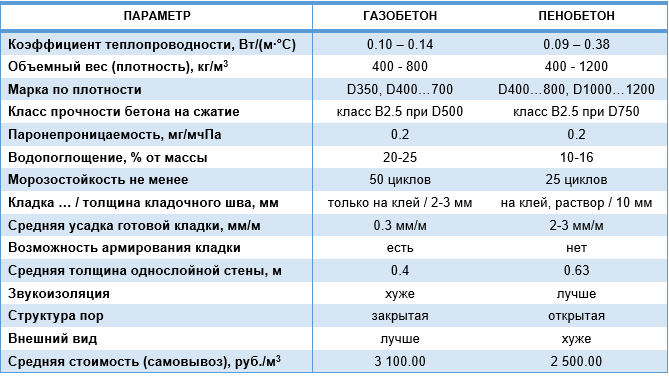

Порівняння характеристик пінобетону і газобетону

Теплотехнічний розрахунок товщини стіни виконується з урахуванням теплопровідності всіх використовуваних у її конструкції матеріалів. Наводимо їх характеристики:

  • пінобетон D600 — 0.14 Вт/мС;
  • обличовочный цегла — 0.56 Вт/мС;
  • цементно-гіпсова штукатурка — 0.57 Вт/мС.

Виконаємо розрахунок стіни з зовнішнім шаром лицювальної цегли товщиною 120 мм і внутрішнім шаром штукатурки завтовшки 20 мм. Робиться це за наступним алгоритмом:

  • Вираховується опір тепловіддачі для цегли допомогою розподіл товщини шару (у метрах) на теплопровідність матеріалу: 0.12/0.57 = 0.20;
  • Аналогічний розрахунок для шару штукатурки: 0.02/0.57 = 0.035.
  • Визначається товщини шару пінобетону виходячи з необхідного теплоопору стіни 3.5 С*м2/Вт, взятого для Московської області. Формула розрахунку: Т = (3.5-0.2-0.035)*0.14 = 0.45 м.
  • Аналогічним чином, знаючи фактичну теплопровідність використовуваних в конструкції стіни будматеріалів, а також нормативне тепловий опір стін будівель по вашому регіону, ви можете виконати теплотехнічний розрахунок для будь-якого варіанту кладки.

    Особливості вибору піноблоків (відео)

    Які піноблоки краще використовувати?

    Якщо ви вирішили будувати будинок з пінобетону, то при виборі блоків увагу в першу чергу необхідно звертати на їх щільність, яка є ключовою характеристикою матеріалу. Від щільності пінобетону безпосередньо залежать всі інші характеристики — вартість, вага, теплопровідність, звукоізоляційні здібності.

    Чим нижче щільність, тим менш міцним буде блок, і тим кращими будуть його теплоізоляційні параметри. Дана величина вказується маркуванням D, на ринку ви можете знайти піноблоки щільністю D300-D1200, при цьому вироби щільністю до 500 кг/м3 не можуть використовуватися для зведення несучих стін, їх призначення — теплоізоляція вже існуючих споруд.

    В залежності від щільності піноблоки класифікуються на 3 різновиди, що відрізняються між собою сферою застосування:

    • теплоізоляційні — D300-D500, клас міцності В0.5-В1;
    • конструкційно-теплоізоляційні — D500-D900, клас міцності — В1-В5;
    • конструкційні — D1000-D1200, клас міцності — В5-О 13.

    Розрахунок і технологія мурування стін з піноблоку

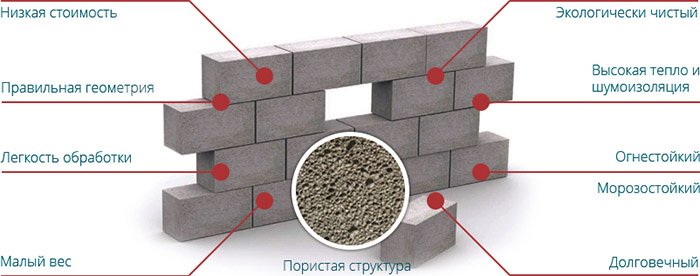

    Переваги використання пінобетону

    Блоки щільністю 500-900 кг/м3 придатні для будівництва несучих і внутрішніх стін одноповерхових будівель, тоді як для зведення будинків заввишки 2-3 поверхи треба використовувати конструкційні вироби.

    Розміри поставляються на ринок блоків варіюються в межах 100×300х600 до 400×300х600 див. Блоки, як правило, вибираються по товщині відповідно до необхідної товщини стін. Найбільш поширений типорозмір — 200×300х600 мм

    Зазначимо, що якісний піноблок заводського виробництва відрізняється рівною геометрією. Це дозволяє використовувати для їх кладки не цементно-піщаний розчин, а спеціальний клейовий склад. Кладка з застосуванням клею виконується з товщиною швів 4-5 мм, тоді як при використанні розчину шви робляться товщиною 10-15 мм.

    Використання розчину клею дозволяє підвищити теплоефективність стіни, так як вона позбавляється містків холоду, роль яких виконували товсті шви, а витрати на придбання досить дорогого клею нівелюються низькою витратою матеріалу, так що підсумкова вартість кладки практично не змінюється.

    Технологія кладки піноблоків

    Навіть при використанні клею, перший ряд блоків потрібно укладати на піщано-цементний розчину, при цьому поверхня фундаменту має бути покрита рулонної гідроізоляцією. Спочатку необхідно посадити на розчин кутові блоки, далі натягують причальний шнур і по ньому триває кладка першого ряду.

    Кладку необхідно постійно перевіряти рівнем і вирівнювати гумовою киянкою при наявності навіть мінімальних відхилень. Армуванню підлягає кожен 4-ий ряд кладки, для цього можна використовувати як сітку, так і звичайну металеву або склопластикових арматуру. Прутки арматури закладаються в скоєні на поверхні кладки штроби, які заповнюються цементним клеєм.

    Розрахунок і технологія мурування стін з піноблоку

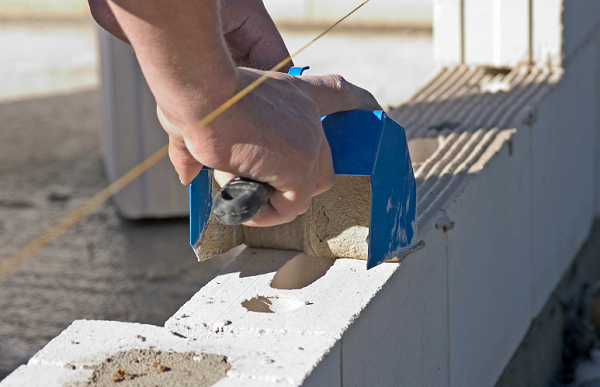

    Нанесення клею спеціальним ковшем

    В обов’язковому порядку необхідна заливка монолітного армопояса в місцях монтажу міжповерхових перекриттів і покрівлі. Простіше за все своїми руками зробити армопояс використовуючи спеціальні U-блоки з внутрішньою порожниною. У такому разі процес монтажу армопояса зводиться до укладання блоку, розміщення в ньому арматурного каркаса і заливки в порожнини бетоном.

    Необхідність формування армопояса обумовлюється низькою стійкістю пінобетону до точкових навантажень. Армпояс рівномірно розподіляють навантаження від перекриттів і покрівлі по всій стіні, перешкоджаючи її деформацій. Якщо ведеться будівництво одноповерхового будинку, то під легку покрівлю на дерев’яних кроквах можна облаштувати армопояс з цегли. Товщина армпосоясов обох типів повинна відповідати товщині стіни, висота — від 15 до 20 див,

    Розрахунок і технологія мурування стін з піноблоку

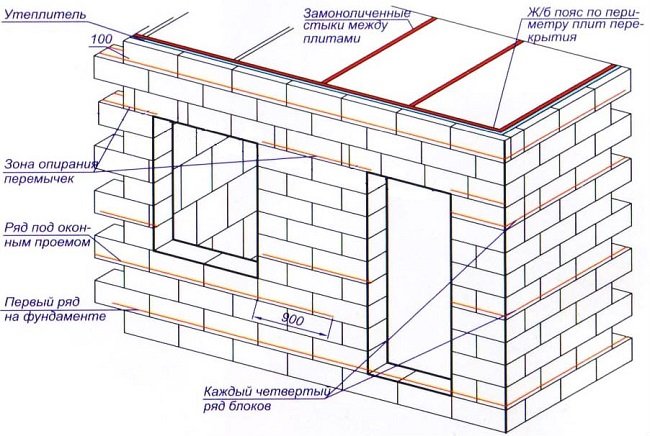

    Схема кладки піноблоків

    Щоб виконати кладку стін з піноблоку правильно, керуйтеся наступними рекомендаціями:

    • кладочний клей необхідно замішувати маленькими порціями, які будуть використані протягом 30-60 хвилин;
    • 2-й і всі наступні ряди кладки потрібно робити з перев’язкою в підлогу блоку;
    • оптимальний температурний режим для роботи становить 5-250, якщо температура вище, то пінобетон потрібно зволожувати;
    • для нанесення розчину клею зручно використовувати спеціальний зубчастий шпатель, який дозволяє формувати рівні, однакові по товщині шви по всій довжині кладки;
    • при необхідності піноблок можна підганяти за розміром, розпилюючи його звичайною ножівкою;
    • обзаведіться схилом, він допоможе вам точно перевіряти вертикальність кладки, що потрібно робити на кожному 3-му ряду стіни.

    Розрахунок і технологія мурування стін з піноблоку

    Армопояс на піноблок

    Основними помилками, які допускають недосвідчені забудовники при роботі з пеноблоком, є:

  • Проведення робіт в умовах дощу або при температурі нижче -100.
  • Використання надмірно рідкого розчину — пінобетон є пористим матеріалом, він може ввібрати з розчину воду, перешкоджаючи тим самим його нормальному затвердінню.
  • Недбала перевірка рівня першого ряду кладки, від якого безпосередньо залежить рівність всієї іншої стіни.
  • Ігнорування очищення поверхні піноблоків від пилу, погіршує адгезію матеріалу з цементним розчином.
  • Відсутність армування, що послаблює конструкцію в цілому — при зрушеннях грунтах на стінах будинку можуть виникнути тріщини, деформуватися віконні і дверні прорізи.
  • Для кладки внутрішніх стін краще використовувати спеціальні перегородкові піноблоки. Товщина таких виробів варіюється в межах 50-150 мм Внутрішні перегородки, які не є несучими, не можна армувати. Також немає необхідності в монтажі армопояса, досить просто залишити між поверхнею кладки і стелею зазор в 1-2 см і закрити його монтажною піною по закінченню 2-ух доби після монтажу стіни.
