Ви вирішили поліпшити обігрів свого житла або зовсім відмовитися від опалення за допомогою батарей? Зараз для цих цілей прийнято використовувати різні види підлоги з підігрівом. Якщо водяний варіант вам з якоїсь причини (а їх може бути багато) не підійшов — з таким завданням впорається система електричного обігріву. Розрахунок теплої підлоги з таким діючим елементом, як і його пристрій, має свої особливості. І щоб усі роботи пройшли гладко, необхідно в них добре розібратися. Почнемо з пристрою.
Елементи конструкції
Система електричного теплого статі складається з декількох взаємопов’язаних частин. До них відносяться:
- терморегулятор;
- термодатчик;
- силовий кабель;
- нагріваючий елемент.
Функціонує це таким чином: до терморегулятора, який ставиться в стіну через силові (монтажні) дроти підключаються інші складові. Нагріваючий елемент і термодатчик монтуються в підлогу. Перший з них гріє, а другий — контролює температуру.
Найчастіше на практиці застосовуються три види нагрівальних елементів:
- сітчастий мат;
- інфрачервона плівка;
- нагрівальний кабель.
Плівка і мат менш вимогливі до монтажу. Вони можуть укладатися під шар плиткового клею навіть при його товщиною в кілька міліметрів. Тому ідеально підходять для установки під кахель. А інфрачервону плівкову систему взагалі можна ставити безпосередньо під паркет або ламінат.

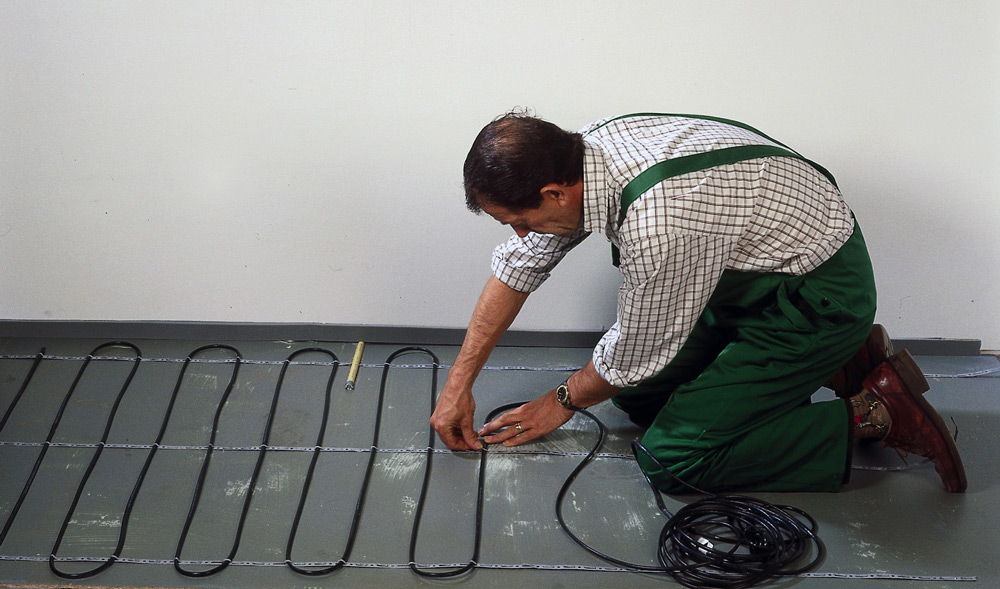

З кабельним варіантом справи йдуть трохи складніше. По-перше, такий пристрій необхідно заливати стяжкою, по-друге — потрібно розраховувати крок витка під час укладання. До того ж сам кабель ділиться на декілька різновидів.
Різновиди кабелю

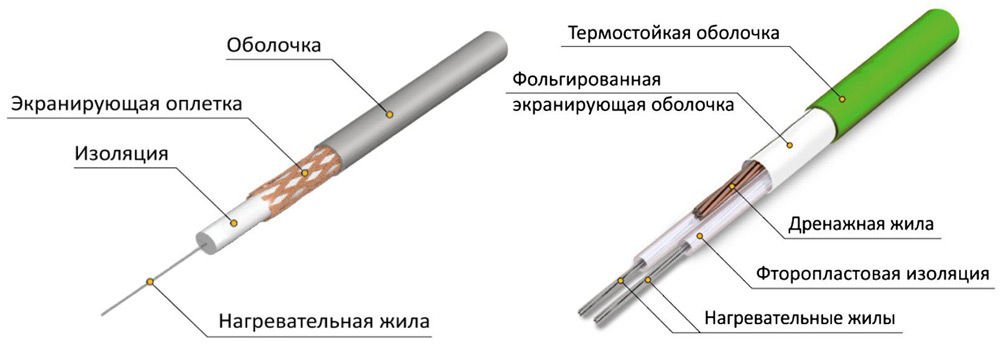

Для вашого статі може бути використаний одножильний кабельний нагріваючий елемент або його двожильний аналог. Одножильний — самий простий, дешевий і зручний у застосуванні. Один з його головних недоліків — складність розрахунку та встановлення. Вона виникає за необхідності зводити обидва кінці кабелю в одне місце. Тобто укладати його треба таким чином, щоб фінішувати біля місця підключення до терморегулятора.
Не менш істотний мінус — інтенсивне електромагнітне поле по всій протяжності дроти. Воно вважається шкідливим для здоров’я людини. З цієї причини системи з одножильним елементом використовувати в житлових приміщеннях не рекомендують.
Двожильний коштує трохи дорожче, але і труднощів з ним менше. Розташування проводів для подачі і повернення струму в одному кабелі вирішує обидві озвучені проблеми. При його монтажі достатньо врахувати геометрію приміщення, а індукційне поле гаситься рухом струму в різних напрямках.
Тепер можна приступати безпосередньо до підготовки обчислень.
Особливості розрахунку
Основними параметрами, що впливають на результат, є площа і тип будівлі, для якої буде виконуватися підрахунок, а також режим використання системи. Кожен з них по-своєму буде відображатися на необхідної потужності обігріву.
Площа
Для розрахунку електричного підлоги береться до уваги тільки вільний простір кімнати. Під меблями і великими побутовими приладами укладати його можна з кількох причин:
- недостатня вентиляція і як наслідок, можливий перегрів системи;
- негативний вплив постійного тепла на самі встановлені об’єкти.
Тому площа, на якій ви плануєте розташувати подібні предмети, потрібно буде відняти із загальної кількості квадратних метрів приміщення.
Тип приміщення і режим обігріву
Кожна частина будівлі має свої показники по тепловтрат. Відповідно потужність обігріву для їх компенсації теж буде відрізнятися. Суттєві корективи внесе і режим, в якому планується використовувати систему — основне або додаткове опалення. На цьому етапі краще проявити максимум уваги, щоб врахувати всі тонкощі і не помилитися з вибором.
Вибирати доведеться з усереднених показників потужності. Якщо тепла підлога буде основним опаленням — вони повинні бути у межах 150-180 Вт/м2. Використовувати його в якості основного джерела тепла можна, тільки якщо «чиста» площа для укладання складе не менше 70% від загальної. Якщо він буде тільки помічником — досить 110-140 Вт/м2. Такі ж дані існують і для різних типів приміщення при комфортному режимі:
- кімната, кухня — 120 Вт/м2;
- ванна — 140 Вт/м2;
- засклена лоджія або теплий балкон — до 180 Вт/м2.
Однак, якщо ваша квартира розташована на першому поверсі, або за яким-небудь інших причин під нею виявилося неопалюване приміщення — всі показники потрібно збільшити на 15-20%.
Окремо варто відзначити, що ці цифри відносяться до добре утепленим будівель. При занадто великих тепловтратах варто задуматися про ефективність встановлення такого опалення. Навіть якщо ці показники знаходяться в межах норми, бажано додатково утеплити плиту під підлогою. Таким чином вийти направити дію системи на підвищення температури повітря в приміщенні, а не бетону в перекритті.
Формули розрахунку
Переходимо до головного питання — як розрахувати тепла підлога з електричним нагріваючим елементом. А ось тут все дуже просто. Щоб визначити потужність вашої системи досить потужність одного м2 помножити на площу, яку вона буде займати.

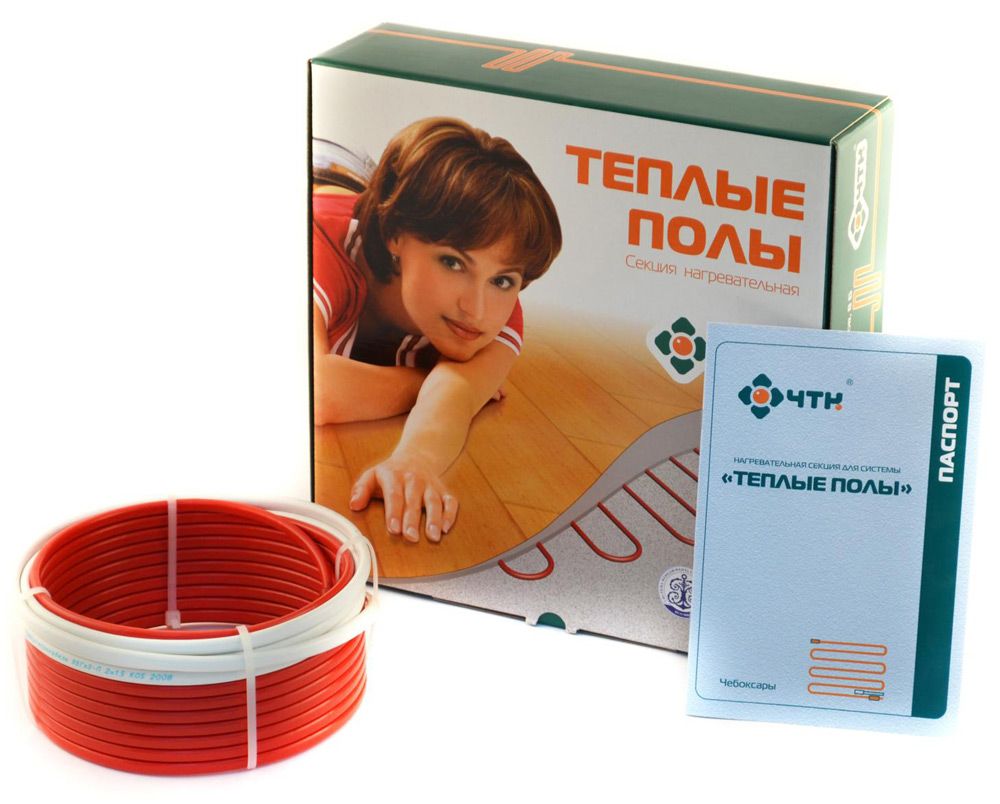

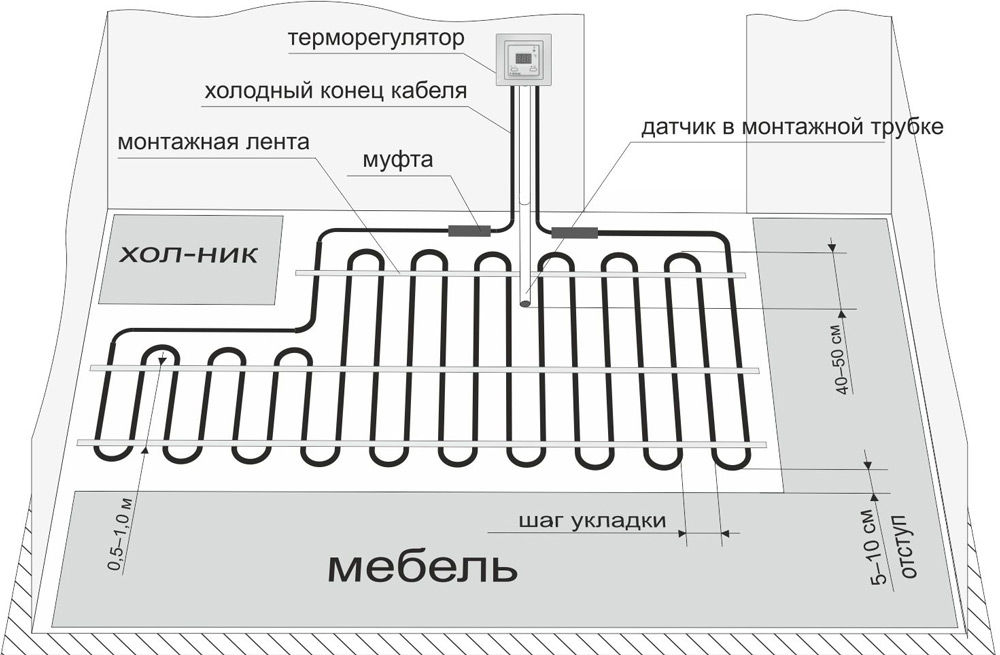

Довжина кабелю зазвичай вже отмеряна в комплекті під задані параметри потужності і площі покриття. Рекомендована відстань між витками кабелю — від 5 до 20 см. Якщо хочете точніше — скористайтеся наступною формулою: h=S*100/L. Як ви, напевно, здогадалися h — це ширина кроку, S — площа, а L — загальна довжина кабелю.
Щоб ще більше полегшити собі процес виконання розрахунку, можете використовувати спеціальний калькулятор для електричного теплого статі. Просто заповніть всі необхідні поля, і програма сама зробить необхідні обчислення і видасть вам результат.
Калькулятор розрахунку електричного теплого статі
Тепле (теплі стіни)
Холодне (1 поверх, тонкі стіни)
Підігрів для комфорту
Яким би способом ви не скористалися, пам’ятайте, що краще витратити більше часу на етапі проектування і розрахунку, ніж потім витрачати час і гроші для виправлення допущених помилок. А нагородою за це вам буде затишок і сприятлива погода в домі.
