Ні одне приміщення неможливо уявити собі без даху.
Красивою і надійною.
А що є основою будь-якої даху?

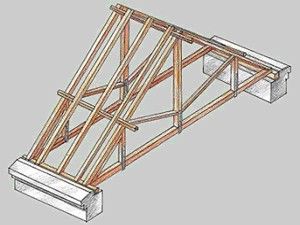

Кроквяна система.
Від того, наскільки правильно буде проведено розрахунок параметрів елементів кроквяної системи, буде залежати, наскільки дах буде міцною і надійною.
Тому ще на стадії складання проекту будівлі виконується окремий розрахунок кроквяної системи.
Фактори, що враховуються при розрахунку крокв
Неможливо виконати розрахунок правильно, якщо не врахувати інтенсивність різних навантажень, які будуть впливати на покрівлю будинку у різні періоди.
Впливають на покрівлю фактори прийнято класифікувати на:
Розрахунок параметрів кроквяної системи досить складний.
І новачкові його зробити складно, так як дуже багато факторів, які впливають на дах, необхідно враховувати.
Адже, крім перерахованих вище факторів, необхідно також врахувати вагу всіх елементів кроквяної системи та кріпильних елементів.
Тому на допомогу расчетчикам приходять спеціальні програми для розрахунку.
Визначення навантаження на крокви
Вага покрівельного пирога
Щоб дізнатися навантаження на крокви нашого будинку, слід спочатку обчислити вагу покрівельного пирога.
Такий розрахунок зробити нескладно, якщо знати загальну площу покрівлі та матеріали, які використовуються при створенні цього самого пирога.
Спочатку вважають вага одного квадратного метра пирога.
Підсумовується маса кожного шару і помножується на поправочний коефіцієнт.
Цей коефіцієнт дорівнює 1.1.
Ось типовий приклад розрахунку ваги покрівельного пирога.
Припустимо, ви прийняли рішення в якості покрівельного матеріалу використовувати ондулін.
І це вірно!
Адже ондулін є надійним і недорогим матеріалом. Саме з цих причин він так популярний серед забудовників.
Отже:
Підсумовуємо отримані дані: 3+5+10+15= 33 кг.
Тепер отриманий результат необхідно помножити на 1.1.
Наш поправочний коефіцієнт.
Підсумкова цифра виходить 34.1 кг.
Це вага одного квадратного метра покрівельного пирога.
Загальна площа покрівлі, наприклад, 100 кв. метрів.
Значить, вона буде важити 341 кг.
Це дуже мало.
Ось у цьому і є одна з переваг ондуліна.
Розраховуємо снігове навантаження
Момент дуже важливий.
Тому, що в багатьох районах нашої взимку випадає досить пристойну кількість снігу.
А це дуже велика вага, який обов’язково враховують!
Хоча таке навантаження є змінною.
Для розрахунку снігового навантаження використовується карта снігових навантажень.
Визначаєте свій регіон і виконуєте розрахунок снігового навантаження за формулою
S = Sg х µ.
В цій формулі:
— S є шуканої сніговим навантаженням;
— Sg – маса снігового покриву.
Враховується вага снігу на 1 кв. метр.
Цей показник свій в кожному регіоні.
Все залежить від місця розташування будинку.
Для визначення маси і використовується карта.
— µ — це коефіцієнт поправки.
Залежить показник цього коефіцієнта від кута нахилу покрівлі.
Якщо кут нахилу скатів становить менше 25 градусів, то коефіцієнт дорівнює 1.
При куті нахилу 25 — 60 градусів коефіцієнт дорівнює 0.7.
Якщо кут нахилу більше, ніж 60 градусів, то коефіцієнт не враховується.
Наприклад, будинок побудований в Московській області.
Скати мають кут нахилу 30 градусів.
Карта показує нам, що будинок розташований в 3 районі.
Маса снігу на 1 кв. метр становить 180 кг.
Виконуємо розрахунок, не забуваючи про коефіцієнт поправки:
180 х 0,7= 126 кілограмів на 1 кв. метр покрівлі.
Визначення вітрових навантажень
Для розрахунку навантажень від вітру також використовують спеціальну карту з розбивкою по зонам.
Використовують таку формулу:
W=Wo х k.
Де
Wo – це нормативний показник, який визначається за таблицею.
У кожному регіоні існують свої таблиці вітрів.
А показник k – це поправочний коефіцієнт, який залежить від висоти будинку і типу місцевості.
Розраховуємо дерев’яні крокви
Довжина крокв

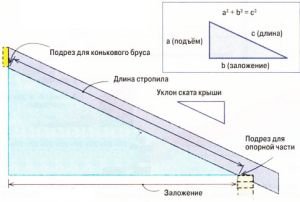

Розрахунок довжини кроквяної ноги відноситься до найбільш простим геометричним розрахунками.
Оскільки вам знадобиться всього лише два розміри: ширина і висота, а також теореми Піфагора.

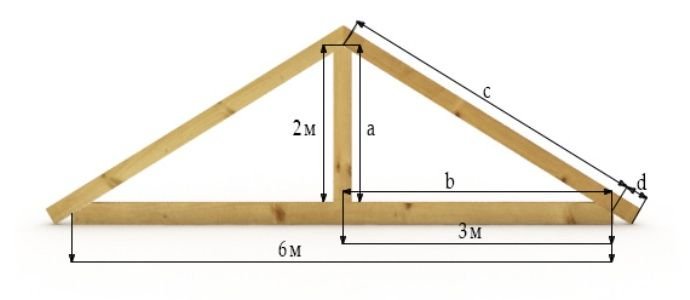

Щоб розрахунок був більш зрозумілим, подивіться на малюнок нижче.
Нам відомі два відстані:
— а – це висота від нижньої до верхньої точки внутрішньої частини крокв.
Перший катет;
— b – це величина, що дорівнює половині ширини даху.
Другий катет.
— с – гіпотенуза трикутника.
Та сама кроквяна нога, діну якої ми шукаємо.
Далі згідно з теоремою Піфагора
с2=a2+b2.
Тобто,
с2=(2 х 2)+(3 х 3).
Разом с2=4+9=13.
Тепер треба отримати корінь квадратний з 13.
Можна, звичайно, взяти таблиці Брадіса, але на калькуляторі зручніше.
Отримуємо 3.6 метра.
До цього числа тепер потрібно додати довжину виносу d щоб отримати шукану довжину крокв.
Розраховуємо і підбираємо переріз елементів кроквяної системи
Перетин дощок, які ми будемо використовувати для виготовлення крокв та інших елементів системи крокв, залежить від того, яку довжину мають крокви, з яким кроком вони будуть встановлюватися і від величин снігового і вітрового навантаження, які існують в конкретному регіоні.
Для простих конструкцій використовують таблицю типових розмірів і перерізів дошки.
Якщо конструкція дуже складна, то краще використовувати спеціальні програми.
Розраховуємо крок і кількість кроквяних ніг
Кроком крокв називається відстань між їх підставами.
Фахівці вважають, що мінімальна відстань має становити 60 див.
А є оптимальною відстанню 1 метр.
Виконуємо розрахунок відстані між кроквами:
- виконуємо вимірювання діни ската по карнизу;
- потім отриману цифру слід розділити на передбачуваний крок крокв. Якщо крок планується 60 см, то слід ділити на 0.6.Якщо 1 метр ділити на 1. Про попередньому виборі кроку далі;
- потім до поученному результату слід додати 1 і округлити отримане значення в більшу сторону. Таким чином, отримуємо кількість крокв, які можуть бути встановлені на даху вашого будинку;
- загальну довжину ската необхідно розділити на кількість крокв, щоб отримати крок крокв.
Наприклад, довжина ската покрівлі дорівнює 12 метрів.
Попередньо вибираємо крок крокв 0.8 метра.
Далі розрахунки виглядають так:
12/0.8 = 15 метрів.
Додаємо одиницю 15+1=16 крокв.
Якщо б вийшло дробове число, то ми б округлили його в більшу сторону.
Тепер від 12 метрів слід поділити на 16.
В результаті 1216=0.75 метра.
Ось оптимальна відстань між кроквами на одному схилі.
Також може бути використана таблиця, про яку говорилося раніше.
Розраховуємо дерев’яні балки перекриття
Для дерев’яних балок оптимальна величина прольоту становить від 2.5 до 4 метрів.
Оптимальне перетин – прямокутне.
Співвідношення висоти та ширини 1.4:1.
В стіну балка повинна заходити не менш ніж на 12 див.
В ідеалі балки кріплять до анкерів, який заздалегідь встановлений в стіні.
Гідроізоляція балок виконується «по колу».
При розрахунку перетину балок враховується навантаження від власної ваги (як правило, 200 кг/кв. метр), та експлуатаційна тимчасова навантаження.
Її значення дорівнює постійної навантаженні 200 кг/кв. метр.
Знаючи величину прольоту і крок установки балок, по таблиці обчислюється їх перетин:
Проліт (м)/ Крок установки (м)
2.0
2.5
3.0
4.0
4.5
5.0
6.0
0.6
75х100
75х150
75х200
100х200
100х200
125х200
150х225
1
75х150
100х150
100х175
125х200
150х200
150х200
175х250
Якщо ж потрібно більш точний розрахунок, то користуються калькулятором Романова.
Розрахунок крокв односхилого даху
Односхилий дах – найпростіший варіант покрівлі.
Але такий варіант підходить не для кожної споруди.
І розрахунок крокв потрібно в будь-якому випадку.

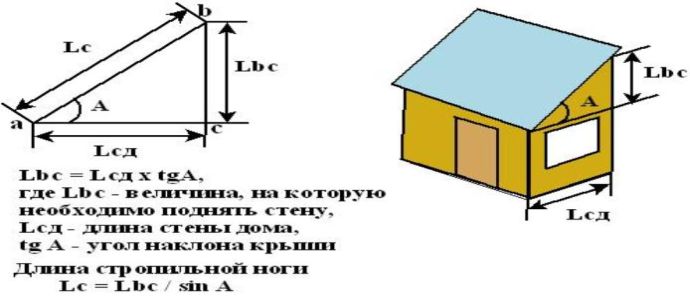

Розрахунки односхилим покрівлі починаються з визначення кута нахилу.
А він залежить від того, в першу чергу, який матеріал ви плануєте використовувати для даху.
Наприклад, для профнастилу мінімальний кут дорівнює 8 градусів.
А оптимальний – 20 градусів.
Калькулятори і онлайн-калькулятори
Так, розрахувати параметри кроквяної системи не так просто.
Дуже багато факторів має бути врахована при таких розрахунках.
Та все слід порахувати без найменшої помилки!
Щоб точність розрахунків була близька до ідеальної, були придумані спеціальні калькулятори, які автоматично виконують розрахунок параметрів.
Від людини потрібно тільки занести дані в певну форму.
Все інше комп’ютер зробить сам.
На сьогоднішній день такі калькулятори – це найкращі помічники при облаштуванні даху!
Приклади калькуляторів:
- http://www.zhitov.ru;
- http://svoydomtoday.ru/building-onlayn-calculators/282-raschet-derevyannih-stropil-krishi.html;
- http://www.forumhouse.ru/entries/1565/.
Розрахункові програми
Якщо онлайн-калькулятори виконують нескладні розрахунки, то спеціальне програмне забезпечення здатне порахувати все, що вам потрібно.
І таких програм досить багато!
Найвідомішими з них є 3D Max і Автокад.
У таких програм всього два недоліки:
- щоб ними користуватися, необхідно володіти певними знаннями й досвідом;
- такі програми платні.
Існує ряд безкоштовних програм.
Наприклад, програма «Аркон» (http://www.arcon.ru).
Вона прекрасно розраховує параметри кроквяної системи.
Більшість програм можна завантажити на свій комп’ютер.
Або користуватися ними онлайн.
Відео про розрахунок крокв.
