Мансардою називають житлове, опалювальне приміщення, оборудуемое в підпокрівельному просторі, що дозволяє збільшити житлову площу будинку з мінімальними витратами. Конструкція такої покрівлі відрізняється підвищеною складністю, так як вона повинна витримувати високі вагові навантаження, тому розрахувати її самостійно досить важко. Щоб виконати розрахунок мансардного даху швидко і правильно, можна використовувати онлайн-калькулятор. У цій статті ми розповімо, які обчислення необхідно зробити, щоб уникнути помилок у проекті.

Зміст статті

  • 1 Особливості мансардного даху
  • 2 Розрахунок площі мансарди
  • 3 Розрахунок основних параметрів
  • 4 Відео-інструкція
Зміст

Особливості мансардного даху

Конструкція мансардного даху відрізняється від звичайної, так як вони використовуються по-різному і мають різне призначення. Щоб обладнати житлову мансарду з досить високими стелями, необхідно істотно збільшити висоту гребеня покрівлі, змінити ухил скатів, а також посилити кроквяну систему. Щоб уникнути помилок при проектуванні, краще використовувати спеціальну програму-калькулятор, яка автоматично виконує точні розрахунок на основі введених даних. Конструктивними особливостями мансардного даху є:

  • Ламана форма скатів. Щоб максимально збільшити корисний об’єм підпокрівельного простору, дах доводиться робити ламаного або полувалькового типу. Така конструкція скатів дозволяє зробити стелю високим, не збільшуючи кут нахилу покрівлі.
  • Великий ухил. Мансардні дахи, як правило, мають великий ухил скатів, що дозволяє збільшити корисний об’єм приміщення за рахунок висоти стелі. Ця особливість призводить до того, що істотно зростає вага конструкції.
  • Велика площа скатів. Через крутизни та великої висоти гребеня мансардний дах володіє величезною площею зіткнення з атмосферою, що несприятливо позначається на кількості тепловтрат. Щоб зберегти тепло в мансарді, обов’язково виконується термоізоляція покрівельних скатів.

    • Зверніть увагу! Онлайн-калькулятор не замінить досвідченого архітектора в питанні створення проекту надійної мансардної покрівлі, проте, він допоможе уникнути грубих помилок у розрахунках, які призводять до обвалення конструкції.

    Розрахунок даху мансардного – визначення ухилу, ваги і площі

    Особливості мансардної покрівлі

    Розрахунок даху мансардного – визначення ухилу, ваги і площі

    Схема мансардного даху

    Розрахунок площі мансарди

    В першу чергу, для створення функціонального проекту необхідно розрахувати площа мансарди. Цей параметр залежить від розмірів будинку, але також на нього впливає конструкція даху. Загальна площа мансарди складається з 2 показників:

    • Корисний об’єм. Під цим терміном розуміють площа підпокрівельного простору, в якому висота стель вище 0,9 м. Очевидно, що корисний об’єм займає не всю площу мансарди, а тільки серединну частину. Щоб раціонально розпорядитися вільним місцем, слід звільнити простір під коником даху від елементів кроквяної системи, змістивши їх в сторони.
    • «Глухі» зони. «Глухими» зонами мансарди називають кути, утворені між перекриттями і нижньою частиною схилу, в яких висота стелі становить 0,9 метрів і нижче. Для проживання людей ці ділянки непридатні, але в них можна розмістити ніші або шафки для зберігання. Краще, розраховувати похил і форму даху так, щоб «глухі зони» займали меншу частину загальної площі мансарди.

    Важливо! Щоб програма-калькулятор розрахувала площа мансарди необхідно вільні поля ввести нахил і висоту гребеня даху, розміри будинку, а також форму та кількість скатів. Після цього у користувача з’явиться можливість побачити точний розрахунок показника, а також візуалізувати результат обчислень за допомогою схеми.

    Розрахунок даху мансардного – визначення ухилу, ваги і площі

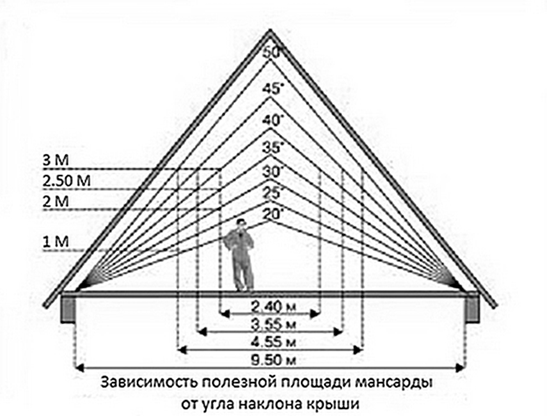

    Залежність корисної площі мансарди від ухилу

    Розрахунок даху мансардного – визначення ухилу, ваги і площі

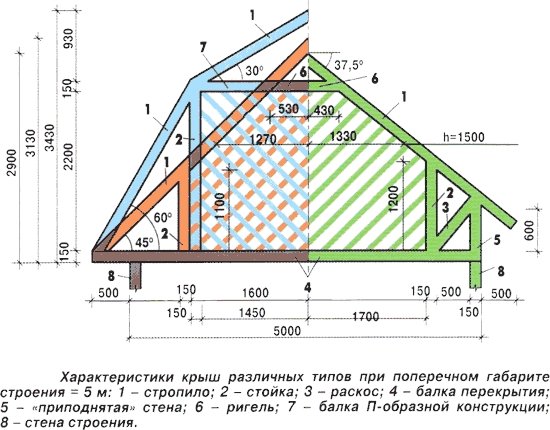

    Порівняння площі мансарди залежно від форми даху

    Розрахунок основних параметрів

    Від правильності розрахунку залежить надійність, міцність і довговічність конструкції мансардної покрівлі, тому при відсутності досвіду проектної роботи такої складності краще використовувати онлайн-калькулятор. Спеціальна програма допоможе швидко і точно розрахувати основні параметри даху, щоб придбати необхідну кількість будівельних матеріалів і переконатися в достатній міцності фундаменту. У розрахунок мансардної покрівлі входять наступні показники:

  • Висота коника. Цей показник визначає найвищу точку даху у відповідності з бажаним нахилом скатів і шириною будинку. Обчислення виконуються з допомогою тригонометричних формул.
  • Загальна вага покрівельного пирога. Для обчислення цього показника складається питома вага 1 квадратного метра покрівельного матеріалу, гідроізоляції, утеплювача і елементів кроквяної системи. Для житлових будинків загальна вага 1 квадратного метра покрівельного пирога не повинен перевищувати 50 кг.
  • Площа скатів. Якщо форма схилу прямокутна, то його площа обчислюється шляхом множення довжини на ширину елемента. Якщо дах має більш складну форму, то вона розбивається на прості геометричні форми, площа яких розраховується окремо, а потім складається.

    • Врахуйте, що навіть просунутий калькулятор не застрахує від помилок у проекті, однак, він допоможе швидко прикинути вартість матеріалу і порівняти різні варіанти конструкції мансардної покрівлі.

    Розрахунок даху мансардного – визначення ухилу, ваги і площі

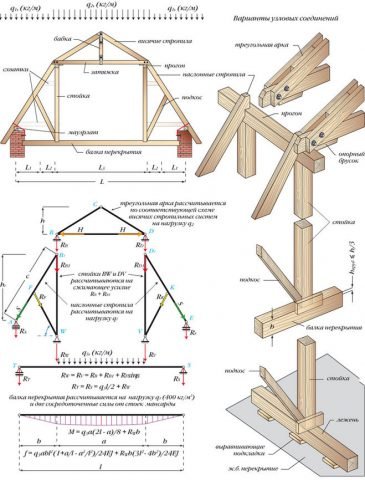

    Особливості кроквяної каркаса ламаної покрівлі
