Розпашні гаражні ворота своїми руками - як зробити (фото і відео)

Ціни на виготовлення гаражних воріт останнім часом зашкалюють. Тому все частіше господарі гаражів вирішують побудувати такі ворота самостійно. Процес виготовлення і монтажу розстібних гаражних воріт своїми руками досить простий. Головне – користуватися докладною інструкцією.

Зміст

Основні вимоги при створенні саморобної конструкції

Накладні замки допоможуть зміцнити ворота

Можливість вільного в’їзду і виїзду. Розміри воріт повинні розраховуватися виходячи з конкретних розмірів автотранспорту;
Відстань від боки автомобіля до стійки воріт повинно бути не менше тридцяти сантиметрів;
Стандартні розміри гаражних отворів: 4*2, 1 або 5, 4*2, 4 метри;
Ворота повинні бути стійкими до зломів. Найбільш міцними будуть вироби з оцинкованого сталевого листа по товщині не менше двох, а краще п’яти міліметрів;
Накладні замки допоможуть зміцнити ворота;
Забезпечити воротах захист від навколишнього середовища – сильних вітрів і опадів. Для цього треба міцно закріпити полотно вертикальними запорами. До речі, вони також врятують від перекосу воріт.

Вибір матеріалів та інструментів

Для самостійного виготовлення воріт гаража знадобляться наступні будівельні матеріали:

сталеві куточки (щоб виготовити несучу раму),
обшивка (кування, дерево, металево лист),
засувки, профіль (60*20 або 60*30),
петлі.

З інструментів в обов’язковому порядку під рукою повинні бути:

рулетка і болгарка,
рівень,
зварювальний апарат,
косинець.

Майбутні металеві гаражні ворота будуть складатися з:

рами,
обшивання,
стійки,
петлі,
засувки.

Етап виготовлення кріпильної рами

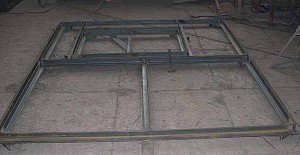

Елементи розкладаються на рівній площині і виставляються за рівнем на горизонтальність. Кути вирівнюються. На рівній поверхні повинні бути викладені всі заготовки майбутньої рами

Даний елемент воріт виготовляється їх сталевого куточка. Рама складається з внутрішнього і зовнішнього каркаса. Роботи йдуть за наступною схемою:

Вимірювання висоти та ширини прорізу. Виміри повинні бути точними, тому що готову раму переробити вже неможливо;

Береться куточок з квадратним перетином (сторони від 160 до 200 мм). Відміряють і нарізаються необхідні заготівельні елементи зовнішньої рами;

Елементи розкладаються на рівній площині і виставляються за рівнем на горизонтальність. Кути вирівнюються. На рівній поверхні повинні бути в підсумку викладені всі заготовки майбутньої рами;

Тепер раму треба зварити. Зовнішня сторона повинна бути максимально гладкою і рівною (зробити з допомогою болгарки), тоді самі ворота будуть максимально щільно прилягати до рами;

В кути вваривать вертикальні важелі (можна використовувати обрізки куточка). Вони потрібні для забезпечення просторової жорсткості рами;

Етап виготовлення каркаса або обрешітка

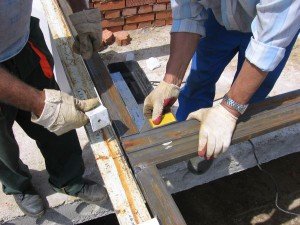

Каркас потрібен для двох стулок, які будуть розчинятися

Каркас потрібен для двох стулок, які будуть розчинятися. В процесі роботи до стулок прикріплять металеве полотно. Для виготовлення каркаса використовується заготовлений профіль (60*20 мм).

Рама труби кладеться на рівну поверхню, при цьому лицьова сторона спрямована вгору;

Напрямні вставляють у раму і ретельно вирівнюються з кожної сторони;

Між каркасом і рамою робиться зазор десь 20 мм (щоб стулки рухалися вільно);

Далі прямі кути каркаса і профілю треба зварити.

Щоб виготовити решетування фахівці рекомендує використовувати виключно металевий профіль.

Обшивка гаражних воріт

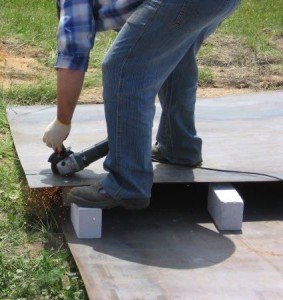

Обрізаючи оцинковане залізне полотно важливо, щоб ліва стулка на 2 см йшла внахлест на профіль правої стулки

Найбільш відповідальний етап самостійного виготовлення воріт. Саме від нього буде залежати не тільки зовнішній вигляд, але і функціональність конструкції.

Щоб правильно зварити ворота слід:

Обрізати оцинковане залізне полотно відповідно до розміру стулок. Важливо, щоб ліва стулка на 2 см йшла внахлест на профіль правої стулки;

Приварити лист вниз в декількох місцях, щоб закріпити на каркасі;

Обрізати обшивку правої стулки, враховуючи все той же внапуск 2 см;

Зварити, спочатку приварити лист в середині, а потім по кутах. Коли роботи будуть закінчені, дані точки зварювання необхідно зрізати. Інакше кут полотна може бути вигнутий назовні.

Петлі для обшивки слід підготувати заздалегідь. Нижня частина приварюється до рами, а верхня – до зовнішньої стулці. Щоб посилити з’єднання можна вирізати смужку металу в 5 мм. Її прикласти до верхньої частини петлі і до стулки воріт.

Що стосується замку, то для гаражних воріт найбільш підходить навісний варіант. Також є сенс встановлення потужного засува.

За гаражними замками потрібен постійний догляд. Важливо захищати їх від вологи, особливо в сильні морози. Краще всього використовувати замки з трубчастим ключем, вони найменш схильні до замерзання.

Етап фарбування

Пофарбувати свої ворота треба для того, щоб захистити полотно від корозії і пошкоджень. Перед фарбуванням полотно слід загрунтувати, потім нанести два шари фарби по металу.

Завершальний етап установки

Спочатку треба встановити внутрішні і зовнішні частині рами.

Їх прикріпити до укосів прорізу, для цього можна використовувати металеві штирі (близько 15 см).

Кінці штирів, якщо вони будуть виступати, обрізати і зашліфувати болгаркою.

Далі зафарбувати ці ділянки.

Зовнішню і внутрішню рами скріпити пластинами з металу розміром в 4 див.

Приварювати пластини через кожні 60 див.

Навішування стулок – самий заключний етап.

Потрібно чи гаражним воротам утеплення

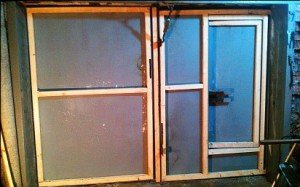

Утеплювати слід внутрішню поверхню стулок. В якості утеплювача підійде пінопласт або пінополістирол

Подумати про утеплення варто хоча б тому, що без нього до 60% тепла буде просто йти через ворота. Утеплювати треба внутрішню поверхню стулок. Як утеплювач підійде мінеральна вата або пінополістирол. При утепленні важливо не залишати повітряних просторів і ретельно закладати тріщини. Буде досить шаром утеплювача в п’ять сантиметрів.

Сконструювати гаражні ворота самостійно цілком реально, але доведеться докласти чимало зусиль. Для того, щоб братися за цей процес, необхідна наявність хоча б мінімального набору будівельних знань.
