Розбираємося в особливостях пальово-ростверкового фундаменту під газобетон

Підгрунтові води стають причиною деформації і руйнування фундаменту будинку з піноблоків. Спочатку ці води розпушують ґрунт, що поступово призводить до того, що фундамент просідає, а потім, взимку, грунт насичений водою промерзає, витріщає і, в підсумку, деформує фундамент будинку.

І щоб вирішити цю проблему, убезпечивши будівлю від руйнівної дії ґрунтових вод, застосовують пальовий фундамент для будинку з газобетону або пінобетону (исполюзуются круглі залізобетонні забивні палі), або пальово-ростверковый вид фундаменту будинку під газобетон або з піноблоків.

Розбираємося в особливостях пальово ростверкового фундаменту під газобетон

Заливка ростверку пальово-ростверкового фундаменту

Однак застосування паль у фундаменті своїми руками вимагає технічних знань про нього, а також знання деяких нюансів і особливостей пальово-ростверкового виду фундаменту в цілому.

Загальні відомості

Пальовий вид фундаменту своїми руками зовні являє собою комплекс і систему опорних паль, наприклад збірні круглі залізобетонні палі заглиблюють в грунт на глибину від півтора до трьох метрів. Круглі залізобетонні забивні палі завжди занурюють на півметра нижче відносно лінії промерзання грунту.

Для зв’язування паль в одне ціле своїми руками, а також для підвищення стабільності і стійкості всієї пальової системи, зводять ростверковый механізм. Він буває балочним і плитковим.

Ростверковый механізм має класифікацію, в якій кожен з видів ростверку один від одного відрізняється технологією виготовлення:

  • монолітний вигляд, представлений бетонної стрічкою з вбудованою арматурою, яка стикує всі поверхневі кінці паль;
  • збірний вид, який встановлюється своїми руками зі звичайних залізобетонних балок;
  • збірно-монолітний вид, що представляє собою комбінацію двох попередніх.

Крім того, ростверки один від одного відрізняються ще і рівнем розташування над землею. Так високий вигляд розподіляє навантаження від будинку з піноблоків через систему паль на глибокі шари ґрунту; низький ж частково поглинає навантаження сам у випадках, коли він сам спирається на грунт.

Для спорудження приватних будинків своїми руками багато фахівці настійно рекомендують закладати пальово-ростверковый вид фундаменту з використанням монолітної стикує стрічки. Така система паль в результаті збільшить витривалість всієї цілісної конструкції будинку з піноблоків.

Розбираємося в особливостях пальово ростверкового фундаменту під газобетон

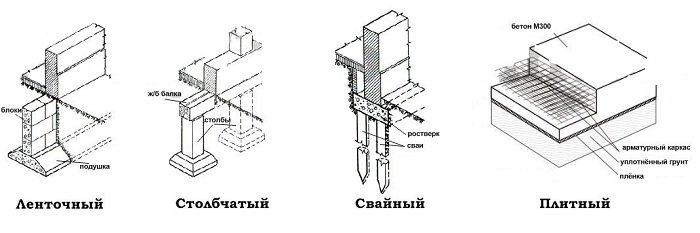

Види фундаментів для будівель

В цілому ж, пальовий фундамент своїми руками застосовують лише в тих випадках, коли:

  • спорудження будинку проводиться на рихлому або вологому грунті, що має низьке опором. Це, як правило, мулиста грунт, торф’яна, різні рухливі суглинки і глини, коли ведеться зведення будинку на пливунах і так далі;
  • будівля зводиться своїми руками на крутому схилі;
  • промерзання ґрунту відбувається на глибині нижче півтора метрів;
  • при зведенні каркасно-щитового будинку, де необхідно колони будівлі підпирати знизу палями;
  • якщо при здійсненні розрахунків виявилося, що фундамент стрічково-монолітного типу має ширину більше 50 сантиметрів.

Особливості конструкції

Перед тим, як зводити фундамент під газобетон з паль, слід вибрати найбільш економічний, але в той же час стабільний і надійний варіант. Всього існує чотири технології пальового фундаменту під газобетон:

  • гвинтові;
  • набивна;
  • буронабивна;
  • забивна.

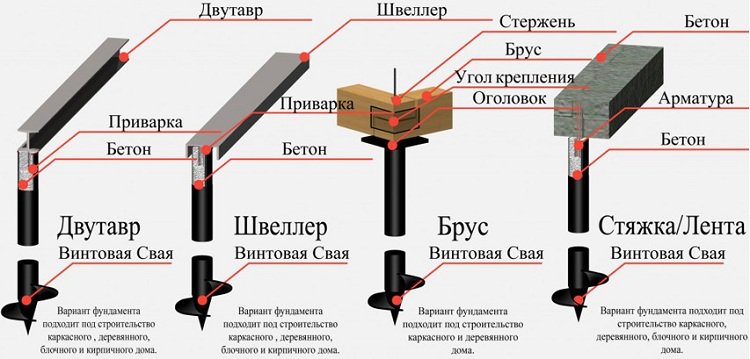

Гвинтовий тип робиться з міцних сталевих труб зі спеціальними гвинтовими стрічками, звідси і назва. Строго кажучи, це банальні шурупи великого розміру, які вгвинчуються завдяки застосуванню спеціальної техніки.

Розбираємося в особливостях пальово ростверкового фундаменту під газобетон

Особливості технології пристрою стрічкового фундаменту

Для вкручування паль на їх поверхневої частини роблять отвори шляхом свердління, які, після проведення монтажу, заливають бетонну суміш. Для гвинтових технологій створення фундаменту характерні досить великі фінансові витрати і труднощі при монтажі.

Однак на гвинтових фундаментах стоять будівлі, що вимагають протидії високим горизонтальних навантажень, саме тому для монтажу гвинтових паль необхідно настільки багато часу, грошей і застосування спеціальної техніки.

Втім, використання гвинтових технологій подразумевает не тільки кропітка праця при монтажі гвинтових паль, але і наступних догляд за всією системою, так як сталеві гвинти досить швидко іржавіють і потребують додаткового захисту.

Набивний тип кардинально відрізняться від гвинтових технологій. Він вимагає попередньої операції у вигляді буріння отворів або ж шурфирования спеціальними обсадними трубами.

Потім у фундамент даного типу, а якщо точніше, то в азбестоцементний стрижень заливають («набивають», від чого і маркування) бетон класу «М 200» або ж маркування вище. Робиться це без армуючого пояси, використовуючи виключно ненапрягаемую або ж напружену арматуру.

Дана технологія пальового фундаменту під газобетон має невелику вартість і порівняно легкий процес монтажу. Всі складові елементи системи виготовляються прямо на будівельному майданчику і при цьому не вимагають спеціальних технологій для заливки.

Розбираємося в особливостях пальово ростверкового фундаменту під газобетон

Технологія влаштування пальового фундаменту

Однак є в такій роботі і істотний недолік, у вигляді повної відсутності технічного контролю за виробом і його якістю.

Буронабивної тип під газобетон практично ідентичний попередньому, проте відрізняється тим, що в ньому використовуються вже свідомо готові складові залізобетонні стовпи і складові труби, що мають стандартний розмір і сертифікацію ВТК, які при монтажі яких виробляють бетонування буронабивних паль .

Важливо оцінити конкретні складові характеристики таких паль, їх форму. Адже цей параметр теж впливає на підсумкову міцність фундаменту. Забивний тип під газобетон складається з готових паль, мають наступні складові форми:

  • трапеція;
  • циліндр;
  • труба.

Ці круглі збірні палі забивають спеціальним інструментом копром, в інших випадках застосовується вибропогружатель. Найбільш прийнятний варіант — трубчасті складові опори з наявними залізобетонними кільцями, які дозволяють несучої здатності споруджуваного фундаменту бути трохи більше.

При цьому слід врахувати, що ціна полого матеріалу набагато нижче, ніж суцільного.

Розбираємося в особливостях пальово ростверкового фундаменту під газобетон

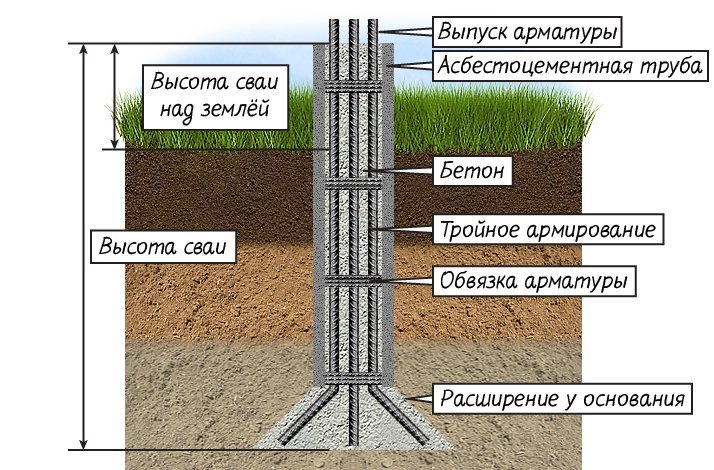

Схема пристрою буронабивної палі

Підсумовуючи, слід зауважити, що для легких і невеликих будівель, зазвичай приватних заміських котеджів, ідеально підходять буронабивної і гвинтовий вид пальового підстави, тоді як інші складові елементи хоча і можна застосовувати при даній задачі, але все ж небажано.

Переваги і недоліки

Пальовий фундамент має наступні переваги:

  • гранично низькі терміни проведення землерийних операцій, а також невеликі терміни витрачаються на закладення фундаменту;
  • встановлення такого фундаменту можна проводити навіть при температурах нижче -10 ºC;
  • низька потреба в бетоні, так як при надземному положенні будівельного ростверку повністю виключається укладання так званих бетонних подушок в траншеї;
  • низькі показники тепловтрати за рахунок зменшення площі контакту з замерзлым грунтом;
  • порівняльна дешевизна будівельних робіт.

Фахівці запевняють, що ростверк має віброізолюючі властивості, що особливо помітно тоді, коли будинок знаходиться поруч з автотрасою або ж метро. Простіше кажучи, про це свідчить і це підтверджує не тільки теоретична база фахівців, але і практичне застосування.

Недоліки ж ростверкового фундаменту пов’язані виключно з його особливостями і спробами імпровізації. Наприклад такими, як адаптація даного типу фундаменту під цілі, до яких він не призначений.

Крім того, ростверковый фундамент був задуманий спочатку як підстава для невеликих і легких будинків з піноблоків, дерев’яних брусків або ж каркаса. Це треба враховувати

І проблеми виникають при його використанні в тяжких будівлях з цегли, де будівля просто просідає і потім поступово руйнується під впливом досить агресивного зовнішнього середовища. Виходить, що задні відчуває точно такі ж навантаження, як стрічково-монолітний вид фундаменту.

Розбираємося в особливостях пальово ростверкового фундаменту під газобетон

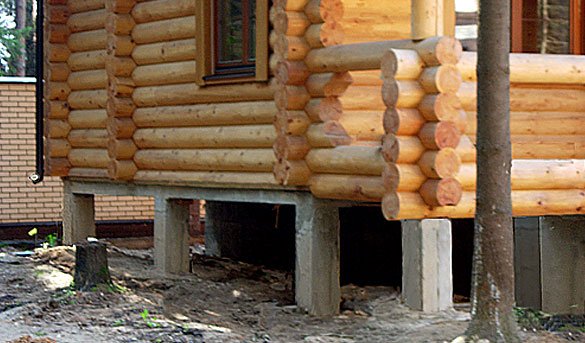

Пальовий фундамент має перевагу на пучинистих грунтах

Проблеми з ростверковым фундаментом спостерігаються ще й тому, що він має досить серйозні технологічні вимоги для створення цокольних поверхів.

Адже при даній будівельній процедурі заповнювати простір між палями доводиться дуже довго і складно, витрачаючи на це величезні кошти.

Ще одним серйозним недоліком цього виду фундаменту є те, що він має низьку стійкість до опрокидывающему типу навантажень, які зазвичай виникають на горизонтально-рухомий земляний породі.

Важливо розуміти, що, незважаючи на всі перераховані недоліки, переваг у пальового типу фундаменту куди більше ніж у стрічково-монолітного, і його застосування в даний час залишається актуальним і буде залишатися таким в осяжному майбутньому.
