Залізобетонні вироби (ЗБВ) широко використовуються у всіх сферах будівництва, від житлового до інженерного. Для зведення збірних залізобетонних конструкцій застосовуються попередньо виготовлені ЗБВ, виробництво яких ведеться способом лиття в заводських умовах.

Різновиди ЗБВ виробів

ЗБВ

У даній статті розглянуті бетонні і залізобетонні вироби, сфера їх застосування, класифікація, різновиди та маркування. Також ми розповімо, як виконується монтаж залізобетонних конструкцій із застосуванням кранової техніки.

Загальні відомості про ЗБВ

Залізобетонні вироби представляють собою збірні будівельні елементи підвищеної міцності, яка досягається за рахунок спільної роботи металу і бетону. Бетон, як матеріал, відрізняється підвищеним опором до стискаючим навантажень, однак він володіє сильною вразливістю до навантажень на вигин і розтягування, стійкість до яких майже в 15 разів менше, ніж до стискаючої деформації.

Дані навантаження приймає на себе і компенсує сталева арматура, за допомогою якої виконується посилення залізобетонних конструкцій. Метал має високу межу міцності при розтягуванні, в результаті чого виріб із залізобетону, армированыне арматурою, однаково стійкі до навантажень різного характеру.

Спільна робота сталі та бетону досягається за рахунок міцного зчеплення двох матеріалів між собою, при цьому вони мають практично однаковий коефіцієнт температурного розширення, що гарантує монолітність залізобетону. Додатковим плюсом є те, що бетон захищає закладену в нього арматуру від корозії.

Різновиди ЗБВ виробів

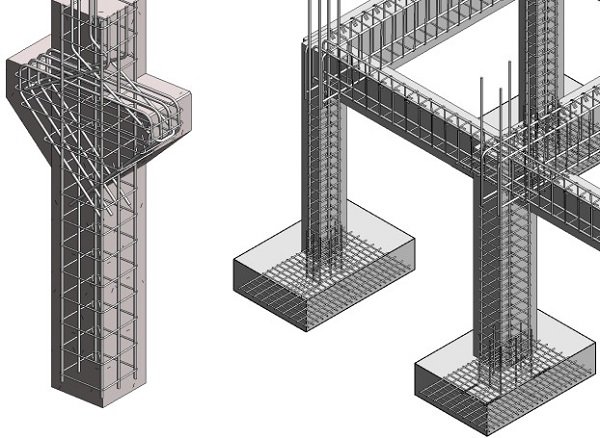

Армування бетонної конструкції

Всі різновиди ЗБВ, в залежності від способу армування, класифікуються на два типи:

  • залізобетонні конструкції із звичайним армированиям;
  • попередньо напружені залізобетонні конструкції.

ЗБВ з звичайним армуванням посилюються виключно за рахунок арматури. Однак дана технологія підсилення не забезпечує тріщиностійкість конструкцій в фазі максимального розтягу бетону, оскільки його розтяжність становить 2 мм/п. м, тоді як у сталі — 5 мм/п. м. надалі з’явилися тріщини може потрапляти волога, що призведе до корозії арматурного каркаса.

Щоб залізобетонні конструкції отримали стійкість до утворення тріщин застосовується технологія попереднього напруження арматури. Її суть полягає в тому, що розміщена в опалубці арматура натягується за допомогою гідравлічного домкрата (другий край стрижнів фіксується на упорі), після чого опалубка заповнюється бетоном, вичікується його часткове тужавіння і прути відпускаються. В результаті зі стягуванням прутів ущільнюється сцепившийся з ними бетон, що підвищує щільність, твердість і деформаційну стійкість ЗБВ.

Різновиди ЗБВ виробів

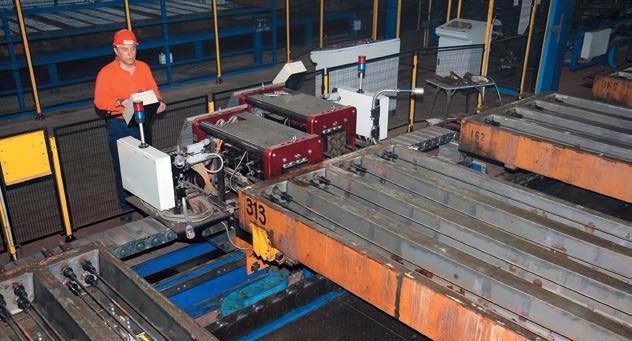

Преднапряжение арматури при виготовленні паль

Залізобетонні вироби преднарпяженного типу перевершують конструкції із звичайним армуванням по міцності, тріщиностійкості та довговічності. Тому сучасна промисловість орієнтована на збільшення обсягів їх виробництва.

Класифікація ЗБВ

Технологія виробництва, експлуатації та вимоги до якості ЗБВ приведені в нормативному стандарті СНиП №2.03.01-84 «Бетонні і залізобетонні конструкції», згідно з яким класифікація виробів виконується за наступними факторами:

  • спосіб армування;
  • тип і об’ємна вага бетону;
  • внутрішня будова (суцільні і пустотілі);
  • призначення.

Різновиди ЗБВ виробів

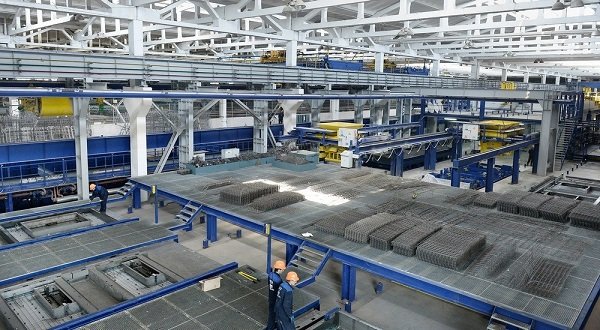

Виробництво ЗБВ

Різновиди ЗБВ за типом армування були розглянуті в попередньому розділі. В залежності від об’ємного ваги бетону всі ЗБВ класифікуються на:

  • залізобетонні конструкції з особотяжелых бетонів — вага більше 2500 кг/м3;
  • з важких бетонів — вага 1800-2500 кг/м3;
  • їх легких бетонів коміркового типу — вага 500-1800 кг/м3;
  • залізобетонні конструкції теплоізоляційного типу з особолегких бетонів — вагу до 500 кг/м3.

ЗБВ одного виду нерідко випускаються в різній формі і типорозмірах, наприклад стінові блоки кутові, U-образні і підвіконні.Зазначимо, що бетонний розчин, яким виконується бетонування конструкцій заводського виробництва, відрізняється від звичайного товарного бетону меншою фракцією щебеню (3-10 мм), який забезпечує рівномірне заповнення литтєвий форми.

Технологія виробництва ЗБВ (відео)

Основні види залізобетонних конструкцій та їх маркування

Номенклатура ЗБВ включає більше 20 різних позицій, розглянемо умовні позначення основних з них:

  • балки — Б (підкранові — БК, кроквяні — БС, обв’язувальні — БО);
  • колонні — До;
  • сходові щаблі — ЛМ, майданчики — ЛП;
  • опорні подушки — ОП;
  • перемички — ПР;
  • ригелі — Р;
  • палі — З;
  • фундаментні блоки ФБС;
  • шпали — Ш;
  • ферми кроквяні — ФС, підкроквяні — ФП;
  • труби безнапірні — ТФ, напірні — БТ.

Різновиди ЗБВ виробів

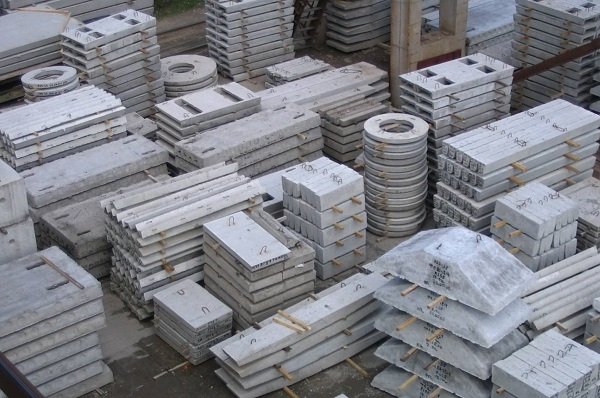

Різновиди ЗБВ

По параметру функціонального призначення бетонні та залізобетонні конструкції діляться на 4 основні групи:

  • ЗБВ для житлового будівництва.
  • ЗБВ для промислових будівель.
  • ЗБВ для інженерних споруд.
  • ЗБВ загальнобудівельного призначення.
  • До групи ЗБВ для будівництва житлових будинків входять плити перекриття, палі, стінові панелі, фундаментні блоки, перемички і балки. Даний клас ЗБВ допускається виготовляти з бетонів марки М150 і вище, а для паль — не менше М200.

    Широко поширене використання плит та блоків для збірних фундаментів. Плити випускаються в розмірах від 120*80*40 см до 320*120*50 см, стандартний розмір блоків— 300*60*60 див. Вага одного елемента збірних фундаментів, у відповідності з вимогами СНиП, не повинен перевищувати 3 тонни.

    Різновиди ЗБВ виробів

    Склад ЗБВ

    В багатоповерховому будівництві практикується використання збірних каркасів будівель. Каркаси складаються з колон, балок покриттів, підкроквяних балок, ригелів і прогонів. Для виготовлення елементів каркаса використовується бетон марки М200 і вище. Після складання несучі конструкції обшиваються стіновими панелями.

    Плити перекриттів виробляються в прямокутної форми з круглими або овальними порожнечами, на великогабаритних конструкціях передбачаються ребра жорсткості. Плити можуть виготовлятися як з важких бетонів, так і з бетону з пористими заповнювачами.

    Технічні характеристики та особливості вибору ЗБВ

    Проектування залізобетонних конструкцій здійснюється з урахуванням характеристик бетону, що використовується для їх виробництва. Основною властивістю бетону є міцність на стиск, яка і визначає його марку. Ця характеристика вказується в маркуванні ЗБВ літерою «М», загалом існує 16 марок міцності від М50 до М800. Числова номенклатура вказує, яке навантаження (у кілограмах) здатний витримати 1 см2 бетону.

    Також залізобетонні та кам’яні конструкції мають такі характеристики, як стійкість до розтягування (маркування BT) і стійкість на вигин (BTb), які визначаються властивостями закладеного в ЗБВ армокаркаса. Вимоги до властивостей арматури для армування ЗБВ наведені в стандарті ГОСТ 5781-82 «Сталь гарячекатана для армування залізобетонних конструкцій».

    Також важливою характеристикою, яку необхідно враховувати при виборі ЗБВ, є клас його морозостійкості. Саме цей параметр визначає довговічність конструкції, так як він вказує на максимальне число циклів заморожування/розморожування, які може витримати конкретна марка бетону. Морозостійкість вказується номенклатурою F, яка може змінюватись в межах F15-F200.

    Різновиди ЗБВ виробів

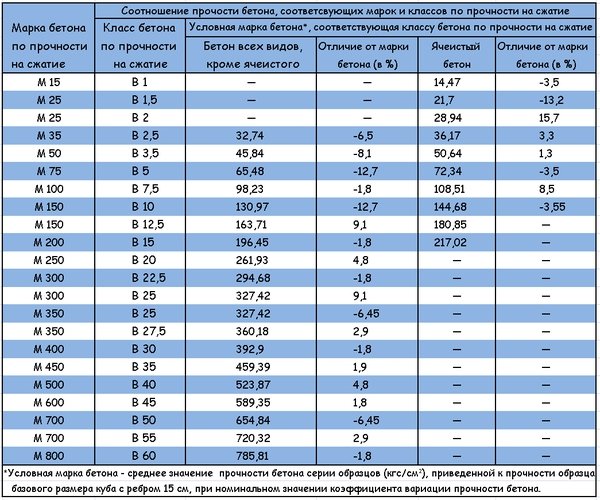

    Порівняння марок бетону

    Відзначимо і такий показник як ступінь водонепроникності (W), від неї залежить максимальний тиск води, яке здатне витримувати залізобетонне вироби зберігаючи герметичність своїх стінок.

    При купівлі ЗБВ необхідно керуватися вся вищевказаними характеристиками і вибирати вироби, які підходять по характеристикам для експлуатації у вашому регіоні. Таким чином ви отримаєте довговічний матеріал та заощадите гроші в майбутньому, оскільки ремонт залізобетонних конструкцій — заняття не дешеве.

    Звертайте увагу на наявність явних дефектів — виступів арматури з площини бетону, неправильного розташування монтажних петель, тріщин на поверхні. Такі ЗБВ застосовувати не можна. У разі виявлення сітки мікротріщин на вже експлуатованої конструкції їх можна зашпарувати спеціальним ремонтним розчином або суміш з цементу і клею ПВА. Великі пошкодження закладаються звичайної цементно-піщаною сумішшю.

    Для отримання більш детальної інформації про ЗБВ рекомендуємо вивчити навчальний посібник «Технологія бетонних і залізобетонних виробів» авторства Ю. М Баженова. У книзі детально розглянуто проектування і розрахунок залізобетонних конструкцій, технологія їх виробництва і правила монтажу.
