Решетування під металочерепицю: пристрій, розміри і монтаж

Решетування даху під металочерепицю — основний елемент конструкції.

Її роль полягає в забезпеченні якісного кріплення листів.

Монтаж обумовлений деякими складнощами і має ряд нюансів.

У разі відсутності певних знань в даній області, довірте цю роботу професіоналам.

Зміст

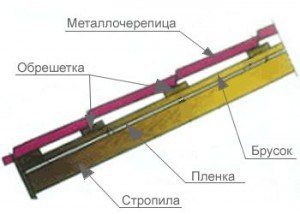

Пристрій

Пристрій суцільного настилу передбачає застосування бруса або обрізної дошки, укладання яких здійснюється впритул один до одного.

Наявний між ними зазор повинен дорівнювати 1 див.

Необхідна товщина брусів -50 х 50 мм, розмір обрізної дошки – 32 х 100 мм

Перед монтажем деревина проходить обробку антисептиком.

Монтаж гратчастого настилу набагато складніше, при цьому витрата матеріалу набагато нижче.

Результат — зниження вартості робіт і полегшена конструкція даху.

Гратчастий каркас зводиться після того, як крокви вкриті гідроізоляційним матеріалом.

Обов’язково залишити зазор між ними для вентиляції.

Крок конструкції під профіль металочерепиці рекомендовано робити 350 мм.

Цей розмір становить відстань від нижньої кромки дошки до середини наступного.

Завдяки цьому можна здійснити кріплення листа металочерепиці в нижній частині хвилі.

В результаті підвищується декоративність укладання.

Сама нижня дошка, яка служить початком решетування під металочерепицю, повинна бути на 15 мм ширше за інших.

Багато виробників вказують свій крок для каркаса.

Оптимальний зазор між частинами решетування вказаний в інструкції з монтажу, прикладений до металевої черепиці.

Наприклад, при монтажі металочерепиці Монтеррей решетування виконується з кроком не менше 300 мм.

Розмірні особливості

Основними розмірами решетування під металочерепицю є:

крок;
розмір застосовуваного пиломатеріалу.

Крок визначається довжиною хвилі металевої черепиці.

Він має конкретне значення, залежне від виду використовуваного профілю.

Самий жорсткий ділянку в профілі розташований внизу хвилі, перед початком наступної.

Тому кріплення покрівельного матеріалу здійснюється саме в цих місцях.

Необрізну обріза або напівобрізної при монтажі решетування застосовувати не рекомендується.

Розрахунок кроку укладання дощок під металочерепицю здійснюється наступним чином:

Крок решетування під металочерепицю вибирається відповідно до виду металочерепиці.

Відстань між брусами решетування вказують в інструкції до конкретного типу покрівлі. Його розраховують від низу першої дошки до верхньої точки другий.

Між першими двома дощокі обрешітки значення кроку береться менша.

Крок обрешітки для металочерепиці залежить від ухилу ската даху і величини виступу покрівельного матеріалу за перший брусок обрешітки.

Звіт виступу матеріалу для покрівлі здійснюється від лобової дошки. У разі її відсутності – від кроквяної зрізу.

Правильний розрахунок відстані між першою і другою дошками досягається при укладанні на кроква рівня довжиною 120-150 см для виміру відстані від верхньої точки першої хвилі до нижньої частини листа. Після цього зробити відмітку.

Тепер висувається рівень подібно листу покрівлі, косинець встановлюється до лобової дошки і на ньому відкладається крапка необхідного виступу. Необхідно довести рівень до цієї точки.

Найперша дошка вибирається товщі інших з метою уникнення висячого виступу при кріпленні покрівельного матеріалу.

Виміри всіх дощок решетування необхідно здійснювати від верхньої точки другий дошки через однакову відстань у відповідність з покрівельним профілем. Позначки для обрешітки наносяться через кожні два крокви, так як дошка може бути кривій і знадобиться її натяжка з нанесеним мітках.

В одному ряду дошки обрешітки слід з’єднувати на крокві. Не рекомендується укладати елементи підстави внапуск. Розбіг встик необхідно виконувати з крокв.

Не рекомендується стикувати всю решетування на одному крокві.

В іншому випадку не вийде домогтися необхідної жорсткості конструкції.

Багато виробників виготовляють профілі різної довжини хвилі.

Тому крок майбутньої несучої системи різний для конкретного виду придбаного металевої черепиці.

Для легких і нескладних конструкцій, мають невелику висоту хвилі покрівлі і товщину листа 0.4-0.45 мм застосовується обрізна дошка перетином 25 ? 100 мм.

Дошка, що має перетин 32 ? 100 мм, є відмінним варіантом для конструктивно складних покрівель.

Також таку дошку застосовують для металочерепиці з великою висотою хвилі і товщиною листа 0,5 мм

Для обох випадків застосовується кроквяний крок рівний 0,6-0,9 м.

Бруси, мають перерізу 40 ? 60 мм або 50 ? 50 мм, встановлюються у разі великого кроквяної кроку (більше 1 метра).

Є три основних види профілю з різною довжиною хвилі.

Основні вироблені типорозміри металочерепиці мають довжиною хвилі 300, 350 і 400 мм.

Тому крок визначається в залежності від довжини хвилі профілю.

Інтервал, рівний кроку обрешітки, необхідно вимірювати від центру дощок.

На підставі представлених даних роблять розрахунок решетування під металочерепицю.

Місця примикань

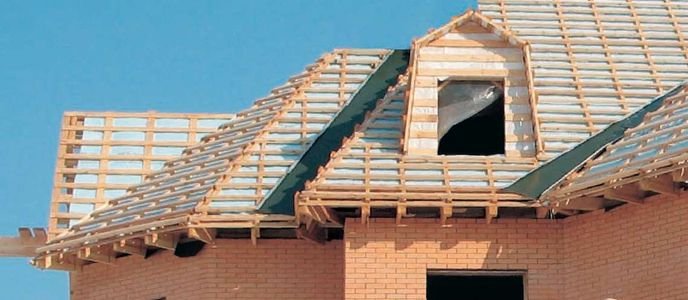

Решетування під металлочерепичный профіль біля розжолобків, труб димоходу і по периметру мансардних вікон і слухових отворів укладається суцільним методом.

Здійснюючи монтаж обрешітки, важливо не допускати помилок.

Адже дах – важливий елемент будинку, тому якісне покриття забезпечує довговічність і надійність будови.

Недбалість може стати причиною демонтажу елементів покрівлі, а це загрожує значними фінансовими витратами.

Адже, знята металочерепиця, до повторного застосування не придатна.

Монтаж під металочерепицю

Монтаж решетування під металочерепицю своїми руками здійснюється наступним чином:

Брус для крокв вибирають розмірами не менш 50*150 мм. Під решетування необхідні дошки з перерізом не менше 25*100 мм. Для контробрешетки необхідна дошка 25*50 мм

Прибивати початкову дошку необхідно строго вздовж карнизних світла так, щоб вона за нього не виходила. Товщина першої дошки має бути на 10-15 мм більше, ніж у інших. Це необхідно для компенсування різниці рівнів точок опори початкового і наступних черепичних модулів.

Крок обрешітки металочерепиці необхідно брати такою, щоб відстань від дошки, виходить на карниз, було на 50 мм менше, ніж між всіма наступними. Крок між іншими дошками обрешітки повинен дорівнювати кроці профілю монтованою металочерепиці.

Перевірка правильності відстані від першої до другої дошки обрешітки здійснюється наступним чином: на землі розкласти два дощатих обрізка, паралельно один одному і на певній відстані. Потім на них накладають елемент черепиці і визначають, чи достатній виступ черепиці для забезпечення нормального струму води. При великому виступі може статися перелив води через жолоб, а при маленькому — переміщення води між жолобом і лобовою дошкою. Також існує небезпека деформації листів з-за надмірної снігового навантаження.

Розмітка здійснюється за допомогою рулетки. Починати слід з першої дошки, виходить на карниз. Потім здійснюється кріплення торцевих і конькових планок.

Вітрова дошка повинна знаходитися вище решетування на висоту листа металочерепиці. Висота аркуша визначається видом черепиці і становить 35-55 мм

Надійне кріплення коника в місцях його приєднання забезпечується шляхом прибивання додаткової дошки 25*100 мм.

Якщо планується здійснити організований водостік з покрівлі, то перед монтажем покриття необхідно встановити кронштейни для кріплення жолобів. Карнизна планка також встановлюється монтажем металочерепиці за покрівельного звису.

Визначити місця кріплення кронштейнів. Встановити їх з кроком 500-600 мм щодо одного й другу. Кріплення кронштейнів здійснюється на нижню дошку обрешітки.

Монтаж крайніх кронштейнів припускають нахил жолоба 5 мм на 1 м довжини. Для рівного монтажу залишилися кронштейнів натягають шнур.

Жолоб вставляється і кріпиться на кронштейнах. Кріплення карнизної планки до решетування здійснюється так, щоб край ринви перекривався нижнім краєм планки. Тоді буде здійснюватися стік конденсату в жолоб з планки. Нахлест карнизних планок щодо довжини, має становити не менше 100 мм.

Монтаж додаткових елементів конструкції

Крім обрізної дошки, брусів та металочерепиці слід пам’ятати і про важливі елементи, завдяки яким можна продовжити термін експлуатації даху.

Це система обігріву для запобігання скупчення снігу і обмерзання, снігозатримувачі для металочерепиці і водостічна система.

Система затримання снігу представлена з декількох елементів.

Це спеціальні скоби, кріплення яких до черепиці здійснюється в шаховому порядку.

Вони запобігають швидке сходження снігу з дах.

Установка такої системи доцільна на будівлях, що знаходяться біля пішохідних доріжок, над ганком або входом і над вікнами мансарди.

Впевнений, що після цієї статті у вас відпаде питання, як зробити решетування під металочерепицю.

Якісний монтаж, відповідний всіх вимог і виконаний за правилами, дозволить здійснити укладання покриття швидко і без особливих зусиль.

І ціна такої конструкції буде набагато нижче, ніж замовляти будівництво в сторонніх організаціях.

Надійна покрівля захистить від негоди і дах буде радувати вас довгі роки.

Щоб закріпити матеріал, подивіться відео-урок по кріпленню решетування під металочерепицю:
