Реле тиску води для насоса – регулювання, як налаштувати, підключення та ціни

Реле тиску – обладнання, призначене та використовується для підтримки поширених характеристик тиску на насосному обладнання та магістралі. Встановлюється у водопровідній конструкції найчастіше з метою запобігання появи, так іменованого сухого ходу.

Промисловість на даному етапі виготовляє не один тип реле, в числі яких механічні і електронні. Електронні прилади діють значно точніше і краще своїх механічних побратимів. Вони мають найбільш справжню налаштування спектра порогів спрацьовування пристосування. Також всі електронні моделі мають в собі вимірювач протоку, якою перекриває роботу в разі брак води в системі, так званий «сухий хід».

Є частина механічних реле, які також оснащені цим датчиком, але основною відмінністю є те, що після того, як з’являється вода в конструкції, механізм потрібно запускати вручну. В електронних реле це відбувається автоматично завдяки системі випробування переміщення рідини.

Так само одним з плюсів електронних пристроїв є наявність вбудованого гідроакумулятора, який захистить насос від гідроударів. Серед недоліків механічного обладнання можна відзначити складну регулювання порогів спрацьовування, для налаштування знадобитися його розбирання і набір гайкових ключів.

Серед загальних переваг цього пристрою можна виділити:

  • довговічність, яку забезпечує якісна збірка і високотехнологічні матеріали;
  • практичність використання, можна ставити на будь-який тип насосів
  • ефективність в роботі;
  • доступність на ринку продажу і порівняно невисока вартість;
  • проста процедура установки і настройки;
  • високоякісна автоматика.

Реле тиску води для насоса   регулювання, як налаштувати, підключення та ціни

Принцип роботи реле

Робота даного механізму підтримується завдяки блоку рухомих пружин, які встановлені всередині оболонки. Вони відстежують тиск води в системі, включаючи і вимикаючи нагнітач, якщо виникає така потреба.

Виділяється три основних режими роботи, серед яких:

  • Можливий водоспоживач відкриває кран, вода до якого надходить з гидрорезервуара. Потрібний напір гарантується за рахунок тиску стиснутого повітря, що знаходиться в повітряній камері.
  • При постійній роботі. По мірі зменшення кількості рідини в резервуарі, тиск поступово знижується. Коли досягається найменше значення, електричні контакти реле замикаються між собою. В цей час спрацьовує включення насоса, він в свою чергу здійснює подачу води безпосередньо, без участі мембранного бака.
  • Споживач закриває кран. Нагнітач протягом певного часу продовжує подавати воду, заповнюючи камеру в баку. Тиск зростає до максимального рівня, контакти розмикаються і насос вимикається.

Підключення та налаштування

Реле тиску води для насоса   регулювання, як налаштувати, підключення та ціни

Схема підключення реле тиску води до погружному насосу

Для підключення та настройки можна викликати фахівця або ж зробити це вручну самому. Всі сучасні реле тиску води для насоса оснащені докладною інструкцією. Озброївшись необхідним мінімумом інструментів, можна встановити пристрій і зробити початкові налаштування.

На трубопроводі вибирається зручне місце і встановлюється трійник. До нього кріпиться перехідний штуцер або відвідний шланг на реле тиску.

Підключення здійснюється на різьбі, тому потрібно скрупульозно і якісно герметизувати різьбове з’єднання.

У більшості приладів не передбачено обертове з’єднання з трубопроводом, є тільки гайка, туго прикріплена в корпусі механізму. В такому випадку необхідно виконати зборку за прикладом американки або крутити пристрій на трійнику.

Підключення електричної складової проводиться за допомогою кабелю з відповідним розтином для заданої потужності.

Клемні групи повинні бути промарковані щодо їх призначенню, якщо їх немає, потрібно визначити їх призначення по схемотехніці.

Якщо присутній клема заземлення, її необхідно обов’язково використовувати, встановивши заземлюючий кабель.

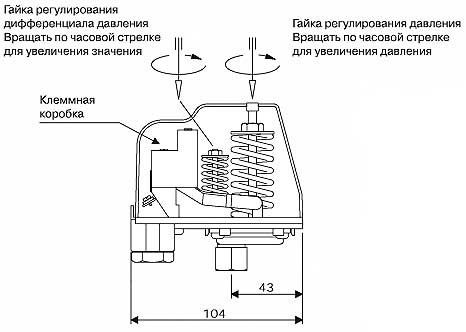

Перш, ніж почати налаштування, необхідно згадати основну конструкцію. Знімаємо кришку приладу, там знаходяться дві пружини різні за розмірами. Та, що більше, регулює значення нижнього тиску, а друга — різницю між самими показниками.

Налаштування виконується послідовно і, дотримуючись певних пунктів, це можна зробити досить швидко і успішно. Гідроакумулятор, де встановлена необхідна величина тиску повітря, що приєднується до системи.

Для покращеного контролю можна встановити манометр для автомобіля. Включити насос і залишити в робочому режимі до того часу, коли на манометрі висвітиться необхідне граничне значення.

Бувають випадки, коли тиск зупиняється. У такому разі слід відключати насос вручну.
Поступово зливаючи воду, дочекатися моменту, коли насос включиться, тим самим можна визначити мінімальний рівень тиску.

Щоб отримати необхідний нижній рівень, слід відкрутити велику гайку, оптимальним показником є показання на 10% більше, ніж тиск повітря в найбільшому резервуарі.

При включеному насосі відстежити тиск його вимикання, при необхідності відрегулювати показник малої гайкою.

Крім первинної настройки потрібно час від часу стежити за функціональною роботою системи, вносити коригування в налаштування. Майстри радять приблизно кожен квартал зливати всю рідину з гідробака і робити перевірку тиску повітря, подкачивая або підбурюючи до оптимального значення.

Регулювання роботи

Якщо з якої-небудь з причин встановлені налаштування не влаштовують, їх необхідно змінити, вручну відрегулювати механізм. Щоб здійснити необхідні дії будуть потрібні: викрутка, гайковий ключ і ключ для гайок регуляторів.

Процес регулювання полягає в таких діях:

  • Включаємо насос і набираємо воду в бак до крайнього значення тиску, яке хочете встановити;
  • Припиняємо роботу насоса;
  • Відкриваємо кришку реле і поступово проворачиваем малу гайку до моменту, поки воно не спрацює. Прокручування за годинниковою стрілкою означає приріст тиску, відповідно обертання в протилежну сторону — його зниження;
  • Відкривши кран, виливаємо воду до мінімального рівня тиску на манометрі;
  • Закриваємо кран;
  • Знову відкриваємо кришку механізму і повільно повертаємо гайку більшого розміру до моменту спрацьовування контактів.

Реле тиску води для насоса   регулювання, як налаштувати, підключення та ціни

Налаштування реле тиску

Вартість

Одним з основних критеріїв вибору купується пристрою є його ціна. На ринку продажів ціновий діапазон досить великий, так одне з найбільш дешевих пристроїв обійдеться всього лише в 300 рублів, а найдорожчі екземпляри до 8 тисяч рублів. Тому варто визначити потребу в яких-небудь функції техніки і раціональність інвестування.

Дорогі моделі представляють електронні реле. Вони володіють високою точністю і їх дуже просто налаштовувати, але в побуті ця точність ні до чого. До того ж закордонні бренди можуть виявитися непридатними для російських мереж і водоканалів. Ціновий сегмент таких моделей коливається від двох до восьми тисяч рублів.

Дешеві моделі обходяться в триста – п’ятсот рублів, володіючи низьким порогом чутливості, невеликий точністю і простотою використання. Однак, на думку фахівців в економії так само повинні бути зрозумілі рамки. Подібні пристрої є недовговічними і гроші, витрачені на них, можуть стати викинутими марно.

Поєднанням ціни та якості є пристрої, які входять в ціновий сегмент від однієї до двох тисяч рублів. Надійні моделі від перевірених виробників з порівняно високою чутливістю і точністю коригування будуть оптимальним рішенням.

Серед основних країн-виробників можна відзначити Німеччину, Данію, Італію, Росію і Китай.

Ціни на механічні прилади:

  • Grundfos (Німеччина) – їх вартість становить від 4 тисяч рублів і вище.
  • Danfoss з Данії за реле такого ж типу просить близько трьох тисяч рублів
  • Російський аналог компанії Джилекс обійдеться у триста рублів, Італійський Italtecnica у п’ятсот рублів.
  • Серед виробників електронних пристроїв лідирують Італія та Китай: DPS-15A з Китаю коштує близько півтори тисячі рублів, а Brio Tank родом з Італії близько чотирьох тисяч.

Реле тиску води для насоса   регулювання, як налаштувати, підключення та ціни

Електронне реле тиску

Бліц-поради

Щоб реле і насосна система працювали якісно і без збоїв, потрібно враховувати певні технічні фактори:

  • недозволено виставляти максимально допустимий тиск;
  • забороняється закручувати гайки регулювання до упору;
  • під час регулювання все звіряти з технічним паспортом механізму;

Краще всього купувати прилад, призначений для роботи в побуті. Максимально допустиме значення напору в системі не можна перевищити чотири атмосфери, а діапазон для роботи встановлюється від півтора до трьох атмосфер.

Чим більше встановлена різниця між критичними рівнями, тим більше збільшується об’єм рідини в гидроаккумуляторе, і не так часто буде запускатися насос.

Краще всього купувати продукцію брендового виробника, щоб можна було обмежити себе від раптових різних проблем. Обов’язково необхідно встановити якісний манометр.
