Промислове та саморобне обладнання для виробництва шлакоблоків

Верстат для шлакоблоку є пристроєм, що дозволяє значно заощадити на будівельних матеріалах. Верстат для шлакоблоків дає можливість не тільки проводити шлакоблоки для власного використання, але і відкрити невеликий виробничий цех – адже сучасний верстат для шлакоблоків дозволяють виробляти виготовлення шлакоблоків понад півтисячі одиниць за робочу зміну.

Промислове та саморобне обладнання для виробництва шлакоблоків

Мелкогабаритный двухячеечный віброверстат

У даній статті буде розглянуто обладнання та пропорції розчину на виробництво шлакоблок, піноблоків, керамзитобетонних і залізобетонних виробів. Ви дізнаєтеся, як зробити такий прес бетон своїми руками. Також буде розглянуто віброверстат Марс – пристрій, рекомендоване до купівлі тим, хто бажає придбати віброверстат промислового виробництва (не Китай).

Технологія виробництва шлакоблоку

Всі дрібні виготовлені з бетону будівельні вироби , такі як будівельні блоки, тротуарна плитка, бордюри, фігурні оздоблювальні елементи, і тому подібні конструкції, виробляються за допомогою вібропресування.

У промисловому масштабі виробництво шлакоблок реалізовується з допомогою великогабаритного дорогого обладнання, здатного виготовляти за короткий проміжок часу велику кількість виробів.

Однак технологія вібропресування успішно може бути реалізована в домашніх умовах за допомогою обладнання, яке можна зробити своїми руками.

Саморобні станки для шлакоблоків користуються популярністю не тільки для виготовлення керамзитобетонних і залізобетонних виробів, в побуті вони широко застосовуються для виготовлення шлакоблоків – максимально дешевого будівельного матеріалу, який може використовуватися для будівництва будь-яких одноповерхових будівель.

Сама по собі технологія вібропресування полягає в одночасному впливі на бетон, або цементну суміш з різноманітними добавками, преса і вібрації.

Тиск, як правило, здійснюється з верхньої сторони рухомим блоком, в той час як бічні нерухомо зафіксовані стінки виступають контуром, що визначає форму майбутніх блоків.

Вібраційний вплив створюється з допомогою звичайного електромотора, і передається на оброблюваний матеріал через бічні металеві стінки. Дана технологія виробництва дає можливість максимально ущільнити матеріал, що дозволяє досягти оптимальних характеристик готових виробів.

Промислове та саморобне обладнання для виробництва шлакоблоків

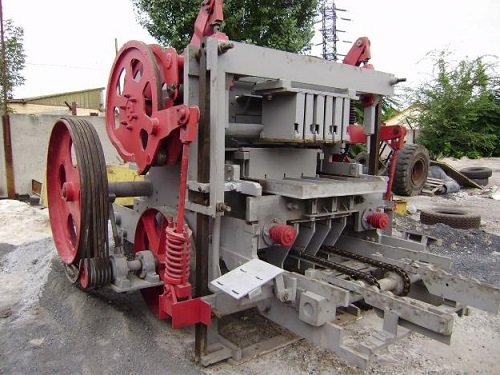

Промисловий великогабаритний агрегат для виробництва шлакоблоків

Як вже було сказано, верстати для шлакоблоків нерідко використовуються для виробництва шлакоблоків і теплоблоков. Шлакоблоки – це будівельні конструкції, які виготовляються з цементної суміші, в яку додаються різноманітні домішки.

Як правило, це доменні шлаки, які не містять вугілля і золу, але не рідко для виготовлення шлакоблоків своїми руками в побутових умовах використовується цегляна крихта, керамзит, щебінь, або тирсу.

Шлакоблоки крім складу матеріалу в пропорції, який використовувався для їх виготовлення, класифікуються за формою. Відбувається поділ виробів на пустотілі, перегородкові, а також блоки з прямокутними і круглими отворами.

Конструкція блоків залежить від того, яка виброформа застосовувалася для їх виготовлення. Саморобні міні верстати для шлакоблоків, як правило, мають круглими внутрішніми перегородками, дозволяють зробити шлакоблоки з отворами відповідної форми.

Стосовно теплоблоков – це конструкції, створені з керамзитобетону, володіють внутрішнім шаром з твердого теплоізоляційного матеріалу – пінополістиролу, пінопласту або мінеральної вати високої щільності.

Виготовлення теплоблоков вимагає наявності спеціальної модифікації вибростанка, яка має двосторонній матрицею, в середині якої передбачено вільний простір для розміщення теплоізоляційного матеріалу.

Види вибростанков

Всі вібростанки можна умовно розділити на дві основні категорії – класичний вібропрес (такі верстати для шлакоблоку, як Марс, Дракон і т. д.), і вібростоли для шлакоблоків.

Промислове та саморобне обладнання для виробництва шлакоблоків

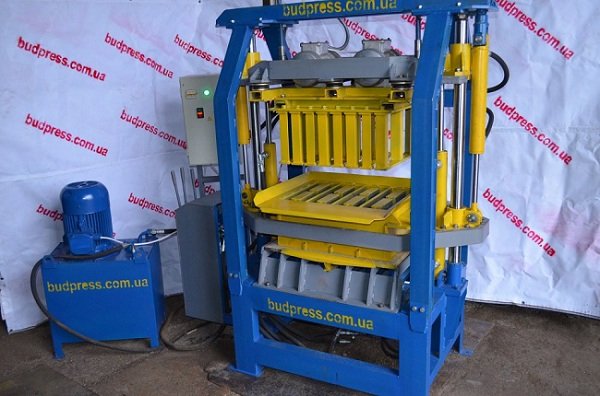

Вібропрес БУЛАТ-М застосовується для виробництва тротуарної плитки, бордюра, шлакоблоку, фактурного блоку і керамзитоблока

Вібростоли як правило використовуються для виробництва шлакоблоків, або тротуарної плитки.

Вони мають гранично простою конструкцією, яку без проблем можна виготовити своїми руками, більш того, різноманітних варіацій виготовлення вібростолу безліч (наприклад Марс або верстати для виробництва шлакоблоку Китай) – можна навіть зробити власний варіант вібростолу, який буде найкращим чином відповідати вимогам вашого виробництва.

Промислові (Китай) і саморобні міні вібростоли в домашніх умовах робляться з металу. По суті, вони являють собою звичайний стіл, на кутах якого, між рамою і стільницею розташовані пружини, що забезпечують рівномірний розподіл вібрації.

За створення вібрації відповідає вібромотор, або перероблений електродвигун, у разі виготовлення вібростолу своїми руками, який монтується на нижню поверхню стільниці.

Технологія виготовлення шлакоблоків і теплоблоков на такому столі ґрунтується на використанні спеціальних форм, в яких заливається розчин. Форми ставляться на поверхню вібростолу, і розчин в них ущільнюється під впливом вібрації.

Вібропрес володіє більш складною конструкцією – він складається з пуансонной рами (ручки), яка управляє притискної рамою, робочої матриці і вибродвигателя.

Як правило, промислові та саморобні вібростанки в домашніх умовах обладнуються колесами, що забезпечує їм мобільність переміщення по будмайданчику. Це вкрай важливо, оскільки виробництво теплоблоков, шлакоблоків, керамзитобетонних і залізобетонних будівельних виробів у пропорції нерідко виконується прямо на робочому місці.

Промислове та саморобне обладнання для виробництва шлакоблоків

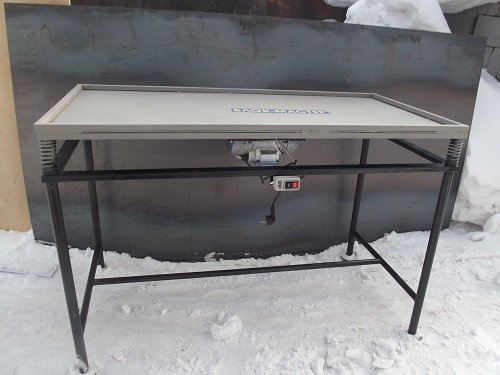

Класична модель вібраційного столу

Робимо саморобний ручної віброверстат своїми руками

Головним елементом верстата для виробництва теплоблоков і шлакоблоків є робоча матриця, яка є формою, в яку заливається цементна суміш. Матриця виготовляється у вигляді металевого короба, обладнаного круглими або прямокутними вставками, за допомогою яких формуються порожнечі всередині готових виробів.

Щоб зробити найпростіший ручний верстат для виготовлення шлакоблоків вам будуть потрібні наступні матеріали:

  • болгарка і диски для різання металу;
  • лещата;
  • зварювальний апарат;
  • дрібні інструменти – молоток, напилок, рівень, рулетка;
  • дриль зі свердлом по металу.

Для виготовлення своїми руками малогабаритного верстата на 2 блоку, буде достатньо наступних матеріалів:

  • сталевий лист товщиною в 3 мм – 1 квадратний метр;
  • труба діаметром 80-90 мм – 1 метр;
  • сталевий профіль;
  • сталева планка – 30 см;
  • гайки та шурупи;
  • електромотор на 700-800 Вт.

Промислове та саморобне обладнання для виробництва шлакоблоків

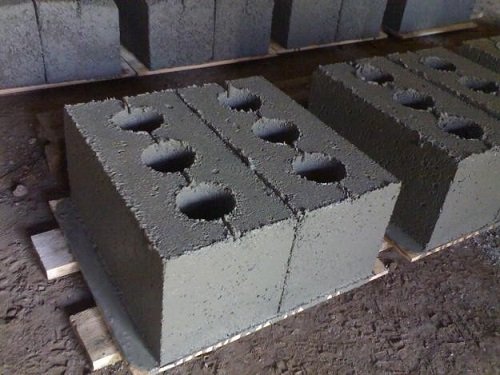

Такі шлакоблоки можна виготовляти за допомогою саморобного верстата

Етапи виготовлення вибростанка

  • Визначаємо габарити яким буде відповідати матриця. Зробити це можна виходячи з стандартних розмірів промислових шлакоблоків і теплоблоков, або задати габарити самостійно скільки необхідно.
  • Вирізаємо з металевого листа ділянки для стінок матриці потрібних розмірів.
  • Виріжте центральну перегородку, яка буде ділити всю матрицю на два однакових відсіку.
  • З’єднайте конструкцію за допомогою зварювального апарату. У підсумку за допомогою такої матриці ви зможете своїми руками виготовляти одночасно кілька шлакоблоків і теплоблоков, що сприятиме значному прискоренню темпів виробництва.
  • По зовнішньому контуру по краях матриці приварюється металевий профіль, він необхідний для зміцнення всієї конструкції.
  • Визначаємо висоту проставочных елементів, скільки потрібно задати, які будуть створювати порожнечі всередині шлакоблоків. Відстань між ними і верхньою і нижньою стінками має становити як мінімум 30 мм пропорції.
  • Нарізаємо шість шматків труби відповідного розміру.
  • Циліндри з’єднуються між собою за допомогою металевої планки. Крок між циліндрами розраховується так, щоб на один відсік матриці доводилося три проставочных елемента. Відстань між бічними циліндрами і бічними стінками повинно бути близько чотирьох сантиметрів – використовувати сталеву планку відповідного розміру.
  • Зваримо їх в центральній частині відсіків.
  • Усередині матриці на глибині 5-7 сантиметрів від верхньої кромки зваримо обмежувачі із планки або куточка, які будуть зупиняти рух преса.
  • Зовні будь стінки матриці приварите чотири болти, що за діаметром підходять до кріпильних отворів вибромотора.
  • Далі зварюється прес, який буде закривати матрицю і здавлювати завантажене в неї сировину.
  • Виріжте сталеву пластину і зробити в ній отвори у відповідності з розташуванням проставочных циліндрів всередині матриці. Діаметр отворів повинен бути більше діаметра циліндрів на 5 мм. Приварите до пластині ручки.
  • Вся конструкція забарвлюється (обов’язковий шар грунтовки).
  • Встановлюється вібромотор.
  • Промислове та саморобне обладнання для виробництва шлакоблоків

    Приблизно така матриця повинна в підсумку вийде

    Який віброверстат купити?

    Якщо ви не хочете зробити ручний станок своїми руками, і володієте достатнім бюджетом для покупки промислового варіанту, то оптимальним варіантом для виробництва піноблоків та шлакоблоків є віброверстат Марс.

    Марс, на відміну від аналогів, володіє оптимальним співвідношенням ціни і експлуатаційних характеристик – Марс коштує в межах двадцяти тисяч рублів, проте його ефективності вистачає для того, щоб зробити близько 700 теплоблоков або шлакоблоків за одну зміну (10 робочих годин).

    Більш того, Марс є повністю розбірним агрегатом, що значно полегшує його транспортування.

    Також обладнання для виробництва шлакоблоків Марс може обладнуватися змінними матрицями, призначеними для виробництва виробів з круглими або квадратними отворами, так і для перегородкових блочних виробів. На ринку існують варіації верстата Марс як з двухблочными, так і з трехблочными матрицями.

    Технологія створення вибростанка своїми руками (відео)
