Бувають ситуації, коли перервати будівництво на період негативних температур навколишнього середовища не можливо. В першу чергу, це стосується тих місць, де зима може тривати півроку і більше.

Відомо, що деякі будівельні процеси не можуть відбуватися в умовах негативних температур. У першу чергу це стосується заливки бетону. Цементний розчин робиться на основі води, яка замерзає і перестає виконувати свої функції. Як наслідок, бетон не застигає і не набуває своїх міцнісних якостей.

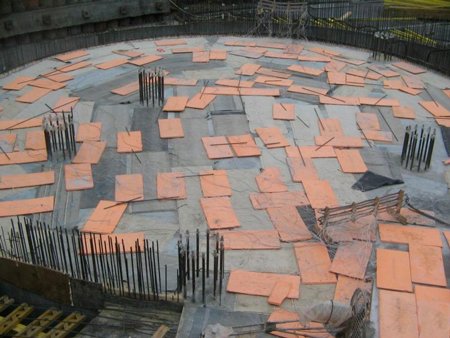

Прогрів бетону в зимовий час проводом (кабелем) Будівництво будинків і конструкцій з піноблоків

Прогрів монолітного бетону кабелем

Для таких випадків існують різні способи прогрівання бетону (наприклад прогрів бетону електродами, або гріючою кабелем).

Оскільки будь-яке технологічне устаткування, що дозволяє не змінювати графік будівництва з-за погодних умов, коштує дуже дорого, різними будівельними компаніями пропонується оренда такого обладнання.

Мета прогріву бетону

Заливка бетонних конструкцій проводиться не тільки влітку, але і в зимовий час. В умовах негативних температур цементний розчин не може застигнути і придбати потрібну міцність. До того ж, через замерзання води, руйнується структура бетону.

Цю проблему вирішують за допомогою обігріву різними способами.

Способи прогрівання бетону

Способи прогрівання бетону в зимовий час регламентуються правилами СНиП 3.03.01-87. У них прописується не тільки які способи обігріву, але і для яких споруд слід застосовувати.

  • Попередній підігрів складу цементного розчину.
  • Обігрів бетону в опалубці.
  • Підігрів індукційними струмами.
  • Створення термоса.
  • Підігрів бетону електродами.
  • Електропідігрів бетону, для якого використовується електричний кабель.
  • Створення термоса із застосуванням протиморозних компонентів.
  • Обігрів інфрачервоними променями.
  • Використання термоматов.
  • Окрім самих методів, правила СНиП так само прописують час прогріву тими чи іншими методами в зимовий час.

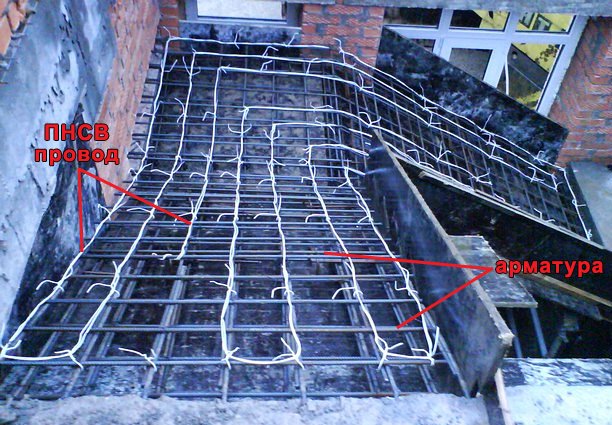

    Прогрів бетону в зимовий час проводом (кабелем) Будівництво будинків і конструкцій з піноблоків

    Прогрів бетону проводом ПНСВ

    Прогрів електропроводів

    Для підігріву бетонних конструкцій в зимовий час використовують спеціальний кабель ПНСВ.

    Такий кабель складається з двох частин:

    • одна сталева жила;
    • оплетка з поліетилену або полівінілхлориду.

    Прогрів бетону проводом ПНСВ відбувається шляхом його нагрівання трансформаторною підстанцією (ТМО). Нагріваючи кабель постійно передає тепло цементного розчину і прискорює процес його схоплювання в зимовий час.

    Прогрів бетону трансформатором через кабель ПНСВ дуже зручний, оскільки дозволяє не тільки вкластися в графік будівництва, але і регулювати ступінь прогріву в залежності від температури навколишнього середовища.

    Для укладання проводів ПНСВ і підключення електропідігріву необхідна технологічна карта. Для її складання на підприємствах зазвичай в штаті є фахівець-енергетик. У випадках типового будівництва може використовуватися стандартна схема, складена за правилами СНиП.

    Технологічна карта вказує точки установки трансформаторних станцій (ТМО), а так само кількість проводу та порядок його укладання. Як показує практика, для прогріву 1 кубометра цементного розчину, потрібен кабель в кількості 50-60 метрів.

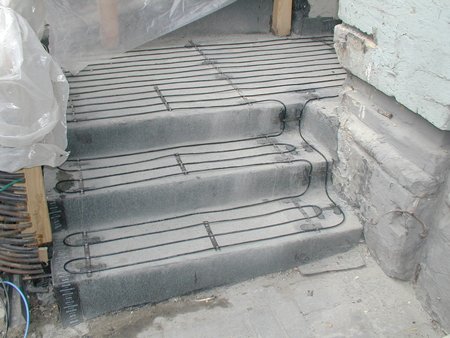

    Прогрів бетону в зимовий час проводом (кабелем) Будівництво будинків і конструкцій з піноблоків

    Прогрів бетону з допомогою провід ПНСВ

    Схема прогріву бетону проводом ПНСВ наступна:

  • Складається технологічна карта, на якій зазначаються всі точки установки трансформаторів і схема, за якою буде укладатися кабель.
  • Нагрівальний кабель укладають всередині споруджуваного будинку так, щоб він не виходив за краї, не торкався до опалубці, і не перетинатися між собою.
  • До кабелю, який буде здійснювати електропрогрів бетону, припаюються не гріються концовики і виводяться за опалубку.
  • Холодні концовики підключаються до трансформаторів, згідно з технологічною картою і правил СНиП.
  • Готову електричну ланцюг потрібно перевірити мегаомметром.
  • Якщо все працює правильно, у електричну ланцюг від трансформатора через кабель подається напруга і починається електропрогрів бетону. Щоб бетон придбав потрібну структуру і міцність, нагрівати його потрібно так само по технологічній карті, в якій прописаний графік прогріву в зимовий час.
  • У побутових умовах електропрогрів бетону можливий за допомогою зварювального апарату. Але, в цьому випадку, треба уважно стежити, щоб розчин не перегрівся.

    Прогрів бетону без трансформатора кабелем BET (відео)

    Термос

    Як бачимо з назви, дана технологія призначена не для прогріву, а лише для збереження тепла. Його суть полягає в тому, що навколо споруджуваного будови створюється теплоізоляційний кожух, який уповільнює процес втрати тепла і прискорює процес схоплювання розчину.

    Зручність даного способу в тому, що в якості теплоізоляційних матеріалів можуть бути використані звичайні тирсу, листи або шматки пінопласту і т. д., що робить застосування методу дуже дешевим. Однак використовувати «термос» сам по собі можна лише в умовах незначного зниження температури, про що говорить СНиП. В інших випадках знадобиться оренда обладнання для додаткового прогріву бетону. Спроба заощадити може серйозно зірвати графік будівництва.

    Прогрів інфрачервоними променями

    Технологія прогріву бетону інфрачервоними променями передбачає встановлення спеціальних випромінювачів таким чином, щоб вони світили безпосередньо на відкриті бетонні зони або на опалубку. Теплова енергія, яка походить від інфрачервоних установок, нагріває розчин і прискорює процес його схоплювання.

    Цей спосіб, згідно Сніп, застосовують для невеликих конструкцій. Нагріти таким способом серйозне будівництво не вийде, прогрів буде нерівномірним, що призведе до зниження міцності кінцевого продукту. До того ж, як придбання, так і оренда великої кількості випромінювачів обійдеться дуже дорого.

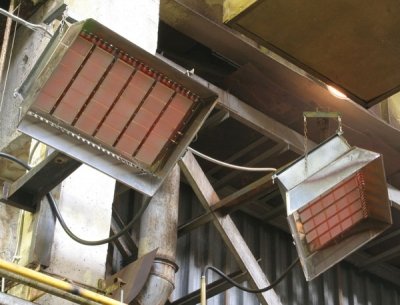

    Прогрів бетону в зимовий час проводом (кабелем) Будівництво будинків і конструкцій з піноблоків

    Застосування інфрачервоних випромінювачів для прогріву бетону в зимовий час

    Як правило, такий метод застосовують у наступних випадках:

    • прогрів ґрунтової основи, опалубки, арматури;
    • видалення снігу та льоду з певних ділянок;
    • попереднє нагрівання місць з’єднання збірних конструкцій;
    • прогрів стиків і тріщин для їх обробки;
    • підігрів місць, не доступних для інших методів підігріву.

    Індукційний прогрів

    Як видно з назви, даний метод прогріву використовує можливості електромагнітної індукції. Енергія електромагнітного поля, що створюється навколо металевої арматури, перетворюється у теплову і нагріває складу розчину, тим самим дозволяючи вкластися в графік будівництва.

    Використання даного методу можливе лише у випадках замкнутої арматурної сітки і коефіцієнтом армування вище 0,5. Так само, для отримання індукційного нагрівача, знадобиться металева опалубка, або обмотка кабелем для створення індуктора.

    Застосування термоматов

    Термоматы для прогріву бетону застосовуються відносно недавно, але дуже добре себе зарекомендували.

    Дане устаткування може застосовуватися для облаштування теплих підлог, для розморожування ґрунту, якщо того вимагає графік будівництва, підігріву ємностей і т. д. Але головна їх завдання – прогрів цементного розчину в процесі будівництва, щоб вкластися в графік.

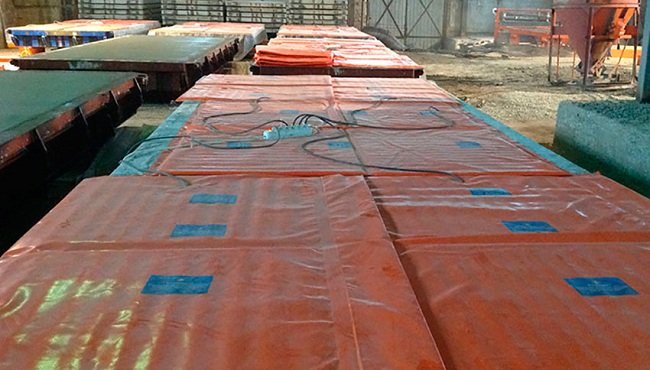

    Прогрів бетону в зимовий час проводом (кабелем) Будівництво будинків і конструкцій з піноблоків

    Прогрів бетону термоматами

    За зовнішнім виглядом, розміром і т. д. термоматы для прогріву бетону можуть відрізнятися, але сама структура вироби незмінна.

    • основа – теплоізоляційний матеріал, як правило, полімерна плівка;
    • повітряний прошарок і тепловідбивач, розташовані з одного боку мата. Це дозволяє використовувати пристрій максимально ефективно, так як інфрачервоні промені спрямовані тільки у бік товщі розчину;
    • ізоляція поверхні мата. Найчастіше в якості матеріалу для зовнішньої ізоляції використовують полівінілхлоридну тканину;
    • інфрачервоний випромінювач.

    Термоматы через роз’єми підключають до електромережі. Під впливом електрики замикаються і розмикаються біметалічні пластини (термостати). Завдання такого пристрою – тримати температурний режим в межах +60 — +70 градусів.

    Прогрів бетону в зимовий час проводом (кабелем) Будівництво будинків і конструкцій з піноблоків

    Спосіб термоса для прогріву бетону

    Переваги даного методу:

    • економічність. Застосування термоматов знижує витрату електрики, в порівнянні з іншими методами, на 20-25%;
    • рівномірний прогрів і повне виключення можливості температурних перепадів;
    • значно прискорюється процес твердіння бетону і не зриває графік будівництва;
    • термоматы можуть використовуватися багаторазово, завдяки чому стає можливою не лише покупка, але і оренда;
    • універсальність і простота монтажу. Термомат може використовуватися не тільки на рівних поверхнях, але і для прогріву колон, вигнутих поверхонь і т. д.;
    • не вимагають спеціального електрообладнання, типу трансформатора;
    • прості в транспортуванні і зберіганні.
