Проектування сходів – що потрібно знати?

Зміст:

  • Навіщо необхідно проектування сходів?
  • Які параметри потрібно враховувати при проектуванні сходів?
  • Якою повинна бути пропускна здатність сходової конструкції?
  • Визначаємо ширину сходів
  • Як обчислити кут нахилу сходів?
  • Монтаж сходового прольоту згідно з планом
  • Висота сходового проходу

Вибір типу сходової конструкції для приватного будинку здійснюється на підставі проекту всього будинку. Це дозволяє визначити найкращий варіант сходів для конкретного типажу будови. Самим першим етапом будівництва сходів в будинку є складання його проекту. Бажано, щоб проектуванням такої конструкції займався професіонал. Можна, звичайно, виконати самостійну проектування сходів, але для цього необхідний певний досвід і запас знань.

При складанні проекту сходової конструкції необхідно враховувати певні вимоги:

  • Сходові прольоти повинні бути обладнані гарним освітленням;
  • Сходи обов’язково повинна бути укомплектована міцними і надійними поручнями;
  • Розміри ступенів сходової конструкції повинні сприяти комфортному і безпечному пересуванню;
  • Надійність і зручність експлуатації;
  • Обладнані підходи до сходів зверху і знизу.

Навіщо необхідно складання попереднього проекту сходів і нюанси потрібно враховувати при виконанні такої роботи? Про це читайте далі.

Навіщо необхідно проектування сходів?

Проектування сходів – що потрібно знати?

Самостійне проектування сходів



Проектування сходів рекомендується виконувати під час складання проекту нового будинку. Багато власників приватних будинків не розуміють, для чого необхідно складання проекту сходів. До пори, До часу цей пункт залишається без уваги, а коли настає черга будівництва такої конструкції, виникає маса нюансів, які заважають спорудити надійний і зручний сходовий проліт. В результаті сходи виходить або занадто крутий, або надто широкою і незручною для ходьби.

Тип сходів для розміщення всередині будівлі вибирається у відповідності з загальною площею приміщення, стильовими характеристиками, інтер’єром кімнати і основним призначенням конструкції. Існує кілька стандартних типів сходів:

  • Криволінійні одномаршові конструкції;
  • Прямолінійні одномаршові сходи;
  • Пристінні криволінійні сходи з одним маршем;
  • Одномаршові сходи, що мають забіжні східці і розгортаються під прямим кутом;
  • Сходові одномаршові конструкції з забіжними сходинками, що розташовуються у центральній частині кімнати і розвертаються на 180 º;
  • Двохмаршові сходи г-подібної форми, оснащені проміжними платформами;
  • Двохмаршові сходи п-подібної форми, в яких є проміжні платформи;
  • Двохмаршові сходи прямого формату з проміжними платформами;
  • Трьохмаршові сходові конструкції, оснащені двома проміжними платформами.

Існують і більш складні у виконанні конструкції сходів. Вони можуть мати повороти на¼, 2/4 або навіть 3/4. Форма у внутрішніх сходів теж може бути різною – овальної, спіралевидної (гвинтовий), круглої і т. п.

Проектування сходової конструкції передбачає проведення розрахунків, що дозволяють визначити кількість маршів, проміжних платформ і ступенів. В проекті бажано відобразити тип розташування сходів (ліворуч або праворуч).

до змісту ↑

Які параметри потрібно враховувати при проектуванні сходів?

Проектування сходів – що потрібно знати?

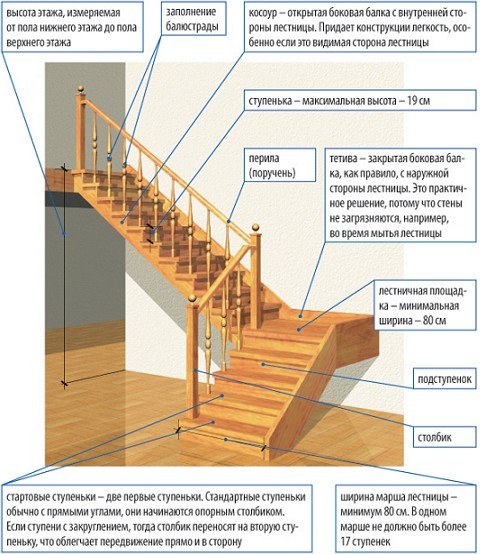

Параметри для проектування сходів



Якщо ви вирішили виконати проектування сходової конструкції самостійно, то в першу чергу визначитеся, яку площу займатиме такий виріб. Потім, згідно з цими розмірами ви зможете розрахувати кількість комплектуючих, вибрати тип сходів і визначитися з її розмірами.

Для попередніх розрахунків при проектуванні сходів вам потрібно буде знати наступні параметри:

  • Рівень чистового статі;
  • Розмір чистових стін і перекриттів;
  • Розташування дверних і віконних прорізів в кімнаті;
  • Тип матеріалів, використаних для облаштування перекриттів і стін;
  • Розміри отвору міжповерхового простору.

Ця інформація дозволить скласти оптимальний проект сходи для вашого будинку, в якому будуть відображені такі характеристики:

  • Форма сходів, розміри ступенів і маршів;
  • Висота конструкції;
  • Структура і розміру стельового отвору (в тому числі – товщина стелі);
  • Розташування інших прорізів кімнати (вікон, дверей, радіаторів) щодо сходової конструкції.

до змісту ↑

Якою повинна бути пропускна здатність сходової конструкції?

Проектування сходів – що потрібно знати?

Пропускна здатність сходів



Складаючи проект сходів для свого будинку, обов’язково визначте пропускну здатність конструкції. Отримати таке значення можна, якщо точно знати, яка кількість людей буде ходити сходами. Для сходів, що споруджуються в приватному будинку, такі обчислення зробити набагато легше. Якщо ж сходові конструкції споруджуються в громадських будівлях (наприклад, у лікарнях або багатоповерхових будинках), то ширину маршу призначають відповідно максимальній кількості людей, що перебувають у приміщенні.

Практичні спостереження дозволяють визначити, що пропускна здатність одного стандартного сходового ряду становить близько 33 осіб у хвилину при спуску і близько 26 осіб за хвилину при підйомі. Однак незалежно від кількості осіб, які одночасно піднімаються або спускаються по сходах, необхідно робити ширину сходового маршу зручною для експлуатації. Для головних сходів параметр ширини прольоту повинен становити близько 1.32-1.4 м, для другорядних сходових конструкцій – не менше 1.1 м, для зовнішніх сходів і конструкцій, що ведуть у підвальні приміщення, вибирають ширину близько 0.75 м.

Що стосується ширини проміжних платформ, то вона визначається у відповідності з особливостями експлуатації будівлі. Наприклад, якщо сходи будується в лікарні, то ширина платформи повинна бути не менше 2.6 м, щоб у разі необхідності можна було без проблем розгорнути носилки. У багатоповерхових будинках платформи між прольотами теж роблять широкими, щоб була можливість занести на верхні поверхи громіздку меблі, побутову техніку та інші великі предмети.

до змісту ↑

Визначаємо ширину сходів

Проектування сходів – що потрібно знати?

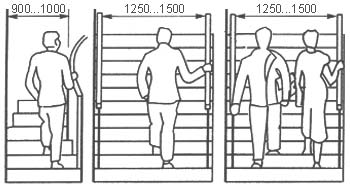

Ширина сходового прольоту



Ширина сходового маршу визначається в кожному випадку індивідуально і залежить від рівня пропускної здатності конструкції. Щоб по сходинках сходів міг вільно пересуватися 1 людина, необхідно зробити ширину сходового маршу на рівні 60-70 см. Для внутрішньоквартирних сходів даний параметр збільшується до 90-100 см, а в квартирах з сучасним плануванням ширина сходового маршу повинна бути не менше 1.2-1.5 м. В будиночках дачного типу ширина сходів встановлюється в межах 70-80 див.

до змісту ↑

Як обчислити кут нахилу сходів?

Проектування сходів – що потрібно знати?

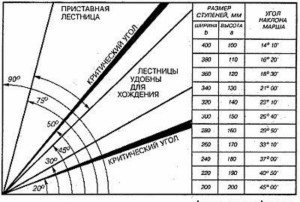

Кут нахилу сходів



Проектування сходової конструкції вимагає обліку такого параметра, як кут нахилу. Від нього залежить крутизна підйому сходів і зручність пересування по ній. У багатьох сходів кут нахилу варіюється в межах 20-50 ºC, а найбільш зручним для експлуатації вважається нахил сходів в межах 35-45 ºC.

Крутизну підйому сходового маршу дуже легко позначити на плані. Для цього потрібно знати точне місце розміщення конструкції та висоту поверху. Щоб пересування по сходових східців було максимально комфортним і надійним, необхідно, щоб сумарне значення подвоєної висоти подступенка і ширини ступені відповідало усередненим показником ширини людського кроку. Якщо врахувати, що при горизонтальному переміщенні людина робить крок шириною приблизно 60-65 см, а нормальний підйом ноги при пересуванні верх по сходинках становить у висоту не більше 30-32 см, то пропорції подступенка і ступені при проектуванні сходів повинні відповідати таким значенням:

  • А+Б = 47 см;
  • 2А+B = 64 див.

У цих співвідношеннях значення відповідає висоті проступи, а Б – ширині ступені. Якщо розглядати перше співвідношення, то в ньому ширина щаблі буде дорівнює 35 см (при висоті 12 см). У другому співвідношення ширина збільшена до 40 см при тій же висоті. Практика показує, що найбільш комфортним буде пересування по сходах з шириною ступенів в межах 34-37 см, і висотою близько 14-17 див. таким чином, для розрахунків ширини проступи по висоті східця краще користуватися другою формулою – вона дає більш точне значення. А взагалі при проектуванні сходів слід враховувати, що чим більше висота подступенка, тим менше повинна бути ширина самої ступені.

до змісту ↑

Монтаж сходового прольоту згідно з планом

Проектування сходів – що потрібно знати?

Схема сходового маршу



Установка сходової конструкції своїми руками залежить від декількох факторів. У цьому процесі мають значення розміри сходів, особливості кімнати і призначення конструкції. Взагалі сходи проектується таким чином, щоб у разі виникнення екстреної ситуації по ній можна було б швидко евакуювати людей з будівлі. В житлових багатоповерхових будинках сходові прольоти розташовують у центрі секцій, а навколо цих конструкцій групують квартири. З урахуванням цього вибирається оптимальна відстань між сусідніми сходовими прольотами (рекомендується дотримуватися значень 15-25 м).

Сходовий проліт, розташований на першому поверсі багатоповерхового будинку повинен мати дворової і головний фасад. Для цього навколо нього облаштовується коридор, ширина якого повинна бути як мінімум в 1.5 рази більшою, ніж у сходового маршу. Якщо в будинку більше 4 поверхів, то сходовий проліт на самому верхньому з них обов’язково обладнується двома виходами на суміжні сходові зони. Для цього облаштовуються спеціальні перехідні балкони, пройшовши за яким можна потрапити на сусідню сходовий майданчик. Облаштування такої конструкції дозволяє у разі виникнення аварійних ситуацій швидко дістатися до суміжних сходових систем. Якщо в багатоповерховому будинку подібного сполучення між східцями немає, то ззовні на сіні обов’язково потрібно встановлювати пожежну драбину.

Вищеописаний проект сходової конструкції передбачає її розміщення біля зовнішньої стіни. Такий варіант будівництва сходів можливий тільки в тому випадку, коли ширина корпуса становить 12-16 м. Якщо корпус будівлі має ширину 14-16 м, в ньому можна обладнати сходи з широкими міжповерховими платформами. Якщо ж корпус будинку має велику ширину, то проектування сходової конструкції може виконуватися не тільки в форматі секцій (коли на 1 сходову систему виходить кілька окремих ділянок з 7-9 квартирами), але і у вигляді комплексу, розташованого по центру корпусу.

У будівлях з коридорною плануванням рекомендується розміщувати сходові системи на відстані не менше 50-60 м один від одного.

Всі ці поради необхідно враховувати при самостійному складанні проекту сходів.

до змісту ↑

Висота сходового проходу

Проектування сходів – що потрібно знати?

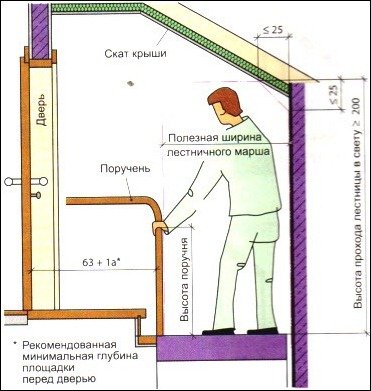

Висота сходового проходу



Значення висоти проходу сходи відповідає мінімальній вертикальної відстані від поверхні сходинки до наступного елемента конструкції. При проектуванні сходового прольоту бажано орієнтуватися на мінімальну висоту проходу, яка варіюється в межах 190-200 див. Зазначений розмір повинен бути однаковим по всьому периметру сходів.

Проектування сходових конструкцій дозволяє виконати подальше будівництво правильно, з урахуванням всіх нюансів. Якісний проект сходів є запорукою надійності і довговічності конструкції.
