Проектування кухонних меблів PRO100

Перед тим як зробити креслення нашого проекту і віддати все на розпил, було б не погано спочатку уявити, як буде виглядати наша майбутня кухня, погратися з квітами, підібрати фурнітуру, текстуру, вітражі, матеріал.

З візуалізацією нашого проекту відмінно впорається програма проектування меблів PRO100. Самим головним її достоїнством є простота і легка робота з програмою.

В ній без особливих зусиль легко може розібратися навіть початківець користувач ПК.

У даній статті ми розглянемо лише найважливіші і найбільш потрібних інструменти цієї програми, якими ви будете користуватися в 80% випадків (принцип Парето).

Ви можете завантажити демо-версію або придбати повну версію цієї програми на сайті розробника, або знайти ламану версію в мережі інтернет, це вже як захочете.

При запуску програми ви побачите вікно, в якому в саму першу чергу потрібно поставити габаритні розміри нашої майбутньої кімнати – ширину, довжину та висоту.

Інтерфейс програми

Давайте коротко розглянемо інтерфейс програми.

Проектування кухонних меблів PRO100



  • – кнопка «новий елемент» дозволяє додати нову деталь в кімнату (додавайте на конкретну стіну)
  • – «фотореалістичне зображення» – робить візуалізацію кімнати (тільки тоді коли доданий елемент «світло»
  • – «сітка» показує або приховує межі кімнати
  • – «поворот на 90 градусів» – дозволяє крутити деталь в ліво і на право
  • – «перевернути» дзеркально відображає
  • – «бібліотека». Тут знаходиться бібліотека з готовими моделями меблів, а так само «елементи» – фурнітура та «матеріали» – покриття моделей, перетягнувши будь-який матеріал в кімнату на модель ви тим самим зробіть цієї моделі інше покриття і колір.
  • Принцип роботи програми такий: вибираєте інструмент «новий елемент» і тиснете їм вже в кімнаті саме на тій площині (стінці) паралельно якій ви хочете побачити цей елемент – прямокутна готова плита ДСП товщиною за замовчуванням 16 мм. Довжину і ширину розтягуєте курсором.

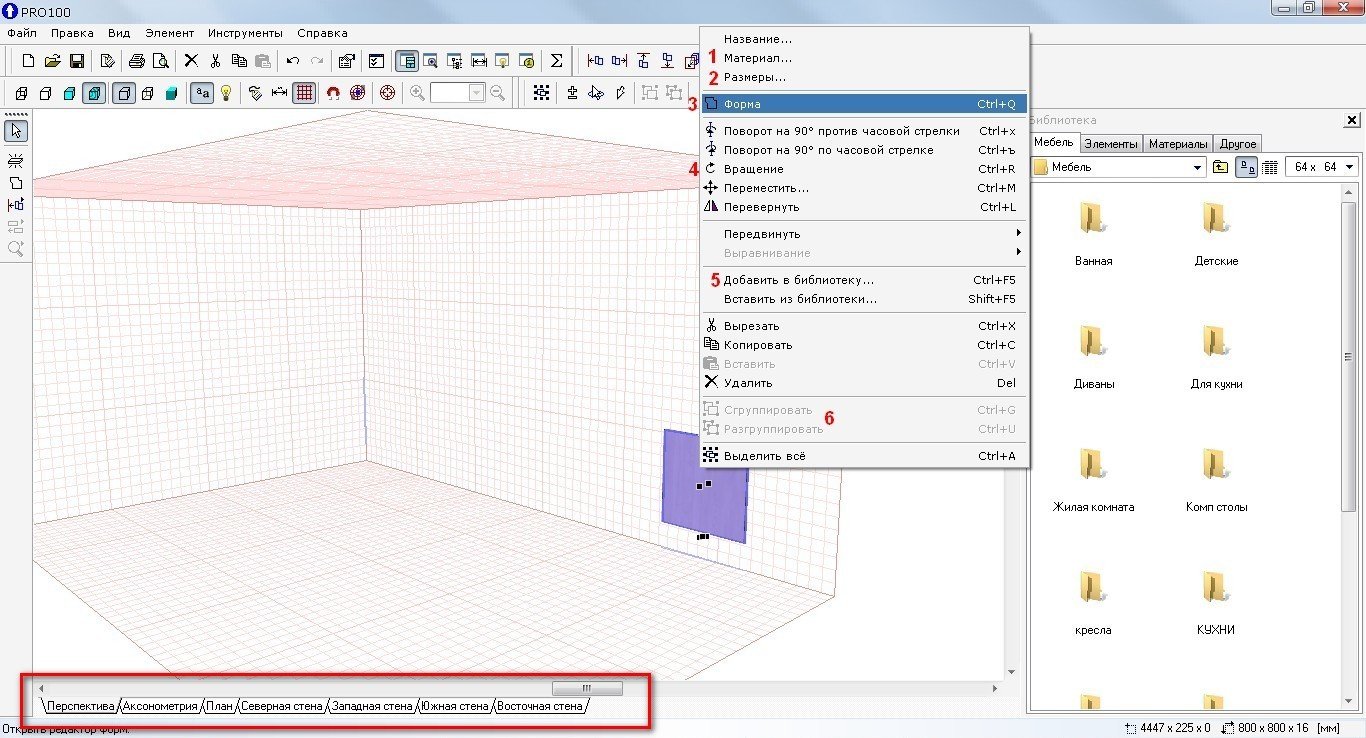

    Так само при натисканні на виділеному «новому елементі правою кнопкою миші ми вийдемо ще одне меню, де будуть перераховані вище кнопки, так і додаткові:

    Проектування кухонних меблів PRO100

  • – Матеріал – тут можна змінити напрямок структури матеріалу уздовж або поперек, а так само зробити матеріал прозорим.
  • – Розміри – задаються точні розміри деталі з клавіатури
  • – Форма – дозволяє змінити наш квадрат або прямокутник на деталь абсолютно будь-якої форми (але тільки в одній площині). Принцип роботи тут наступний: виділяєте лінію курсором, потім правою кнопкою миші – «додати» – з’явиться точка, рухаючи яку ви зможете додавати кути деталі. Так само через праву кнопку миші на відрізку доступні такі інструменти як «крива» і «дуга» з допомогою яких ви можете робити радіусне заокруглення вашої деталі. Далі тиснемо «закрити» і все деталь придбала потрібну нам форму.
  • – Обертання – цим інструментом деталь можна крутити в трьох площинах – x, y, z.
  • – Додати в бібліотеку – зберігає вашу модель в бібліотеку PRO100
  • – Згрупувати і Розгрупувати – коли у вас буде шафа або стіл з кількох деталей, щоб ви їх не «втрачали» з допомогою цих функцій їх можна «склеїти» в одну цілу модель.
  • За замовчуванням у програмі варто вигляд «перспектива» але для точного підгону або вирівнювання деталей дуже зручно користуватися видами «план» і «стіна» (доступні в лівому нижньому кутку програми).

    Вказівним пальцем лівої кнопкою миші кімнату можна повертати під різними кутами, а правою кнопкою або коліщатком – наближати і видаляти.

    У принципі інші функції на початковому етапі можна і опустити, а коли ви освоїте дані інструменти, то вже й самі легко зможете розібратися з іншими інструментами даної програми.

    Коли розберетеся з програмою, з її допомогою так само можна буде відкривати та інші проекти кухонь, які ви можете завантажити на нашому сайті абсолютно безкоштовно.

    Ах так, не забудьте зберегти свою модель через файл – зберегти як – даєте ім’я і модель зберігається в файл в папці програми за замовчуванням «Проекти».
