Можна сказати, що пристрій вентильованих фасадів має досить багато специфічних особливостей. Однак самостійно здійснити його монтаж цілком можливо.

Головне дотримуватися сформованим правилам, тобто робити все роботи в певній послідовності.

Пристрій вентильованих фасадів – це простіше, ніж здаєтьсяПристрій вентильованих фасадів – це простіше, ніж здається

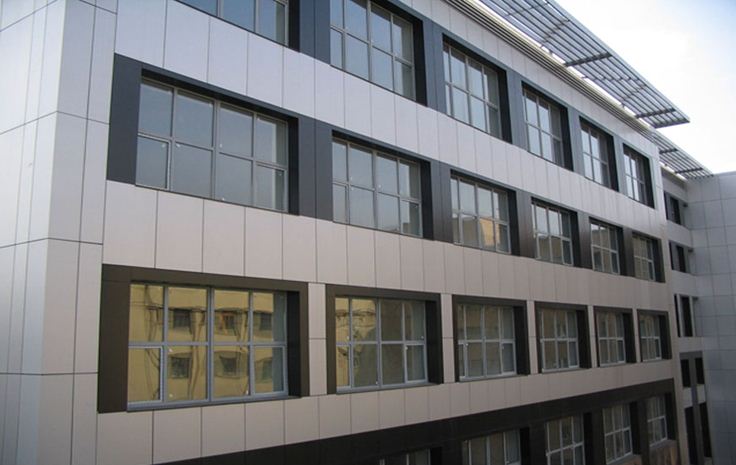

Вентильовані фасади дозволяють домогтися сприятливої атмосфери в приміщенні

Проектування

На даному етапі має відбуватися свого роду проектування. Зокрема, необхідно провести попереднє дослідження, в процесі якого повинна бути проведена геодезична зйомка об’єкта з виявленням реального масштабу. Також потрібно оцінити стан несучих стін будівлі.

Результатом цієї операції повинна бути отримана ТТК на пристрій вентильованого фасаду. На підставі цих даних розробляється проект по утепленню об’єкта. Втім, про все по порядку: розглянемо проведення даної процедури поетапно.

Технічна оцінка об’єкта

Ця оцінка повинна проводитися відповідно до встановленого стандарту. На його підставі потрібно визначити товщину теплоізоляції, а також виявити метод економії енергії для обігріву приміщення.

Проектування несучих пристроїв

Пристрій вентфасад припускає, що довжину кронштейна потрібно вибирати виходячи з товщини теплоізоляції. Кількістю кронштейнів на 1 кв. м. фасаду прямо залежить від статистичних розрахунків.

У них потрібно врахувати:

  • Масу облицювання;
  • Максимально можливе навантаження на анкер;
  • Вітрове навантаження;
  • Максимально можливе навантаження на кронштейн.

На даному етапі потрібно повністю розробити схему майбутньої конструкції системи вентильованого фасаду . Зокрема, необхідно визначити оптимальну довжину фасадних направляючих виходячи з висоти поверхів об’єкта.

Пристрій вентильованих фасадів – це простіше, ніж здаєтьсяПристрій вентильованих фасадів – це простіше, ніж здається

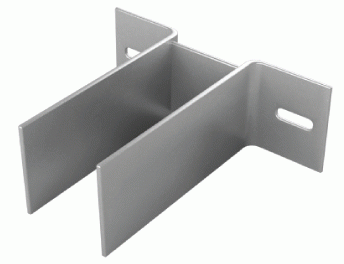

Ось так виглядає навісний фасадний кронштейн

Важливо! Не можна встановлювати фасадні кронштейни на несучих стінах.

Виходячи з температурної амплітуди розширень матеріалів, необхідно на стиках несучих фасадних направляючих залишати невеликі зазори. Оптимальна відстань зазору — 10 мм. При цьому важливо, щоб фасадні напрямні не перевершували по довжині висоту будівлі.

Підготовчі роботи

Встановлення вентильованих фасадів повинна починатися з підготовчих робіт. Зокрема необхідно виконати процедури, згідно СНиП 3.01.01-85.

Зокрема, необхідно зробити наступне:

  • Позначити зону, яка становить небезпеку для людей.
  • Підготувати підйомники. Якщо дана операція викликає складність, то можна подивитись навчальне відео в кінці статті.

Пристрій вентильованих фасадів – це простіше, ніж здаєтьсяПристрій вентильованих фасадів – це простіше, ніж здається

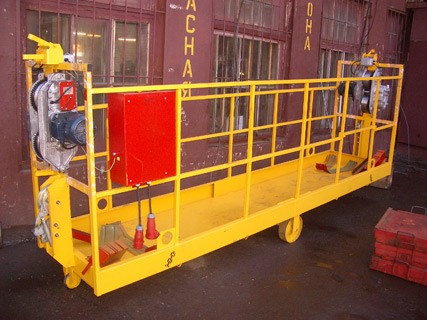

Від надійності фасадного підйомника залежить ваша безпека

  • Встановити інвентарні будівлі на будівельному майданчику (наприклад, приміщення для зберігання матеріалів і майстерню для обробки конструкцій).

При цьому важливо пам’ятати, що ширина небезпечної зони повинна становити не менше 3 метрів від стін будівлі. Монтажні роботи слід проводити відповідно до встановлених СНиП 3.03.01-87. Не допускається проведення роботи при температурі нижче -20 градусів і швидкістю вітру більше 20 м/с.

Розмітка точок для монтажу кронштейнів

Перед тим як почати виконувати монтаж фасаду своїми руками, необхідно провести розмітку точок для установки опорних і несучих конструкцій.

Вона повинна проводитися відповідно до технічної документації до даного будівельним проектом.

  • Спочатку потрібно визначити маякові лінії фасаду, тобто нижню лінію точок для установки кронштейнів, а також дві вертикальні крайні лінії вздовж фасаду.
    Крайні точки горизонтальної лінії визначаються за допомогою нівеліра, після чого відзначаються фарбою.
  • Пристрій вентильованих фасадів – це простіше, ніж здаєтьсяПристрій вентильованих фасадів – це простіше, ніж здається

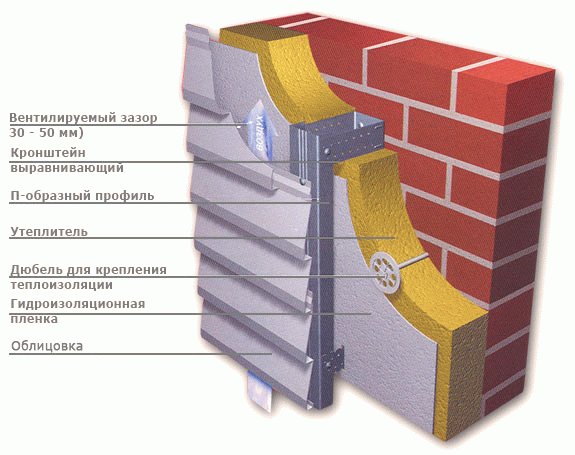

    Загальна схема вентильованого фасаду

  • Проміжні точки для установки кронштейна визначають за допомогою лазерного рівня і рулетки. Вертикальні лінії виявляють за допомогою схилу, опущеного з парапету будівлі відповідно до крайніх точок горизонтальної лінії.
    Піднявшись на фасадному підйомнику потрібно відзначити фарбою точки для установки опорних і несучих кронштейнів.
  • Установка кронштейнів

    Тепер можна приступати до монтажу кронштейнів.

    Інструкція виглядає наступним чином:

  • Першим ділом необхідно виконати буріння отворів в стіні за допомогою потужного перфоратора.
  • Потім потрібно під кожен кронштейн встановити паронітові прокладки. Робити це краще через анкерний дюбель.
  • За допомогою тих же анкерних дюбелів потрібно виконати установку несучих кронштейнів. Для цього краще використовувати електричний шуруповерт.
  • Установка ветрогидрозащиты та теплоізоляції

    Даний етап включає наступні пункти:

  • Монтаж на стіни через прорізи утеплювача.
  • Пристрій вентильованих фасадів – це простіше, ніж здаєтьсяПристрій вентильованих фасадів – це простіше, ніж здається

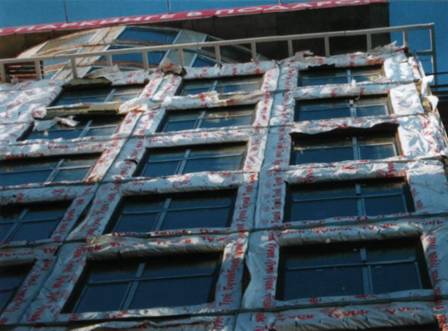

    Від точності монтажу теплоізоляції буде залежати температурний режим будівлі

  • Установка вітрогідрозахистна мембрана. При цьому перехльости полотен повинен складати близько 100 мм.
  • Висвердлювання отворів в стіні для установки тарілчастих дюбелів.
  • Встановлення дюбелів в повному обсязі, згідно з розробленим планом.
  • Важливо! Відстань від країв плит до дюбелів повинно бути не менше 5 см.

    • Встановлення утеплювача для вентильованого фасаду краще всього починати з нижнього ряду. Його монтують на стартовий профіль цокольний рівень. Далі установка повинна проходити знизу вгору.
    • Плити необхідно навішувати у шаховому порядку горизонтально. При цьому між ними не повинно залишатися наскрізних щілин, інакше ефективність ізоляції буде значно знижена. Добірні плити повинні бути максимально щільно встановлені до поверхні.

    Пристрій вентильованих фасадів – це простіше, ніж здаєтьсяПристрій вентильованих фасадів – це простіше, ніж здається

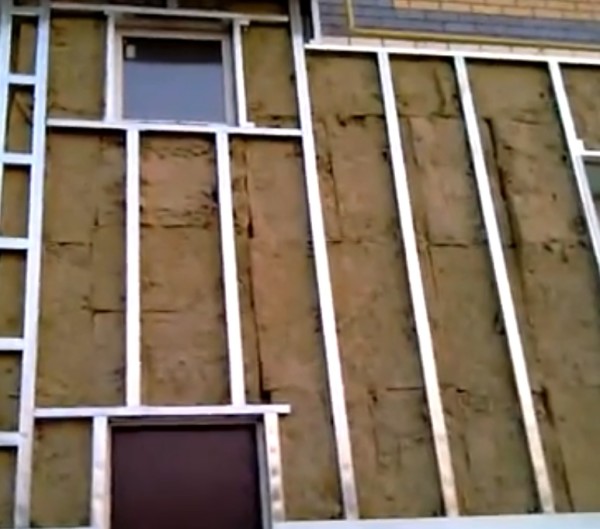

    Установка плит в шаховому порядку значно полегшує процес

    • Перед встановленням плит їх необхідно обрізати за допомогою будь-якого ручного інструменту. Ні в якому разі не допускається ломка плит! Якщо передбачається двошарове утеплення, то плити потрібно прикріпити до стіни за допомогою тарілчастих дюбелів, при цьому їх кількість повинна становити не менше 2 штук на плитку.
    • Теплоізоляційні плити для зовнішнього шару потрібно встановити зі зміщенням стиків по горизонталі або вертикалі (це не принципово).

    Установка напрямних

    Даний етап включає в себе наступні операції:

    • Монтаж профілів в пази опорних і несучих кронштейнів.
    • Фіксація до несучих профілів кронштейнів за допомогою заклепок. Необхідно встановити профіль вільно, щоб забезпечувалося його вільне переміщення для компенсації температурних деформацій.
    • У місцях стику двох профілів рекомендується залишати невеликий зазор в межах 10 мм. Це потрібно також для компенсації температурних деформацій.
    • Також не можна забувати і про встановлення протипожежних відсічок. Вони є обов’язковим елементом для монтажу будь-яких фасадів.

    Монтаж облицювання

    Далі потрібно встановити облицювання. Передбачається, що вибирати матеріал треба заздалегідь. Однак, якщо у людини виникли які-небудь складності, то рекомендується подивитися фото різних варіантів облицювання, щоб оцінити, як буде виглядати той чи інший матеріал.

    Пристрій вентильованих фасадів – це простіше, ніж здаєтьсяПристрій вентильованих фасадів – це простіше, ніж здається

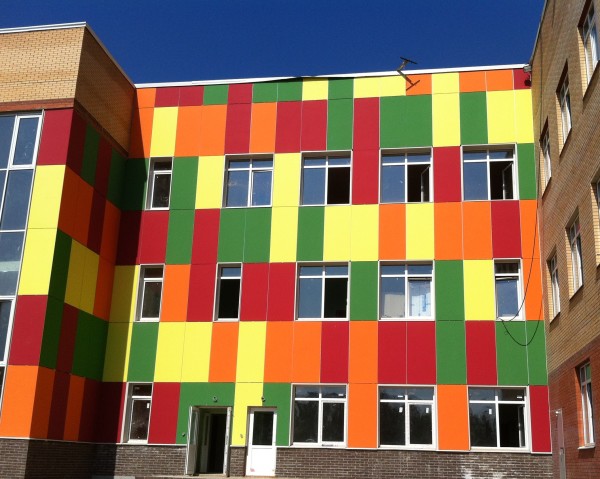

    Граючи з колірними гамами, можна створити воістину унікальний дизайн фасаду

    Отже, виконання робіт потрібно виконувати у наступній послідовності:

    • Спочатку необхідно нанести розмітку отворів на напрямних для кріплення клямерів, відповідно кресленнями.
    • Потім потрібно просвердлити отвори в направляючих по цій розмітці за допомогою електричної дрилі. При цьому отвір повинен мати на 0,2 мм більший діаметр, ніж заклепки.
    • Після чого потрібно встановити клямери до каркаса за коштами виконаних отворів. Одночасно з цим потрібно встановити лицювальні плитки.

    На цьому все, що можна було розповісти про встановлення вентильованого фасаду. Зрозуміло, краще всього запросити досвідчених фахівців, однак ціна такого навісного вентильованого фасаду в цьому випадку вийде досить високою. Втім, якщо докласти максимум зусиль, можна зробити всі процедури і самостійно.
