Пристрій системи внутрішнього водостоку — розрахунки і монтаж (фото, відео)

Для значної частини території Росії характерні рясні опади: взимку тривалі снігопади, а влітку затяжні зливи. Такі погодні умови вважаються несприятливими, тому що через них нерідко виходить з ладу покрівля, а також виникають протікання. Щоб впоратися з великим обсягом талої і дощової води, що скупчується на поверхні даху, монтується водостічна система, яка відповідає за збір і перенесення рідини в зливову каналізацію. Для плоскої і некрутых односхилим покрівлі підходить внутрішній водостік, пристрій якого ми докладно розглянемо в цій статті.

Зміст статті

  • 1 Пристрій
  • 2 Різновиди
  • 3 Норми монтажу
  • 4 Відео-інструкція

Пристрій

Внутрішній водостік – система, що забезпечує збір і відведення талих і дощових з поверхні покрівлі через водостічні труби у «дощову каналізацію». Така конструкція обладнується, коли у будинку плоска або односхилий дах. Водостічна система внутрішнього типу складається з таких елементів:

Пристрій системи внутрішнього водостоку — розрахунки і монтаж (фото, відео)

Пристрій внутрішнього водостоку

  • Водоприймальні воронки. Цим терміном позначають пристрої, які здійснюють первинний збір рідини, що скупчується на поверхні покрівлі. Матеріал і ціна цього елемента значно відрізняється: існують недорогі моделі з пластику або нержавіючої сталі і ексклюзивні з міді. Якщо покрівля має плоску поверхню з незначним ухилом, згідно з вимогами Сніп, на неї встановлюються плоска воронка внутрішнього водостоку, на скатні – колпаковая. Кількість і діаметр цього елемента визначає розрахунок, який враховує площу ската і обсяг опадів, що випадають. У спеціалізованих магазинах продаються воронка з підігрівом, захисними фільтрами і стабілізаторами потоку, проте, ціна на такі моделі значно вище.
    Пристрій системи внутрішнього водостоку — розрахунки і монтаж (фото, відео)

    Колпаковая водоприймальна воронка

    Пристрій системи внутрішнього водостоку — розрахунки і монтаж (фото, відео)

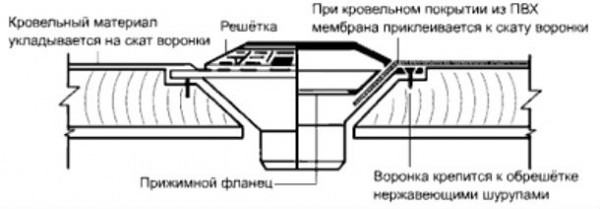

    Плоска водоприймальна воронка

  • Відвідні труби. Так називають труби, що з’єднують воронки і водостічний стояк. Монтаж цих елементів виконують з невеликим ухилом, щоб система функціонувала самопливом. Діаметр відвідної труби залежить від розміру воронки, кількості опадів, що випадають, яке визначає розрахунок, і вимог СНиП. Монтаж виконується всередині будівлі, тому з’єднують елементи за допомогою зварювання без компенсаційних елементів.
  • Водостічний стояк. Стояком називають відрізок водостічної труби, розташований вертикально всередині будівлі, через нього тала або дощова надходить в зливову каналізацію. За нормами СНиП діаметр стояка повинен відповідати діаметру відвідної труби і воронки, так як основна причина протікання – недостатня герметизація з’єднувальних швів між цими елементами. Водостічна система покрівлі ефективно працює за умови повної герметичності.
  • Кріплення. Монтаж водостоку такого типу виконують всередині будівлі, система встановлюється за допомогою кронштейнів і кріплень. Згідно з вимогами СНиП, матеріал кріпильних елементів і труб повинен збігатися.
  • Ревізії. Водостічна система за нормами СНиП включає в себе ревізійні отвори, через які виконують профілактичний огляд і чистку труби.
  • Зверніть увагу! Для якісної роботи внутрішнього водостоку виконують разуклонку плоскої покрівлі, так називається процес створення мінімального ухилу, необхідного для стікання води у воронки. Монтаж виконується таким чином, що вони розташовуються нижче рівня даху.

    Різновиди

    Характерна відмінність внутрішнього водостоку від зовнішнього – місце установки, так як монтаж здійснюється всередині споруди. З одного боку, така конструкція дає деякі переваги, з іншого – вона пов’язана з труднощами, так як кожен вузол потрібно надійно герметизувати, щоб запобігти протікання. Кількість і діаметр елементів визначає розрахунок, заснований на визначенні площі покрівлі та обсягу кількості опадів. Внутрішня водостічна система буває двох видів:

    • Самопливна. Самопливний вид водостоку – найбільш простий варіант, розрахунок і монтаж якого виконується без особливих зусиль. У конструкцію входять наступні елементи: воронки, відвідні труби, стояки. Самотечная система малопродуктивна, вона не впорається з напливом води, якому піддається дах під час зливових дощів, якщо діаметр або кількість елементів не відповідає параметрам, які показав розрахунок. Перевагою цього рішення є низька ціна.

      Пристрій системи внутрішнього водостоку — розрахунки і монтаж (фото, відео)

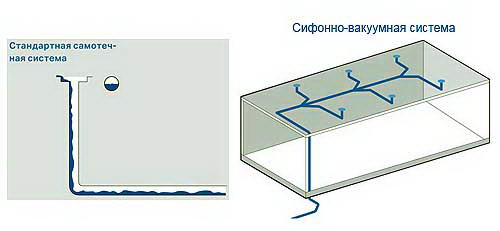

      Відмінності самопливної та сифонної водостічної системи

    • Сифонна. Водостік, що працює за принципом сифона, відрізняється від самопливного більшою продуктивністю. Сифонна водостічна система повністю заповнюється опадами, завдяки чому в ній від водоприймальної лійки і до виходу в каналізацію утворюється водяний стовп. Якщо в стояку рівень рідини знижується, то в воронці створюється зона розрідження, засмоктує вологу з поверхні даху. Ціна установки водостоку такого типу вище за рахунок вартість спеціальних воронок зі стабілізаторами потоку. Щоб робота була ефективної, слід виконати розрахунок, а також підібрати якісний матеріал. Перевага цієї конструкції в тому, що при швидкому пересуванні води кожен вузол водостоку самоочищається, в незалежності від того, який матеріал використовувався.
    • Пристрій системи внутрішнього водостоку — розрахунки і монтаж (фото, відео)

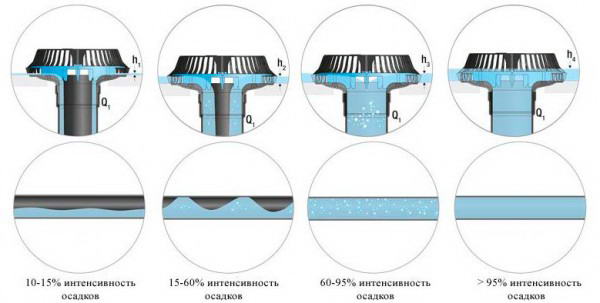

      Водоприймальна воронка з стабілізатором потоку для сифонового водостоку

    Ціна на елементи внутрішнього водостоку залежить від безлічі чинників: значення має матеріал, діаметр і популярність виробника. Найдешевші моделі виготовляють з нержавіючої сталі. Трохи дорожче коштують пластикові, але Сніп не допускають використання деталей з пластику, якщо монтаж виконується на висотних або багатоквартирних будинках. Також випускаються комплектуючі з міді, чавуну і алюмінію, але вони користуються меншою популярністю. Якісний матеріал, який володіє стійкістю до корозії, продовжить термін експлуатації водостоку.

    Норми монтажу

    Навіть якщо розрахунок виконувався правильно, а при установці використовувався якісний матеріал, що відповідає вимогам СНиП, система відведення води може працювати некоректно, якщо провести монтаж, не дотримуючись простих правил:

  • Водоприймальні воронки встановлюють рівномірно по всій площі схилу. Якщо дах невеликого розміру, встановлюють мінімум 2 воронки, на кожні додаткові 20 кв. м додають по одному водоулавливающему елементу, як того вимагає СНиП.

    Пристрій системи внутрішнього водостоку — розрахунки і монтаж (фото, відео)

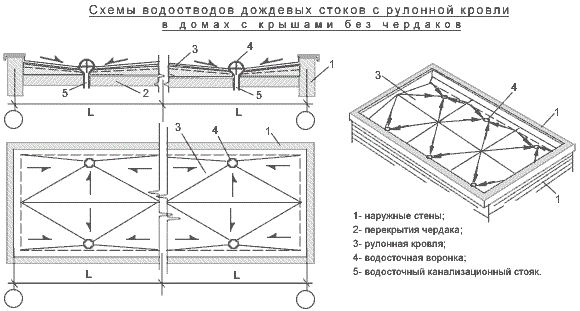

    Правила розміщення воронок на поверхні даху

  • Воронки, за нормами Бніп, не можна встановлювати ближче ніж на 1 м до стін споруди. Максимально допустима відстань між двома воронками, підключеними до одного стояка, не повинно перевищувати 20 м.
  • Якщо матеріал водостоку – метал, труби і воронки оснащують електричним підігрівом. Ця міра усуває проблему промерзання і руйнування труб в зимовий період, коли на території Росії встановлюється низька температура.

    Пристрій системи внутрішнього водостоку — розрахунки і монтаж (фото, відео)

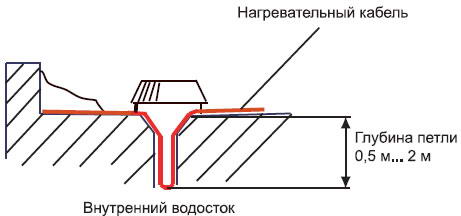

    Установка нагрівальних елементів на внутрішні водостоки металеві

  • Якщо дах багаторівнева, а різниця у висоті між рівнями перевищує 4 м, виконують розрахунок і монтаж окремих гілок водостоку, не пов’язаних між собою, так як цей перепад знижує ефективність відведення опадів.
  • Будівельні норми наказують обладнати зливову каналізацію, що починається під стояком водостоку і закінчується в спеціально відведених місцях. Для приватних будинків допускається злив водостічних вод у ґрунт або збирання у спеціальну ємність.

    Пристрій системи внутрішнього водостоку — розрахунки і монтаж (фото, відео)

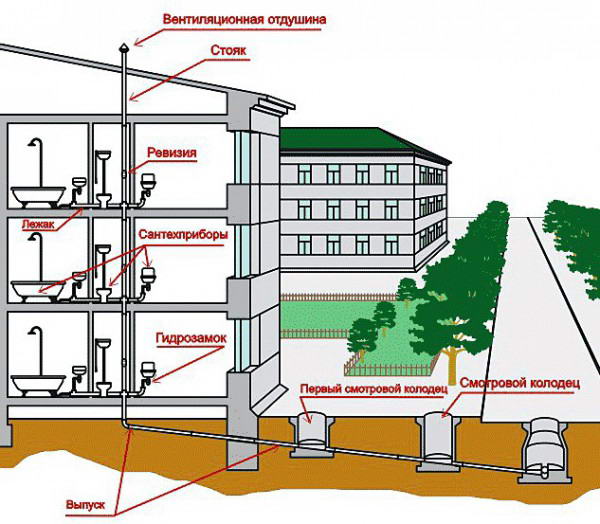

    Вимоги до розміщення зливової каналізації

  • Пристрій внутрішнього водостоку вимагає дотримання суворої герметичності, так як просочування рідини в з’єднувальні шви призводить до протікання всередині житлових приміщень, що призводять обробку в непридатність. Монтуючи водостік такого типу, не забувайте, що обслуговувати його набагато складніше.
