Пристрій плоскої покрівлі по дерев'яних балках

В даний час плоска покрівля перестала бути долею виробничих, комерційних і адміністративних споруд, так як приватні домовласники оцінили зручність і економічність покрівельної конструкції даного типу. Все більше забудовників втілюють сміливі ідеї архітекторів і дизайнерів, воліючи проекти котеджів, таун-хаусів без складних і дорогих скатних дахів. У цій статті ми розповімо, що являє собою пристрій плоскої крові, а також як виконується монтаж покриття по дерев’яних балках, які в приватному будівництві застосовуються частіше, ніж бетонні перекриття.

Зміст статті

1 Пристрій
2 Види
3 Монтаж
4 Відео-інструкція

Зміст

Пристрій

Плоска покрівля являє собою багатошарове покриття з бітумних, полімерних чи бітумно-полімерних покрівельних матеріалів, покладених один на інший в особливому порядку. Дах такого типу споруджується методом наплавлення або заливки. Якщо уявити собі вертикальний розріз покриття, то можна побачити, що пристрій покрівлі складається з наступних шарів:

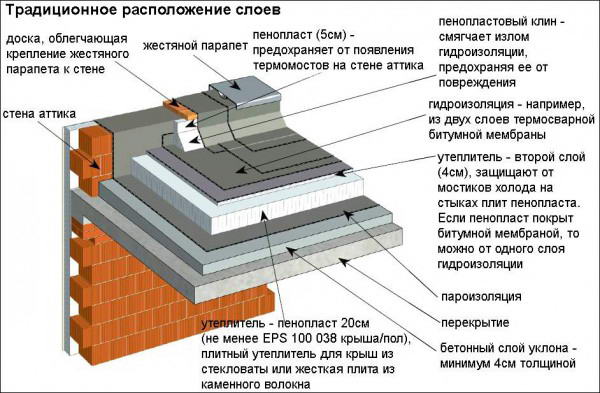

Пристрій плоскої покрівлі

Основу. Підставою для настилу покрівельного матеріалу на плоскому даху є бетонні перекриття або дерев’яні балки. В багатоквартирних, висотних будинках великої площі використовують бетонну основу, так як на нього лягає значна навантаження. У приватних житлових і господарських будівлях плоска покрівля настилається по дерев’яних балках, які дешевше, менше важать і не перевантажують фундамент.

Термоізоляційний матеріал. Так як, згідно з принципом конвекції, тепле повітря піднімається вгору, дах в опалюваних будинках стає основним місцем, через яке відбуваються тепловтрати. Щоб знизити витрати на підтримання в приміщеннях оптимальної температури, виробляють термоізоляцію плоскої покрівлі. Пристрій ізоляційного шару виконують за допомогою скловати, пінополістиролу, базальтового волокна або засипних видів утеплювачів.

Гідроізоляційний матеріал. Пристрій кожної плоскої покрівлі включає в себе 3-7 шарів гідроізоляції з покрівельних матеріалів на основі бітуму, полімерних смол або синтетичного каучуку. Ці покриття можуть бути наплавляемыми, плівкою або рідкими. Гідроізоляцію укладають в декілька шарів, щоб створити довговічне надійне покриття, яке не допускає протікання. Термін експлуатації 1 шару покрівельного руберойду становить не 2-3 роки, тоді як у складі багатошаровій конструкції він може прослужити понад 15 років.

Водостічна система. Плоский дах оснащується внутрішнім водостоком, що складається з труб і водоулавливающих воронок. Щоб тала і дощова вода потрапляли у ці елементи водостічної системи і переносилися в зливову каналізацію, покрівлі надають невеликий ухил 2-3 градуси в потрібну сторону. Якщо рідина скупчується на поверхні покрівельного покриття, гідроізоляційні матеріали руйнуються швидше, а утеплювач відволожується, втрачаючи термоізоляційні якості.

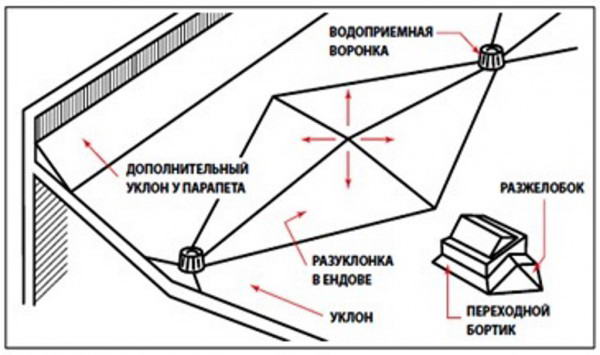

Разуклонка плоского даху

Важливо! Особливість плоскої покрівлі, що укладається на дерев’яну підставу, в тому, що деревина – горючий матеріал, тому на нього не можна наплавати покрівельні матеріали за допомогою газового пальника. Щоб закріпити перший шар на обрешітці, використовують цвяхи або застосовують самоклеючі покриття.

Види

Пристрій плоскої покрівлі залежить від способу монтажу, використовуваних матеріалів і того, як буде використовуватися дах. На дерев’яних перекриттях можна монтувати неэксплуатируемую, експлуатовану або инверсионную покрівлю. Кожен з цих видів має свої особливості і вимагає особливого підходу до проектування та зведення:

Неэксплуатируемая дах. Цим терміном позначають плоску покрівлю, яка не використовується в якості місця облаштування місць господарського рекреаційного призначення або інших цілей. Вона будується в розрахунку на те, що підніматися на неї буде 1-2 людини, оснащені страховкою, тільки на час обслуговування та ремонту конструкції. Такий дах підійде для гаража, сараю, невеликий прибудови.
Пристрій плоскої покрівлі
Експлуатована дах. Експлуатованими називають даху, які обладнують для того, щоб вони виконували якісь додаткові функції. На них влаштовують зони відпочинку, встановлюють басейни, обладнують тераси, садять газони або розбивають квітники. Перспективним напрямком будівництва вважається зведення житлових будинків, на дахах яких встановлюються сонячні батареї, що виробляють електроенергію для потреб домовласників. Експлуатовану покрівлю можна монтувати на дерев’яні балки, якщо правильно розрахувати навантаження і зміцнити перекриття.
Пристрій експлуатованої покрівлі
Інверсійна покрівля. Інверсійної називається плоскою покрівля з зворотним порядком розміщення шарів. Такий метод укладання покрівельного покриття розроблявся для того, щоб продовжити термін експлуатації гідроізоляційних матеріалів минулого покоління, які мали слабку стійкість до УФ-променів і перепадів температури. При инверсионном способі монтажу шар гідроізоляції монтується перед укладанням утеплювача. Мінус такої конструкції в тому, що термоізоляційний матеріал, не захищений від намокання, працює менш ефективно.

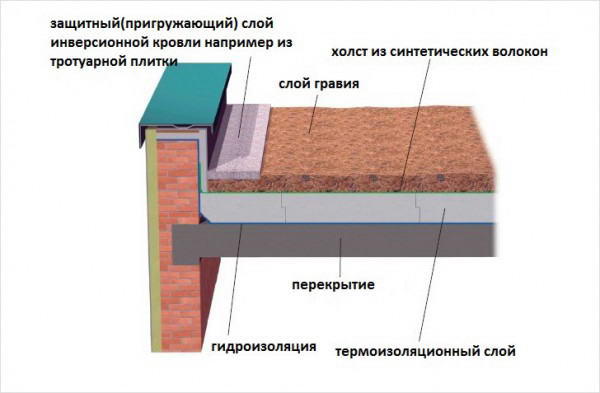

Пристрій інверсійної покрівлі

Важливо! Приватне будівництво відкриває величезні можливості для використання плоскої покрівлі. Для облаштування тераси, балкони або майданчики для відпочинку може застосовуватися дах гаража, прибудованого до основного будовою. Однак потрібно врахувати, що зведення експлуатованих покрівельних конструкцій дорожче і складніше звичайних. Щоб убезпечити людей, що знаходяться на даху, по периметру встановлюється парапет висотою не менш 1, 2 м.

Монтаж

Монтаж плоскої покрівлі на дерев’яну основу відрізняться від процесу укладання покриття на бетонну основу. Однак, для непрофесійних будівельників цим способом користуватися навіть простіше, так як для роботи не вимагається складний інструмент. Покрівельні майстри рекомендують займатися будівництвом плоскої покрівлі в суху, теплу погоду, коли температура повітря перевищує 5 градусів. Технологія монтажу своїми руками виглядає наступним чином:

В першу чергу виконують укладання мауэрлатного бруса, який служить підставою для установки балок. Для цього потрібно міцний, сухий брус розміром 150х150 мм, Щоб захистити деревину від гниття і утворення цвілі, його обробляють антисептичними і вологозахисними складами. Мауерлат встановлюється на верхній пояс довгих стін споруди з допомогою анкерних болтів або вмурованих металевих шпильок. Щоб ізолювати дерево від матеріалу, з якого виконані стіни, між ними прокладають 1-2 шари руберойду.

Організація дерев’яного підстави для настилу плоского даху

З дощок товщиною 100х150 мм виготовляють кроквяні ноги (балки). На верхньому і нижньому кінці крокви виготовляють вимпили під мауерлат на половину товщини пиломатеріалів. Балки закріплюють на мауерлаті за допомогою металевих куточків або цвяхів. Крок між ними має становити 60 або 120 см у відповідності з вагою покрівельного покриття.

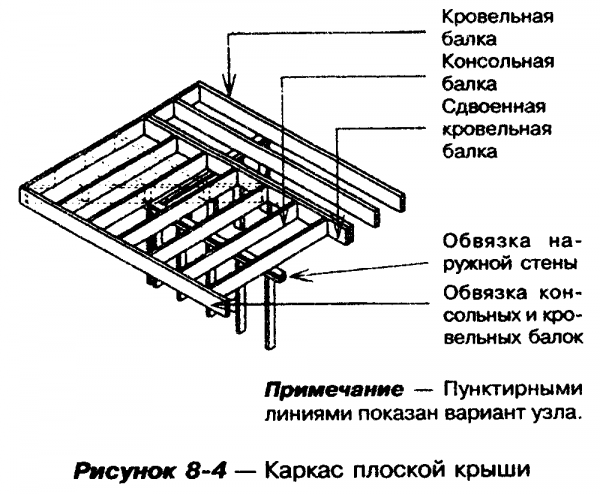

Каркас для настилу плоскої покрівлі

Виконують термоізоляцію даху. Для цього використовують плити або мати утеплювача з шириною рулону 120 см (скловата, шлаковата, базальтове волокно). Термоізоляційний матеріал укладають між балок.

На балки укладають дерев’яний настил або вологостійку фанеру, щоб на нього настилати покрівельне покриття. Так як підстава даху виконується з горючого матеріалу, монтаж першого шару покриття виробляють, приколачивая його цвяхами. Також можна використовувати самоклеючі полімерні матеріали, що не вимагають при монтажі розігріву газовим пальником.

Настил самоклеючого полімерного покриття на дерев’яну основу

Перші 1-2 шари виконують з гідроізоляційних матеріалів на бітумній основі підкладкових марок. Наступні 2-4 шари роблять з покрівельних марок, що володіють більшою міцністю і стійкістю до механічних пошкоджень.

Якщо дах експлуатована, то спочатку виконують гідроізоляції парапету, укладаючи на неї руберойд покрівельний. Щоб уникнути протікання у місці стику парапету з дахом, перед настилом гідроізоляції монтують покрівельний клин, який скругляет гострий кут.

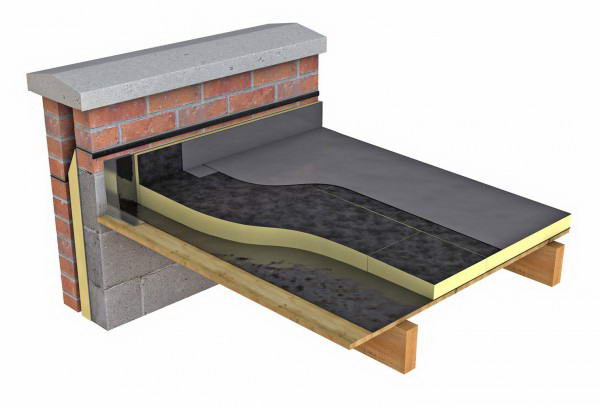

Конструкція теплої плоскої покрівлі на дерев’яних балках

Монтаж шарів покрівельного покриття виконують розбіг, тобто так, щоб шви між смугами не збігалися. Цей захід допомагає запобігти проникнення вологи у місцях стиків.

Зверніть увагу! У порівнянні з бетонною основою, дерев’яне володіє меншою несучою здатністю, тому з часом може прогнутися. Щоб уникнути деформації покрівлі, слід ретельно розрахувати потенційну навантаження або замінити дерев’яні балки на металеві двотаври.
