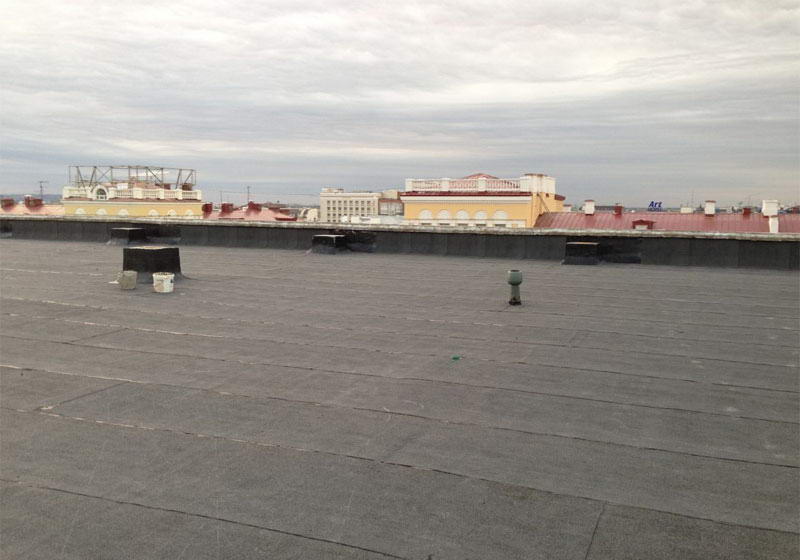

Мінімізація витрат і нарощування швидкості виконання робіт давно стали актуальними тенденціями в сфері будівництва. Шалений темп життя і виробничих процесів змушує забудовників вибирати ті конструкції, які дозволяють скласти проект як можна швидше, дешевше. Тому для багатоповерхових житлових будинків типової забудови, промислових об’єктів, будівель офісів все частіше вибирають плоску покрівлю на основі рулонних гідроізоляційних матеріалів.

Зміст статті

1 Експлуатаційні характеристики та переваги
2 Пристрій
3 Види за характером використання
- 3.1 Проста експлуатована покрівля
- 3.2 Інверсійна експлуатована покрівля
- 3.3 Зелена покрівля
- 3.4 Вентильована покрівля
4 Відео-інструкція

Плоска покрівля, яка прийшла на зміну вигадливим конструкцій двосхилим, трехскатной і вальмового даху, цілком утилітарна. Її покрівельний пиріг захищає будівлю від проникнення вологи і підтримує оптимальний температурний режим всередині. Технологія застосування сучасних покрівельних рулонних матеріалів і способів монтажу гарантують найвищий рівень гідроізоляції і термоізоляції. В яких умовах і для яких конструкції доречна плоска покрівля, ми розповімо в цій статті.

Зміст

Експлуатаційні характеристики та переваги

Назва «плоска» має фігуральне значення, адже хоч такий плоский покрівельний пиріг не має скатів, невеликий ухил в ньому все ж існує. Адже, зовсім плоскі, рівні конструкції не дасть талим водам і дощу стікати у відведені місця. Без хоча б маленького ухилу 2-3 градуси, зайва волога накопичується на даху, утворює калюжі, провокує появу протікання. На відміну від інших різновидів, технологія монтажу на плоскій покрівлі з рулонних матеріалів володіє наступними перевагами:

Економічність. Порівнюючи витрати на будівництво навіть найпростішої двосхилим конструкції і плоскою, очевидно, що скатні варіанти програють у питанні заощадження матеріальних засобів. На цій статті витрат можна заощадити до половини грошей, закладених у кошторисі на зведення покрівлі завдяки використанню недорогих рулонних матеріалів.
Швидкість і простота монтажу. Через відсутність необхідності в кроквяної системи, роботи по настилу плоскої покрівлі виконуються дуже швидко, не дивлячись на їх значну площу, що вимагає перекриття. До того ж працівники, що виконують установку, можуть не мати високої кваліфікації.
Висока ступінь захисту від вітру та атмосферних опадів. Особливо цей пункт важливий для будівництва висотних будівель. Уявіть собі хмарочос з двосхилим дахом, спливла в уяві картинка, напевно викличе сміх. Але, не беручи до уваги зовнішній вигляд такого даху, встановлення її неможливо з причини небезпеки. Чим вище перекриваються конструкції, тим сильніше на нього вітрове навантаження, тим більш полога повинна бути їх покрівля.

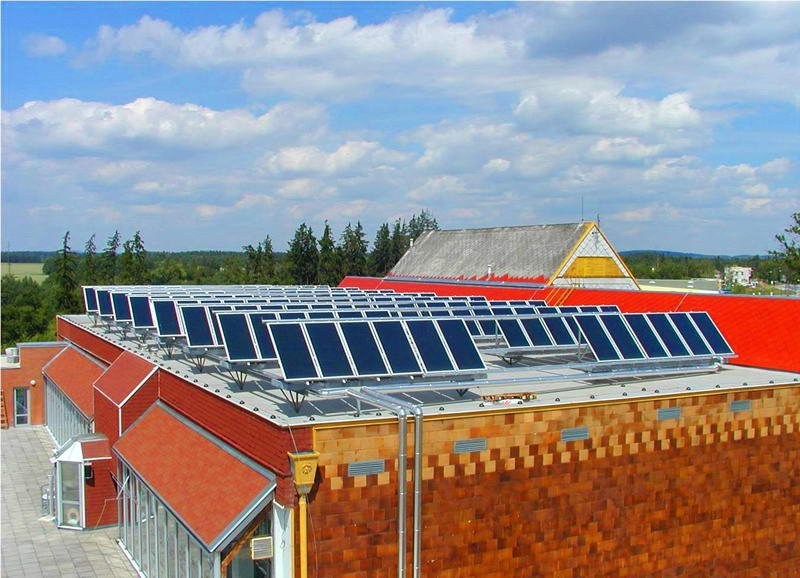

Раціональне використання простору. Плоский багатошаровий пиріг експлуатованої крышипозволяет компенсувати всю ту площу, яку зайняло будівлю. Так як на ній можна облаштувати паркування, басейн, зону відпочинку, кафе, навіть сад або встановити сонячні батареї. В той час, як у мегаполісах не вистачає життєвого простору, кожен квадратний метр доступної площі потрібно використовувати максимально ефективно.

Пристрій

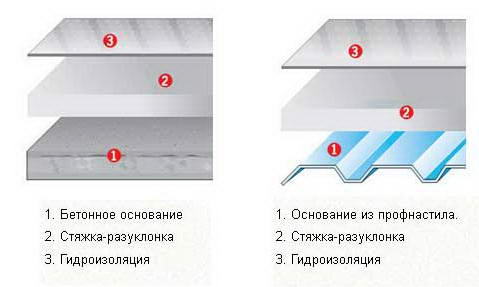

Завдяки конструкції у вигляді шарів рулонних матеріалів, пристрій плоскої покрівлі називають покрівельним пирогом. Цей пиріг складається з прошарків трьох типів:

Основу. Залежно від способу використання даху, в цій ролі виступає або бетонні плити, листи або профільованого металу. Головна мета цього шару надати жорсткість конструкції. Так як одна з особливостей плоскої покрівлі, те, що її можна використовувати не тільки для тимчасового перебування людей, але навіть для паркування автомобілів або облаштування басейну.

Стяжка-разуклонка. Її завдання поставити ухил поверхні даху, щоб за нього тала і дощова вода канализировались в водостічні воронки. Для цього використовують бетонну суміш або цементно-піщаний розчин. У споруджуваних дахах радять закладати ухил 2-3 градуси, у відновлюваних або ремонтуються – 1 градус.

Гідроізоляція. Шар, який запобігає проникненню вологи у покрівельний пиріг плоского даху. Для його виготовлення використовують бітумні, полімерні і бітумно-полімерні рулонні матеріали.

Характер використання вносить корективи в будову покрівельного пирога, додають спеціальні шари, але основа, стяжка-разуклонка і рулонні матеріали гідроізоляції присутні в пристрої плоскій покрівлі будь-якого типу.

Види за характером використання

Конструкції плоскої покрівлі в залежності від того, як нею будуть користуватися, значно відрізняється. Виділяють наступні типи:

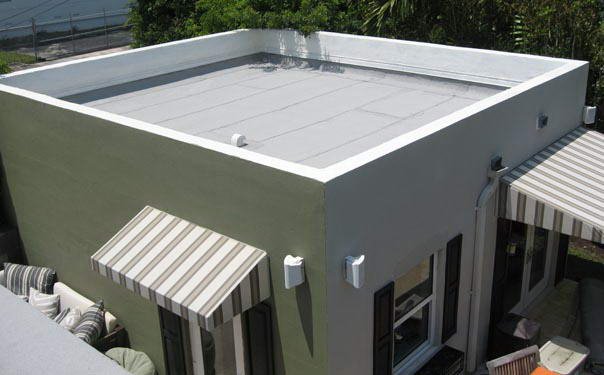

Неэксплуатируемая. Даний варіант не передбачає постійного використання даху. Це не означає, що на неї не можна підніматися по ній пересуваються для здійснення поточного ремонту, прочищення зливову каналізацію, але при цьому дотримуються запобіжних заходів. Так як підстава даху, виконане з профільованого металу, витримує велику вагу і деформується. Така конструкція дешевше, легше, ніж експлуатована, її використовують в приватному будівництві, для перекриття будівель малої площі.

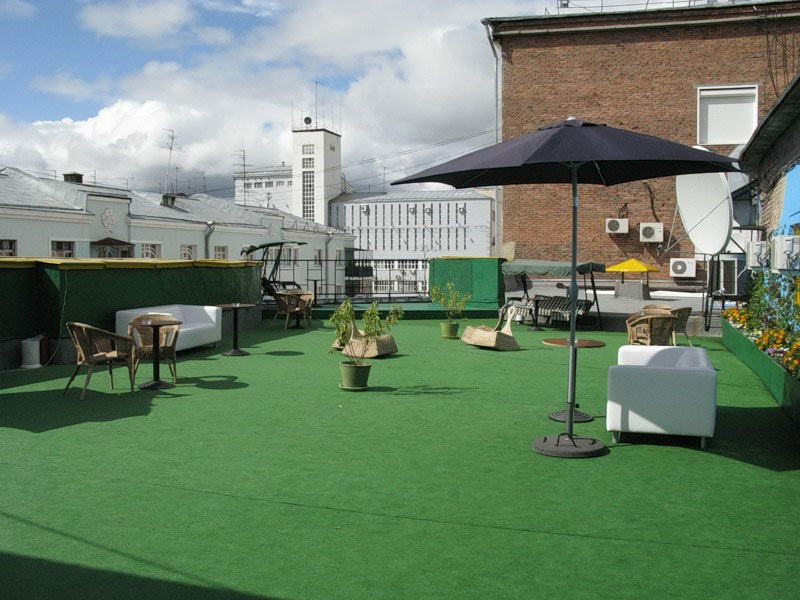

Експлуатована. Експлуатована дах такого типу дозволяє не тільки постійно підніматися, але і розмістити там багатофункціональні споруди. На ній може бути обладнана зелена зона з газоном і невеликими грядками, зона відпочинку, тераса, кафе, навіть басейн, парковка. Однак запланувати їх розміщення на даху потрібно на етапі проектування. Адже пристрій плоскої покрівлі, яка буде експлуатуватися, передбачає наявність надійного підґрунтя, в ролі якого найчастіше виступають бетонні плити, пустотельные або суцільні. Їх поділяють на звичайні, інверсійні, вентильовані, зелені, про їх особливості ми розповімо далі.

Проста експлуатована покрівля

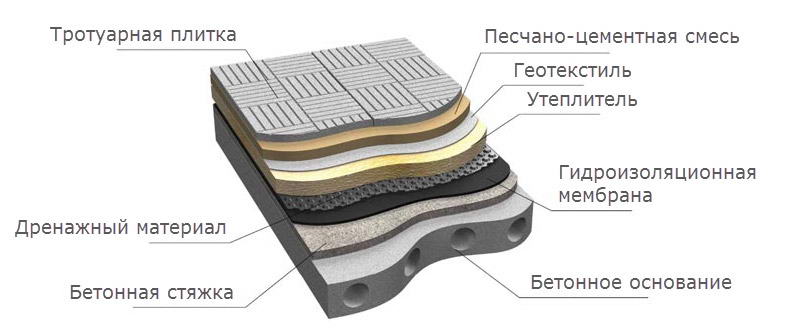

Якщо проект будинку передбачає монтаж експлуатованої плоскої покрівлі, складається креслення, що відображає послідовність шарів пирога. Зазвичай їх розташовують у наступному порядку:

Залізобетонна основа;

Бетонна стяжка-разуклонка;

Гідроізоляційна плівка або мембрана у вигляді рулонного матеріалу;

Дренажна металева решітка;

Термоізоляційний матеріал;

Піщано-цементний розчин;

Терасне покриття.

В якості термоізоляції використовують екструдований пінополістирол або мінеральну вату у вигляді твердих плит. Найчастіше покривають експлуатовану плоску покрівлю тротуарною плиткою, призначеної для доріжок і парковок. Основний мінус цього способу облаштування те, що утеплювач розташовується досить близько до поверхні, від чого може деформуватися, просідати, намокати, через що втрачає більше 50% своїх торфоизолирующих властивостей.

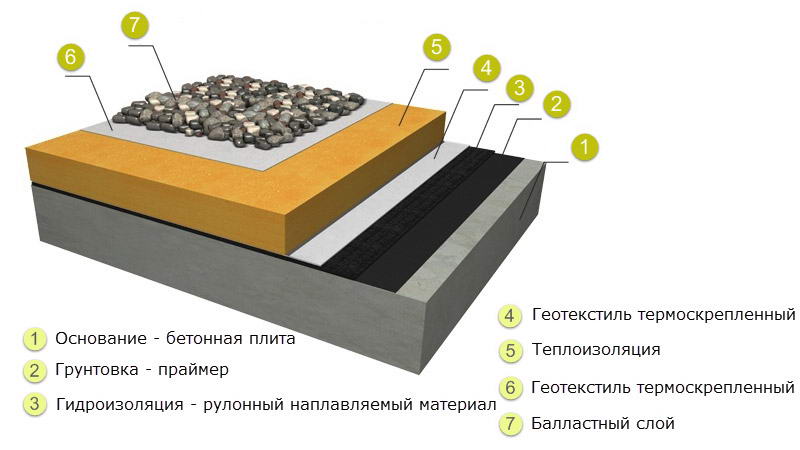

Інверсійна експлуатована покрівля

До винаходу мембранних еластичних матеріалів, у простий експлуатованого даху будівельники відзначали істотний недолік – швидкий знос гідроізоляційного шару, який виконували з рулонних похідних бітуму на основі картону. Так як він знаходився у верхній частині пирога, його стан швидко погіршується за рахунок впливу перепадів температури, уф-променів, механічних пошкоджень. Виходом з цього становища стало винахід інверсійної плоскої покрівлі, розташування шарів якої відрізняється.

Вона виглядає ніби хтось перевернув покрівельний пиріг даху догори дном. На бетонні плити укладають гідроізоляцію з рулонних матеріалів, бітумний чи бітумно-полімерний матеріал. Після цього слід шар вологостійкого утеплювача, ідеально підходить екструдований пінополістирол, покритий геотекстилем. Верхній шар, необхідний для захисту, виготовляють, засинаючи гравій. Така технологія та розміщення рулонних матеріалів має три плюси:

Надійно укритий в товщі покрівельного пирога гідроізоляційний шар даху служить довше, так як не піддається зовнішнім впливам.
На утеплювачі, розташованому у верхній частині покрівлі не утворюється конденсат, він не намокає, зберігає високі термоізоляційні якості 20-25 років.
Близько до поверхні плит термоізолюючого шару, дозволяє легко здійснювати їх заміну і ремонт покрівлі.

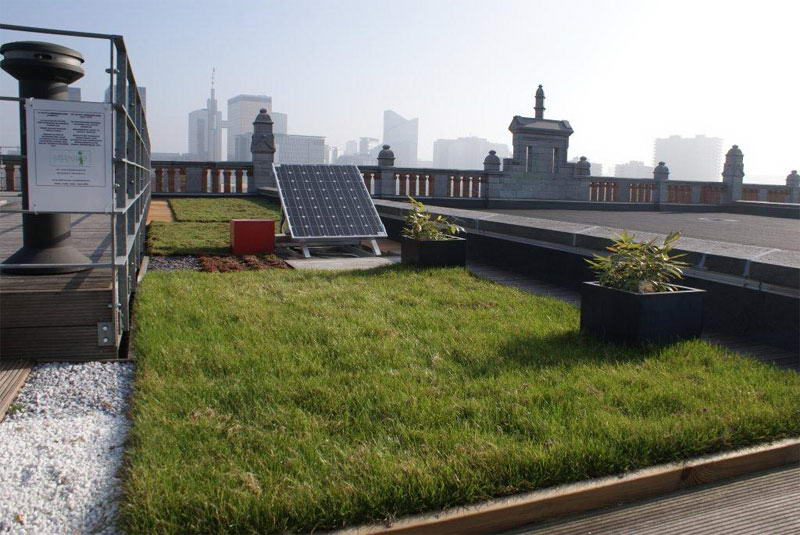

Зелена покрівля

Цей вид експлуатованої покрівлі перетворює верх будівлі на квітучий оазис, з газонами, квітниками або невеликими грядками з кухонною зеленню і овочами. В умовах високої загазованості міст, зелена покрівля не тільки прикраса, але засіб їх оздоровлення та релаксації.

Особливість цього типу покрівлі в тому, що поверх утеплювача, настилають шар геотекстилем для утримання ґрунтового шару і власне саму землю, яку згодом засівають злакової газонною сумішшю. Важливо підібрати якісну, надійну гідроізоляцію і вологостійкий утеплювач, наприклад, пінополістерол.

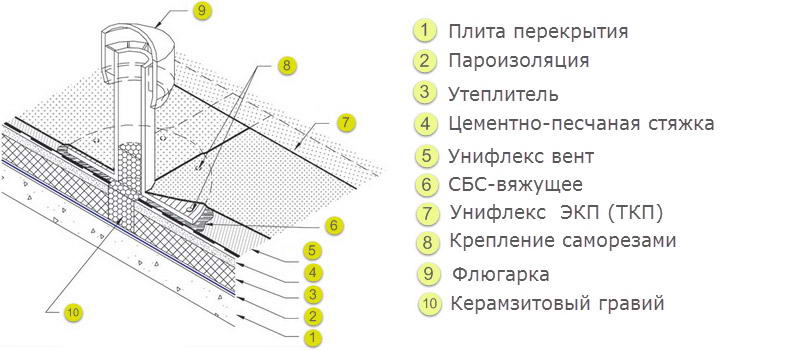

Вентильована покрівля

Винахід вентильованим покрівлі вирішує проблеми накопичення вологи в товщі покрівельного пирога. Проникає туди вона різними шляхами: осідає у вигляді конденсату на утеплювачі, накопичується в бетонній стяжці, залишається в шарах старої покрівлі. Дихаюча дах дає надлишків води вихід – аератори, встановлюється з розрахунку 1 штука на 50 кв. м.

Переваги вентильованих дахів:

Для монтажу не потрібно зняття попереднього покрівельного покриття.

Аератори гарантують ефективне випаровування вологи, а новий шар стяжки-разуклонки ефективно канализирует її по системі водостоку.

Спосіб, застосування якого можливе як при ремонті, так і при первинному монтажі покрівлі

Плоскі покрівлі різних типів відкриває безліч можливостей для реалізації сміливих дизайн-проектів. Це майбутнє домобудівництва,сучасна технологія дбайливого використання вільного простору,адже облаштування на дахах теплиць, садів, розміщення сонячних панелей зробить життя міських жителів зручніше і комфортніше.
