Монолітний залізобетонний ростверк з опалубкою

Монолітний залізобетонний ростверк — це ідеальний варіант для самостійного зведення фундаменту вашого будинку, так як вся процедура влаштування ростверку може бути виконана навіть і однією людиною. Також на відміну від сталевого типу монолітних ростверком вище згаданий варіант значно дешевший.

Про всіх варіантах ростверку читайте у відповідній статті.

План робіт:

  • Створюємо опалубку
  • Арміруя залізними прутами
  • Заливаємо бетон
  • Отримуємо залізобетонний ростверк, готовий до будівництва будинку/лазні на ньому.
  • Опалубка для ростверку

    Пристрій монолітного залізобетонного ростверку фундаменту і його зведення

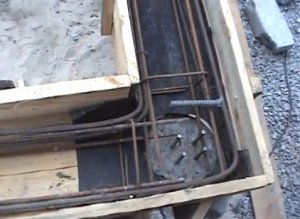

    Опалубка з армуванням

    Для заливки монолітного залізобетонного ростверку обов’язкова опалубка зі стінками і дном, що формує нижню гладку поверхню балки (стрічки) ростверку. Опалубку покривають поліетиленовою плівкою. Це важливо, щоб нижня частина ростверку була без нерівностей, де може скупчуватися вода, і повільніше руйнувалася. Можна зробити і незнімну опалубку, одночасно виконує роль гідроізоляції. Головне, щоб вона зберігала повітряну подушку між балкою ростверку і землею.

    Перед пристроєм опалубки важливо вирівняти палі – вони повинні бути від рівня ґрунту на одній висоті. Тому їх або спочатку відливають за рівнем, або вирівнюють після забивання (відливки): опиливанием або нарощуванням бетонною сумішшю. Якщо палі стоять не по одній лінії, але не виходять за межі стрічки ростверку, що це непринципово, якщо одна з паль за кордон – доведеться над нею робити виступ залізобетонного ростверку.

    В цілому опалубка ростверку виготовляється більш міцною і з більш надійним з’єднанням щитів, ніж для стрічкового фундаменту, і передбачає обов’язкове знімне дно, в інших пунктах процес виготовлення опалубки і заливки відмінностей не має.

    Процес створення опалубки

    По периметру майбутнього будинку монтується опалубка, ширина ростверку (і жолоби опалубки) дещо більша товщини передбачуваних проектом стін, зазвичай 30-40 см, а форма перерізу близька до квадратної. Щоб зробити підведений ростверк, в знімну щитову наземну опалубку для створення подушки може засипатися пісок або укладатися товстий листовий пінопласт та настилати на нього п/е плівка, а потім після тужавіння стрічки щити, пісок (пінопласт) та плівка видаляються.

    Можна зробити жолоб із щитів з щитовим ж днищем, піднятий на брусках (ніжках) до потрібної висоти. Дно і стики його з бортами повинні бути дуже міцними, так як будуть тримати на собі всю масу відлитого бетону. Можна зробити зовнішні металеві накладки-косинці. У днище роблять вимпили для паль, якщо вони увійдуть в товщу бетону, або над палями – якщо ростверк буде на них спиратися, будучи пов’язаний з ними тільки арматурою. Ростверк, який тільки спирається на палі, краще розподіляє тиск, але гірше пов’язує конструкцію паль і прикріплює до них сам будинок.

    Монолітний ростверк краще з’єднує палі, але його товщина над своєю менше, ніж загальна висота стрічки. Зручно робити вимпили в коротких сторонах щитів і «одягати» їх на палю, виходить щось на зразок шпоночного з’єднання, або монтувати днище навколо них. Шви між щитів зміцнюють додатково, обов’язково знадобляться підпірки і розпірки, контролюючі вертикальність і нерухомість бічних щитів. Ставлять опалубку зібраний (або збирають у ній) арматурний каркас і кріплять його до оголовками паль.

    Щоб каркас виявився занурений в бетон на потрібну глибину, під прутки нижнього пояса підкладають брусочки (можна підкласти мокрі бетонні плитки) товщиною в 3-5 див. Якщо просто покласти каркас на дно, очевидно, що нижні прутки виявляться незахищеними і будуть виступати на підошві. Корозія почнеться швидко, ростверк довго не прослужить. Тому краще підстрахуватися і зробити нижній шар навіть трохи більше 5 див.

    Можна закріпити каркас в підвішеному стані, цьому сприяють арматурні прутки паль і верхні розпірки. У будь-якому випадку каркас закріплюється нерухомо – щоб не зрушувався при заливці бетоном і не сповзав вниз під своєю вагою і під час віброущільнення.

    Армування

    Пристрій монолітного залізобетонного ростверку фундаменту і його зведення

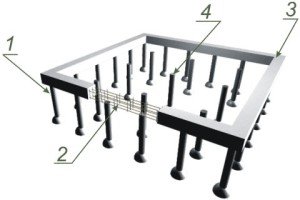

    Армування ростверку на стовпчастих палях (1 і 4 — палі, 2 — горизонтальні прути арматури, 3 — залитий бетоном ростверк)

    Армування потрібно, щоб підвищити стійкість до вигину; без жорсткої арматури ростверк тріскається при найменшій деформації. Оскільки на нього діють одночасно змінні навантаження зверху (тобто вага будівлі) та знизу – тиск ґрунту через палі, остільки на армуванні економити не можна.

    Армування стрічкового ростверку

    Армування стрічкового ростверку аналогічно армування стрічкового фундаменту. У балці ставлять 2 (верхній і нижній) пояси армування, кожен складається мінімум з 2 поздовжніх прутів, з в’язкою через 30-40 см. Поздовжні прути приймають все навантаження деформації ростверку – тому їх діаметр не менше 10-12 мм (краще більше), а перетин – періодичне поперечний. Вертикальні прутки такі ж. Поперечні прутки не беруть навантаження, їх завдання зв’язати каркас у систему, звідси для економії вони тонше, близько 6-8 мм, можливо застосовувати гладкі.

    Пристрій монолітного залізобетонного ростверку фундаменту і його зведення

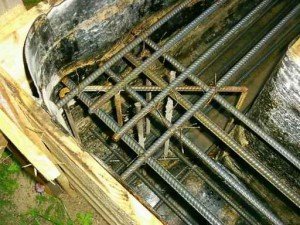

    Армування монолітного залізобетонного ростверку

    Каркас повинен бути при заливці покритий шаром бетону мінімум в 3-5 см – інакше є ризик корозії арматури. Отже, на кожну балку периметра потрібно 4 довгих поздовжніх прутка (бажано цільних або зварних), короткі прутки того ж перетину для вертикальних стійок, короткі поперечні прутки та монтажна дріт.

    Армування плитного ростверку

    Армування плитного ростверку також аналогічно армування монолітної плити: ті ж два пояси армування сітки в 3-5 см всередину від плити поверхонь. Кожен пояс – сітка товстої арматури змінного перерізу, з кроком в 20-40 див. Пояса з’єднуються по вертикалі того ж діаметру прутками арматури, всі прутки з’єднані дротом або зварюванням.

    Армування паль

    Всі палі при виготовленні армуються, «хвости» прутків повинні на 15-20 см виступати з оголовка. Поверхня оголовок паль обов’язково надкалывается – щоб створити шорстку поверхню, краще що сполучалася з новим залитих бетоном. При монтажі прутки арматури паль з’єднуються дротом або зварюванням з арматурним каркасом ростверку.

    Пристрій монолітного залізобетонного ростверку фундаменту і його зведення

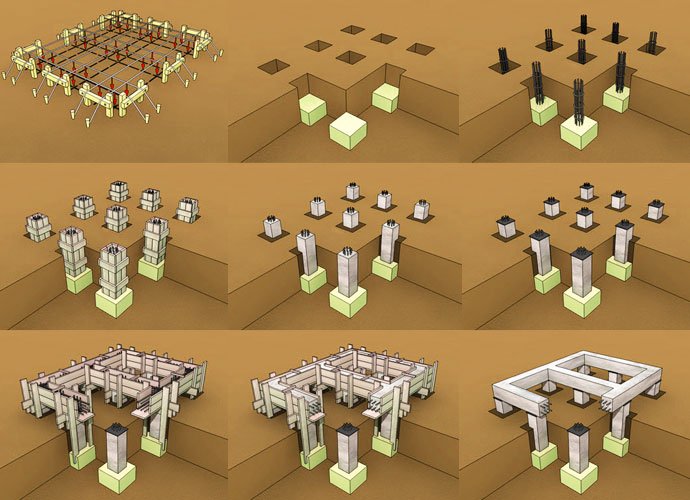

    Процес зведення стовпчастого монолітного фундаменту (нижні 3 зображення — 1. зведення опалубки з армуванням, 2. заливка, 3. опалубка знята)

    Заливка бетоном ростверку

    Приготування розчину і заливка опалубки вже докладно описані в статті про створення опалубки стрічкового фундаменту. Процес абсолютно ідентичний, так що читайте і впроваджуйте.
